01 / PREGLED
3DeVOK MT Gen2 – potpuno nadograđene performanse
Snažan
Jednostavan za korištenje
Pouzdan
Bez prekida
02 / PRIMJENA
Skenirajte posvuda, radite bilo gdje

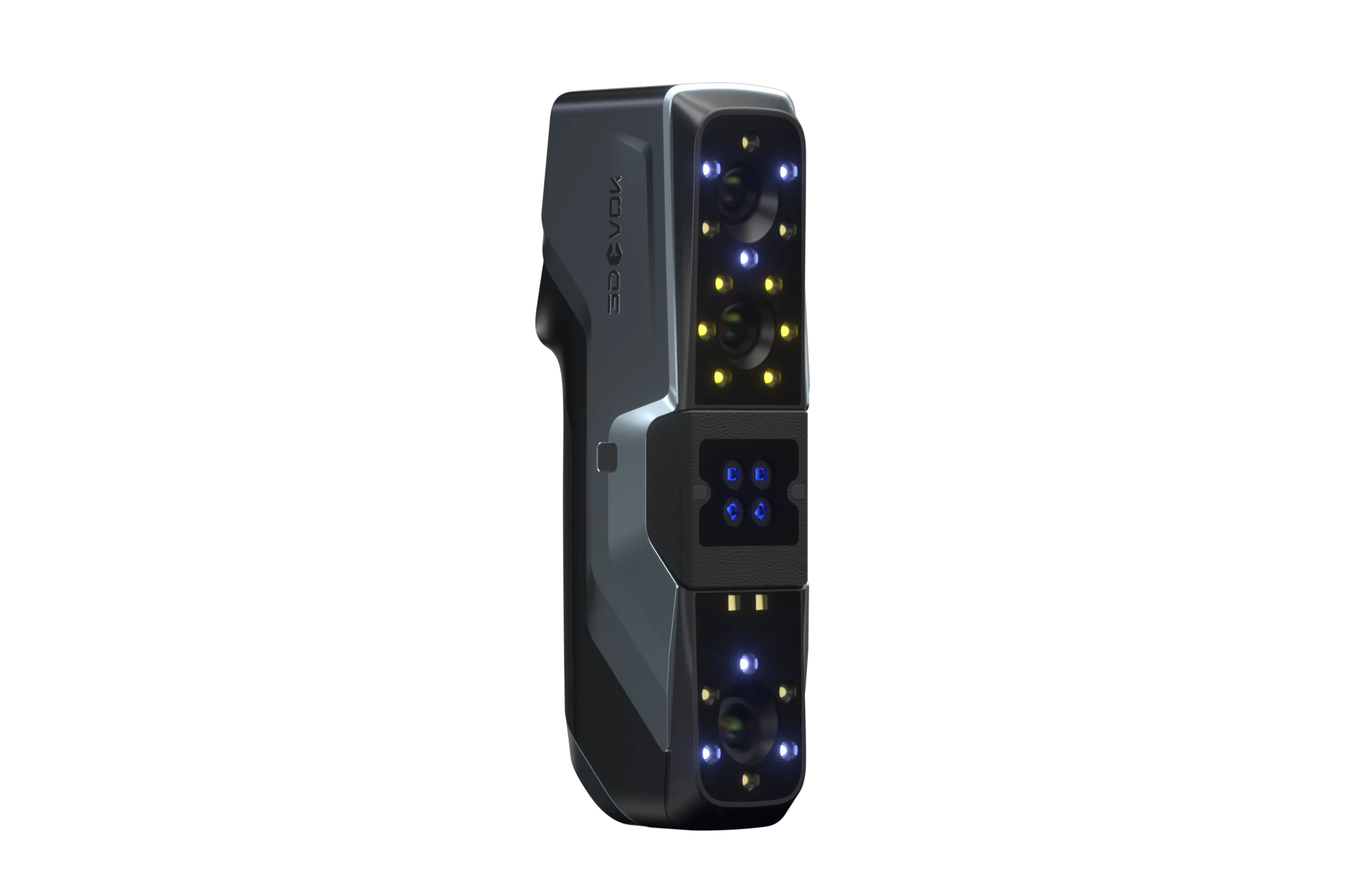

03 / HARDVER

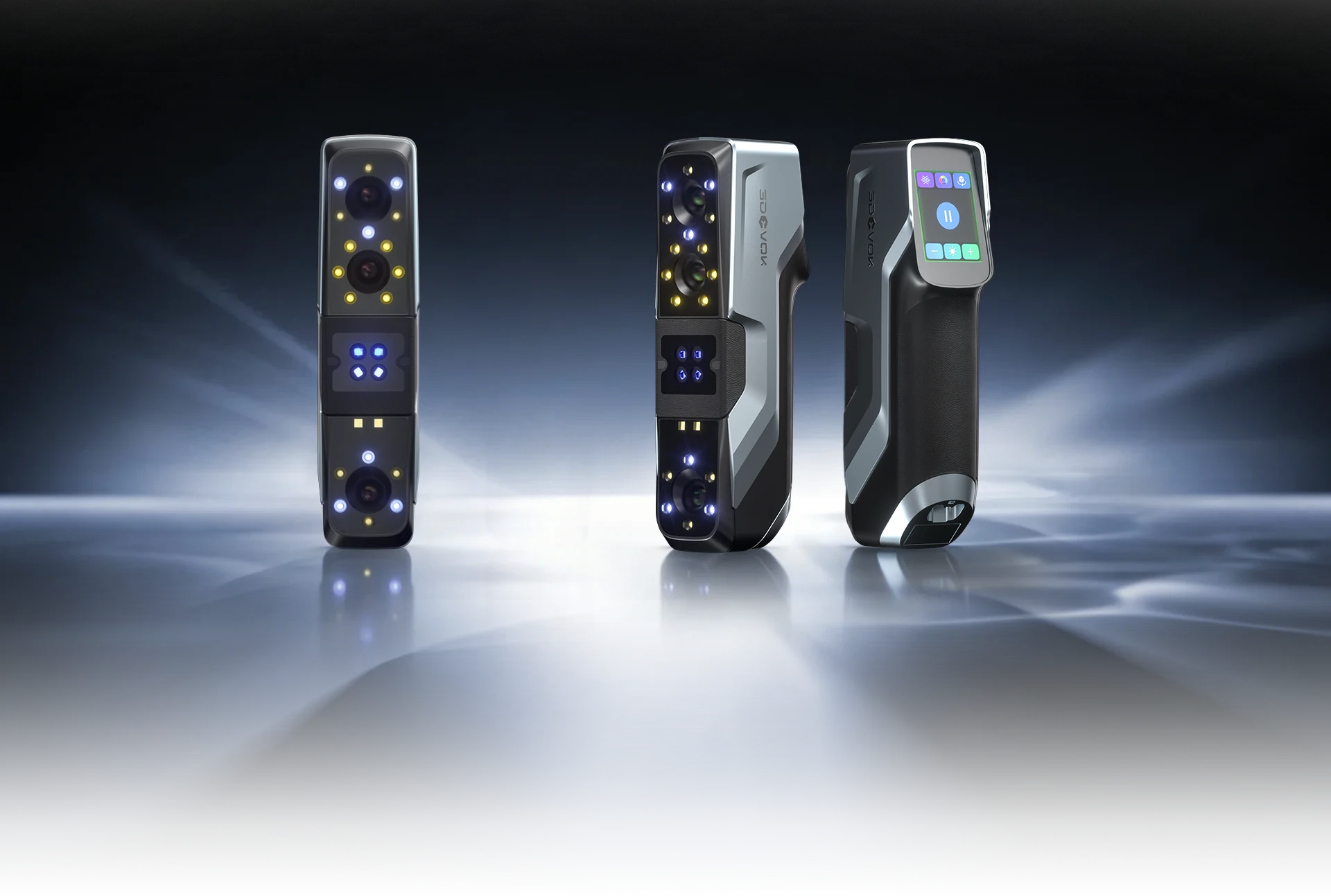

Potpuno nova nadogradnja hardvera
- 01Crno-bijela kamera
- 02RGB kamera
- 03Odašiljač paralelnih plavih laserskih linija
- 04Odašiljač jedne plave laserske linije
- 05Odašiljač križnih plavih laserskih linija
- 06IR VCSEL
- 07Crno-bijela kamera
- 08Zaslon osjetljiv na dodir
- 09Sučelje za podatkovni kabel Type-C
- 10Infracrvena dodatna rasvjeta
- 11Plava dodatna rasvjeta
- 12Dodatna rasvjeta RGB kamere
04 / IZVORI SVJETLOSTI
Četiri izvora svjetlosti. Skok u performansama.
01 / 04
34 križne plave laserske linije
Postiže tačnost do 0,03 mm i brzinu od 80 sličica u sekundi, šta je idealno za skeniranje složenih dijelova.
05 / ZNAČAJKE
01

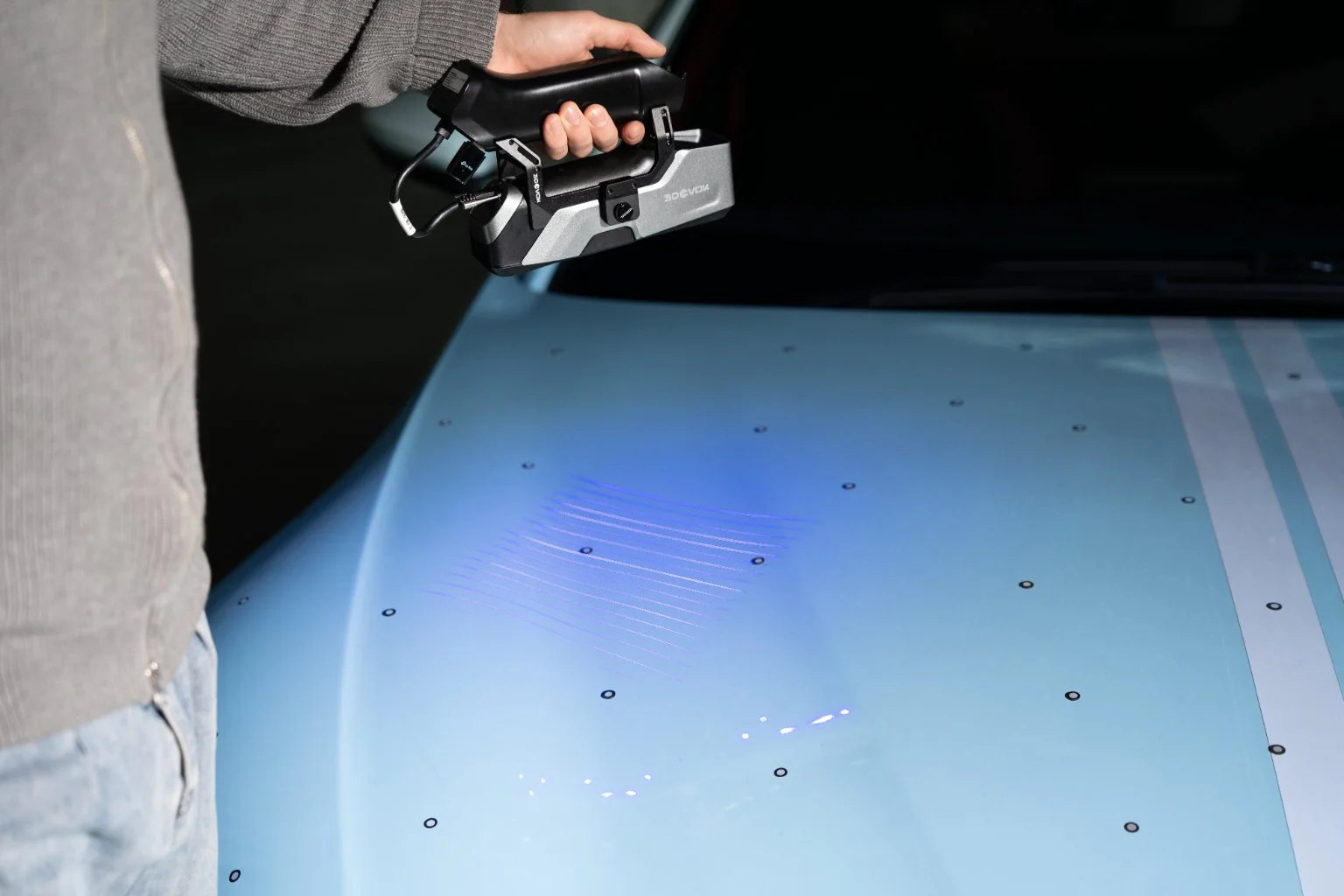

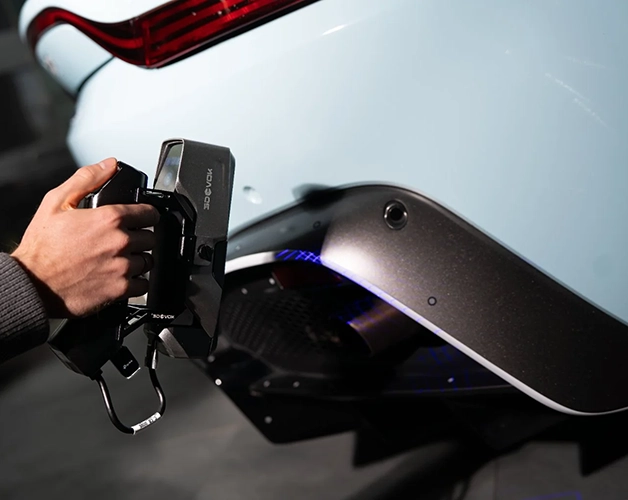

Vrhunske performanse s 34 plave laserske linije
S najvećom tačnošću od 0,03 mm i skeniranjem do 80 sličica u sekundi ispunjava zahtjeve visokopreciznog modeliranja u industrijskom reverznom inženjeringu.
02

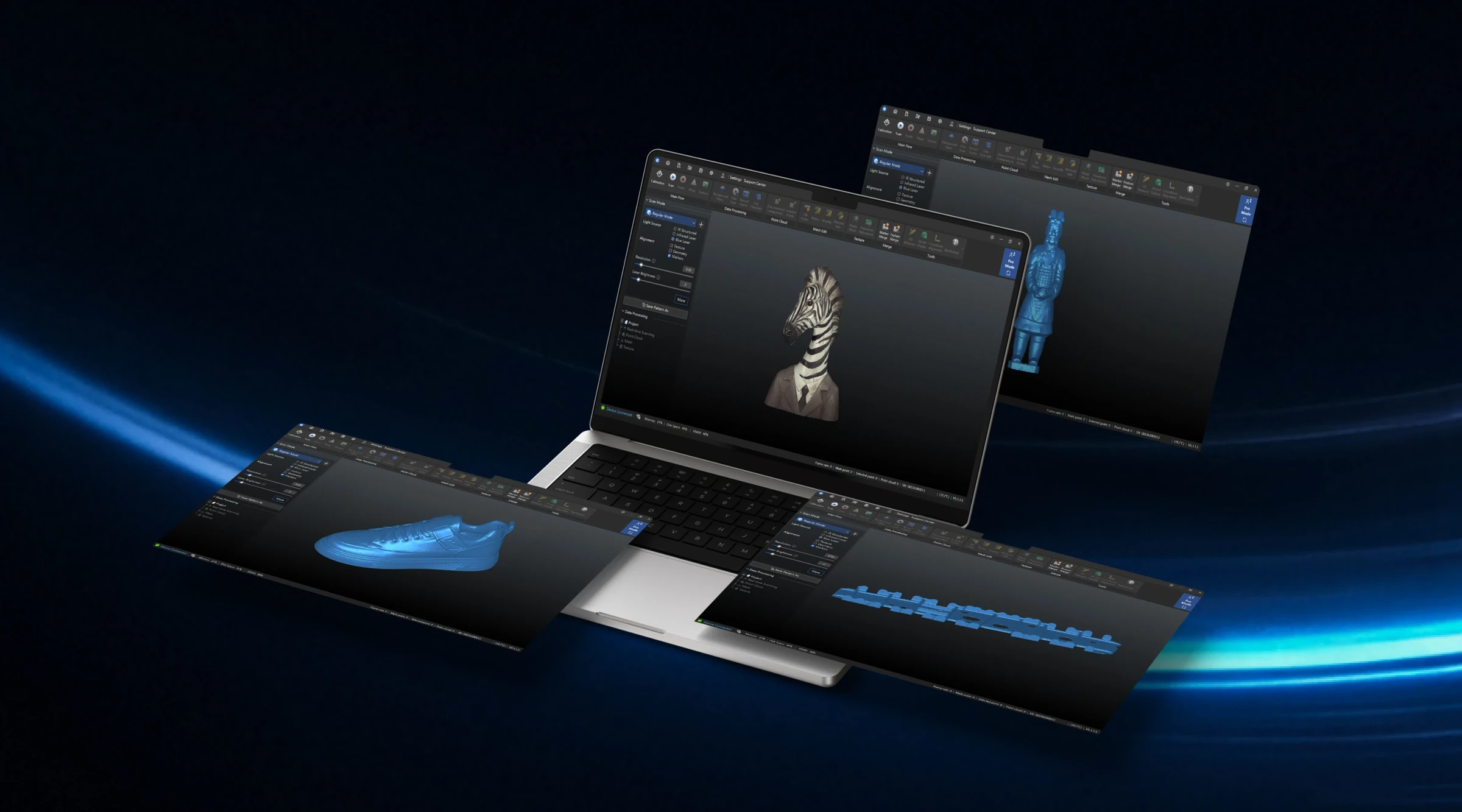

Puna podrška profesionalnog softvera
Prethodno skeniranje markera osigurava veću tačnost kod srednje velikih i velikih dijelova. Softver podržava i poravnanje tankih stijenki, spajanje dvaju oblaka tačaka, pametno mapiranje boja, ažuriranja softvera i obradu bez veze na više računara.
03

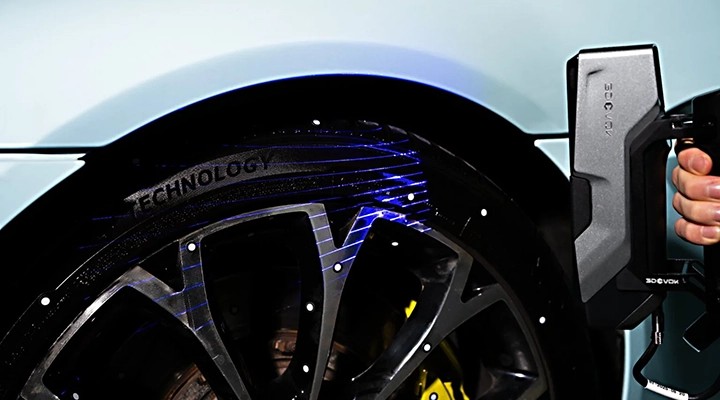

Jednostavno skeniranje zahtjevnih materijala
Bez napora skenira tamne, reflektirajuće i zahtjevne materijale – bez nanošenja praha.
04
Neprekinut proces oblikovanja i kontrole
Skenirani podaci izravno se povezuju s DefinSight Model i PolyWorks za CAD modeliranje, 3D razvijanje i postupke kontrole.
05

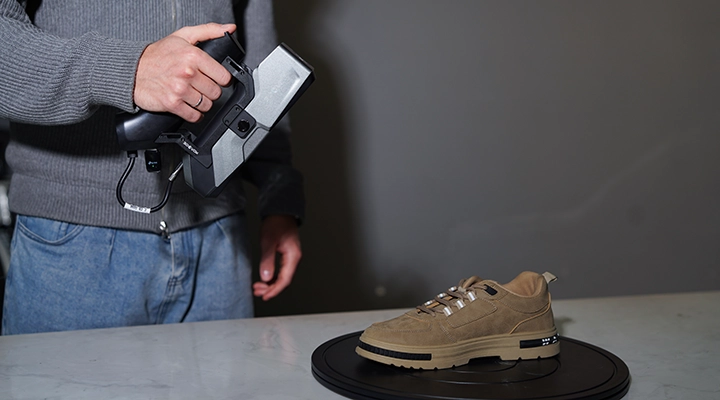

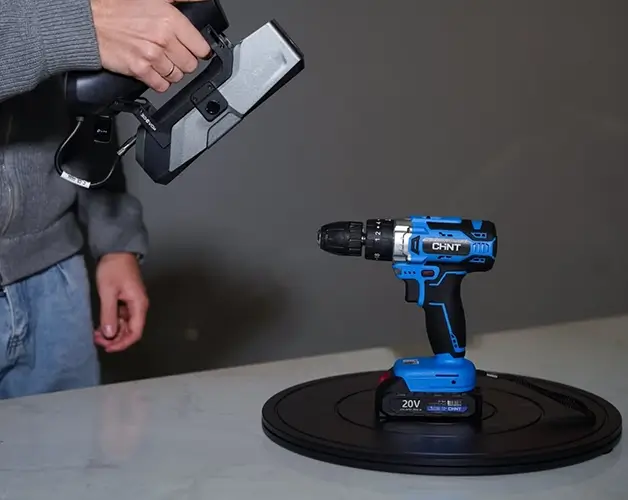

Bežično skeniranje za više slobode
Dodatna bežična ručka 3DeVOK Airgo omogućuje bežično skeniranje kod srednje velikih i velikih projekata te na otvorenom, uz napredak u stvarnom vremenu na telefonu ili tabletu.
3DeVOK Airgo →
06
Lakše skeniranje bez markera
Podržava hibridno spajanje koje zahtijeva malo ili nimalo markera za glatko skeniranje bez napora.
06 / VIDEO PREZENTACIJA 3DEVOK
3DeVOK MT Gen2 u radu.
Pogledajte cjelovitu prezentaciju proizvoda.
Službeni video na YouTubeu →07 / REZULTATI

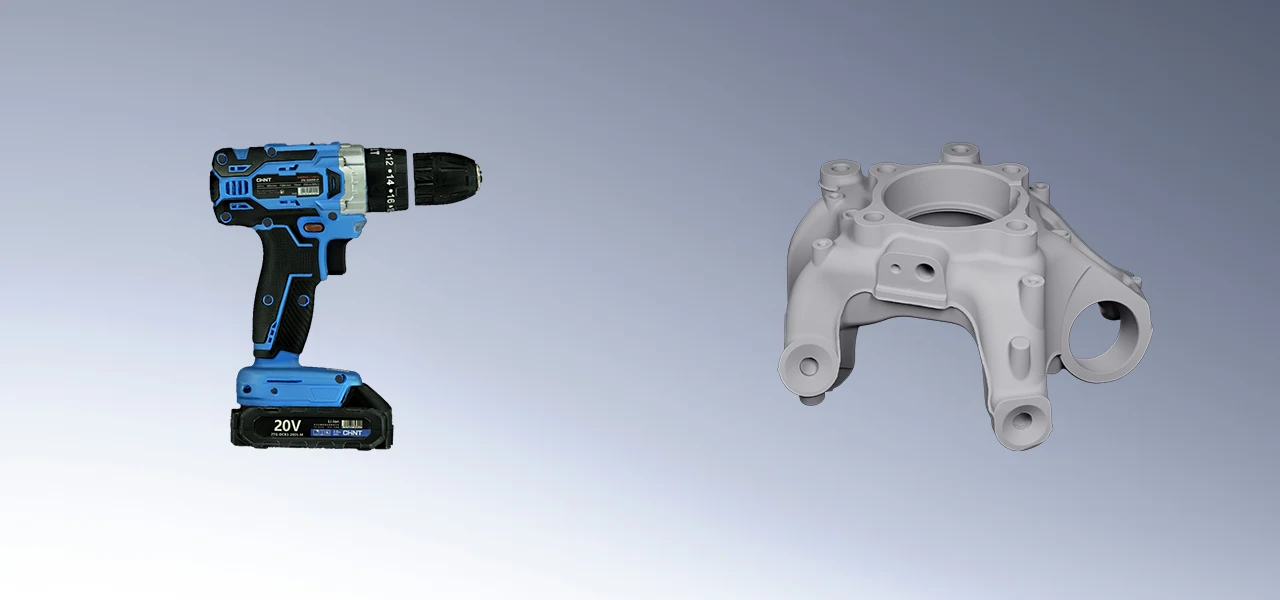

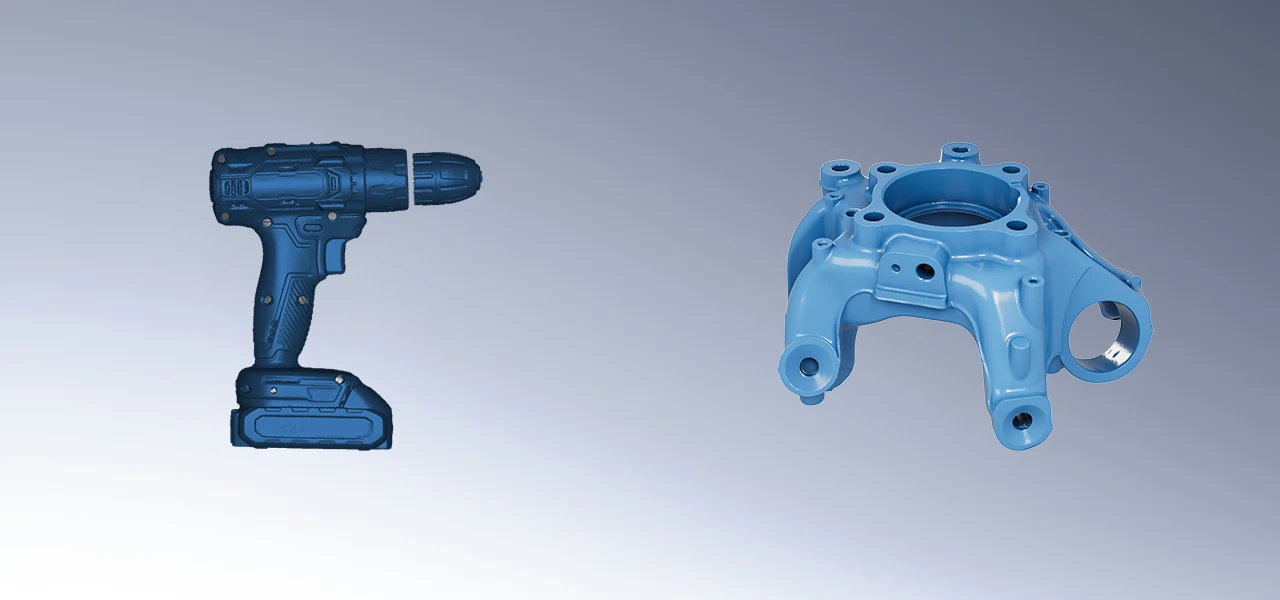

Precizno skeniranje, otkriveni detalji
08 / SADRŽAJ PAKETA

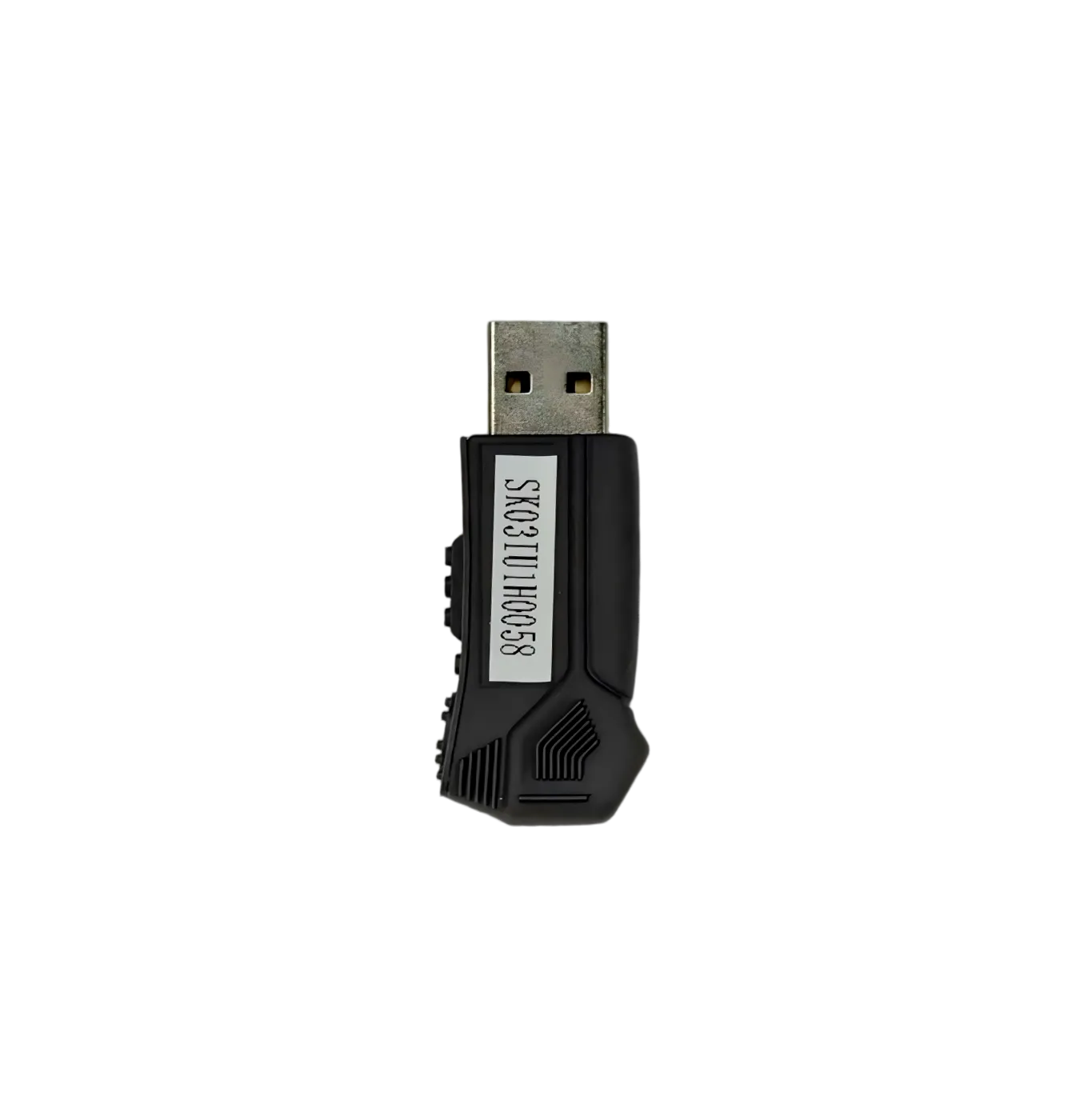

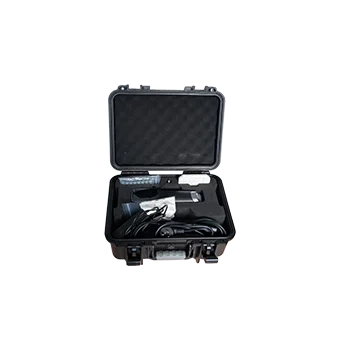

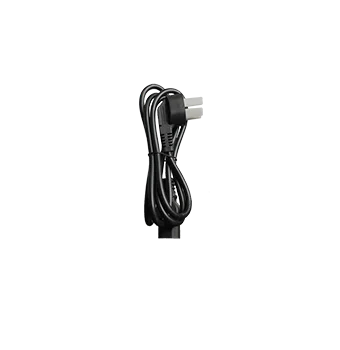

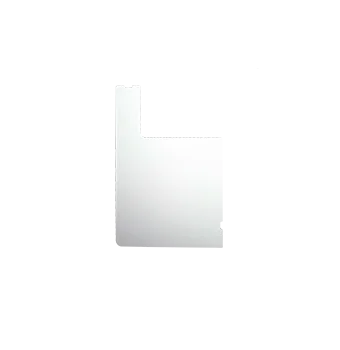

Šta je u kutiji?
09 / TEHNIČKI PODACI
Tehničke specifikacije
| 3DeVOK MT Gen2 | ||||
|---|---|---|---|---|
| Izvori svjetlosti | 34 križne plave laserske linije | 11 paralelnih plavih laserskih linija | 1 jedna plava laserska linija | Infracrvena strukturirana svjetlost VCSEL |
| Razred lasera | Razred Ⅱ (siguran za oči) | Razred Ⅰ (siguran za oči) | ||
| Osnovna tačnost* | Do 0,03 mm | |||
| Volumetrijska tačnost* | Do 0,03 mm + 0,04 mm/m | |||
| Razlučivost | 0,1–5,0 mm | 0,05–5,0 mm | 0,1–5,0 mm | 0,2–5,0 mm |
| Način poravnanja | Hibridno poravnanje, poravnanje markerima, poravnanje prema značajkama teksture i prema geometrijskim značajkama | Hibridno poravnanje, poravnanje markerima, poravnanje prema značajkama teksture i prema geometrijskim značajkama | ||
| Bežično skeniranje | Podržano (s bežičnom ručkom) | |||
| Bilježenje teksture | Da | |||
| Žarišna udaljenost | 325 mm | 210 mm | 325 mm | 400 mm |
| Najveća udaljenost skeniranja | 1.000 mm | 295 mm | 600 mm | 1.500 mm |
| Vidno polje | 140 mm × 140 mm – 490 mm × 490 mm* | 50 mm × 75 mm – 1.100 mm × 1.000 mm | ||
| Brzina skeniranja | Do 3.300.000 tačaka/s | Do 4.500.000 tačaka/s | ||
| Brzina sličica | Do 80 FPS (poravnanje markerima) | Do 30 FPS | ||
| Izlazni formati | *.obj, *.stl, *.ply, *.asc, *.mk2, *.txt, *.epj, *.apj, *.spj, *.map, *.sk | |||
| Mogućnost 3D štampanja | Podržava .stl, .obj i druge formate | |||
| Radna temperatura | 0–40 °C, 10–90 % relativne vlažnosti (bez kondenzacije) | |||
| Sučelje | USB 3.0 | |||
| Dimenzije i masa skenera | Dimenzije: 215 mm × 73 mm × 53 mm; masa: 620 g | |||
| Napajanje | DC: 12 V, 5,0 A | |||

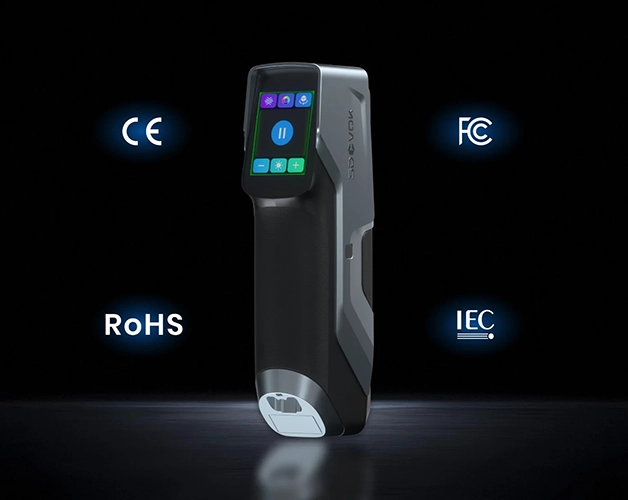

| Certifikati | CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, WEEE, KC | |||
| Preporučena konfiguracija računara | OS: Win10/Win11, 64-bitni; CPU: i7-13650HX ili jači; RAM: 32 GB ili više; grafička kartica: zasebna grafička kartica NVIDIA, NVIDIA RTX3060 ili jača; grafička memorija: 6 GB ili više | |||
*Križni plavi laser. Tačnost načina plavog lasera s markerima provjerena je prema laboratorijskim standardima za ispitivanje teorijske tačnosti. Za provjeru je priloženo fabričko izvještaje o ispitivanju tačnosti.
10 / PITANJA
Česta pitanja
Koje su optimalne udaljenosti skeniranja za pojedine izvore svjetlosti MT Gen2?
Optimalne udaljenosti skeniranja za izvore svjetlosti MT Gen2 su: plave križne linije 250–300 mm, plave paralelne linije 210–260 mm, jedna plava linija 250–300 mm i infracrvena strukturirana svjetlost 250–400 mm. Skeniranje u tom području osigurava najbolje detalje i tačnost.
Koje nadogradnje i poboljšanja ima MT Gen2 u odnosu na prethodni model MT?

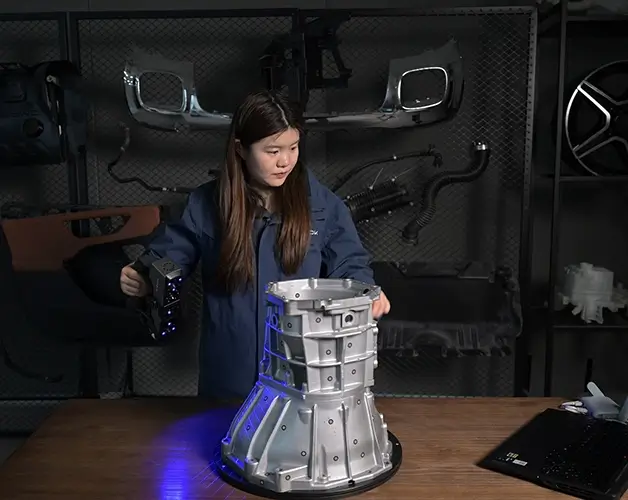

Dodan je način skeniranja jednom linijom za bolje bilježenje teško skenirljivih područja kao šta su duboki provrti i slijepi uglovi. Nadograđen je sa 7 paralelnih plavih laserskih linija koje postižu razlučivost od 0,05 mm, uz općenito poboljšano visokoprecizno skeniranje sitnih detalja.
Podržavaju li paralelne plave laserske linije i jedna linija MT Gen2 hibridno poravnanje?
Da, hibridno poravnanje podržano je kod križnih, paralelnih i jedne linije. Tijekom skeniranja možete i slobodno prebacivati između njih i prilagoditi se različitim scenarijima skeniranja.
