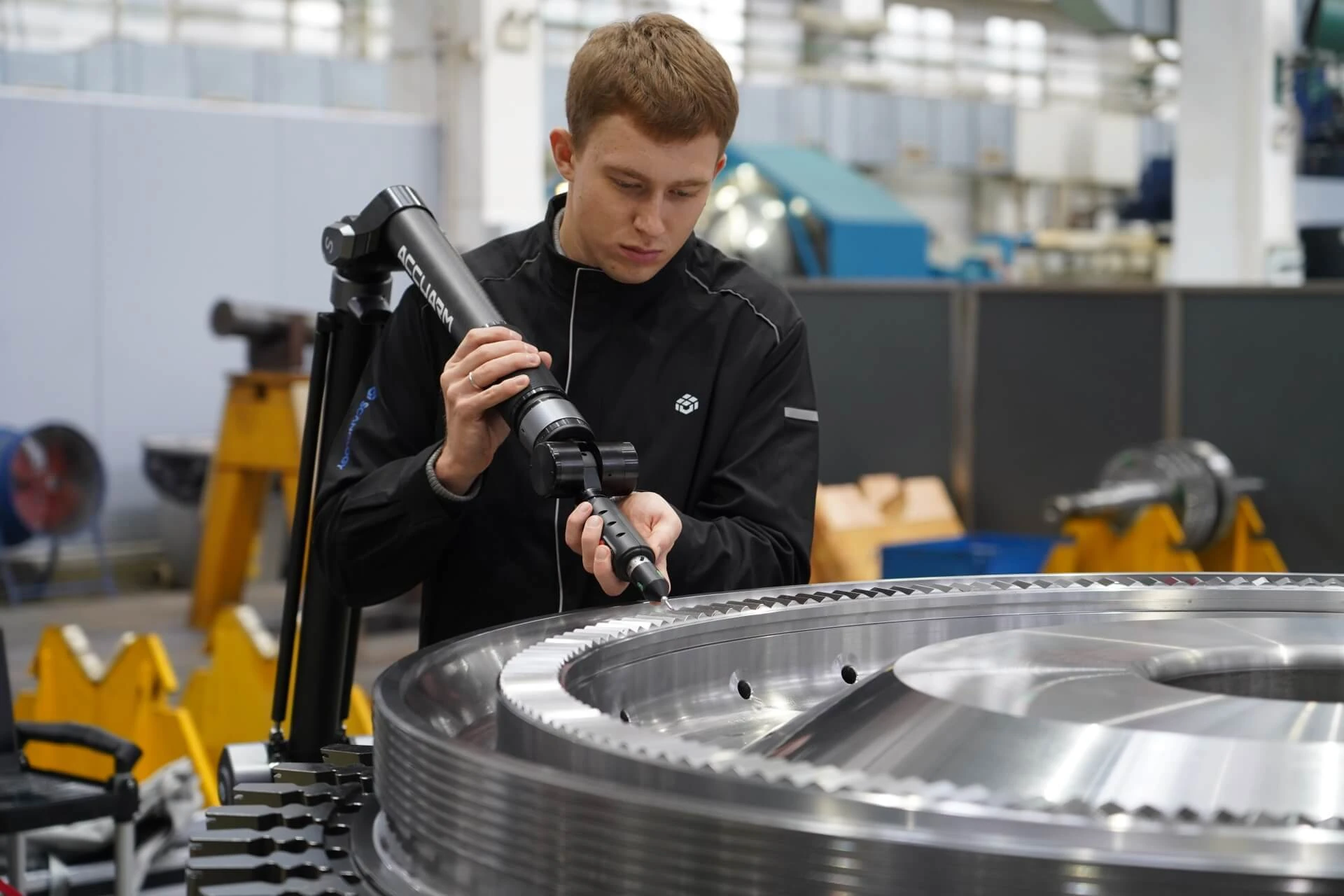

Certifikat ISO 10360-12

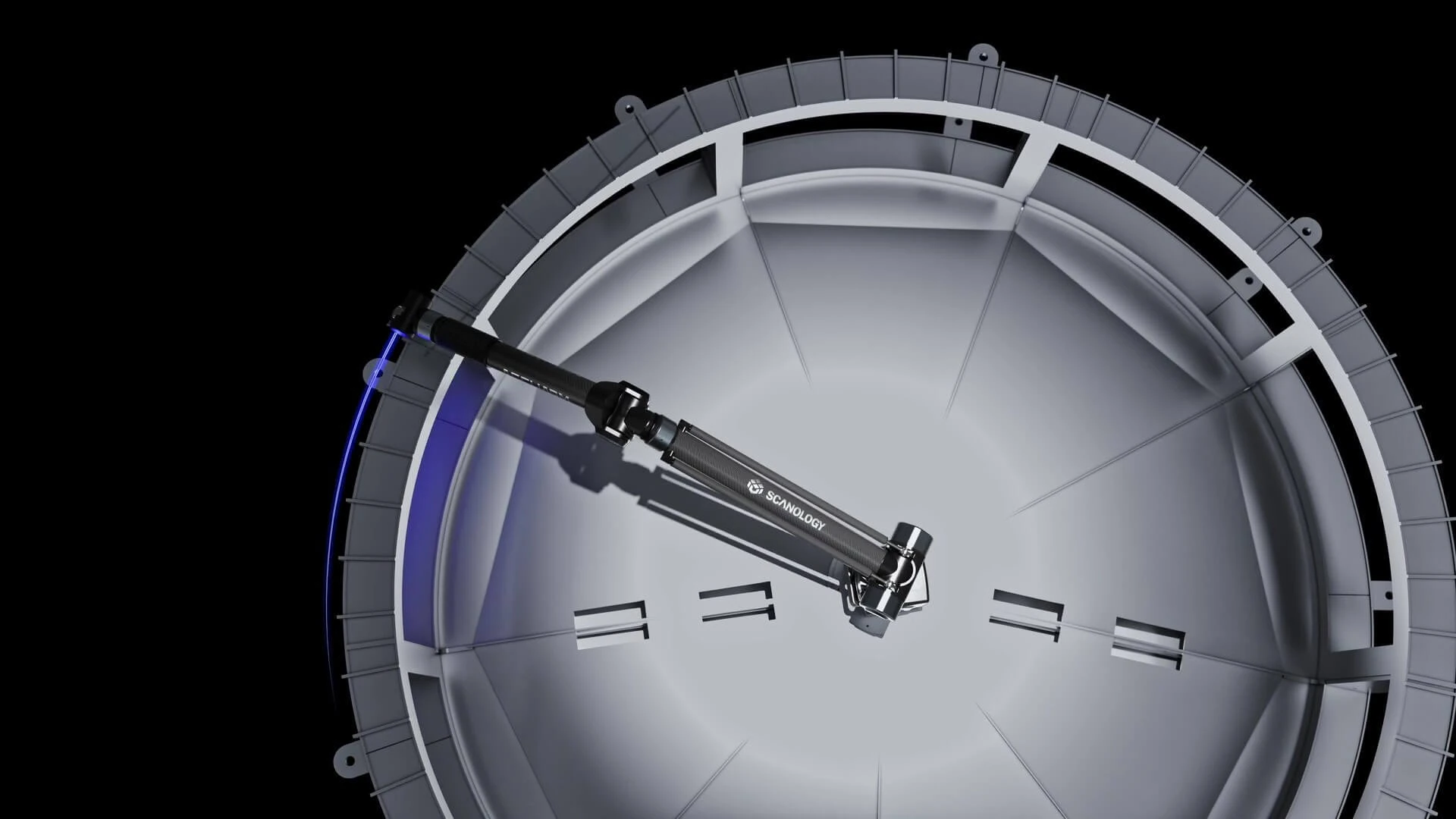

Tačnost mjerne ruke AccuArm certificirana je prema normi ISO 10360-12. Osigurava visoku tačnost i dosljedan rad u gotovo svim okruženjima te omogućuje pouzdane odluke pri kontroli i montaži.
AccuArm
01 / ISTAKNUTO
AccuArm firme SCANOLOGY prijenosni je koordinatni mjerni stroj (PCMM) namijenjen preciznim mjerenjima i kontroli u zahtjevnim uslovima. Kruta karbonska konstrukcija, visokoprecizni enkoderi i intuitivno upravljanje osiguravaju dosljedne rezultate i fleksibilnost mjerenja bilo gdje, u mjeriteljskom laboratoriju ili u proizvodnji.
Postavite ga za nekoliko minuta i mjerite ondje gdje nepomični koordinatni mjerni strojevi ne mogu. AccuArm s lakoćom obavlja složena mjerenja, pa je pravi izbor za podešavanje naprava i kontrolu sklopova. Potpuno povezan tijek rada koji objedinjuje mjerenje, analizu i izvještaje održava tim povezanim, a odluke utemeljene na podacima.
Mogućnosti možete dodatno proširiti besprijekornim povezivanjem sa svestranim 3D skenerima i optičkim mjernim sistemima SCANOLOGY te tako dobiti brza, fleksibilna i isplativa mjerna rješenja.
02 / ZNAČAJKE

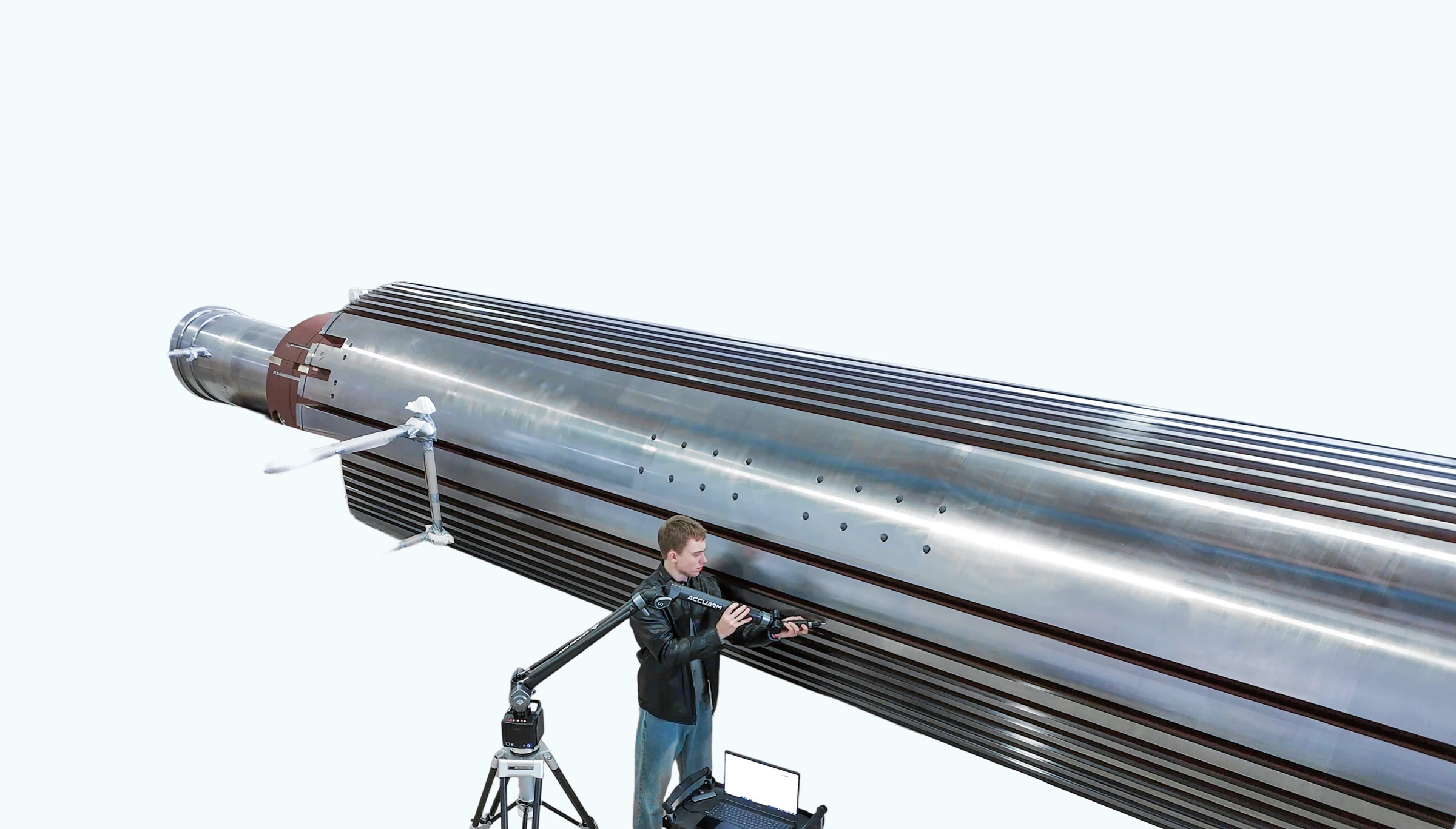

Tačnost kojoj možete vjerovati

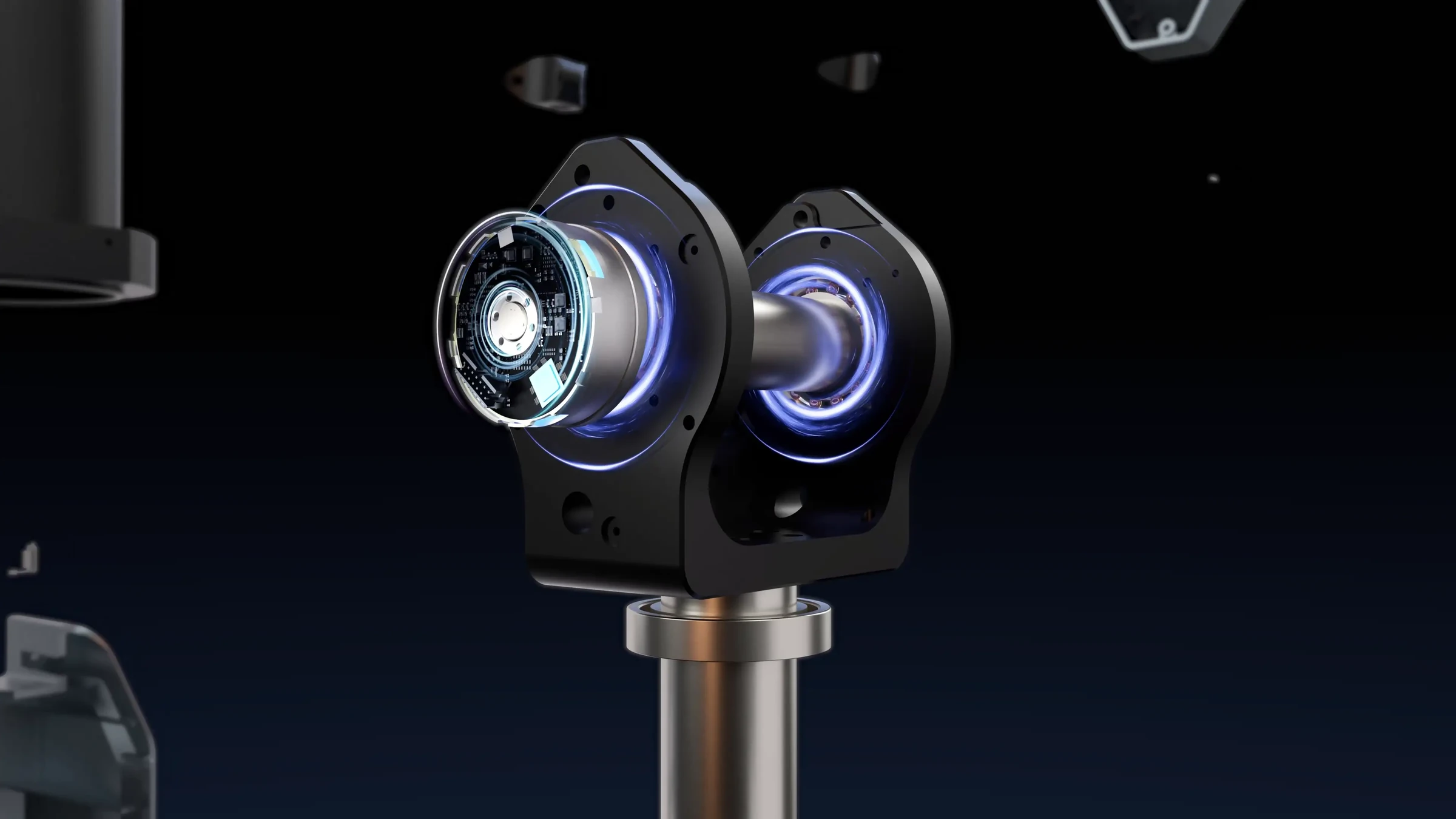

Precizni hardver
- Visokoprecizni enkoder
- Enkoder vazduhoplovne klase osigurava precizno prikupljanje podataka već na izvoru.
- Visokoprecizni ležajevi
- Mehanička konstrukcija s niskim trenjem smanjuje trošenje i odstupanja te održava stabilnost.

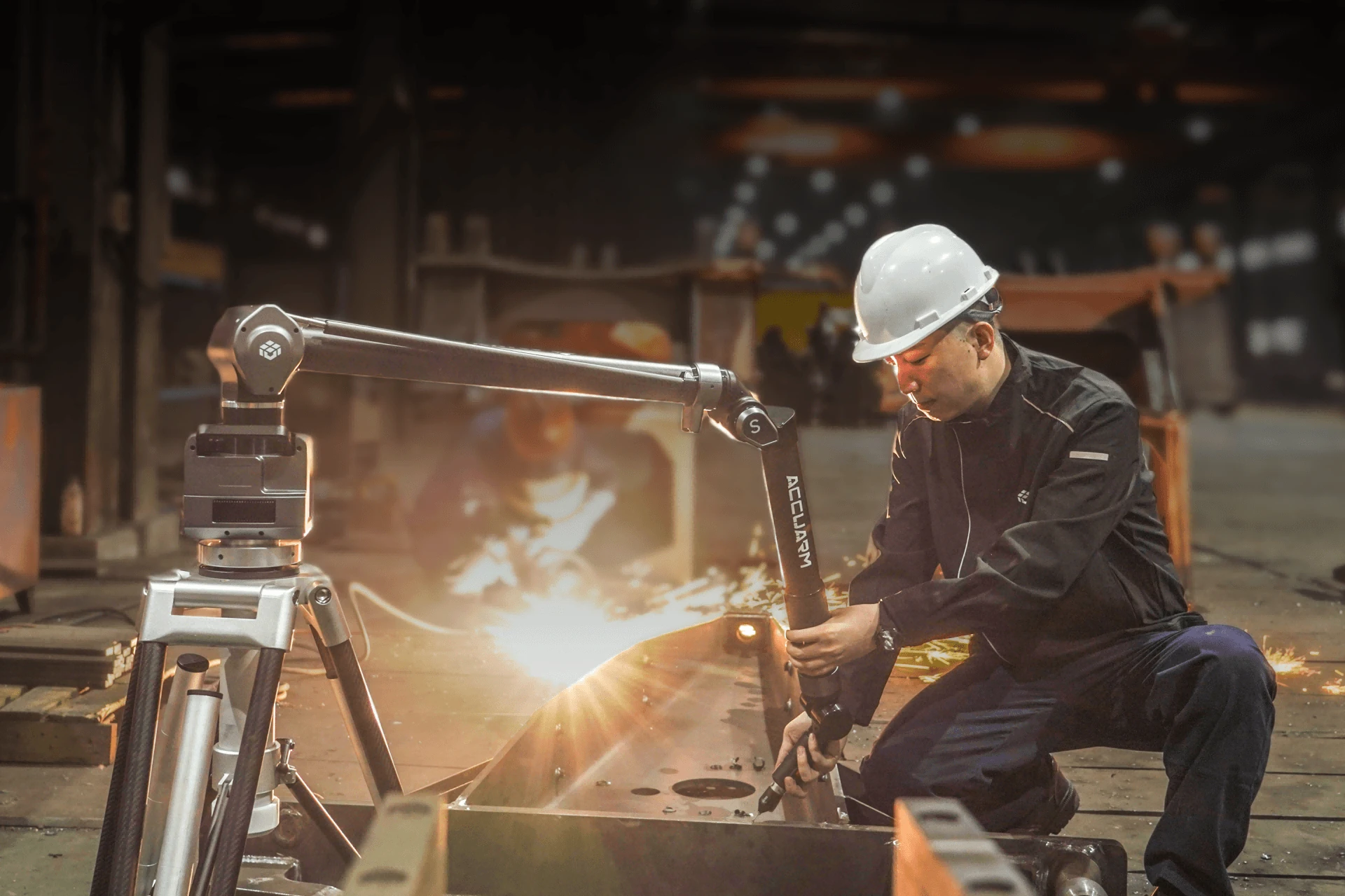

Pametni algoritmi
- Automatska kompenzacija temperature
- Kompenzacija temperature mjerne ruke i dijela u stvarnom vremenu pri mjerenjima na terenu.
- Automatska kompenzacija sile
- Automatski uzima u obzir pritisak ticala i promjene njegove orijentacije.
- Optimizacija više snimaka
- Smanjuje slučajnu pogrešku i povećava pouzdanost mjerenja tačke.

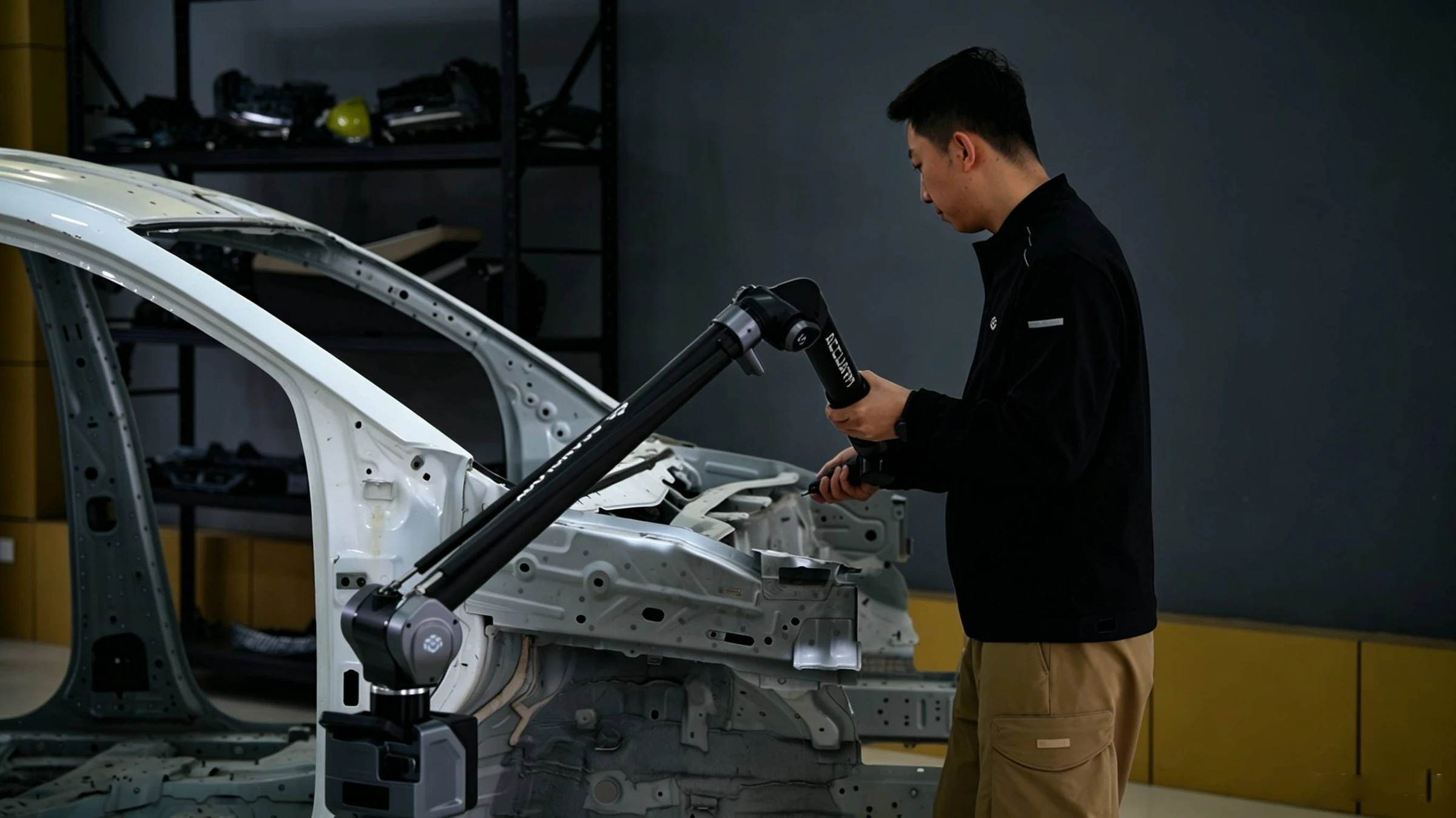

03 / POUZDANOST

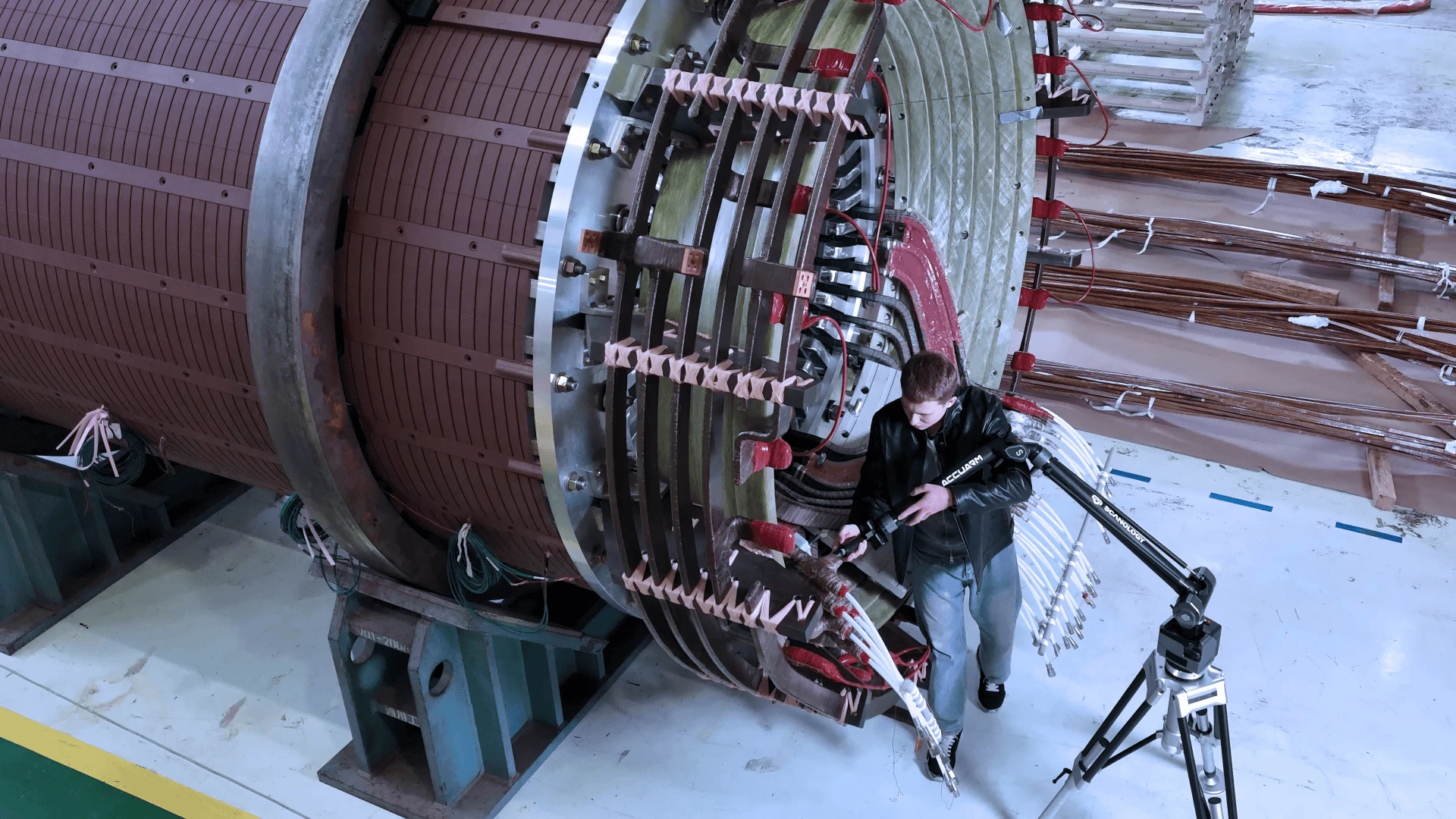

Stvoren za zahtjevna mjerenja
S lakoćom svladavate sve od složenih geometrija do preciznih komponenti. Možete računati na stabilna, visokoprecizna mjerenja koja ispunjavaju stroge zahtjeve industrijske proizvodnje.
04 / ERGONOMIJA

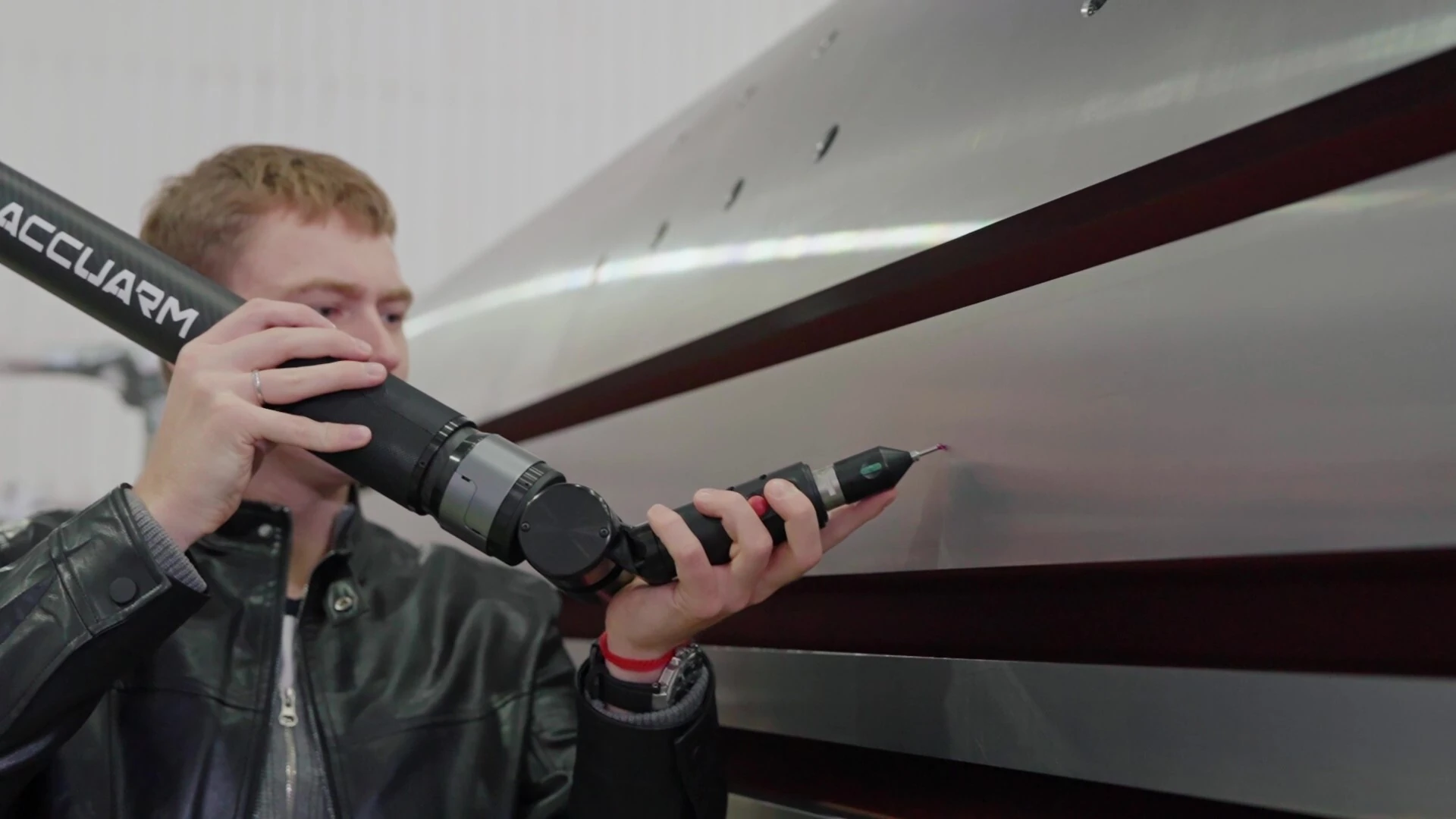

Jednostavno pomicanje i mjerenje
Lagana i prijenosna ruka namijenjena je radu jedne osobe. Nosite je, postavite i radite bez prekida, od laboratorija do rada na terenu.
Nosite bilo kamo, radite udobno
Lagana karbonska vlakna vazduhoplovne klase i opružno uravnoteženje omogućuju lako pomicanje ruke, koja je gotovo bez težine i smanjuje umor.

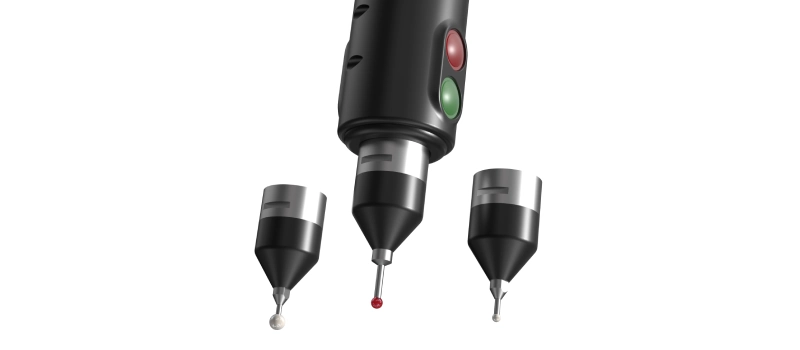

Trenutačna zamjena ticala
Ticala mijenjate brzo i bez ponovne kalibracije. Jednostavno ih priključite i nastavite.

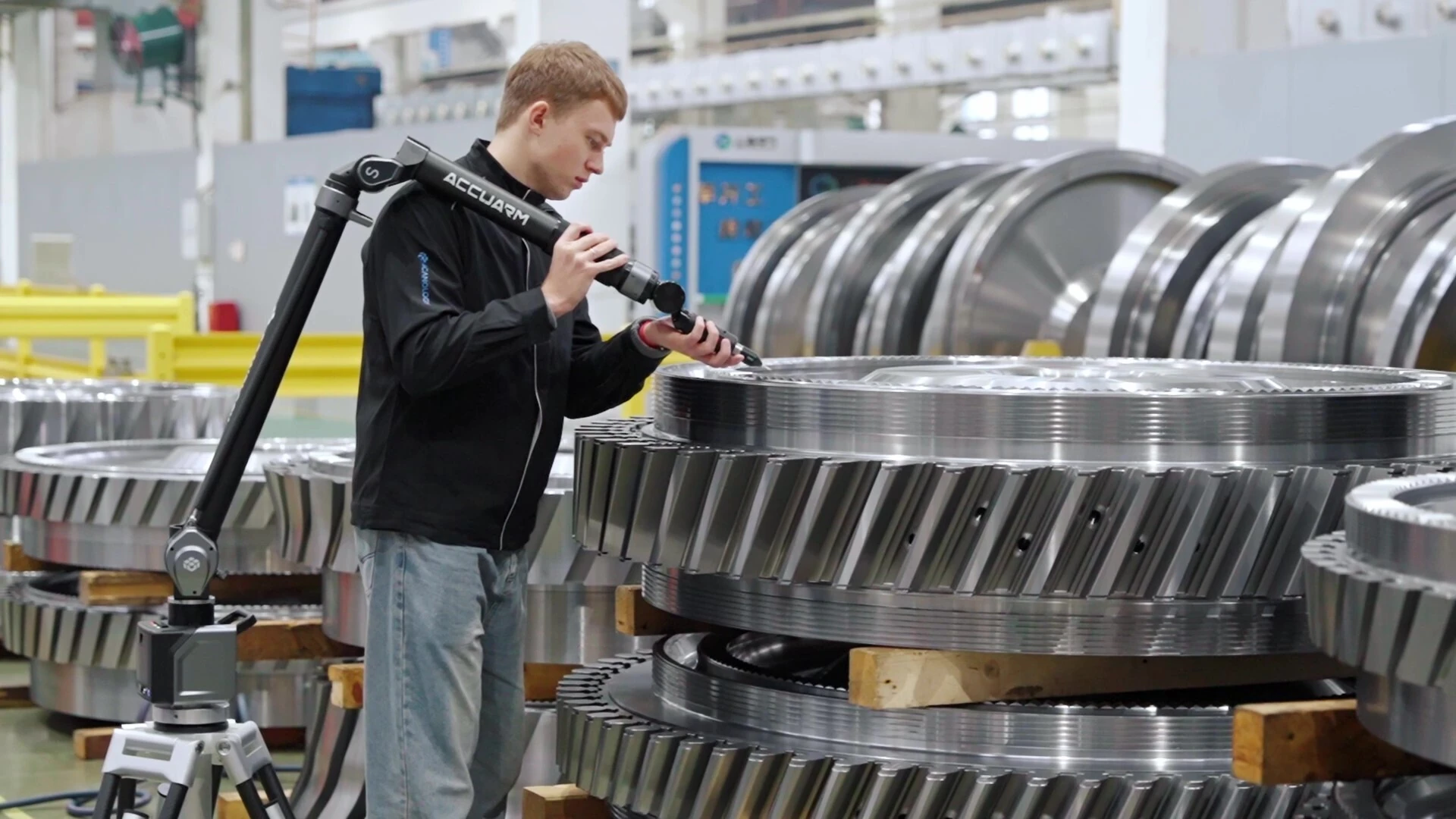

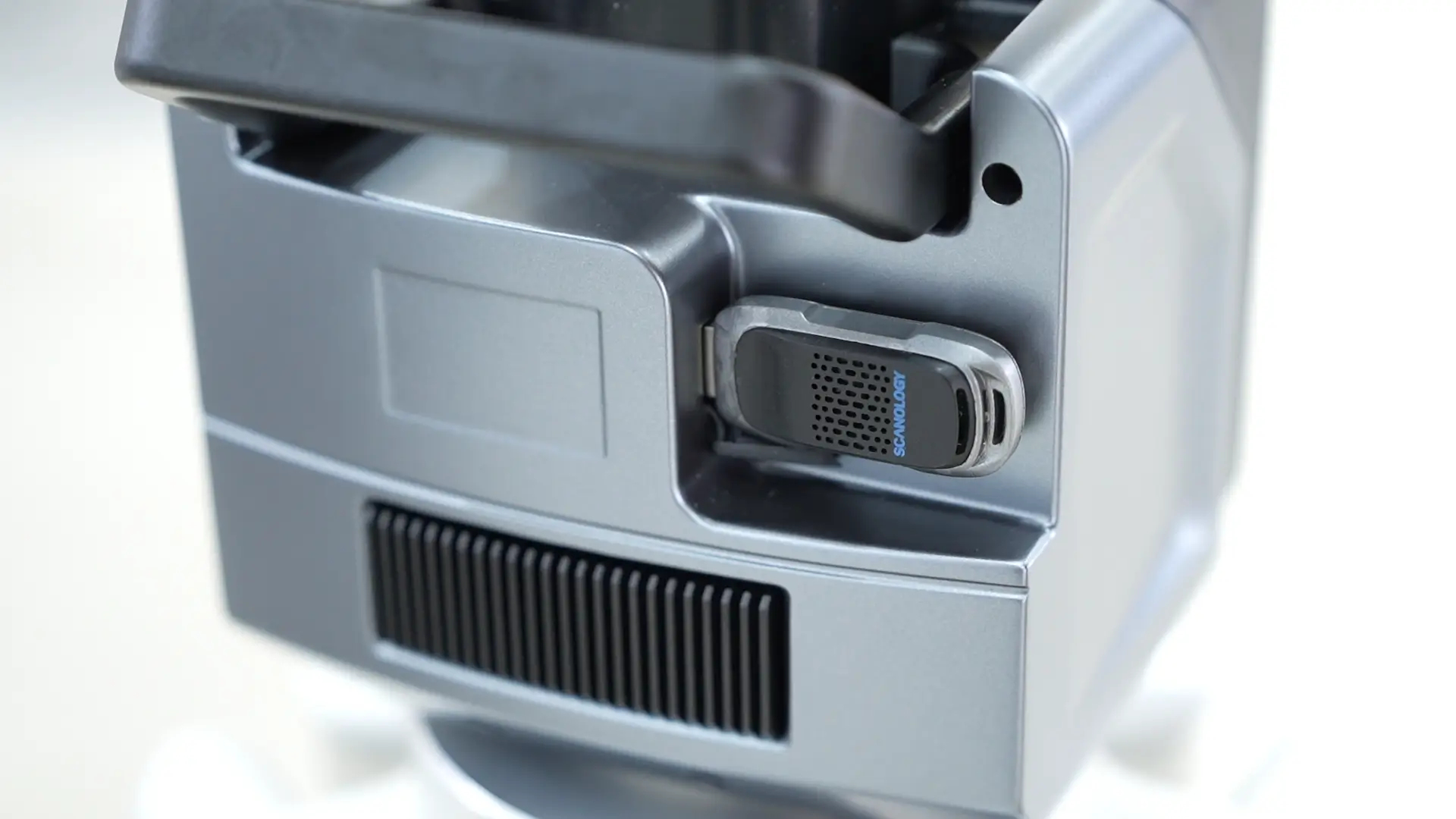

Napajanje i podaci bez prekida
Baterije s brzim punjenjem koje mijenjate tijekom rada omogućuju neprekidan rad, a USB Wi-Fi modul osigurava brz, stabilan i siguran prijenos podataka.
05 / FLEKSIBILNOST

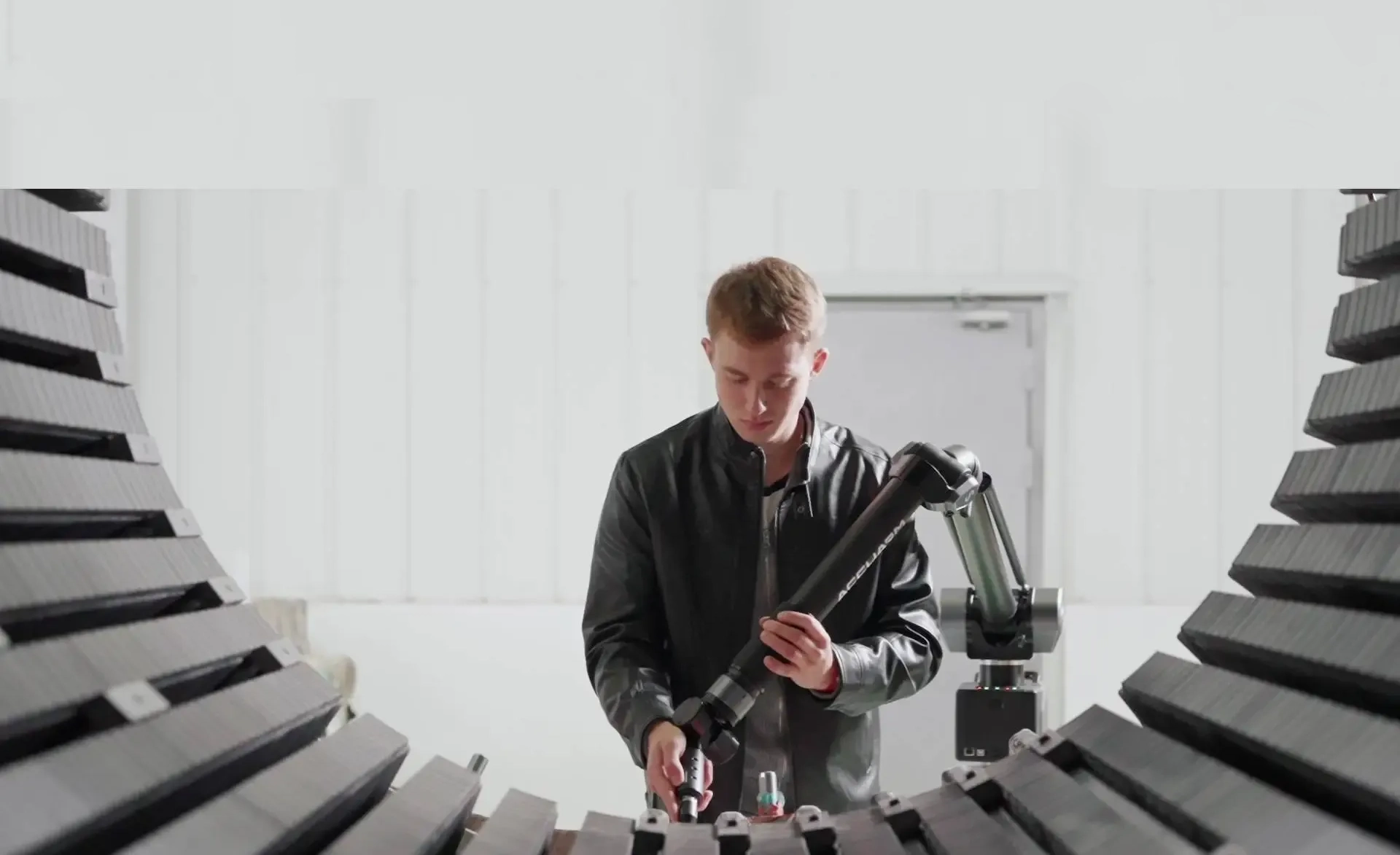

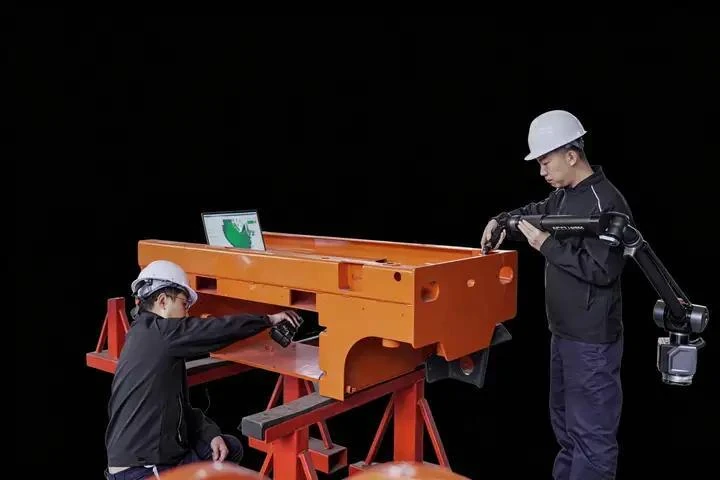

Mjerite bilo što, bilo gdje
AccuArm se temelji na filozofiji Arm+, proširivom mjernom rješenju, i nadilazi visokoprecizno mjerenje. To je fleksibilna platforma koja se besprijekorno povezuje s više hardverskih sistema i postojećim postupcima kontrole te se lako prilagođava različitim dijelovima, primjenama i radnim okruženjima.

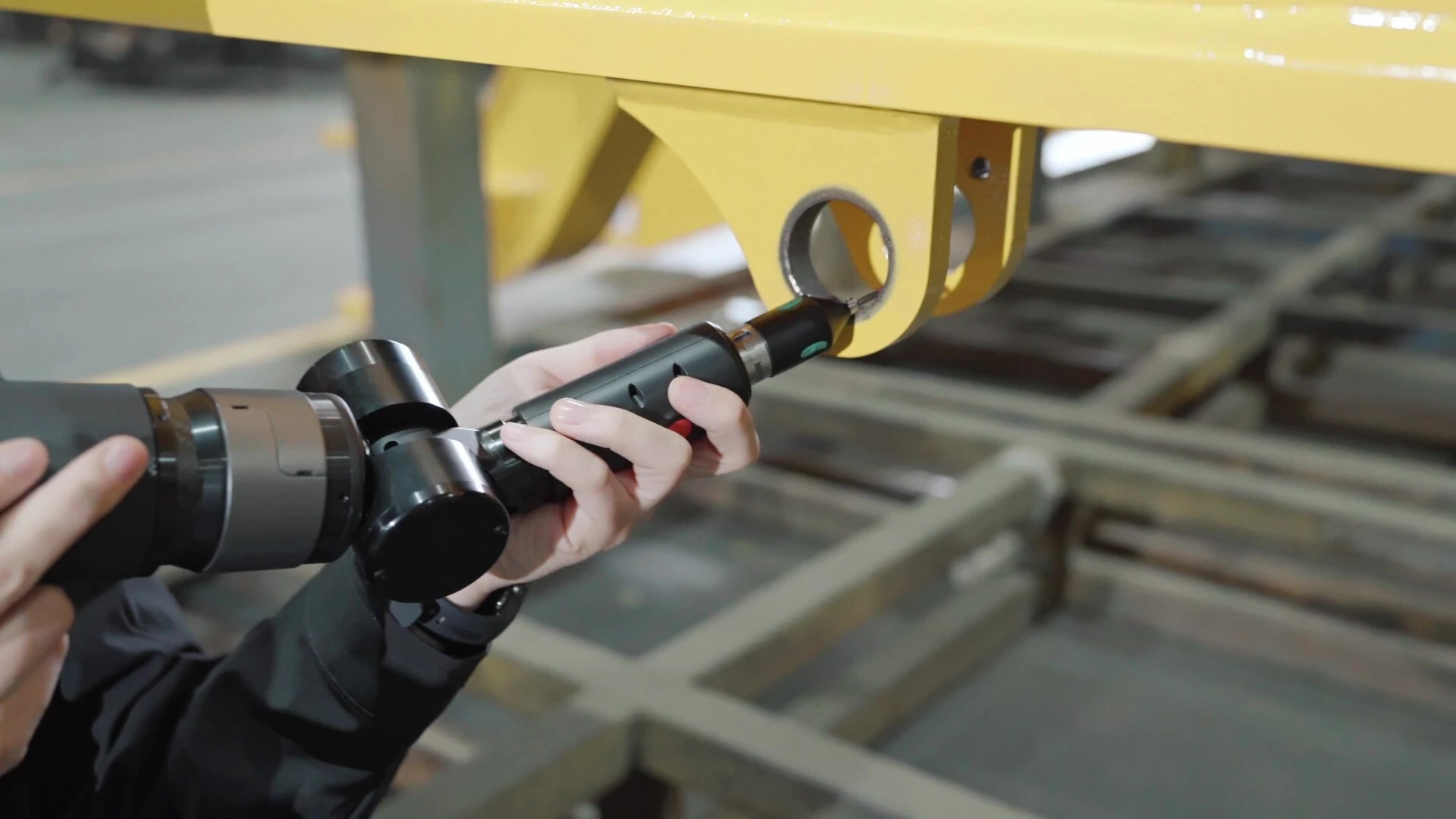

Za gotovo svaki mjerni zadatak
Namijenjen je kontroli najrazličitijih dijelova u svim granama i lako se prilagođava stvarnim proizvodnim okruženjima.

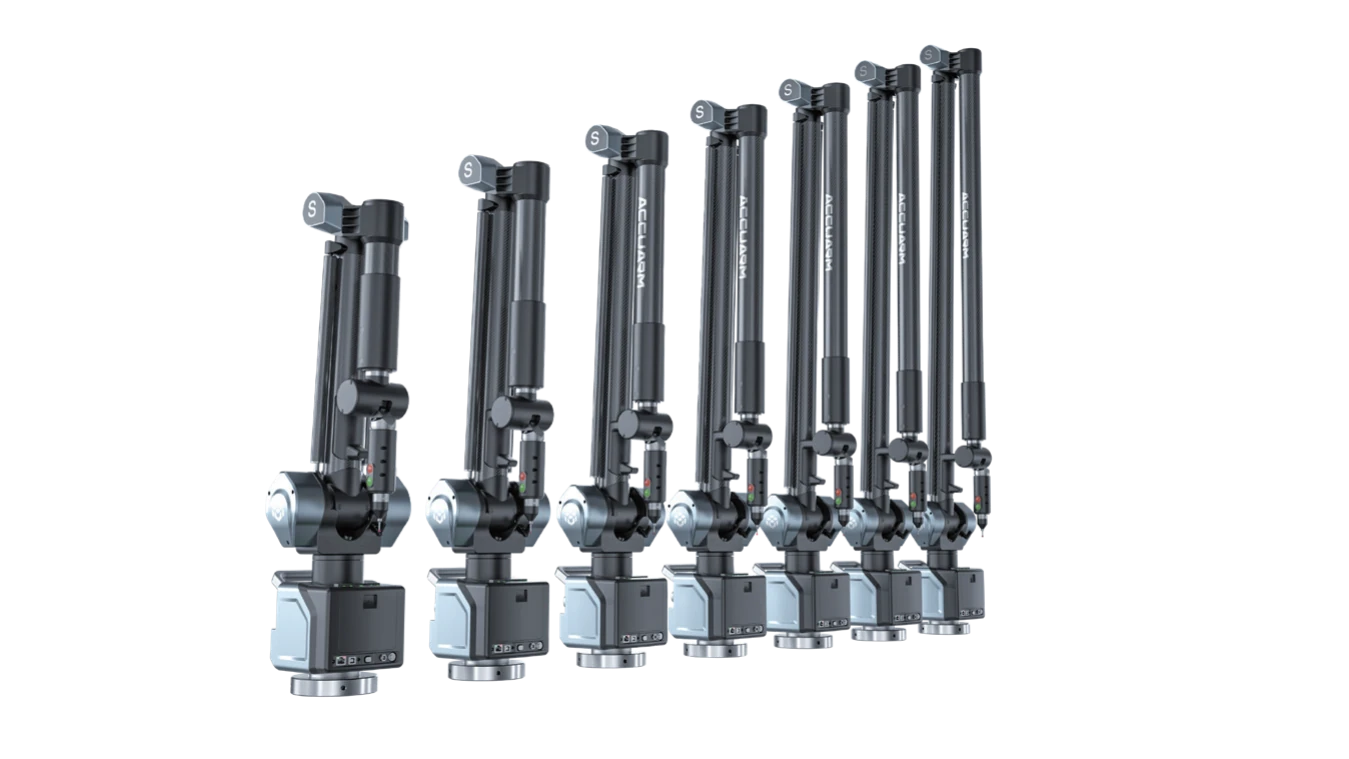

Razredi S / E / C s dosegom 2–4,5 m
Tri razreda tačnosti, S (Superior), E (Enhanced) i C (Classic), te pet duljina za primjenu od malih dijelova do velikih sklopova.

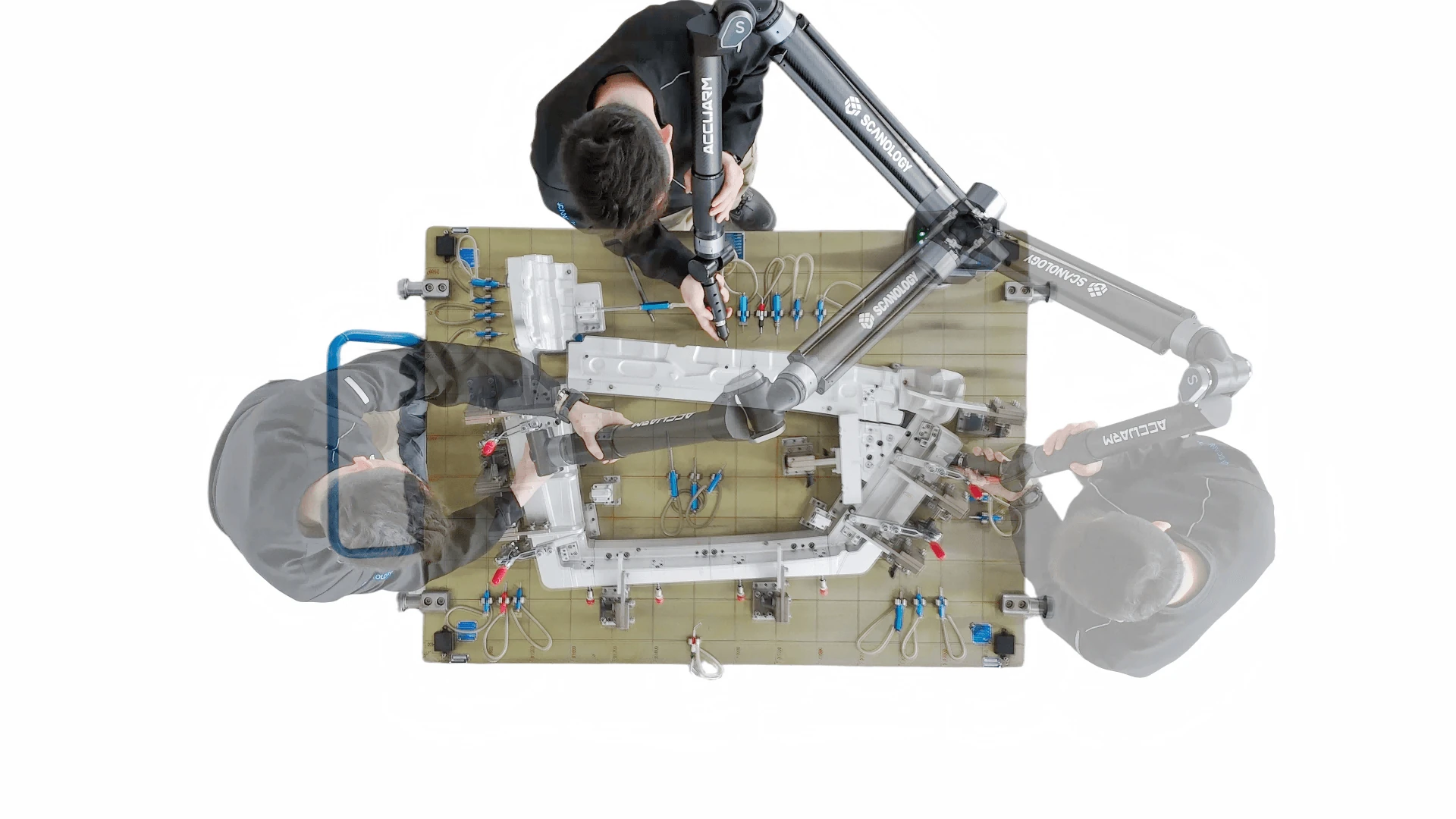

Rotacija za 360°
Puna rotacija zglobova uklanja nevidljiva područja i smanjuje potrebu za premještanjem u skučenim prostorima.

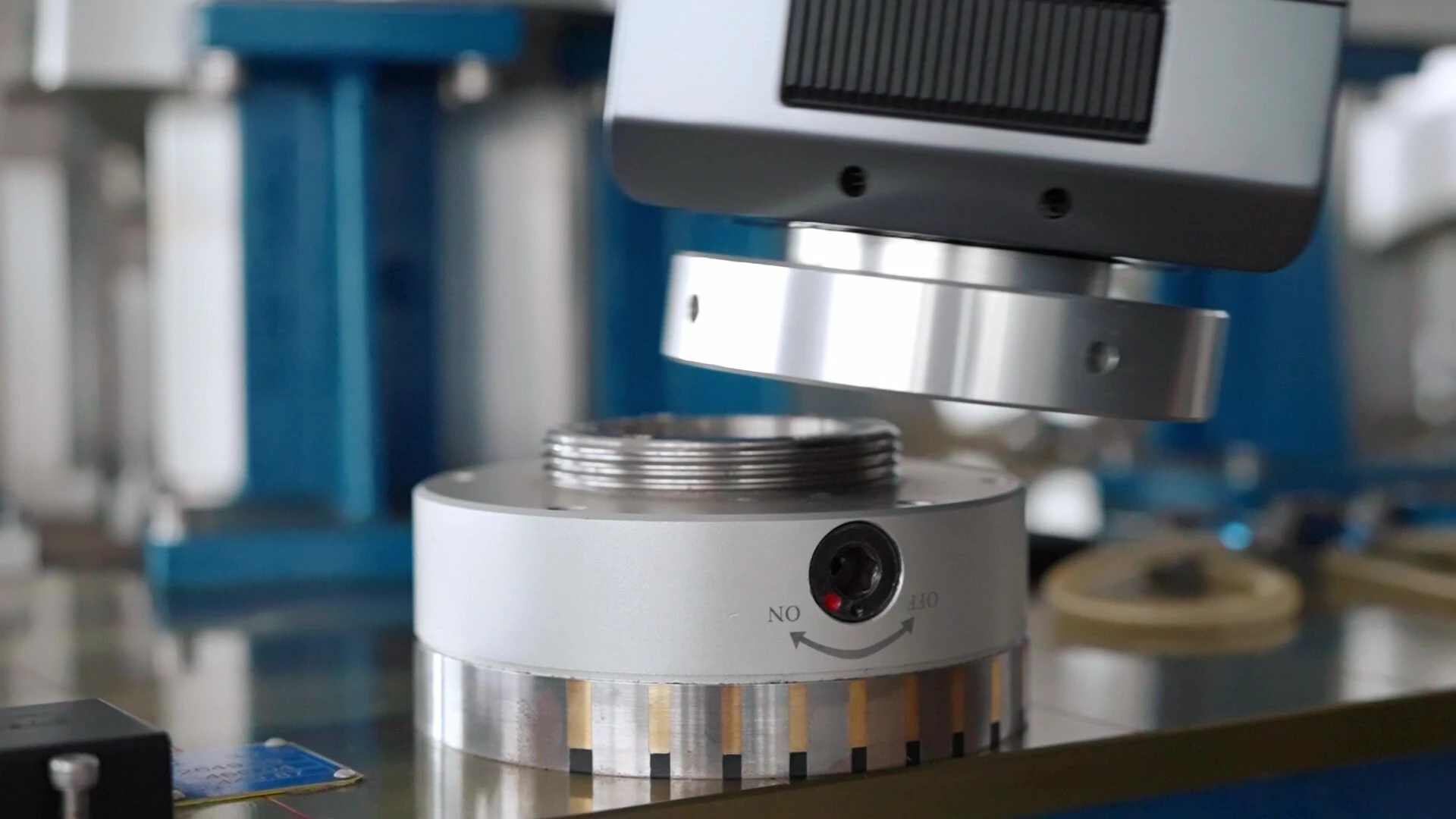

Fleksibilno pričvršćivanje
Kompatibilan je sa stativima, magnetskim postoljima i vakuumskim prihvatnicama za sigurno postavljanje na bilo kojoj površini.

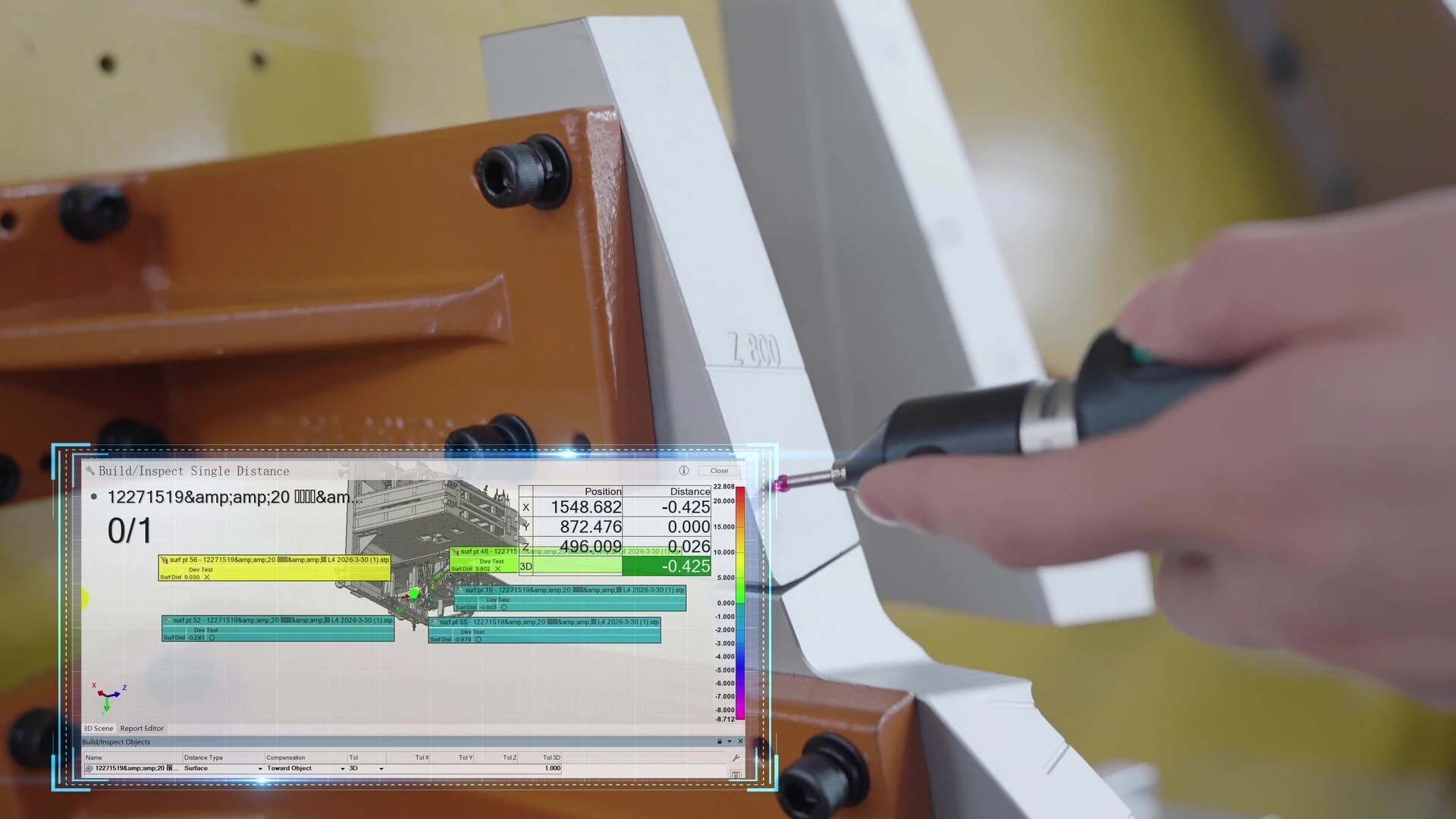

Pametni alati za kontrolu
Podržava GD&T analizu i kontrolu naprava, što pojednostavljuje tijek rada.
06 / ARM+

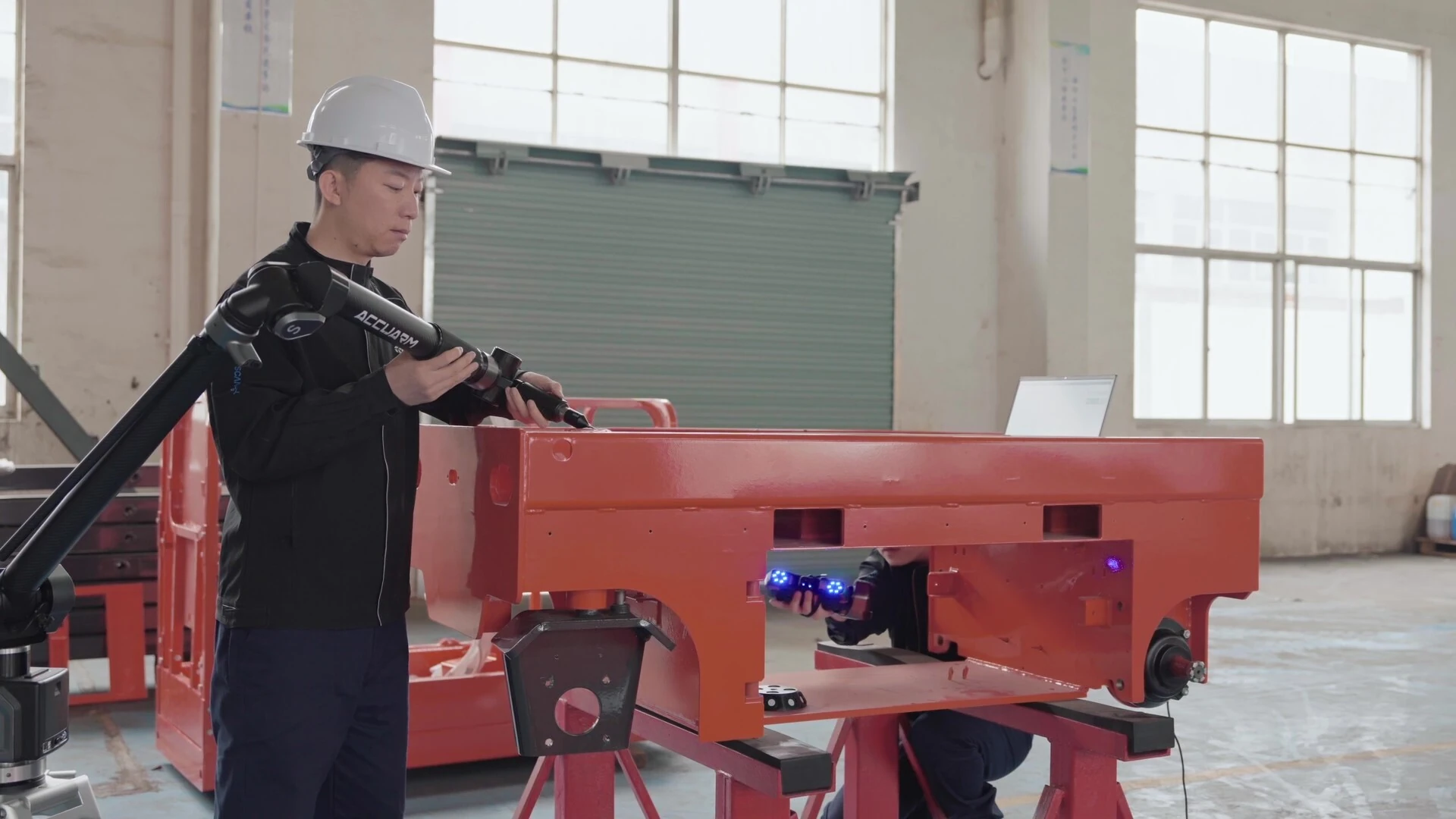

Arm+ – proširivo mjerno rješenje
Povežite ruku s ručnim 3D skenerima, optičkim 3D sistemima za skeniranje ili fotogrametrijskim sistemima SCANOLOGY i dobijte cjelovito, jedinstveno mjerno rješenje u softveru DefinSight.

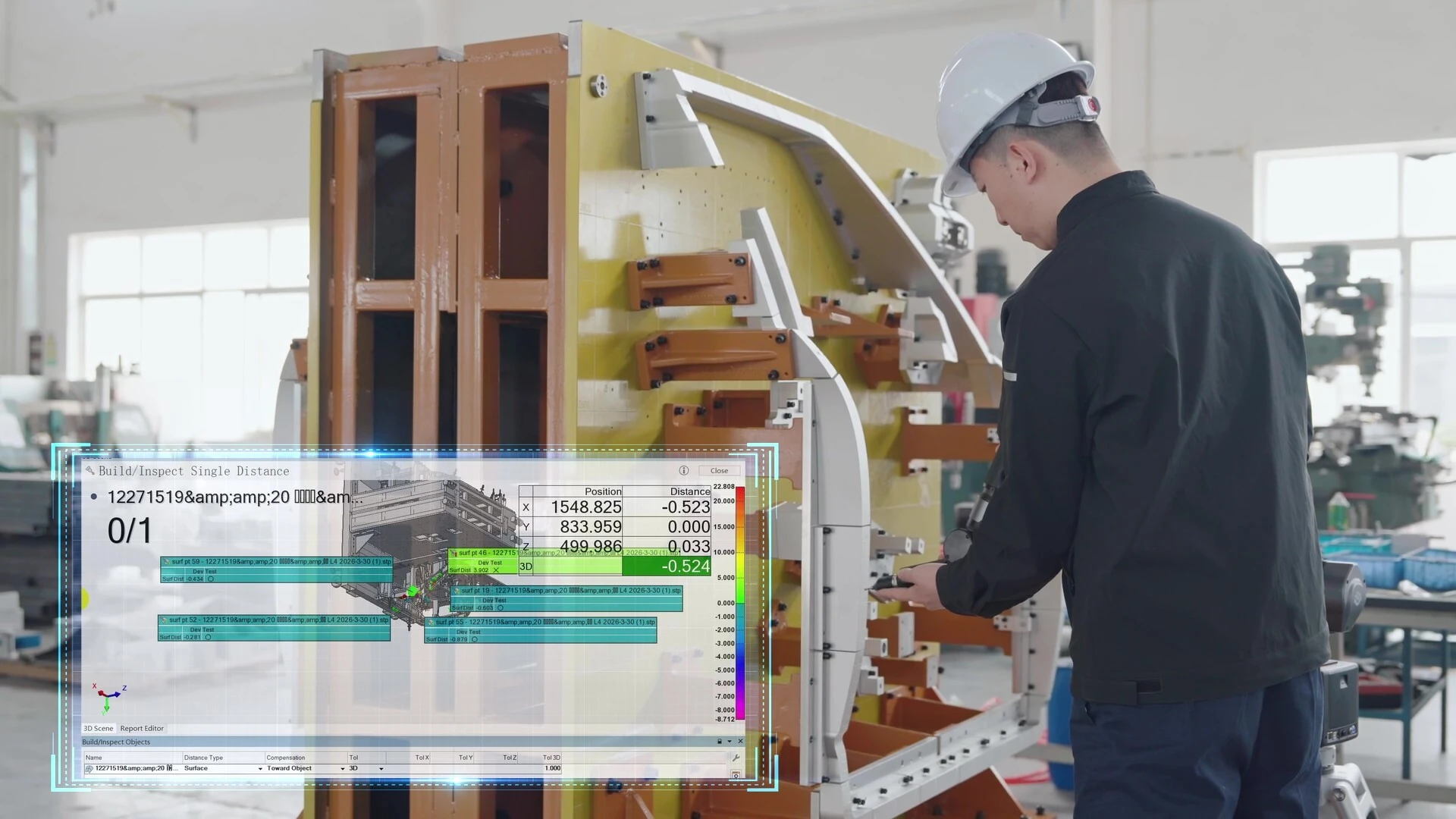

Besprijekorna integracija s bilo kojim sistemom
Radi s vlastito razvijenim 3D softverom DefinSight i raširenim sistemima za kontrolu kao šta su PolyWorks, Metrolog X4 i Verisurf, bez dodatnog postavljanja.
07 / PRIMJENA

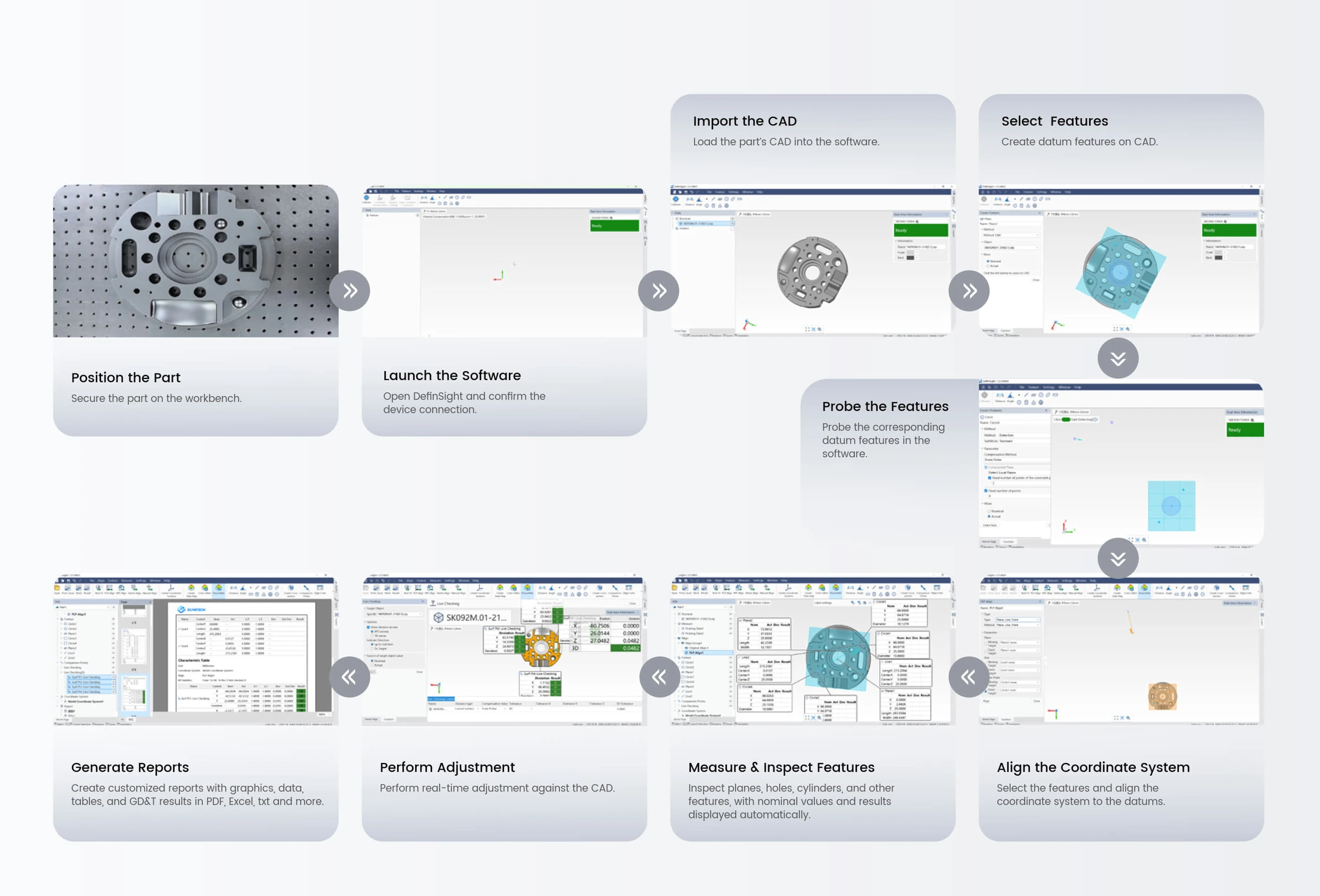

Od prvog postavljanja do završnog izvještaja

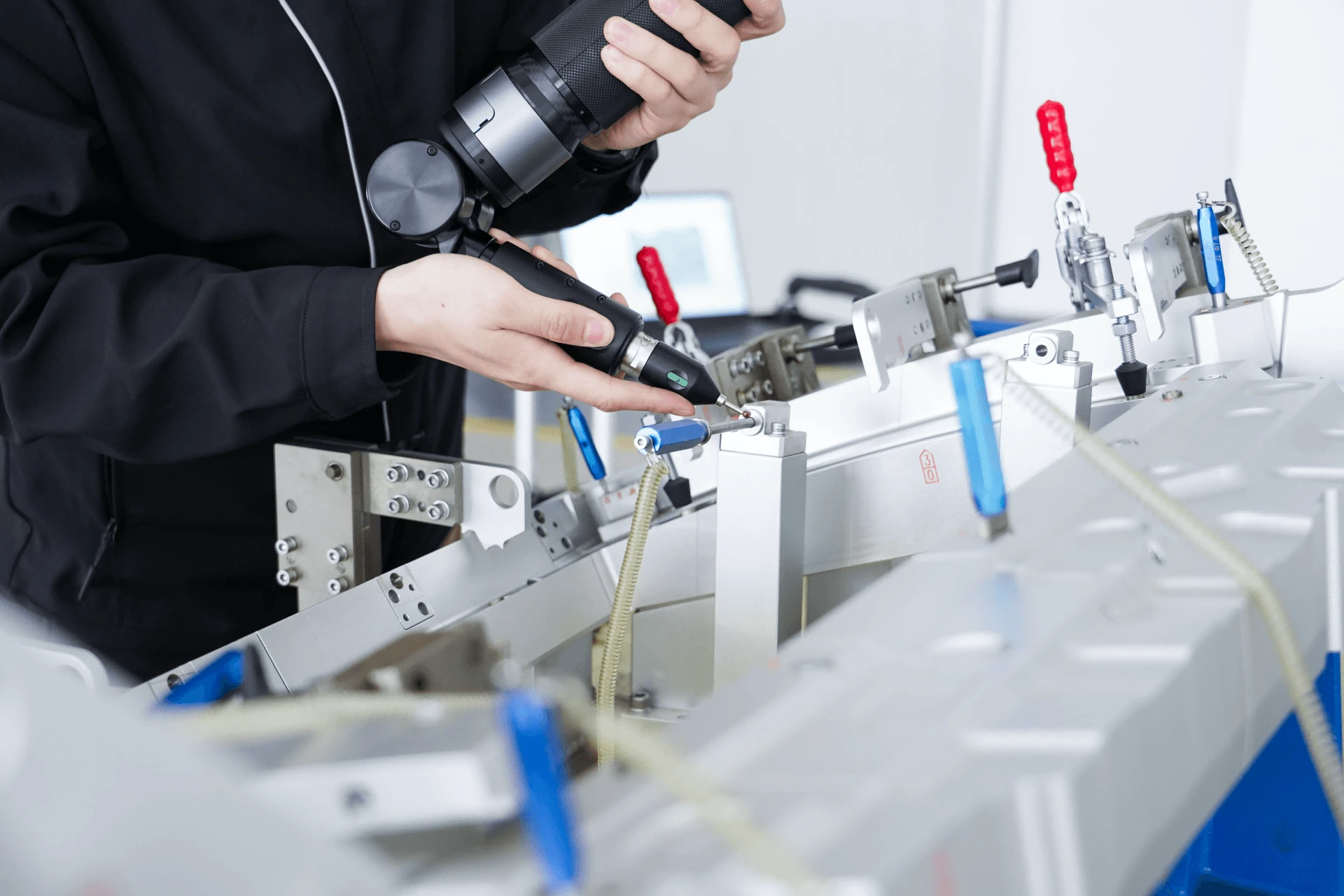

Podešavanje naprava i kalibara
Odstupanja položaja pratite u stvarnom vremenu za brže podešavanje naprava i kalibara, veću tačnost i učinkovitiju montažu.

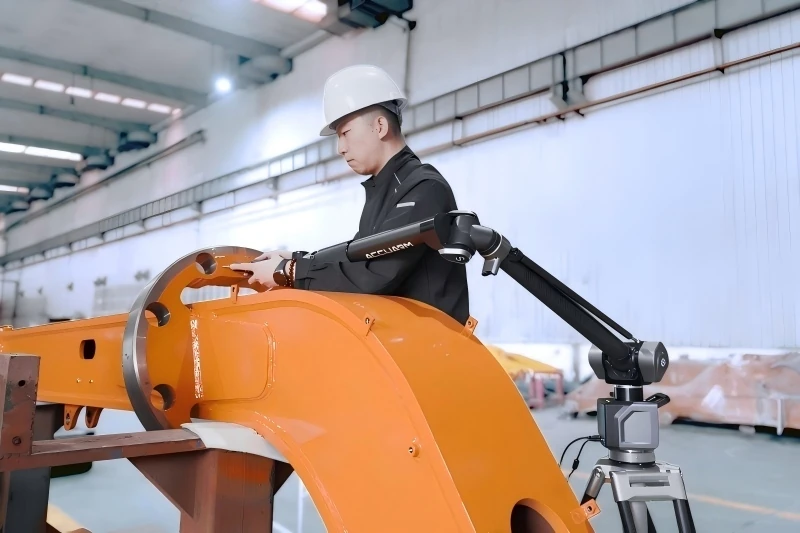

Kontrola teških strojeva
Precizno mjerenje velikih, složenih dijelova na terenu za otkrivanje odstupanja, manje dorada i bolju kvalitetu.

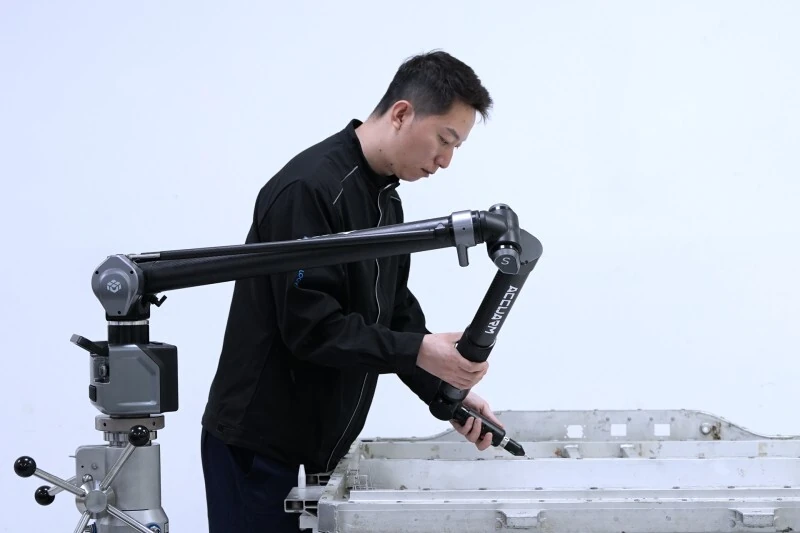

Mjerenje baterijskih sklopova
Visokoprecizna 3D kontrola potvrđuje sve dimenzije baterijskog sklopa i osigurava sigurnu, pouzdanu montažu prije nego što sklop napusti proizvodnju.
08 / TEHNIČKI PODACI
Tehničke specifikacije
Tačnost AccuArm – kontaktno mjerenje (mm)
| Razred tačnosti | Radno područje | 6 osi | 7 osi | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SPAT | EUni | PFORM | PSIZE | LDIA | SPAT | EUni | PFORM | PSIZE | LDIA | ||
| S | 2 m | 0,016 | 0,022 | 0,015 | 0,008 | 0,029 | 0,018 | 0,023 | 0,019 | 0,01 | 0,041 |
| 2,5 m | 0,018 | 0,024 | 0,018 | 0,009 | 0,031 | 0,02 | 0,026 | 0,022 | 0,011 | 0,045 | |
| 3 m | 0,026 | 0,037 | 0,025 | 0,012 | 0,044 | 0,032 | 0,046 | 0,032 | 0,016 | 0,07 | |
| 3,5 m | 0,036 | 0,051 | 0,033 | 0,016 | 0,059 | 0,043 | 0,056 | 0,038 | 0,02 | 0,09 | |
| 4 m | 0,045 | 0,062 | 0,037 | 0,02 | 0,075 | 0,054 | 0,072 | 0,043 | 0,026 | 0,112 | |
| 4,5 m | 0,055 | 0,078 | 0,05 | 0,028 | 0,101 | 0,065 | 0,093 | 0,065 | 0,036 | 0,132 | |
| E | 2 m | 0,02 | 0,026 | 0,018 | 0,01 | 0,032 | 0,022 | 0,03 | 0,022 | 0,012 | 0,047 |
| 2,5 m | 0,023 | 0,028 | 0,021 | 0,012 | 0,036 | 0,026 | 0,031 | 0,024 | 0,013 | 0,05 | |
| 3 m | 0,034 | 0,04 | 0,03 | 0,015 | 0,05 | 0,042 | 0,052 | 0,034 | 0,02 | 0,072 | |
| 3,5 m | 0,043 | 0,054 | 0,037 | 0,019 | 0,064 | 0,055 | 0,065 | 0,042 | 0,024 | 0,092 | |
| 4 m | 0,052 | 0,064 | 0,043 | 0,023 | 0,081 | 0,065 | 0,082 | 0,048 | 0,029 | 0,118 | |
| 4,5 m | 0,061 | 0,087 | 0,078 | 0,038 | 0,108 | 0,073 | 0,097 | 0,082 | 0,043 | 0,137 | |
| C | 2 m | 0,03 | 0,04 | 0,035 | 0,018 | 0,041 | 0,035 | 0,045 | 0,04 | 0,025 | 0,052 |
| 2,5 m | 0,035 | 0,044 | 0,038 | 0,02 | 0,05 | 0,04 | 0,049 | 0,045 | 0,03 | 0,058 | |
| 3 m | 0,055 | 0,064 | 0,047 | 0,028 | 0,078 | 0,06 | 0,069 | 0,049 | 0,035 | 0,089 | |
| 3,5 m | 0,075 | 0,079 | 0,057 | 0,035 | 0,096 | 0,08 | 0,084 | 0,064 | 0,04 | 0,113 | |
| 4 m | 0,09 | 0,098 | 0,067 | 0,044 | 0,114 | 0,095 | 0,103 | 0,074 | 0,05 | 0,138 | |
| 4,5 m | 0,112 | 0,118 | 0,086 | 0,048 | 0,128 | 0,115 | 0,123 | 0,095 | 0,055 | 0,158 | |
1. Podržava rješenje Arm+ za besprijekornu integraciju s više hardverskih sistema.
2. Sve vrijednosti su MPE (najveća dopuštena pogreška).
3. Kontaktno mjerenje AccuArm: u skladu s ISO 10360-12; navedeno kao EUNI, pogreška udaljenosti između tačaka pri usporedbi izmjerenih i nazivnih podataka. Vrijednosti su ±.
4. Specifikacije su podložne promjenama. Najnovije podatke potražite na službenoj stranici proizvođača.
09 / GRANE
Povjerenje u zahtjevnim granama
AccuArmu vjeruju zahtjevne grane u kojima su potrebni precizna mjerenja, pouzdana kontrola kvaliteta i učinkovita proizvodnja.

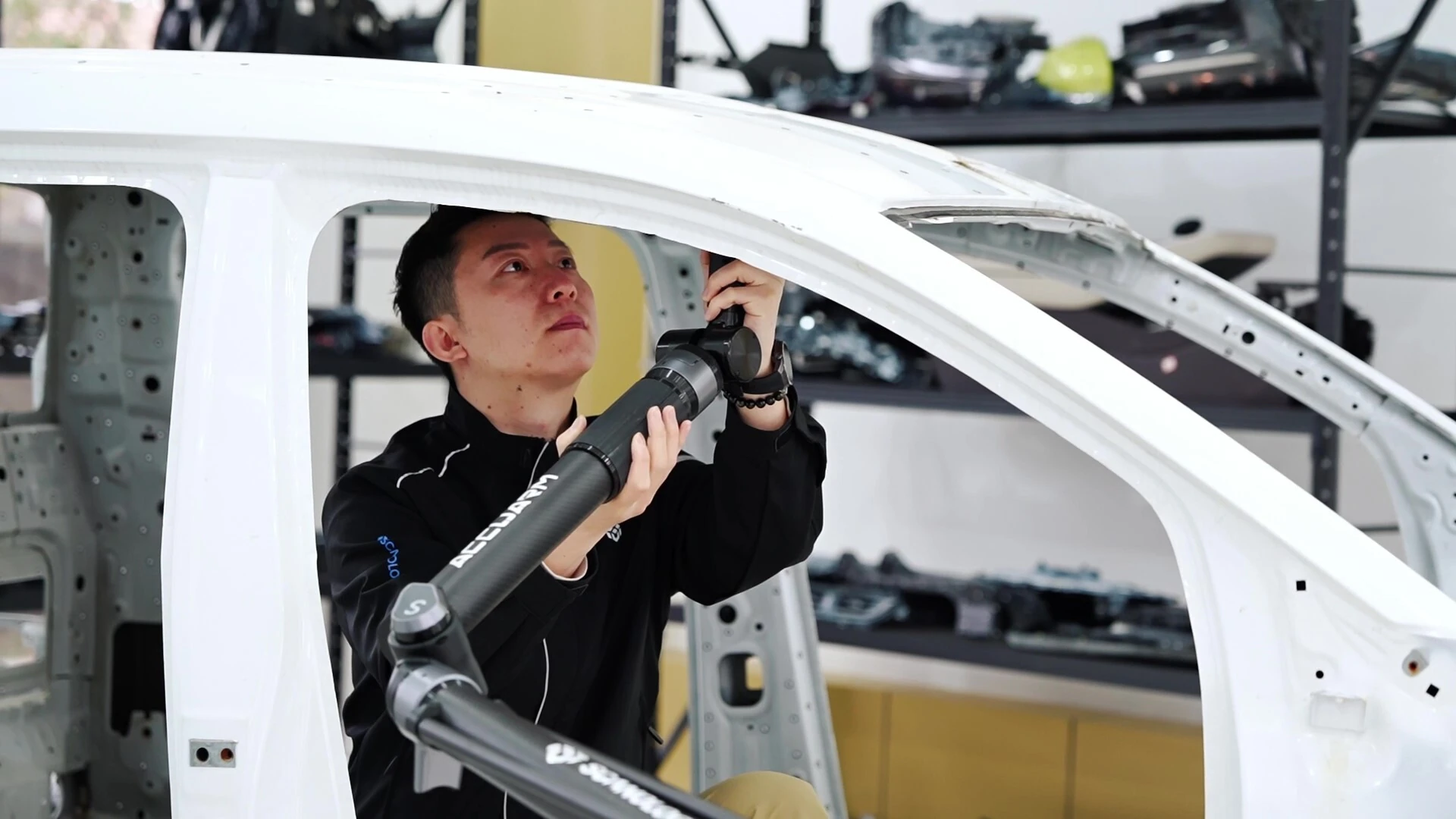

Automobilska industrija
Kontrola karoserija, mjerenje komponenti i precizno podešavanje naprava za veći prinos proizvodnje.

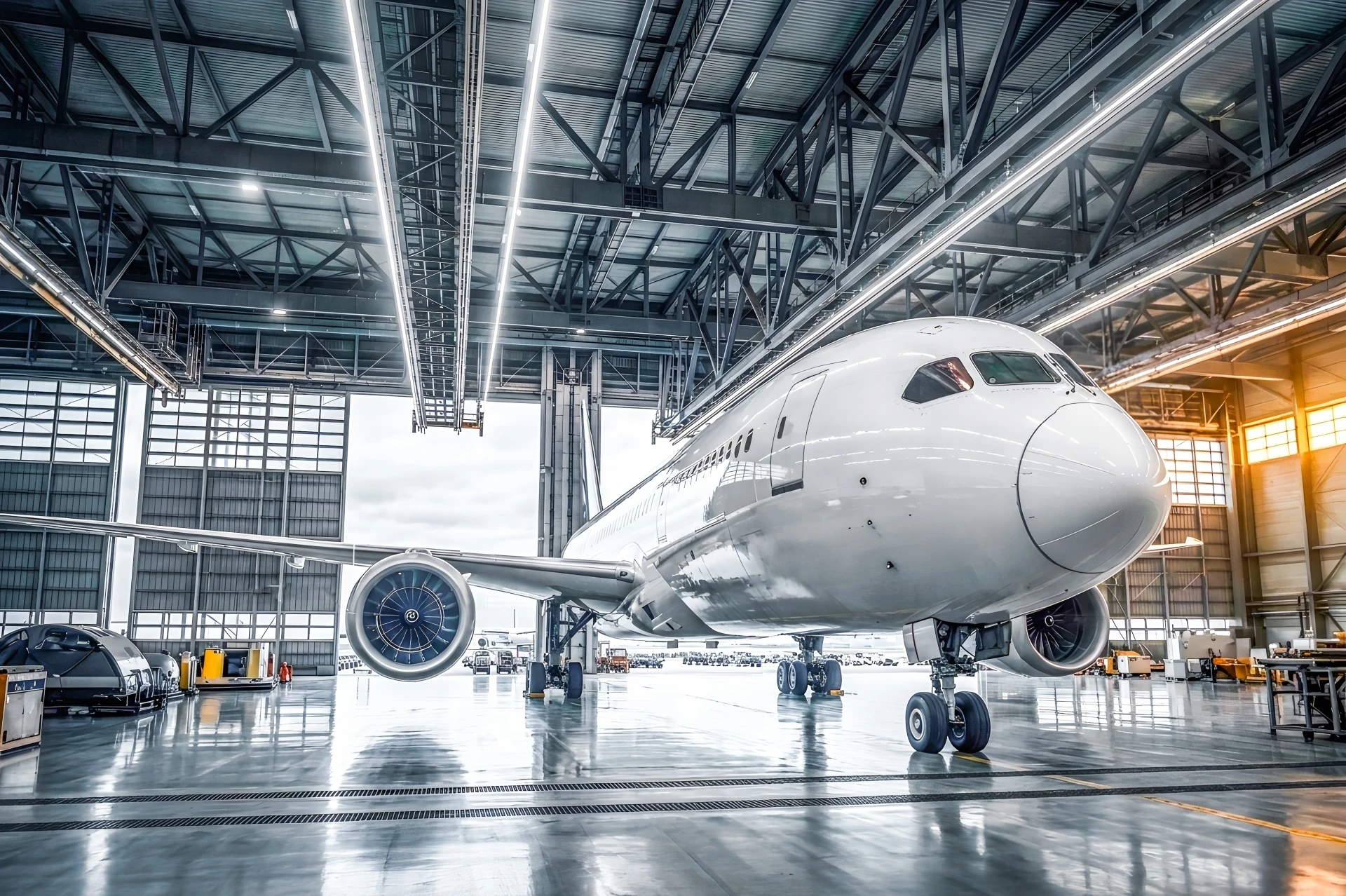

Vazduhoplovna i svemirska industrija
Precizno mjerenje kritičnih konstrukcija i lopatica radi sigurnosti i pouzdanosti.

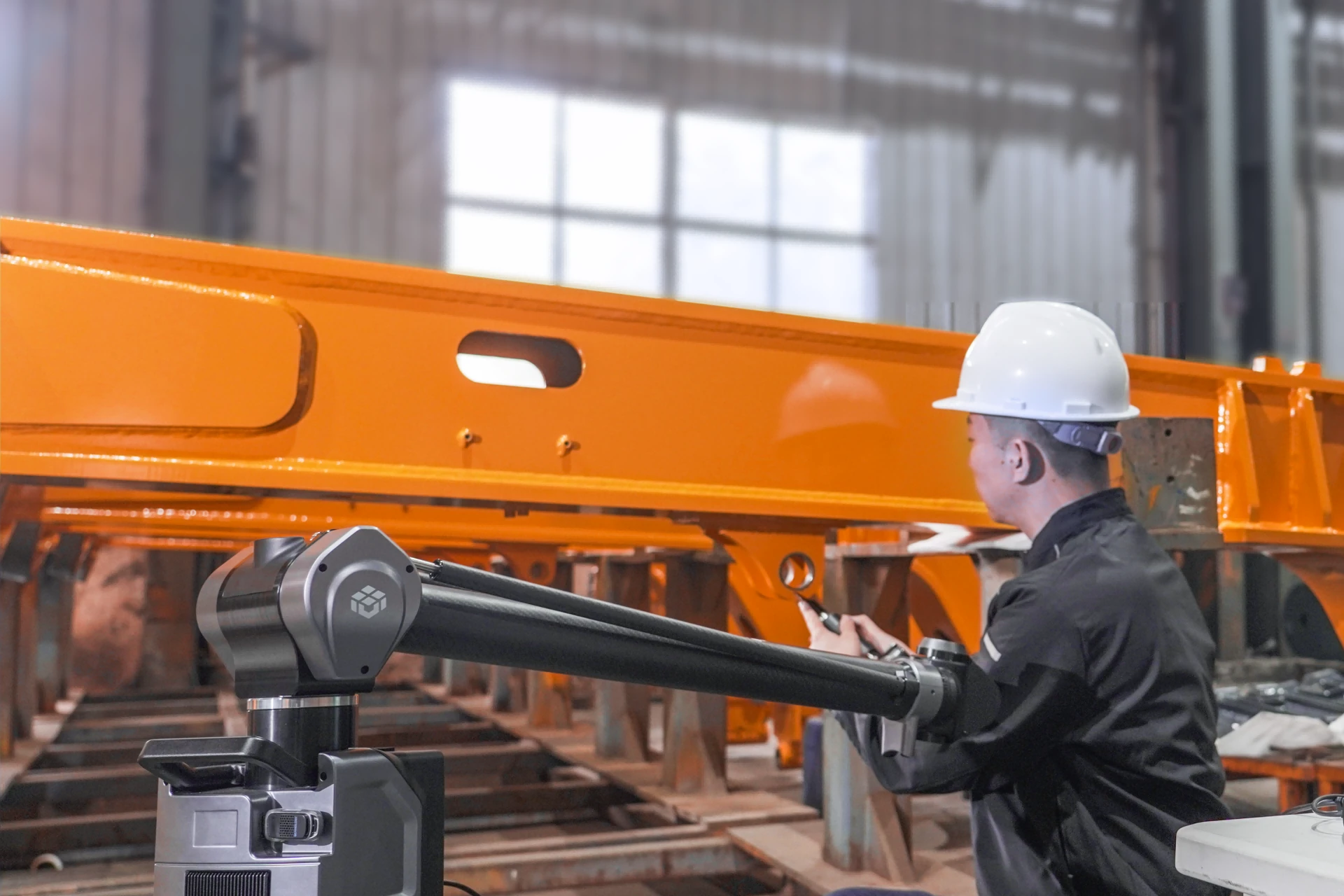

Teški strojevi
Poravnanje velikih konstrukcija, kontrola kvaliteta zavara i procjena trošenja za dulji vijek opreme i niže troškove održavanja.

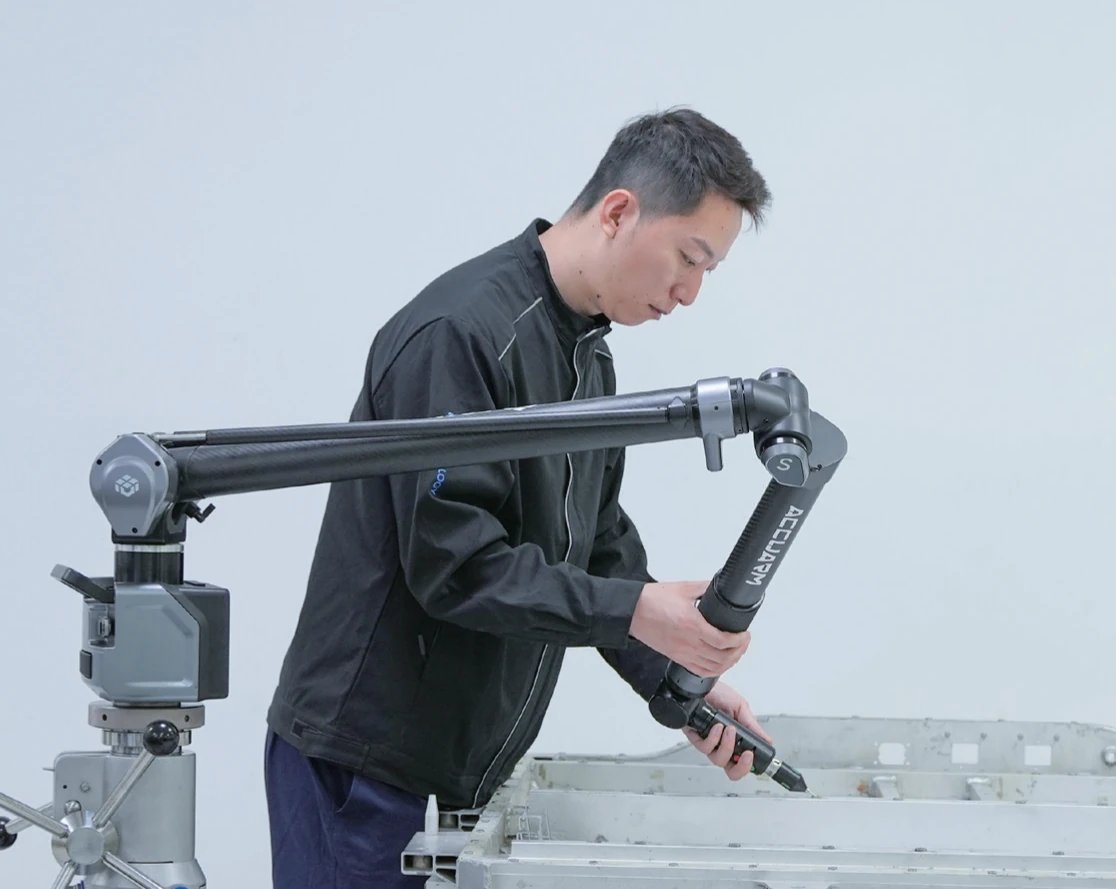

Nova energija
Precizna kontrola profila kućišta baterija, brtvenih površina i kućišta motora pomaže osigurati sigurnost baterijskih sklopova i preciznu montažu električnih pogona.
10 / SOFTVER
Najviše iz 3D skeniranja
DefinSight cjelovitom mjeriteljskom platformom pokreće 3D skenere i prijenosne koordinatne mjerne strojeve te omogućuje napredno 3D mjerenje i kontrolu. Intuitivno sučelje, visoka kompatibilnost i učinkovita obrada podataka osiguravaju brže, preciznije i vrlo detaljno prikupljanje i analizu 3D podataka.
