01 / ISTAKNUTO
Vodeći model KSCAN-E pametan je, bežičan i svestran 3D skener koji iznimnom preciznošću i učinkovitošću iznova definira industrijsko mjerenje.
Od vazduhoplovne i automobilske industrije do teške industrije i energetike KSCAN-E pruža precizno, fleksibilno i pametno 3D rješenje koje sve od provjere dizajna do kontrole kvaliteta čini pametnijim i učinkovitijim.
02 / ZNAČAJKE

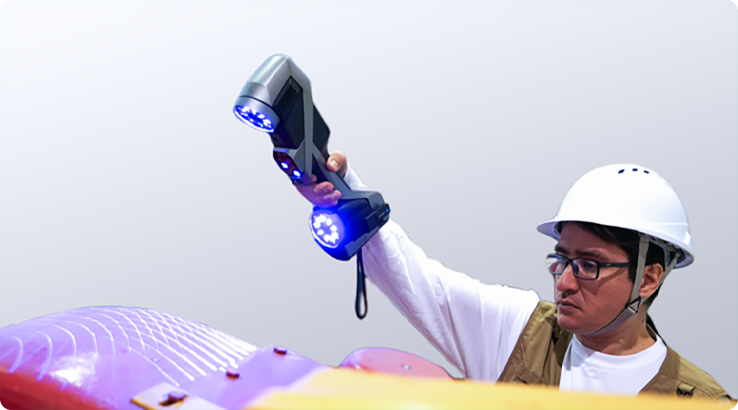

Iznimnom preciznošću i pouzdanošću ovaj 3D skener postavlja novi standard za nerazorna rješenja kontrole u različitim industrijskim primjenama.

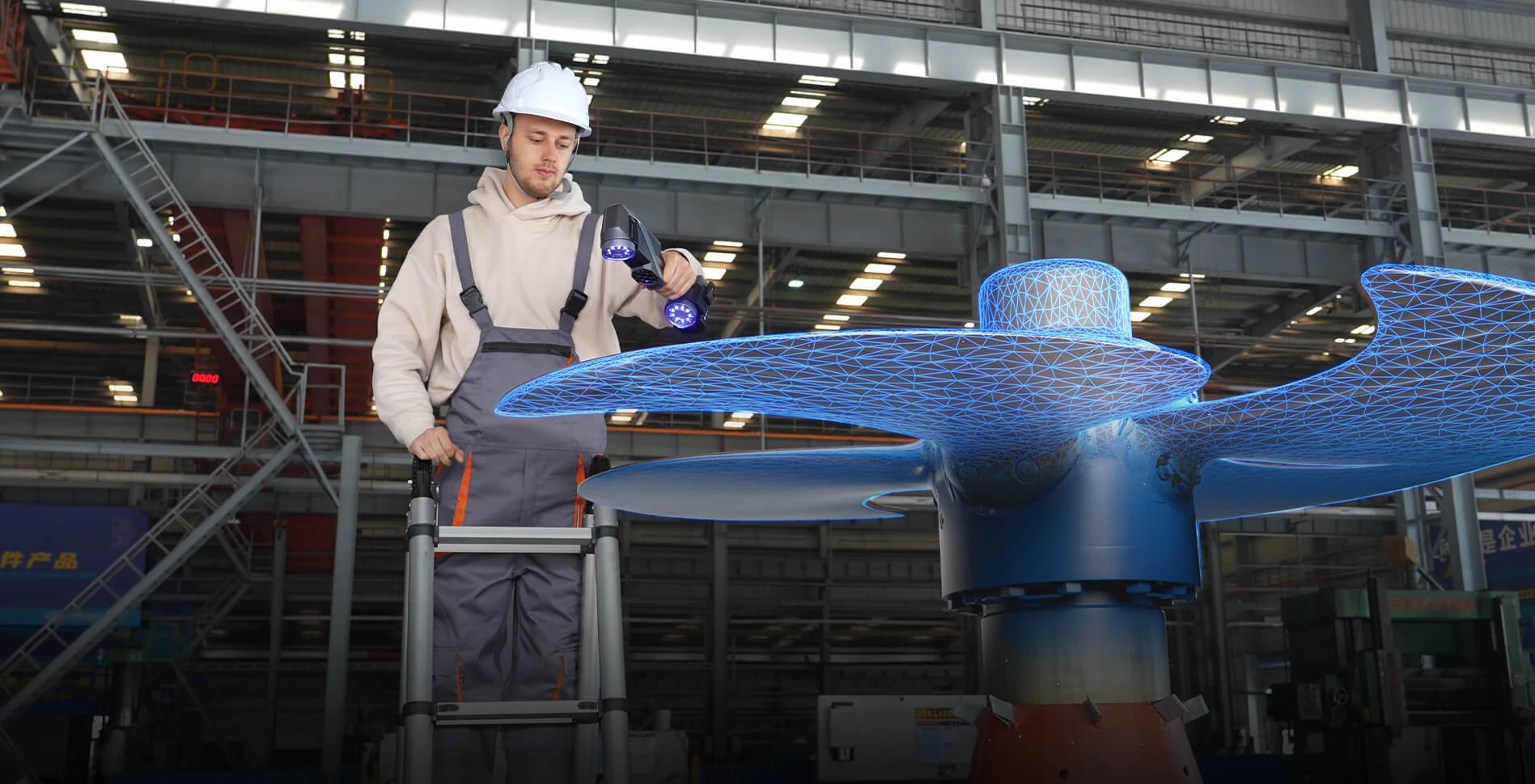

Inovativna tehnologija četiri križa ubrzava stvaranje oblaka tačaka. U kombinaciji s visokom brzinom sličica i mjerenja znatno povećava učinkovitost.

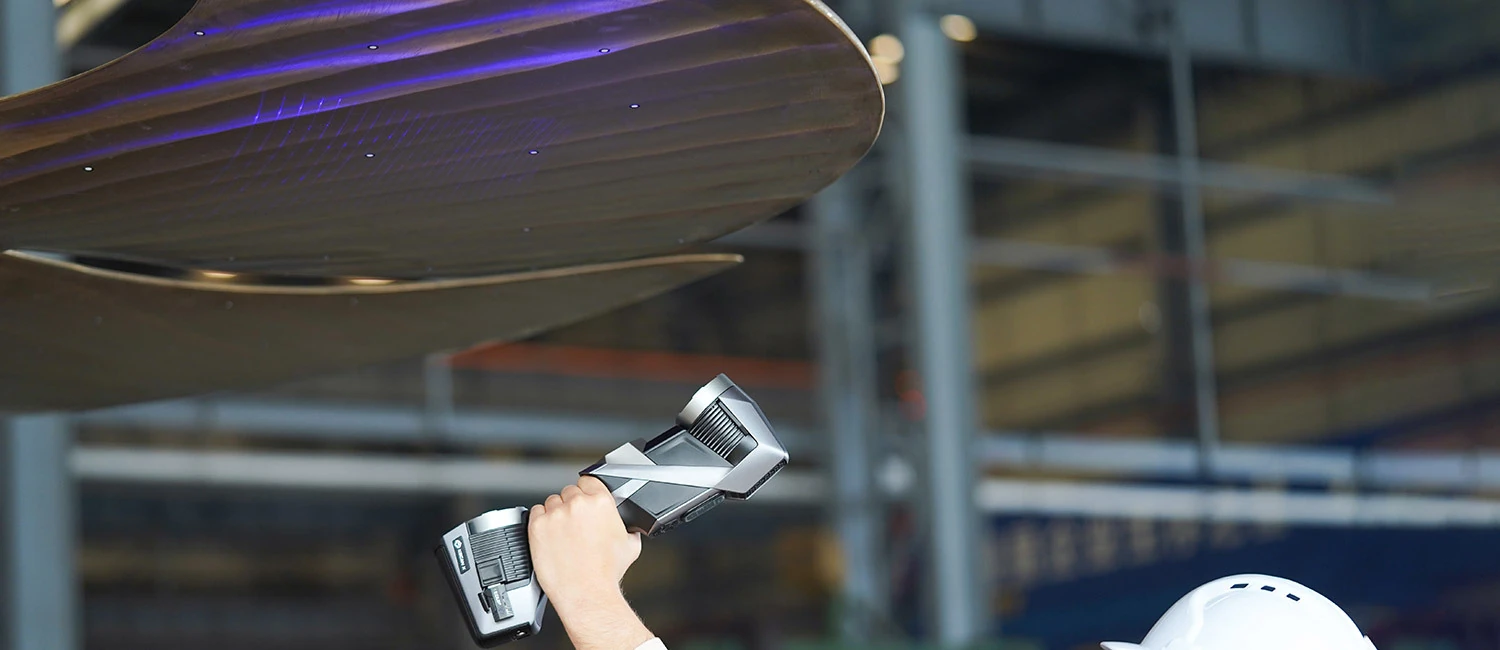

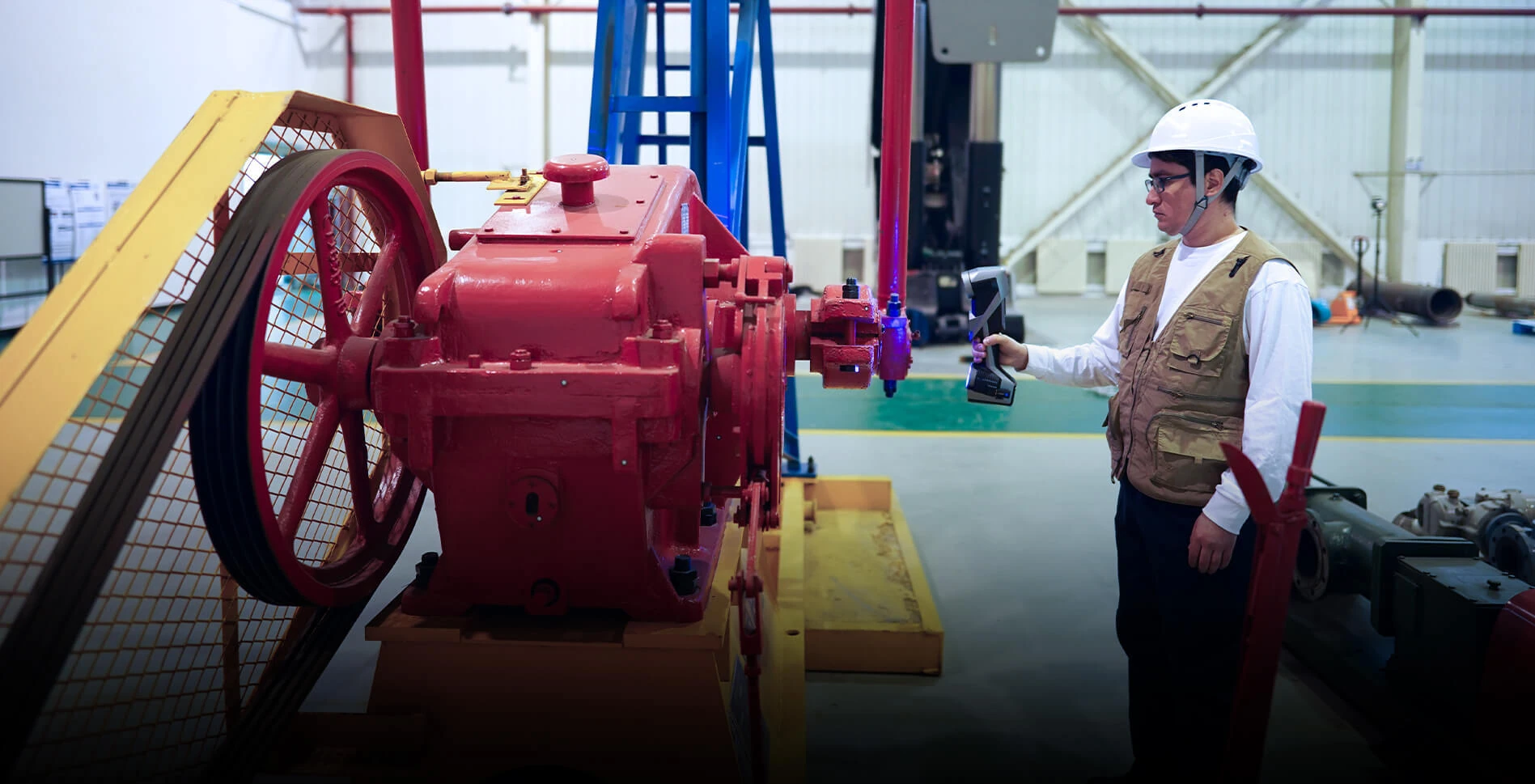

Sa 17 paralelnih plavih laserskih linija i snažnim industrijskim kamerama skener postiže razlučivost do 0,010 mm. U kombinaciji s umrežavanjem u stvarnom vremenu u DefinSightu precizno bilježi sitne značajke kao šta su procjepi i utori, tako da je svaki detalj jasno prikazan.
03 / NAČINI SKENIRANJA

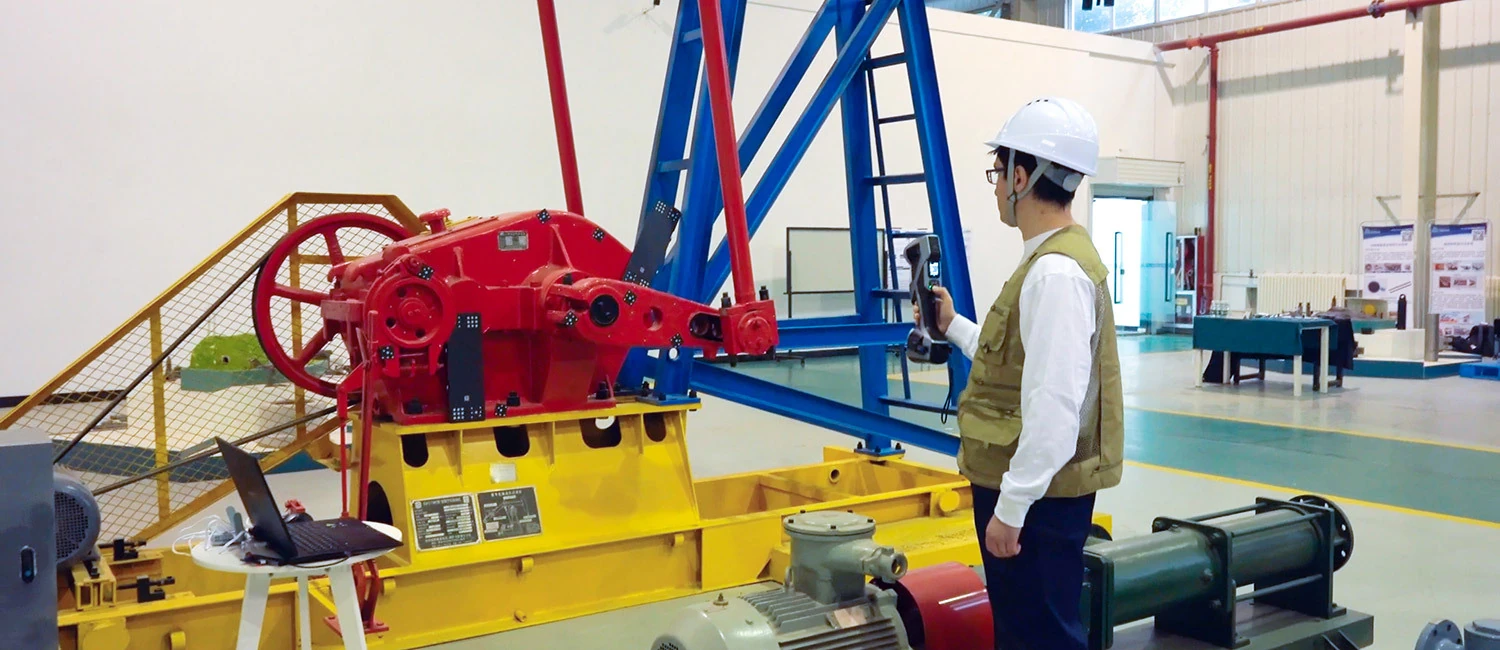

Prilagodljivi fotogrametrijski sistem idealan je za mjerenje velikih dijelova i osigurava visoku volumetrijsku tačnost i u složenim, velikim okruženjima. Podržava i optimizaciju markera mjernom letvom.
Infracrveno skeniranje velikih površina povećava učinkovitost s 38 laserskih linija, radnom udaljenošću od 1,5 m i područjem skeniranja do 1440 × 1000 mm.
Vrlo fino skeniranje paralelnim plavim laserima idealno je za iznimno precizno bilježenje složenih detalja dijelova kao šta su kalupi za injekcijsko prešanje i zubi zupčanika.

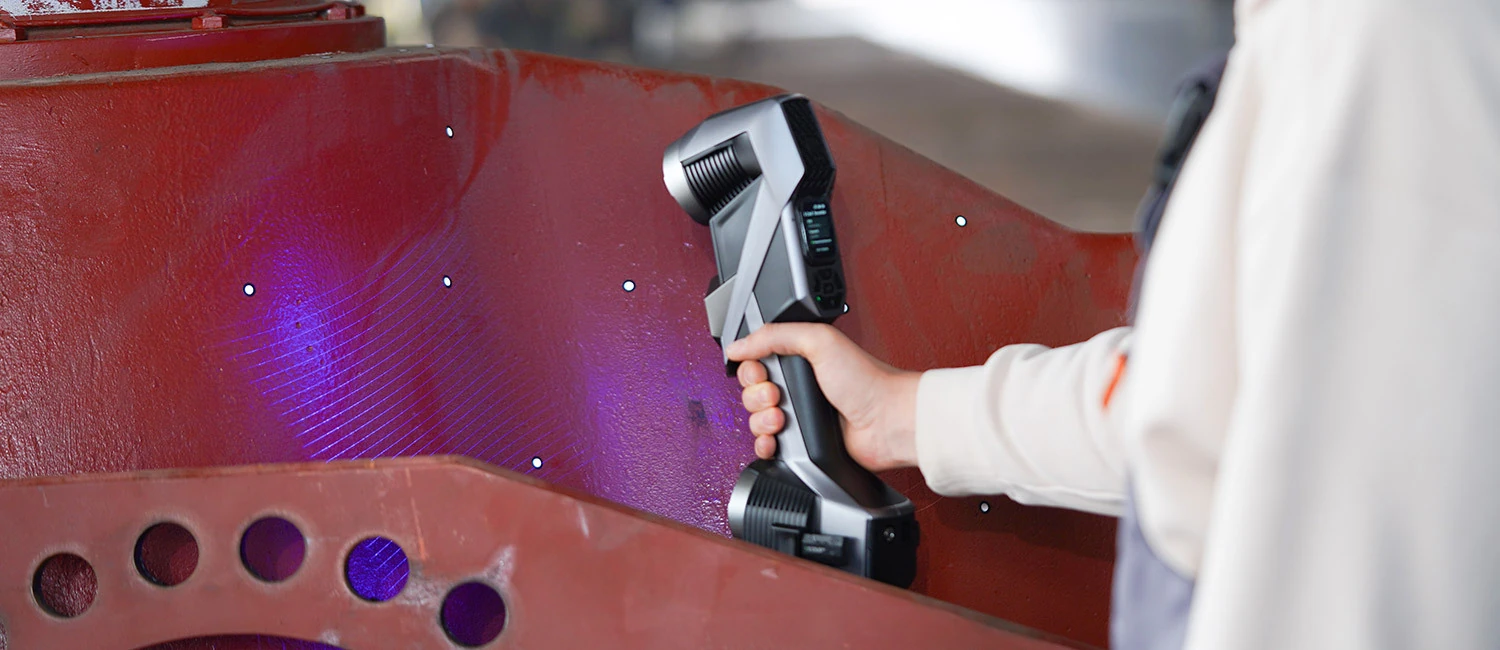

Visokoprecizno prepoznavanje sivih tonova za različite provrte i utore. Podržava lasersko mjerenje i mjerenje sivih tonova. Idealno za mjerenje rubova štancanih i nepravilnih dijelova.

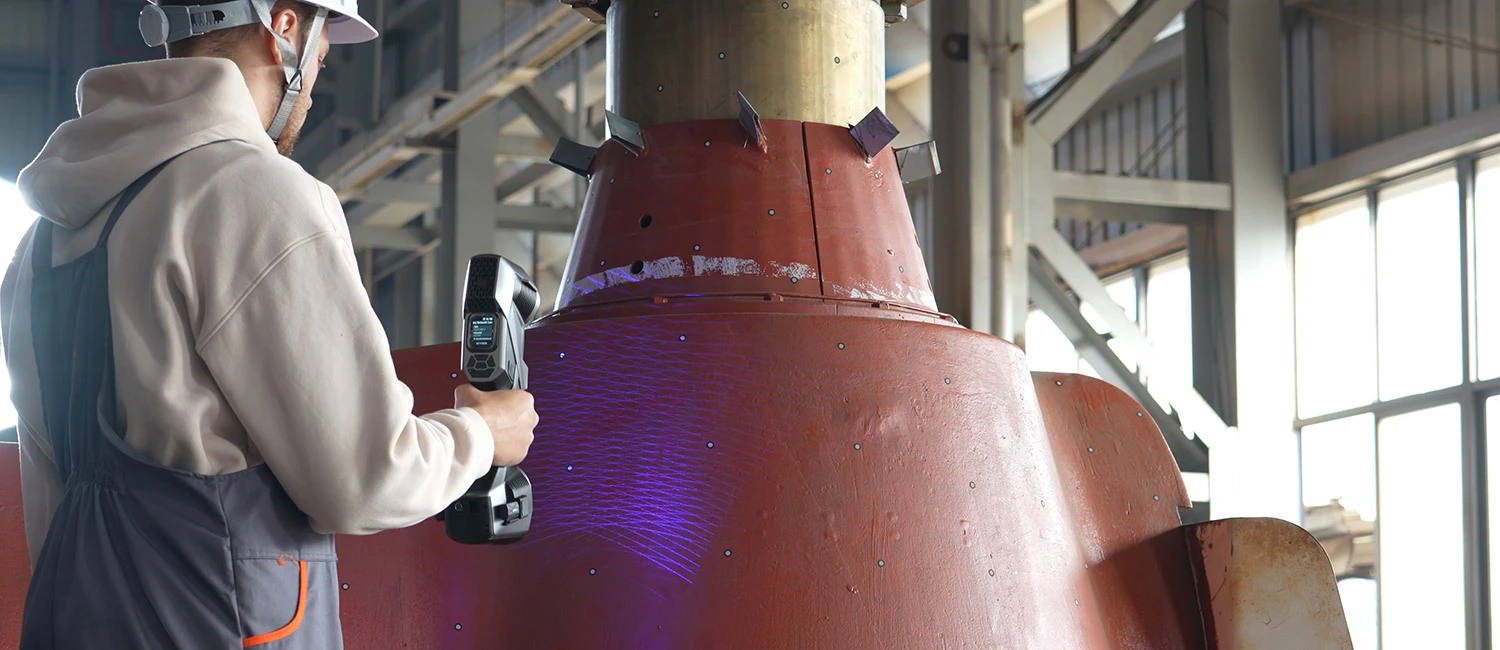

Način skeniranja dubokih provrta s jednom laserskom linijom lako bilježi teško mjerljiva područja kao šta su cilindri motora i unutarnji utori odljevaka.
04 / BEŽIČNI RAD

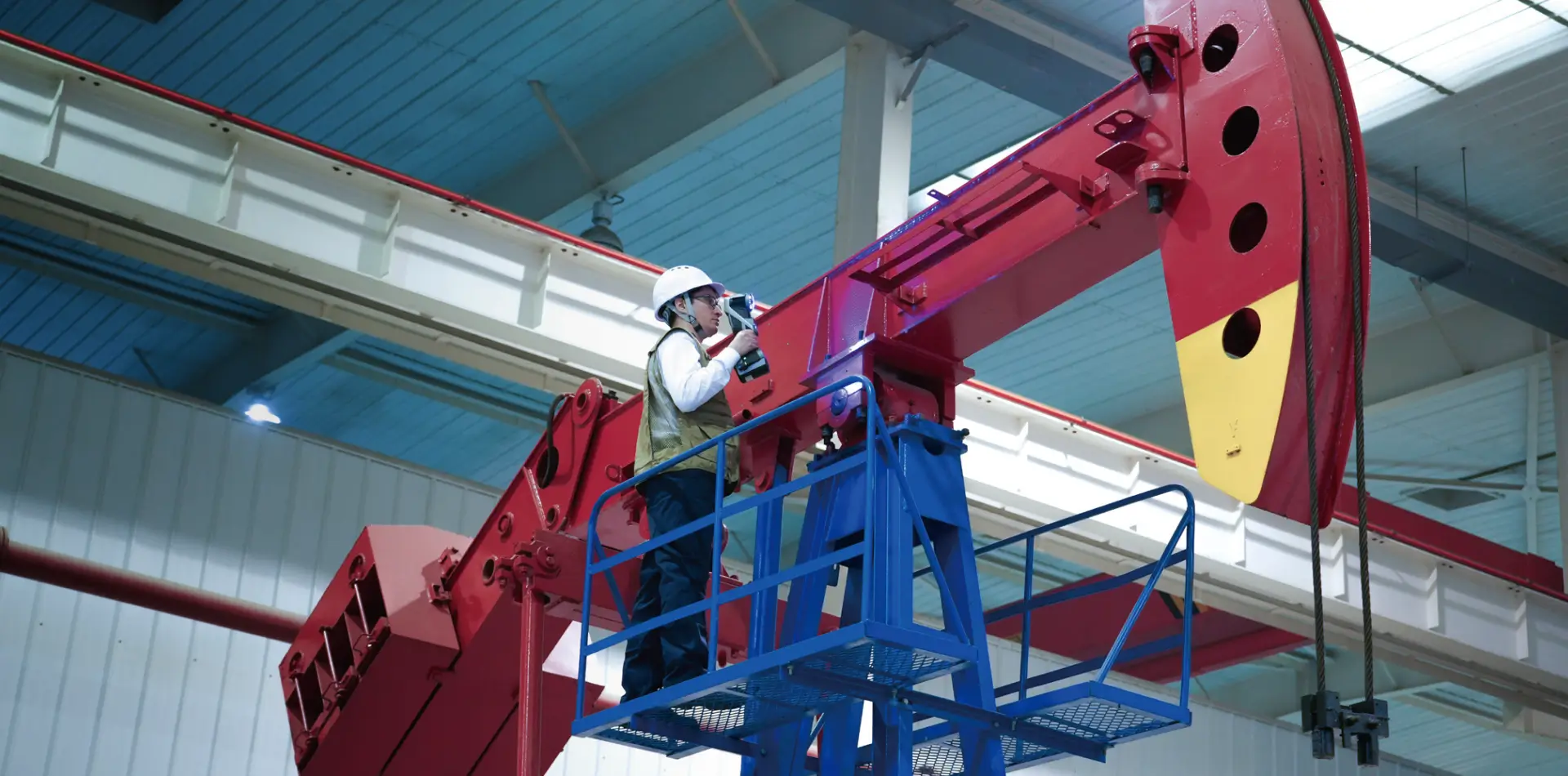

U laboratoriju, radionici ili na terenu imate pravu slobodu i s nevjerojatnom lakoćom bilježite precizne 3D podatke.

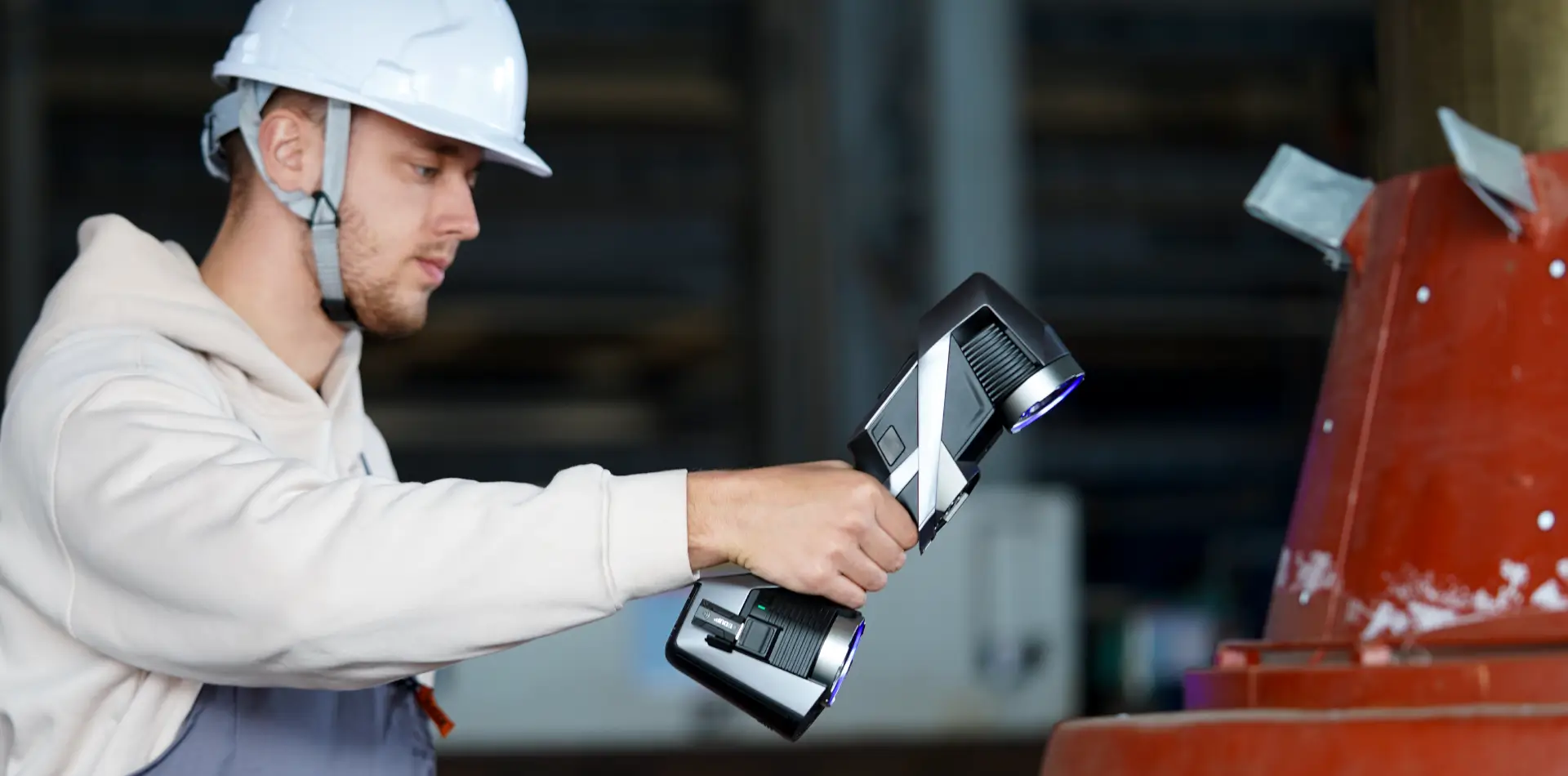

Lagana konstrukcija i upravljanje jednom rukom olakšavaju upotrebu KSCAN-E i u složenim mjernim uslovima. Potpuno bežičan i vrlo svestran, idealan je za lokacije s ograničenim pristupom struji ili bez njega.
Za obradu podataka u samom uređaju.

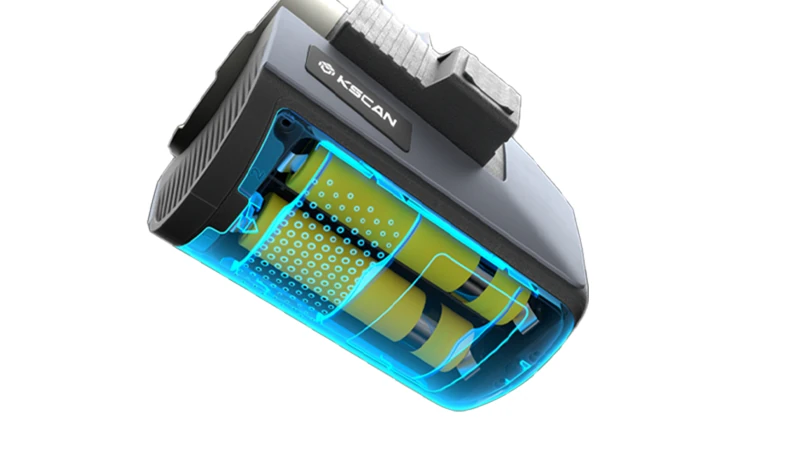

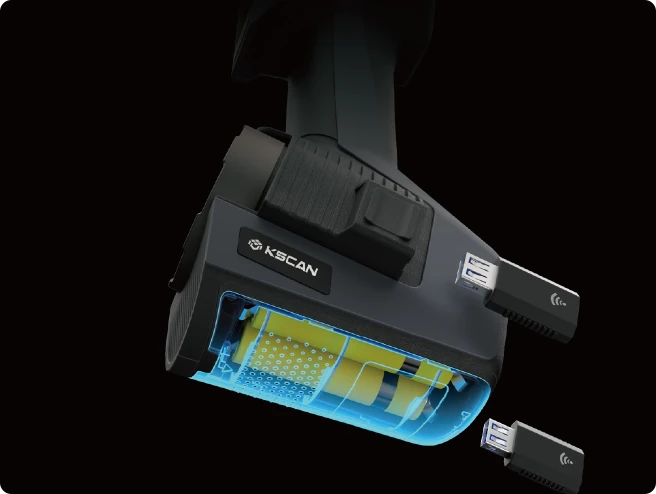

Podržava dva ciklusa napajanja.

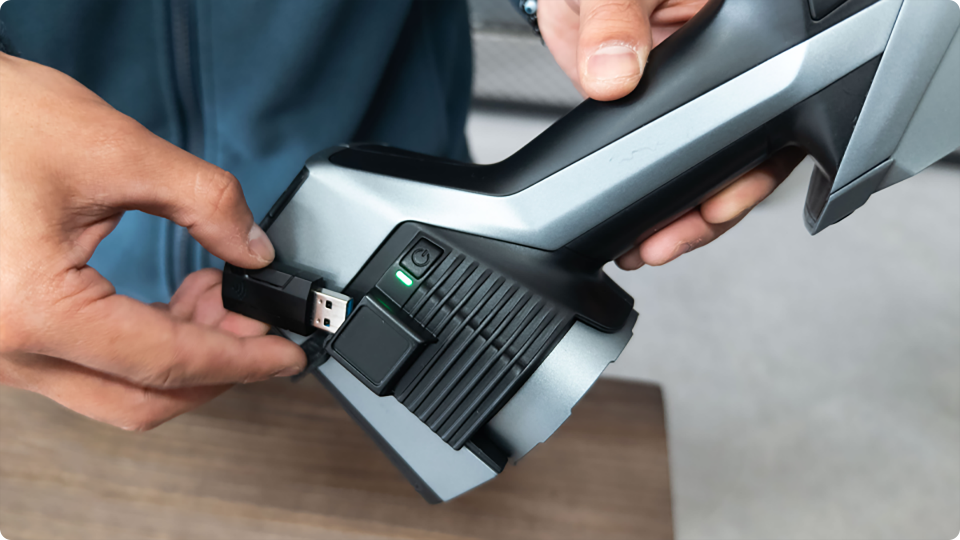

Za brz prijenos podataka.
05 / AUTOMATIZACIJA

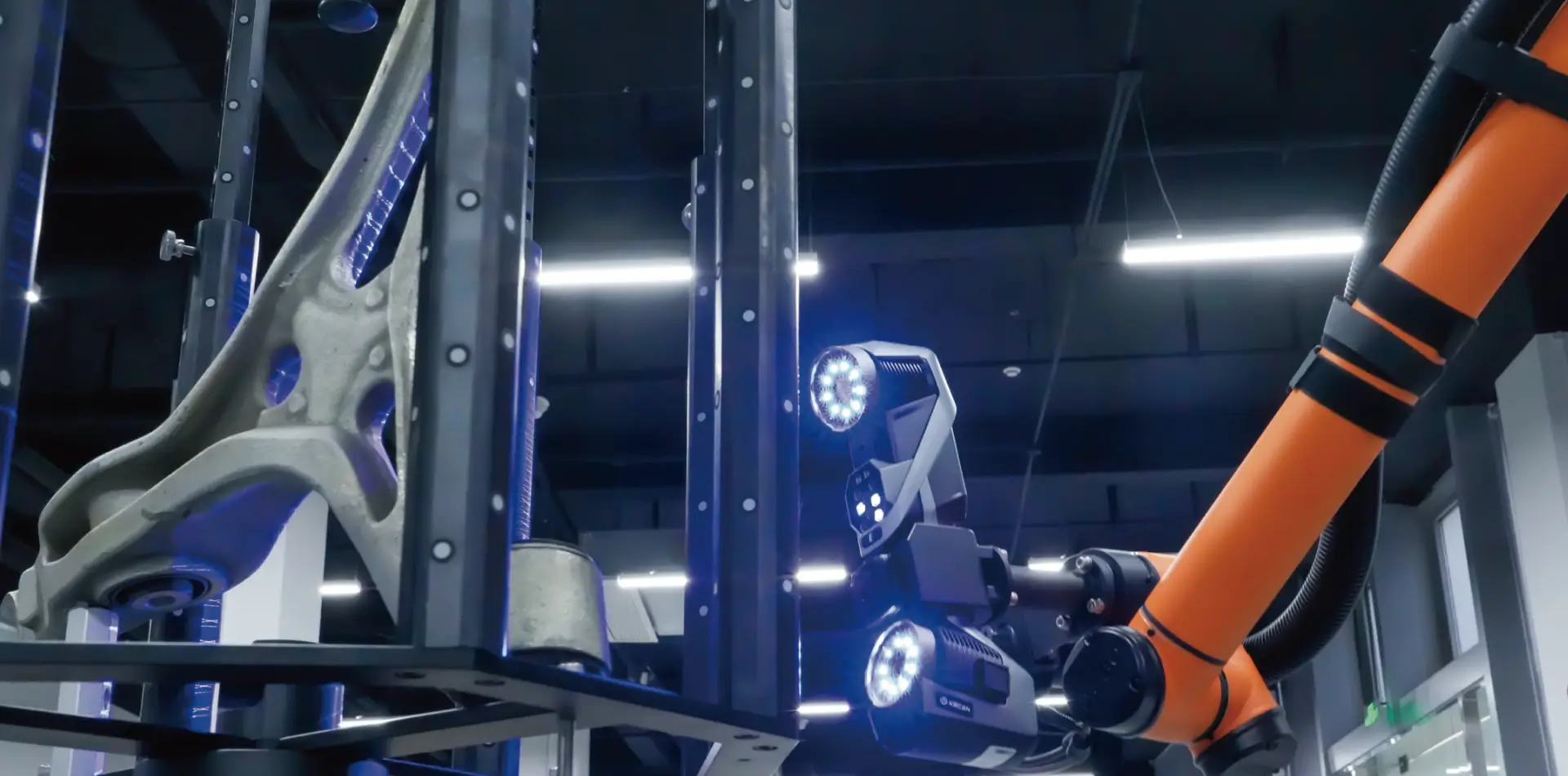

KSCAN-E možete povezati s automatiziranim sistemom za 3D kontrolu SCANOLOGY za jednostavno uvođenje i pametno upravljanje automatiziranom serijskom kontrolom.
06 / KORISNIČKO ISKUSTVO
Kompaktan zaštitni kovčeg veličine ručne prtljage za jednostavan prijevoz. Dodatni svestrani kovčeg za sigurno spremanje 3D skenera, mjerne letve i pribora.
Kabeli nisu potrebni. Uključite uređaj i usmjerivač i započnite.

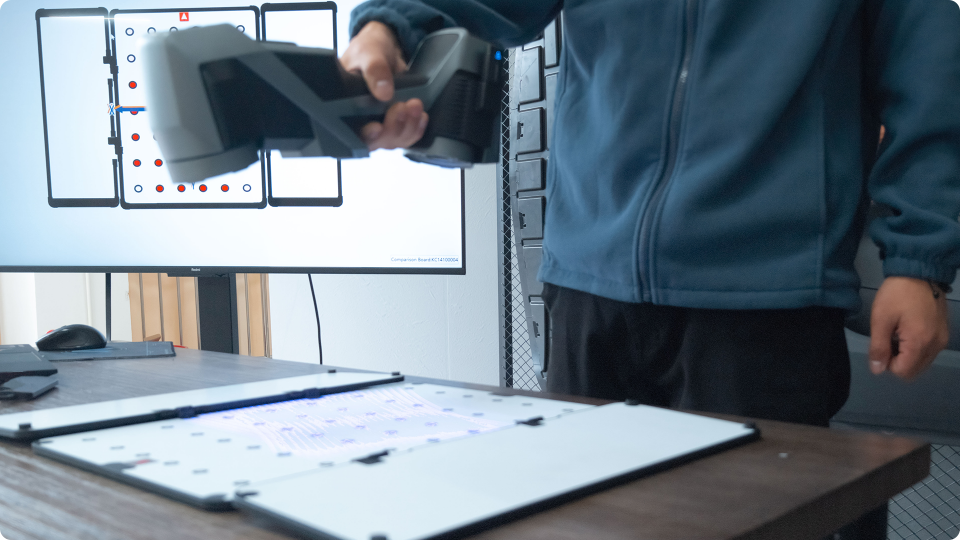

Kalibracija traje samo 20 sekundi.

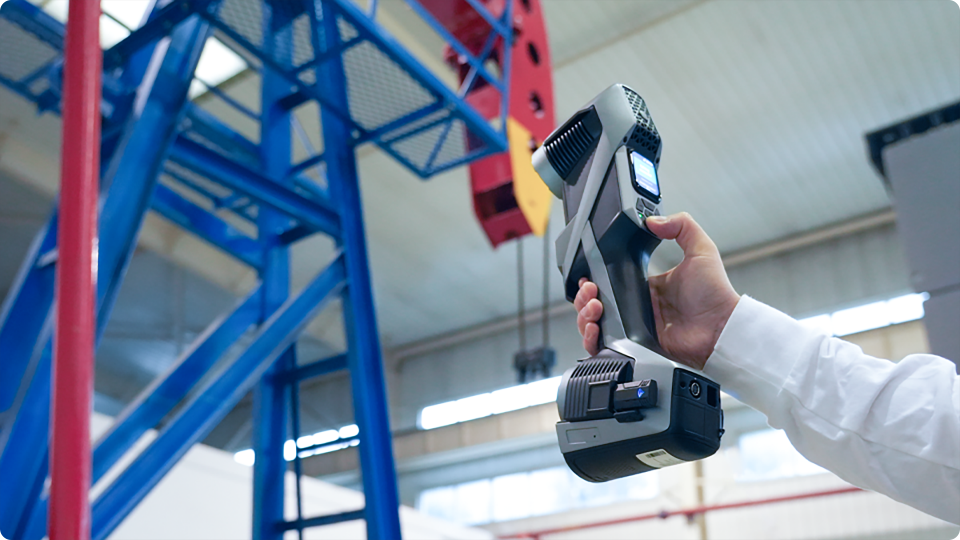

Pametno upravljanje tipkom, bez upravljanja računarm.
07 / UPRAVLJANJE

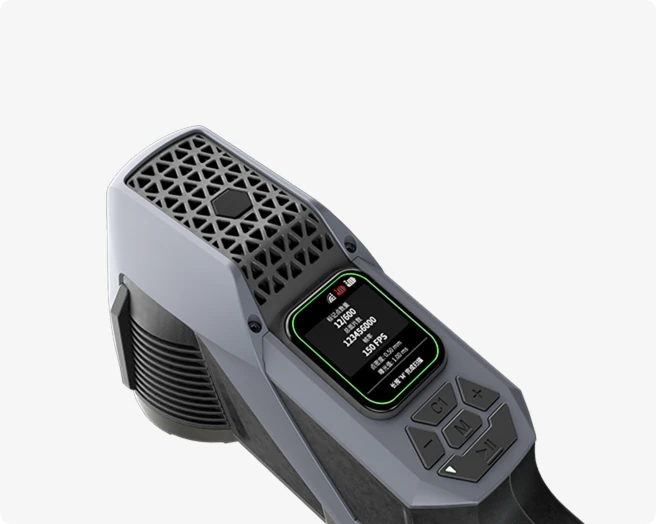

Ugrađeni zaslon osjetljiv na dodir

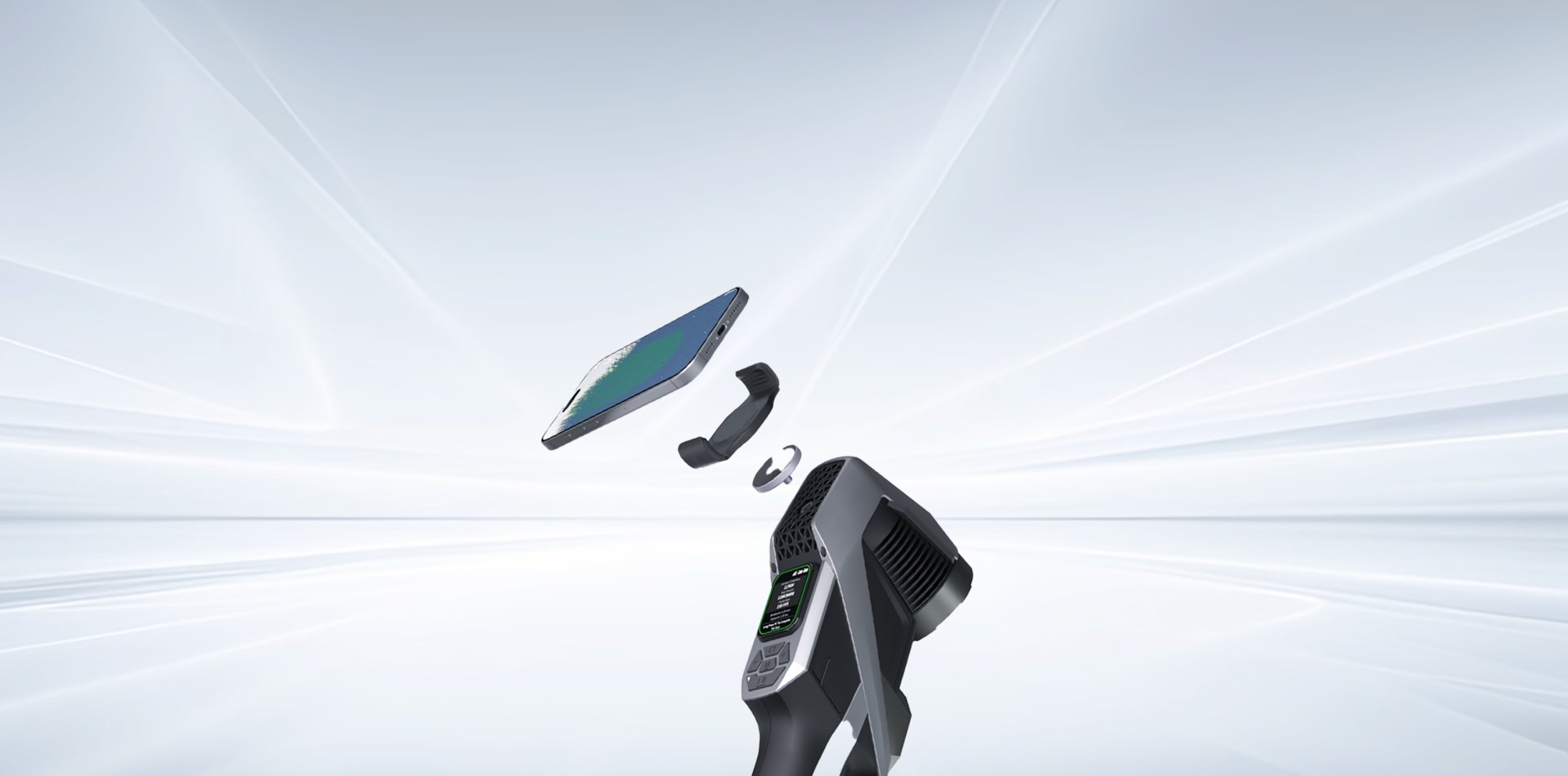

Pametno vođenje
Držač za telefon
Prilagodljiva tipka C108 / TEHNIČKI PODACI
| Tip | KSCAN-E | |
|---|---|---|
| Način skeniranja | Ultrabrzo skeniranje | 108 plavih laserskih linija (tehnologija četiri križa) |
| Vrlo fino skeniranje | 17 paralelnih plavih laserskih linija | |
| Skeniranje velikih površina | 38 infracrvenih laserskih linija (križnih) | |
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | |
| Skeniranje provrta i rubova | Pametna kontrola rubova | |
| Fotogrametrija | Prilagodljiva fotogrametrija | |

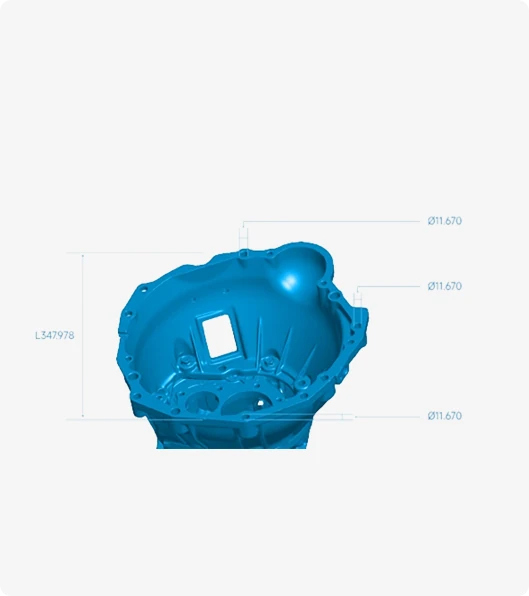

| Tačnost (1) | 0,020 mm | |
| Volumetrijska tačnost (1) | Standardno | 0,015 mm + 0,030 mm/m |
| Prilagodljiva fotogrametrija (2) | 0,015 mm + 0,015 mm/m | |
| U kombinaciji s MSCAN-L15 | 0,015 mm + 0,012 mm/m | |
| Pogreška oblika (1) | Sferičnost | 0,030 mm |
| Ravnost | 0,050 mm | |
| Brzina skeniranja | do 8.290.000 mjerenja/s | |
| Područje skeniranja | do 1440 mm × 1000 mm | |
| Radna udaljenost | Skeniranje velikih površina | 600–1500 mm (optimalna udaljenost 900 mm) |
| Ultrabrzo skeniranje | 200–700 mm (optimalna udaljenost 320 mm) | |
| Vrlo fino skeniranje | 150–300 mm (optimalna udaljenost 220 mm) | |
| Veličina predmeta | 0,05–8 m | |
| Razred lasera | Razred Ⅱ (siguran za oči) | |
| Razlučivost | do 0,010 mm | |
| Dimenzije | 344 mm × 124 mm × 99 mm | |
| Veza | Sučelje | USB 3.0 Type-B |
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | |
| Bežični standard | Wi-Fi 6, 802.11a/b/g/n/ac/ax | |

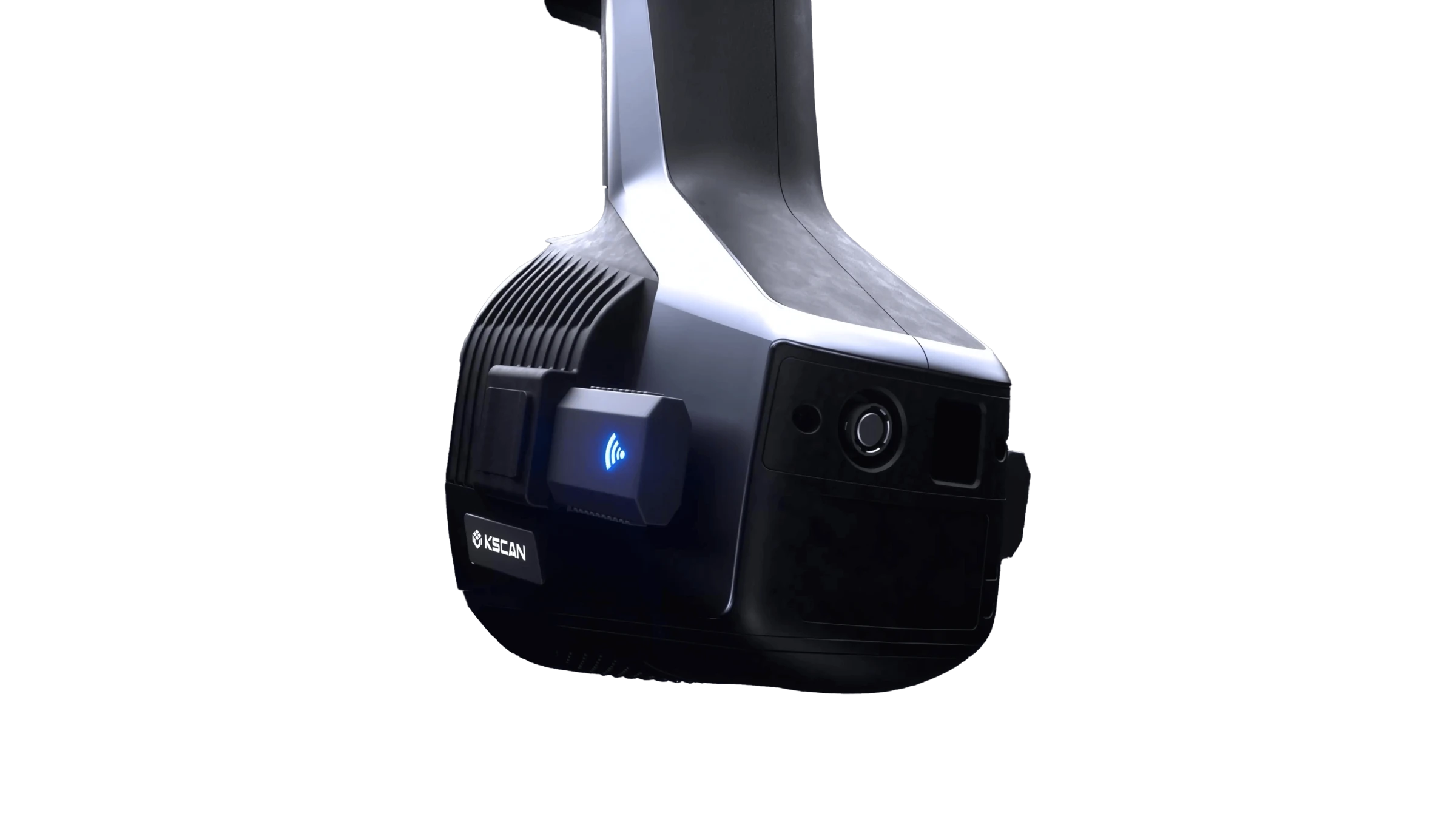

| Bežična veza | Podrška za dvostruki WNIC | |
| Pametni bežični način | Podržano | |
| Neprekidno napajanje | Podržano | |
| Prilagodljivost okolini | Radno okruženje | Bez ventilatora, prikladno za radionice |
| Radna temperatura | −10 °C do 40 °C | |
| Radna vlažnost | 10–90 % RH | |
| Stupanj zaštite | IP50 | |
| Patenti | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B | |
(1) Akreditirano prema ISO 17025: učinkovitost je ocijenjena prema normi ISO 10360-13, smjernici VDI/VDE 2634, 3. dio, i specifikaciji JJF1951.
(2) U kombinaciji s visokopreciznom mjernom letvom od 800 mm.
Proizvođač zadržava pravo tumačenja i izmjene parametara i slika u zakonskim okvirima.
RAČUNAR ZA RAD
Kakav računar trebate za rad sa skenerom? SCANOLOGY za sve svoje skenere navodi zahtjeve u nastavku. Minimum je donja granica za rad softvera. Preporuku proizvođač savjetuje za glatki rad s većim skenovima.
| Komponenta | Opći minimum | Opća preporuka |
|---|---|---|
| Procesor | Intel Core i7, 12. generacija ili noviji | Intel Core i9, 13. generacija ili noviji |
| Memorija RAM | Najmanje 32 GB DDR5 | Najmanje 64 GB DDR5 |
| Grafička kartica | Zasebna NVIDIA, najmanje 6 GB VRAM | Zasebna NVIDIA, najmanje 12 GB VRAM |
| Operacijski sistem | Windows 10 ili Windows 11 | Windows 10 Pro ili Windows 11 Pro |
| SSD | Nije navedeno u tablici proizvođača | Nije navedeno u tablici proizvođača |
Izvor: SCANOLOGY, česta pitanja o potrebnom računaru.
Prijedlog za rad, ne službeni pojedinačni zahtjev modela. VRAM je memorija grafičke kartice i nije isto što i RAM. Kapaciteti SSD-a prijedlog su 3D ING-a.
| Model | KSCAN-E |
|---|---|
| Procesor | Intel Core i9, 13. gen. ili noviji |
| Memorija RAM | 64 GB DDR5 |
| Grafika (VRAM) | NVIDIA RTX, 12 GB VRAM |
| NVMe SSD | 2 TB |
| Operacijski sistem | Windows 11 Pro |
| Objavljene veze sistema | USB 3.0 Type-B na uređaju; Wi-Fi 6 |
| Namjena prijedloga | Više načina skeniranja i raznoliki mjerni projekti. |
| Napomena | Za redovitu obradu velikih sklopova razmislite o 128 GB DDR5, 16 GB VRAM-a i 2 TB NVMe. |
Konfiguracija je prijedlog za rad prema predviđenom opsegu projekta. SCANOLOGY objavljuje opće minimalne i preporučene zahtjeve; zasebno službeno potvrđeni zahtjevi za ovaj model u pregledanim izvorima nisu navedeni. Prije odabira računara provjeravamo kompatibilnost s konkretnim mjernim kompletom i korištenim softverom.
09 / PRIMJENA
10 / SOFTVER

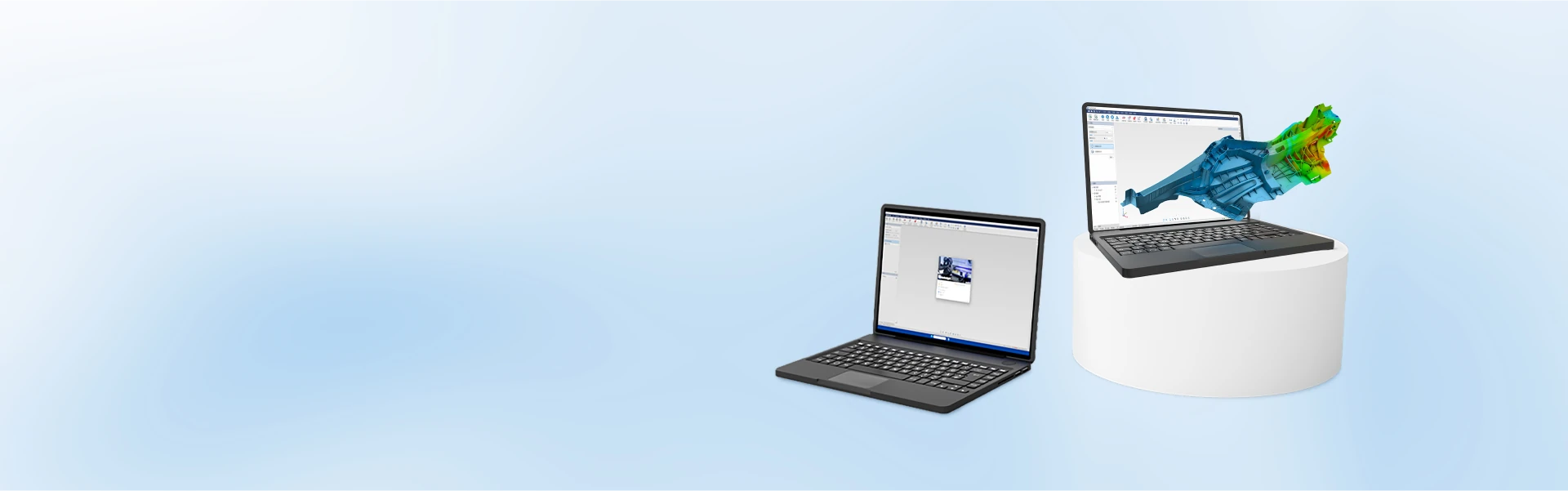

DefinSight cjelovitom mjeriteljskom platformom pokreće 3D skener KSCAN-E i omogućuje napredno 3D skeniranje i kontrolu. Intuitivno sučelje, visoka kompatibilnost i učinkovita obrada podataka besprijekorno rade sa skenerom i osiguravaju brže, preciznije i vrlo detaljno prikupljanje i analizu 3D podataka.
