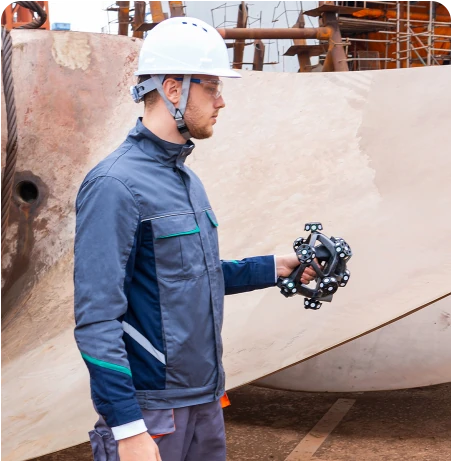

Više načina skeniranja
Podržava ultrabrzo skeniranje, vrlo fino skeniranje i skeniranje dubokih provrta te se prilagođava različitim potrebama skeniranja.
SCANOLOGY / PAMETAN I BEŽIČAN 3D SISTEM ZA SKENIRANJE
NimbleTrack-CR
Preciznost u detaljima, mjerenje bez ograničenja.
NimbleTrack-CR
01 / ISTAKNUTO
NimbleTrack-CR pametan je i bežičan 3D sistem za skeniranje posebno osmišljen za bilježenje najsitnijih detalja. Temelji se na prednostima serije NimbleTrack – bežičnoj slobodi, laganoj i prijenosnoj konstrukciji te visokoj tačnosti – i kao rješenje nove generacije pomiče granice 3D digitalizacije.
Snažnim industrijskim kamerama i pametnim algoritmima NimbleTrack-CR bilježi i najsitnije značajke i najsloženije strukture iznimnom detaljnošću i tačnošću. U industrijskoj kontroli kvaliteta ili očuvanju kulturne baštine daje precizne i detaljne skenove te otvara nove mogućnosti u proizvodnji, istraživanju i restauraciji.
Lagana i prijenosna konstrukcija
Prečnik 230 mm i masa 1,3 kg. Skener je osmišljen za prenosivost, iznimno je kompaktan i lagan te u cijelosti stane u jedan kovčeg za jednostavan prijevoz i spremanje.
02 / ZNAČAJKE
Bilježenje detalja bez premca
NimbleTrack-CR ima najsuvremeniji optički slikovni sistem i pametne algoritme, upotpunjene naprednom tehnologijom križeva i obradom slike na subpikselnoj razini za iznimnu tačnost. Sistem precizno bilježi sitne detalje i ostvaruje načelo »što vidite, to dobivate«.

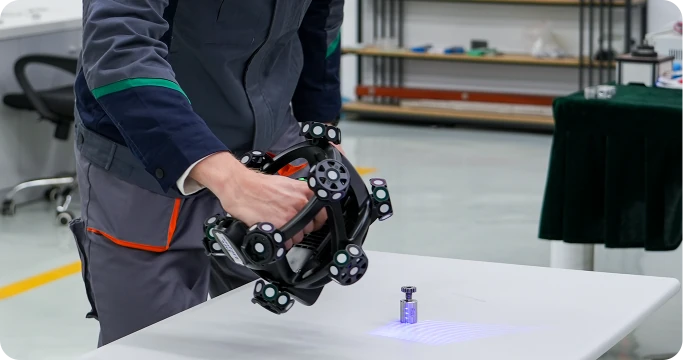

Industrijsko mjerenje
Temelji se na iskustvu firme SCANOLOGY u industrijskom mjeriteljstvu te osigurava odlično bilježenje detalja i precizno mjerenje, pa je pouzdan alat za kontrolu kvaliteta i optimizaciju procesa.
Namijenjen je malim i srednje velikim dijelovima, precizno bilježi sitne greške i složene značajke te osigurava precizno mjerenje složenih krivulja i obrisa, primjerice turbinskih lopatica.
ISO 17025certificirano
0,025 mmtačnost sistema
0,020 mmtačnost samog skeneraUmjetnost i kulturna baština
Način za očuvanje baštine ima certifikat lasera razreda I, što osigurava beskontaktno 3D skeniranje bez oštećenja. Od osjetljive lončarije i oslikane keramike do složenih brončanih uzoraka i natpisnih stela sistem bilježi detalje predmeta mjeriteljskom tačnošću i bez opasnosti od oštećenja površine. Ovo inovativno rješenje omogućuje siguran i pouzdan pristup arheološkoj restauraciji i dokumentiranju kulturne baštine.
Osigurava vrlo vjerne skenove predmeta, kipova i glaziranih površina te precizne podatke za digitalno arhiviranje, restauraciju i virtualne izložbe.
0,010 mmnajveća razlučivost
Laser razreda Iu načinu za očuvanje kulturne baštine
Beskontaktnoi bez oštećenja
03 / FLEKSIBILNOST
Fleksibilan i sve u jednom

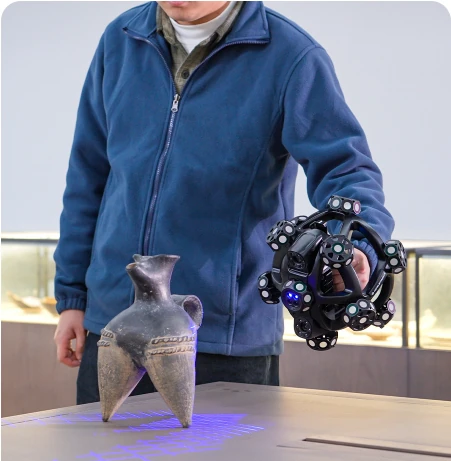

Prilagodljiv različitim okruženjima
Svladava dijelove različitih veličina i vrsta u zatvorenom i na otvorenom, i na izravnoj sunčevoj svjetlosti.

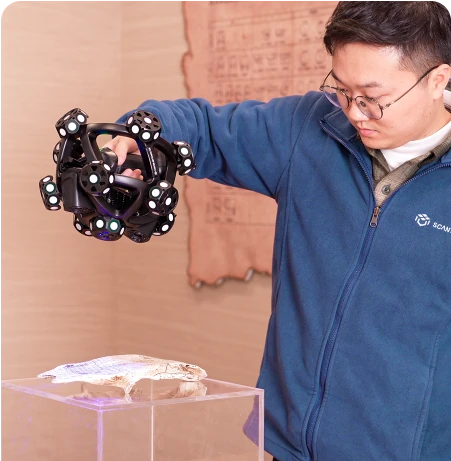

Kompatibilnost s više materijala
Skenira tekstil, keramiku, broncu, lim i druge materijale bez raspršivih premaza i tako štiti površinu od oštećenja.

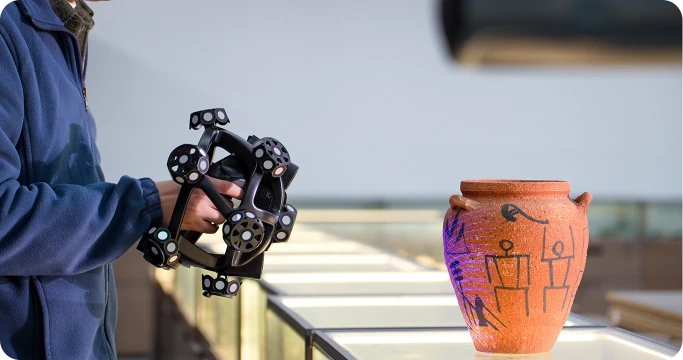

Odličan za zaštitu kulturne baštine
3D sken + mapiranje tekstura. Besprijekorno očuvanje kulturne baštine integriranim digitalnim postupkom firme SCANOLOGY koji pokreću snažan 3D softver i softver za mapiranje tekstura visoke razlučivosti. Visokopreciznim 3D skeniranjem i pametnim mapiranjem tekstura vjerno rekreira boje, teksture i geometriju u zadivljujućim, životnim detaljima.
04 / BEŽIČNI RAD
Bežično mjerenje
NimbleTrack-CR uključuje rubno računalstvo za brzu i stabilnu obradu podataka. Ugrađene baterije u 3D skeneru i trackeru omogućuju neprekidno skeniranje bez vanjskog napajanja te više fleksibilnosti i učinkovitosti.
- – Ugrađeni računski modul
- – Ugrađene baterije
- – Konstrukcija s bežičnom mrežnom karticom (WNIC)
05 / SOFTVER
Mjerenje uz podršku softvera
Pametna razlučivost
Prije početka skeniranja automatski prilagođava razlučivost značajkama predmeta i okruženju.
Indikatori u boji
Skenirana i neskenirana područja prikazuje u različitim bojama, što korisnicima u stvarnom vremenu pomaže prepoznati slijepe tačke ili podatke koji nedostaju te poboljšava cjelovitost i tačnost skena.
Više razlučivosti u stvarnom vremenu
Korisnicima omogućuje prilagodbu razlučivosti tijekom skeniranja prema složenosti predmeta, tako da je precizno zabilježen svaki važan detalj.
06 / PROŠIRENJA
Fleksibilna kompatibilnost
Pametno otkrivanje rubova
NimbleTrack ima dodatni modul za precizno otkrivanje rubova koji radi mjerenjem sivih tonova. Korisnici mogu precizno pregledati zatvorene značajke kao šta su provrti, utori i rubovi te dobiti podatke poput položaja i prečnika.
i-Probe 500
Sondom za praćenje i-Probe možete mjeriti nedostupna područja kao šta su referentni provrti i skrivene tačke. Ova kontaktna mjerna sonda daje precizne rezultate u žičnoj i bežičnoj izvedbi.
Mjerenje s više trackera
Mjerno područje možete dinamički proširiti dodavanjem i-Trackera i tako mjeriti velike predmete bez gubitka tačnosti.
07 / PRIMJENA
Područja primjene
08 / TEHNIČKI PODACI
Tehničke specifikacije
| Tip | NimbleTrack-CR | |
|---|---|---|
| Način skeniranja | Ultrabrzo skeniranje | 17 plavih laserskih križeva |
| Vrlo fino skeniranje | 7 vzporednih modrih laserskih linij | |
| Skeniranje dubokih provrta | 1 plava laserska linija | |
| Tačnost samog skenera (1) | Do 0,020 mm | |
| Tačnost sistema (1) | Do 0,025 mm | |
| Udaljenost praćenja po i-Trackeru | 3200 mm | |
| Volumetrijska tačnost (2) (udaljenost praćenja 3,2 m) | 0,064 mm | |
| Volumetrijska tačnost (s fotogrametrijskim sistemom MSCAN-L15) | 0,044 mm + 0,012 mm/m | |
| Tačnost položaja provrta | 0,050 mm | |
| Razred lasera | Razred II (siguran za oči) | |
| Razlučivost do | 0,010 mm | |
| Radna udaljenost | 250 mm | |
| Dubinska oštrina | 300 mm | |
| Područje skeniranja do | 150 mm × 190 mm | |
| Brzina sličica | 120 fps | |
| Brzina mjerenja do | 4.900.000 mjerenja/s | |
| Dimenzije i-Scannera | 238 mm × 203 mm × 230 mm | |
| Masa i-Scannera | 1,3 kg (neto masa) 1,4 kg (s baterijom i bežičnim modulom) | |
| Dimenzije i-Trackera | 570 mm × 87 mm × 94 mm | |
| Masa i-Trackera | 2,2 kg (neto masa) 2,6 kg (s baterijom i bežičnim modulom) | |
| Veličina zaštitnog kovčega | 1000 mm × 425 mm × 280 mm | |
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | |
| Radna temperatura | −10 °C do 40 °C | |
| Radna vlažnost (bez kondenzacije) | 10–90 % RH | |
| Bežični načini rada | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, bežično praćenje s više trackera, kontrola rubova | |
| Bežični standard | Wi-Fi 6, 802.11a/b/g/n/ac/ax | |
| Sučelje | USB 3.0, gigabitni Ethernet | |
| Patenti | CN109000582B, CN210567185U, CN114001696B, CN113514008B, CN114627249B, CN218103238U, CN115289974B, CN115661369B, CN110992393B, CN113432561B, CN219834226U, CN219829788U, CN116206069B, CN222027649U, CN308982243S, CN308982242S, CN222279678U, US10309770B2, US11060853B2, KR102096806B1, US11493326B2, US12725299B2, DE202025004261U1 | |
(1) Akreditirano prema ISO 17025: na temelju smjernice VDI/VDE 2634, 3. dio, i specifikacije JJF 1951 ocijenjena je pogreška ticanja (veličina) (PS).
(2) Akreditirano prema ISO 17025: na temelju smjernice VDI/VDE 2634, 3. dio, i specifikacije JJF 1951 ocijenjena je pogreška razmaka kugli (SD).
RAČUNAR ZA RAD
Računar za rad sa skenerom
Kakav računar trebate za rad sa skenerom? SCANOLOGY za sve svoje skenere navodi zahtjeve u nastavku. Minimum je donja granica za rad softvera. Preporuku proizvođač savjetuje za glatki rad s većim skenovima.
| Komponenta | Opći minimum | Opća preporuka |
|---|---|---|
| Procesor | Intel Core i7, 12. generacija ili noviji | Intel Core i9, 13. generacija ili noviji |
| Memorija RAM | Najmanje 32 GB DDR5 | Najmanje 64 GB DDR5 |
| Grafička kartica | Zasebna NVIDIA, najmanje 6 GB VRAM | Zasebna NVIDIA, najmanje 12 GB VRAM |
| Operacijski sistem | Windows 10 ili Windows 11 | Windows 10 Pro ili Windows 11 Pro |
| SSD | Nije navedeno u tablici proizvođača | Nije navedeno u tablici proizvođača |
Izvor: SCANOLOGY, česta pitanja o potrebnom računaru.
Prijedlog konfiguracije 3D ING
Prijedlog za rad, ne službeni pojedinačni zahtjev modela. VRAM je memorija grafičke kartice i nije isto što i RAM. Kapaciteti SSD-a prijedlog su 3D ING-a.
| Model | NimbleTrack-CR |
|---|---|
| Procesor | Intel Core i9, 13. gen. ili noviji |
| Memorija RAM | 64 GB DDR5 |
| Grafika (VRAM) | NVIDIA RTX, 12 GB VRAM |
| NVMe SSD | 2 TB |
| Operacijski sistem | Windows 11 Pro |
| Objavljene veze sistema | USB 3.0; Gigabit Ethernet; Wi-Fi 6 |
| Namjena prijedloga | Detaljni skenovi i kontrola geometrije. |
| Napomena | Kod velikih detaljnih modela smislena je dodatna rezerva RAM-a; zaseban službeni prag nije potvrđen. |
Konfiguracija je prijedlog za rad prema predviđenom opsegu projekta. SCANOLOGY objavljuje opće minimalne i preporučene zahtjeve; zasebno službeno potvrđeni zahtjevi za ovaj model u pregledanim izvorima nisu navedeni. Prije odabira računara provjeravamo kompatibilnost s konkretnim mjernim kompletom i korištenim softverom.
09 / VIDEO
10 / BROŠURA
Preuzmite brošuru
Pozivamo vas da preuzmete detaljnu brošuru. SCANOLOGY nudi cjelovite odgovore na česta pitanja o svom 3D skeneru.
