01 / ISTAKNUTO
NimbleTrack potpuno je novi bežični optički 3D sistem za skeniranje firme SCANOLOGY koji spaja bežičnu slobodu, skeniranje bez markera, precizna mjerenja i prenosivost.
Osigurava visoku učinkovitost i fleksibilnost za dijelove svih veličina, od složenih komponenti do vrlo velikih obradaka. NimbleTrack postavlja novi standard za učinkovito i pametno 3D mjerenje.
02 / ZNAČAJKE
U načinu brzog skeniranja s 54 plave laserske linije postiže do 6,63 milijuna mjerenja u sekundi.
Algoritmima za rubnu kalibraciju i stabilnom strukturom CFFIM tracker NimbleTrack omogućuje udaljenost praćenja od 4,2 m.
Idealan je za male do srednje velike predmete, a njime precizno i jednostavno skenirate i velike i vrlo velike dijelove.
03 / TAČNOST
Na temelju mjeriteljskog hardvera i vlastitih algoritama ovaj način postiže tačnost sistema do 0,025 mm i volumetrijsku tačnost od 0,059 mm. Radi bez markera i idealan je za dinamičko skeniranje malih do srednje velikih dijelova.
NimbleTrack ima inovativan dvostruki sistem koji spaja optičko 3D skeniranje s ručnim skeniranjem velikih površina i prilagođava se različitim mjernim potrebama. Zahvaljujući ugrađenoj laserskoj projekciji tracker možete koristiti kao ručni 3D skener za bilježenje oblaka tačaka. Ovaj način povećava doseg i fleksibilnost skeniranja i idealan je za precizno mjerenje velikih dijelova.
NimbleTrack uključuje tehnologiju prilagodljive fotogrametrije koja osigurava iznimnu tačnost na dugim i kratkim mjernim udaljenostima. Uklanja kumulativne pogreške te osigurava stalnu volumetrijsku tačnost i visokoprecizne rezultate pri velikim i detaljnim mjerenjima.
04 / BEŽIČNI RAD
Bez kabela NimbleTrack pruža pravu bežičnu slobodu. Snažnim baterijama i naprednim rubnim računalstvom i 3D skener i tracker podržavaju bežična mjerenja i stabilan brz prijenos podataka bilo kada i bilo gdje. Pri skeniranju na otvorenom, u područjima s ograničenim napajanjem, na vrlo velikim dijelovima ili u skučenim prostorima osigurava glatka, tačna i učinkovita 3D mjerenja.
05 / PROŠIRENJA
Prilagođenim adapterima u stvarnom vremenu bilježite 6D položaj ciljnih predmeta. Sistem precizno prati odstupanja položaja i u okruženjima s vibracijama ili složenim okruženjima, šta je idealno za ispitivanja sudara, vazduhoplovnu montažu, kalibraciju robota i korekcije apsolutne tačnosti.
Sondom za praćenje i-Probe možete mjeriti nedostupna područja kao šta su referentni provrti i skrivene tačke. Ova kontaktna mjerna sonda daje precizne rezultate u žičnoj i bežičnoj izvedbi.
NimbleTrack ima dodatni modul za precizno otkrivanje rubova koji radi mjerenjem sivih tonova. Korisnici mogu precizno pregledati zatvorene značajke kao šta su provrti, utori i rubovi te dobiti podatke poput položaja i prečnika.
i-Hole proširuje optičko mjerenje prepoznavanjem rubova otvora. Analiza sivih vrijednosti i dodatno osvjetljenje omogućuju određivanje položaja i prečnika te pregled geometrijskih značajki na dijelu.
SCANOLOGY predstavlja inteligentno prepoznavanje rubova kao dodatnu mogućnost za TrackScan Sharp i NimbleTrack Gen2. Odgovarajuću konfiguraciju provjerite s firmom 3D ING.
Pošaljite upit za opciju i-Hole →
06 / TEHNIČKI PODACI
| Tip | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 | |
|---|---|---|---|
| Način skeniranja | Ultrabrzo skeniranje | 54 plave laserske linije | |
| Vrlo fino skeniranje | 17 paralelnih plavih laserskih linija | ||
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | ||
| Skeniranje velikih površina | 54 plave laserske linije | ||
| Fotogrametrija | Prilagodljiva fotogrametrija | ||
| Tačnost samog skenera (1) | Do 0,020 mm | ||
| Tačnost sistema (1) | Do 0,025 mm | ||
| Udaljenost praćenja po i-Trackeru | 3500 mm | 4200 mm | |
| Volumetrijska tačnost (1) | Udaljenost praćenja 3,5 m | 0,060 mm | 0,059 mm |
| Udaljenost praćenja 4,2 m | / | 0,072 mm | |
| S fotogrametrijskim sistemom (2) | 0,044 mm + 0,012 mm/m | ||
| Skeniranje samo trackerom (2) | 0,072 mm + 0,012 mm/m | ||
| Tačnost položaja provrta | 0,050 mm | ||
| Razred lasera | Razred Ⅱ (siguran za oči) | ||
| Razlučivost do | 0,020 mm | ||
| Radna udaljenost | 300 mm | ||
| Dubinska oštrina | 400 mm | ||
| Područje skeniranja do | 500 mm × 600 mm | ||
| Brzina sličica | 120 fps | ||
| Brzina mjerenja do | 6.630.000 mjerenja/s | ||
| Dimenzije i-Scannera | 252 mm × 195 mm × 260 mm | ||
| Masa i-Scannera | 1,3 kg (neto masa) 1,4 kg (s baterijom i bežičnim modulom) | ||
| Dimenzije i-Trackera | 570 mm × 87 mm × 94 mm | ||
| Masa i-Trackera | 2,2 kg (neto masa) 2,6 kg (s baterijom i bežičnim modulom) | ||
| Veličina zaštitnog kovčega | 1000 mm × 425 mm × 280 mm | ||
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | ||
| Radna temperatura | −10 °C do 40 °C | ||
| Radna vlažnost (bez kondenzacije) | 10–90 % RH | ||
| Bežični načini rada | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, bežično praćenje s više trackera, kontrola rubova | ||
| Bežični standard | Wi-Fi 6, 802.11a/b/g/n/ac/ax | ||
| Sučelje | USB3-B, gigabitni Ethernet priključak | ||
| Patenti | CN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113766083B, CN222015590U, CN222027649U, CN308982243S, CN308982242S, CN222104664U, CN222279677U, CN222279678U, CN222321625U, CN222317979U, CN222317980U, CN222356423U, CN222353116U, CN222560923U, CN222865846U, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, US12725299B2, DE202025004261U1 | ||
(1) Akreditirano prema ISO 17025: učinkovitost je ocijenjena prema specifikaciji JJF1951 i smjernici VDI/VDE 2634, 3. dio.
(2) U kombinaciji s visokopreciznom mjernom letvom.
RAČUNAR ZA RAD
Kakav računar trebate za rad sa skenerom? SCANOLOGY za sve svoje skenere navodi zahtjeve u nastavku. Minimum je donja granica za rad softvera. Preporuku proizvođač savjetuje za glatki rad s većim skenovima.
| Komponenta | Opći minimum | Opća preporuka |
|---|---|---|
| Procesor | Intel Core i7, 12. generacija ili noviji | Intel Core i9, 13. generacija ili noviji |
| Memorija RAM | Najmanje 32 GB DDR5 | Najmanje 64 GB DDR5 |
| Grafička kartica | Zasebna NVIDIA, najmanje 6 GB VRAM | Zasebna NVIDIA, najmanje 12 GB VRAM |
| Operacijski sistem | Windows 10 ili Windows 11 | Windows 10 Pro ili Windows 11 Pro |
| SSD | Nije navedeno u tablici proizvođača | Nije navedeno u tablici proizvođača |
Izvor: SCANOLOGY, česta pitanja o potrebnom računaru.
Prijedlog za rad, ne službeni pojedinačni zahtjev modela. VRAM je memorija grafičke kartice i nije isto što i RAM. Kapaciteti SSD-a prijedlog su 3D ING-a.
| Model | NimbleTrack-C Gen2 | NimbleTrack-E Gen2 |
|---|---|---|
| Procesor | Intel Core i9, 13. gen. ili noviji | Intel Core i9, 13. gen. ili noviji |
| Memorija RAM | 64 GB DDR5 | 64 GB DDR5 |
| Grafika (VRAM) | NVIDIA RTX, 12 GB VRAM | NVIDIA RTX, 12 GB VRAM |
| NVMe SSD | 2 TB | 2 TB |
| Operacijski sistem | Windows 11 Pro | Windows 11 Pro |
| Objavljene veze sistema | USB3-B na uređaju; Gigabit Ethernet; Wi-Fi 6 | USB3-B na uređaju; Gigabit Ethernet; Wi-Fi 6 |
| Namjena prijedloga | Mobilni optički sistem s bilježenjem i obradom podataka. | Mobilno mjerenje i detaljna obrada skenova. |
| Napomena | Provjerite vezu računara s mjernim kompletom; USB Type-B ne znači zahtjev za priključkom Type-B na računaru. | Za opsežne sklopove i mnogo gustih skenova razmislite o 128 GB DDR5, 16 GB VRAM-a i 2 TB NVMe. |
Konfiguracija je prijedlog za rad prema predviđenom opsegu projekta. SCANOLOGY objavljuje opće minimalne i preporučene zahtjeve; zasebno službeno potvrđeni zahtjevi za ovaj model u pregledanim izvorima nisu navedeni. Prije odabira računara provjeravamo kompatibilnost s konkretnim mjernim kompletom i korištenim softverom.
07 / PRIMJENA
08 / SOFTVER

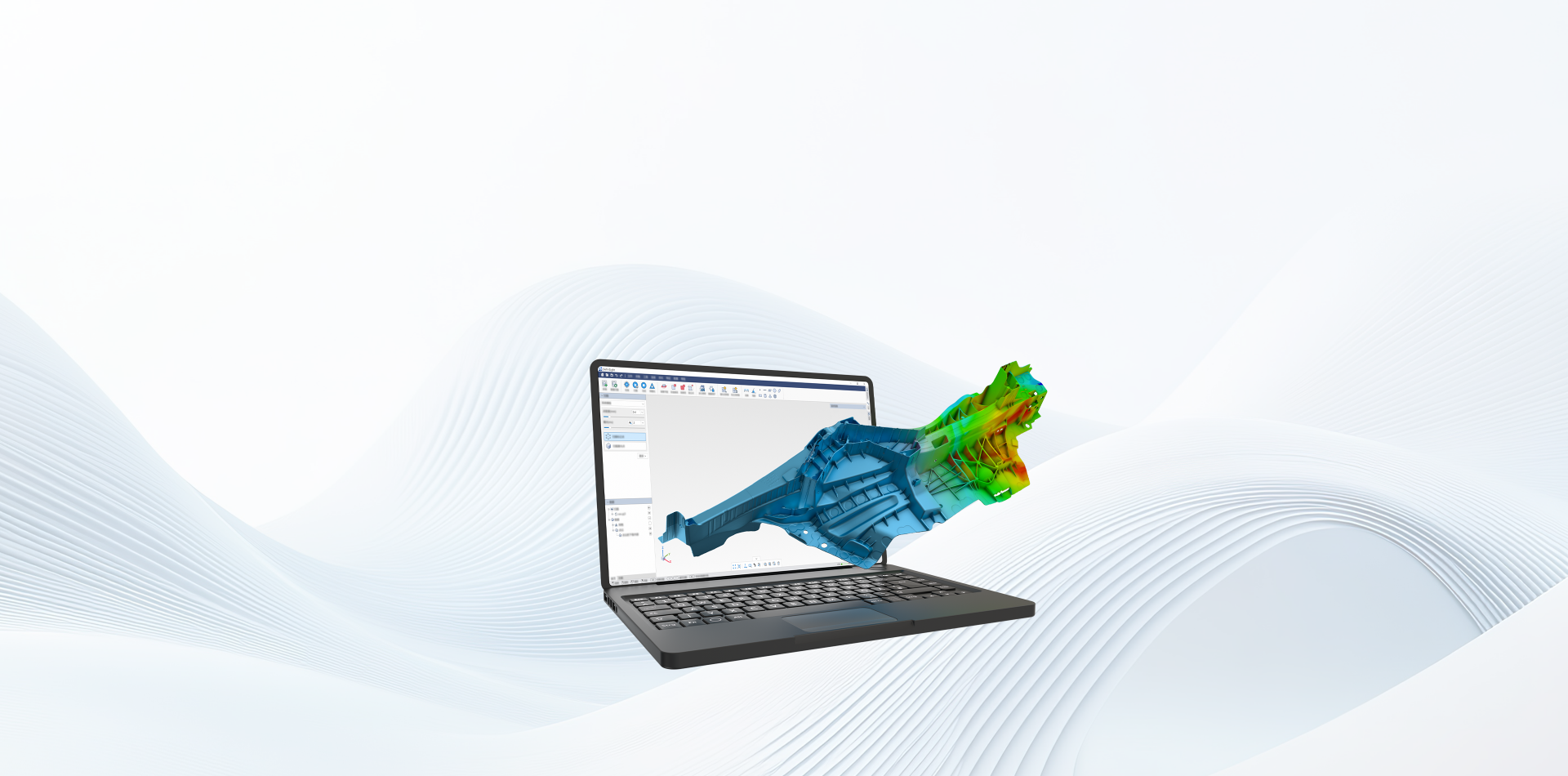

NimbleTrack se temelji na platformi DefinSight nove generacije, namijenjenoj industrijskom 3D skeniranju i kontroli. Nudi intuitivno sučelje, široku kompatibilnost i brzu obradu podataka za bolje mjeriteljsko iskustvo.
Saznajte više →
