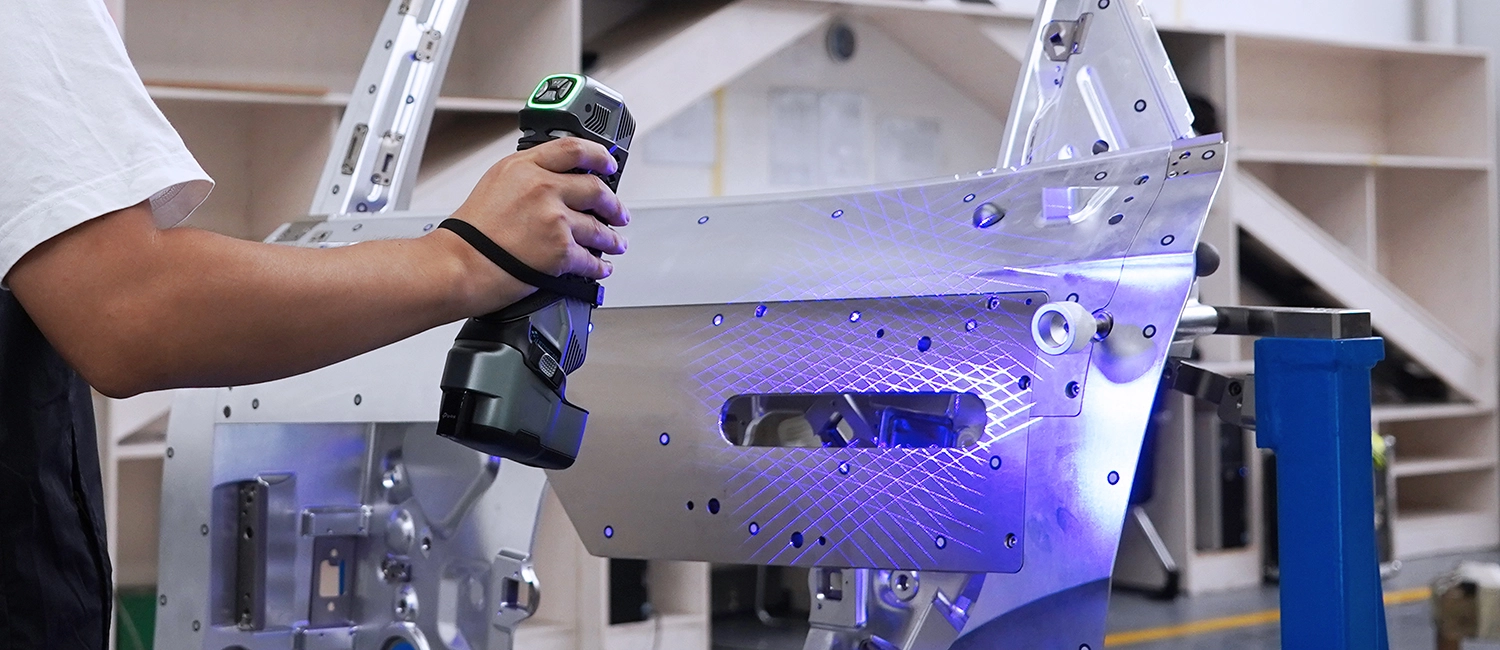

Ultrabrzo skeniranje
63 plave laserske linije za učinkovito skeniranje i brzu procjenu geometrije i dimenzija dijelova.
SIMSCAN-E
01 / ISTAKNUTO
SIMSCAN-E pametan je, bežičan 3D skener veličine dlana koji spaja laganu konstrukciju s iznimnim performansama. Naprednim rubnim računalstvom i bežičnim prijenosom podataka postavlja novi standard za fleksibilno, bežično i slobodno 3D skeniranje.
Robusnim algoritmom i industrijskim kamerama visoke razlučivosti SIMSCAN-E bilježi 3D podatke iznimnom preciznošću i učinkovitošću, brzinom do 6,3 milijuna mjerenja u sekundi. Ima tri načina skeniranja: ultrabrzo, vrlo fino i skeniranje dubokih provrta. Zahvaljujući toj svestranosti lako obavlja najrazličitije zadatke, od skeniranja u skučenim prostorima do mjerenja složenih struktura.
02 / ZNAČAJKE

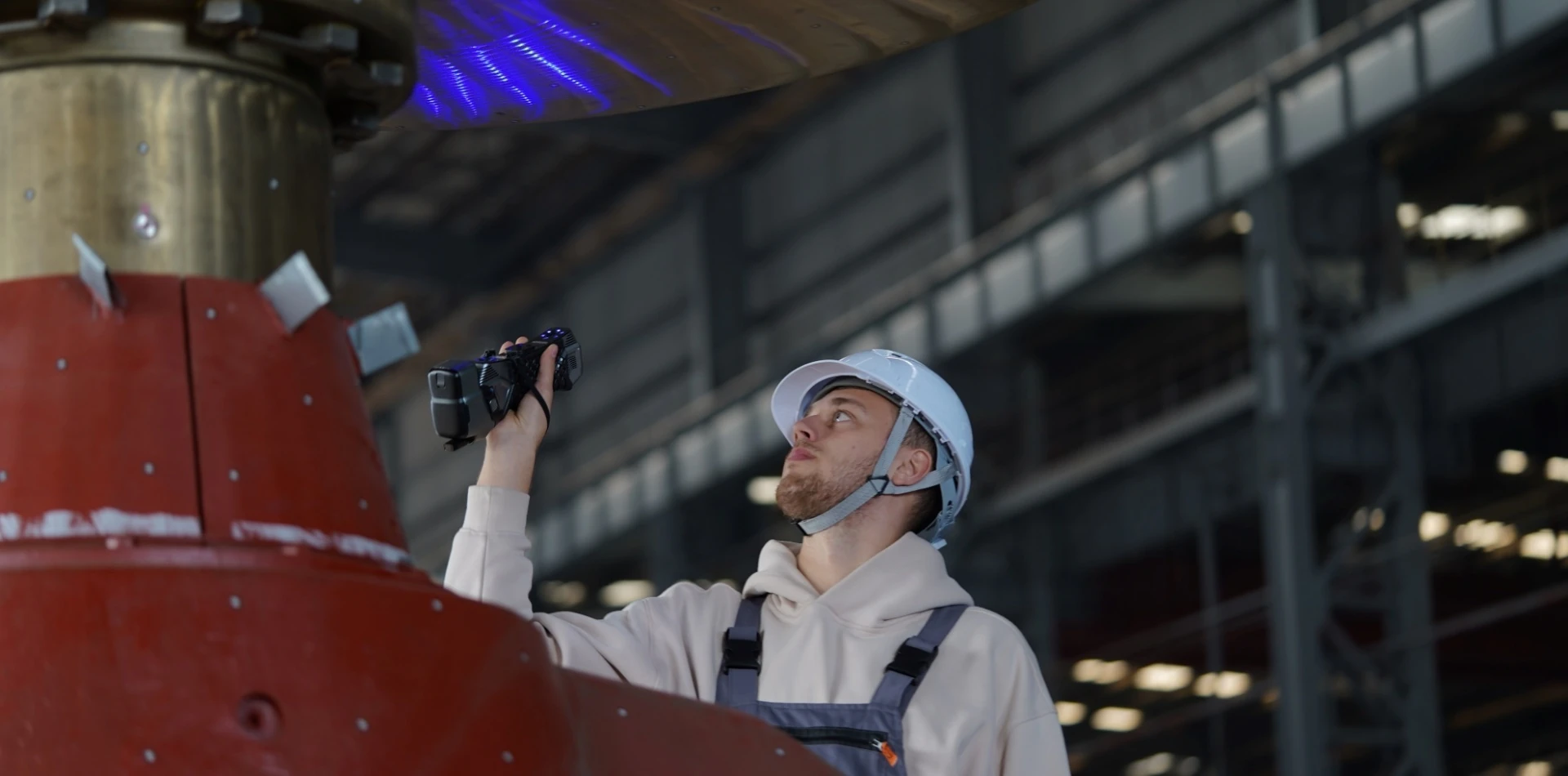

Brzo, glatko i učinkovito

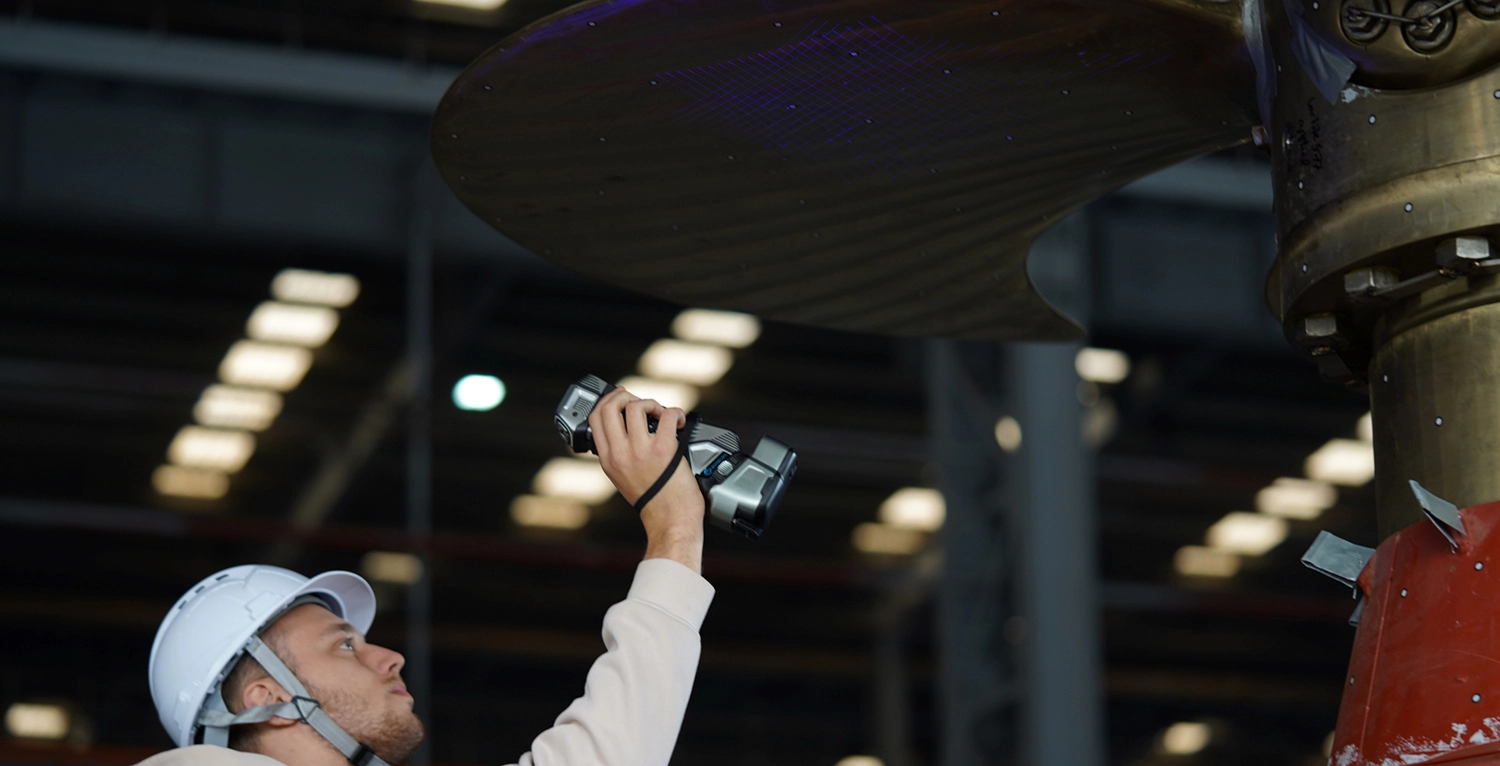

Visoka brzina mjerenja

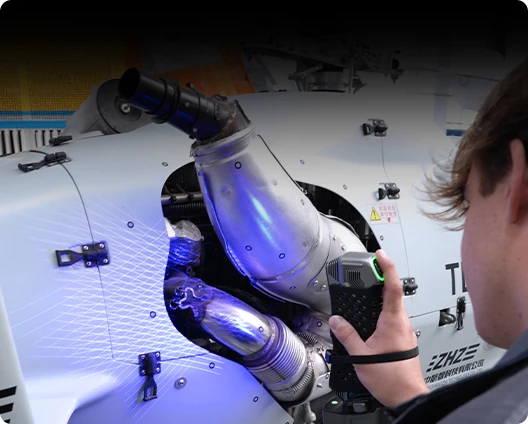

Zahvaljujući naprednom algoritmu SIMSCAN-E postiže visoku brzinu mjerenja od 6,3 milijuna mjerenja u sekundi.

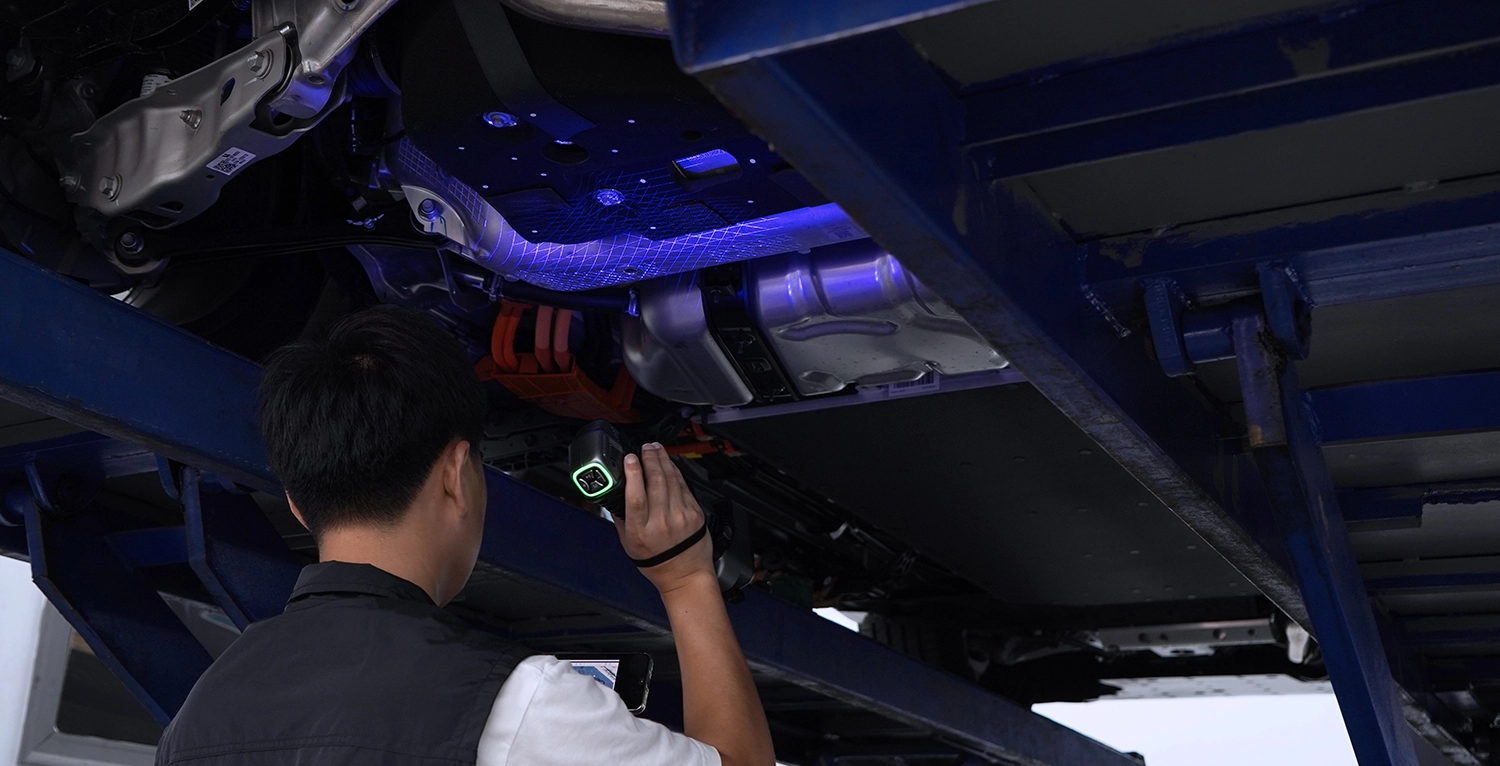

Glatko skeniranje

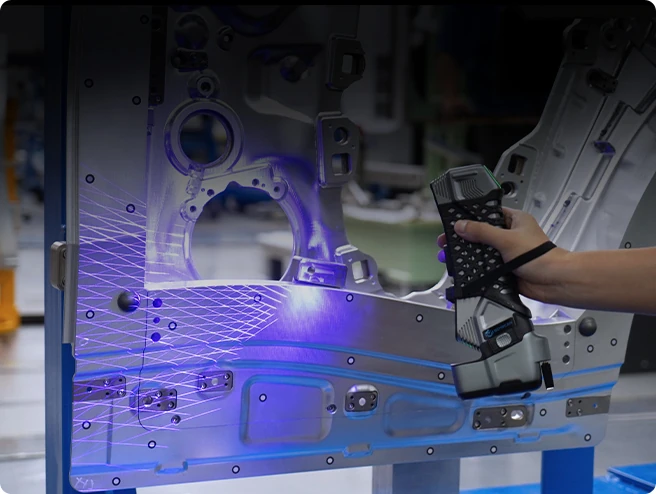

U kombinaciji s 81 plavom laserskom linijom i brzinom od 180 sličica u sekundi osigurava učinkovito i glatko skeniranje.
03 / NAČINI SKENIRANJA
Različiti načini rada

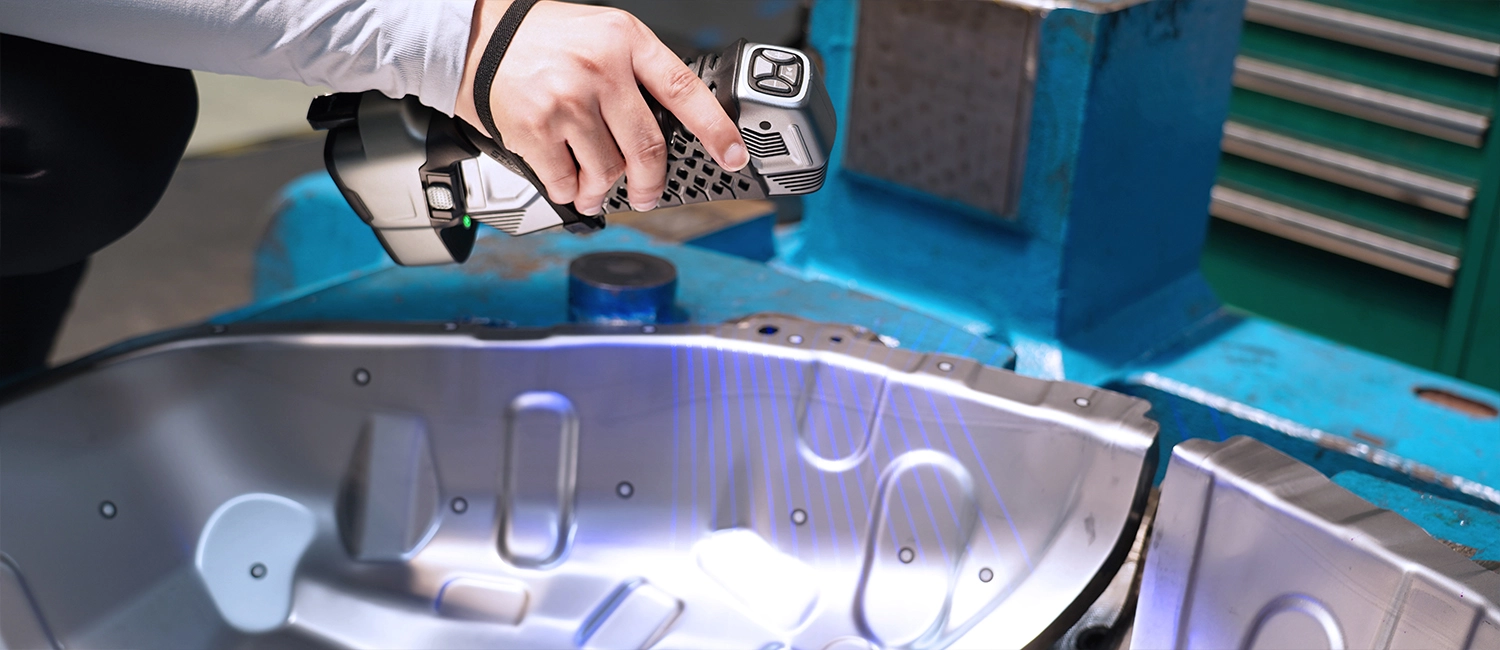

Vrlo fino skeniranje
17 paralelnih plavih laserskih linija za brzo bilježenje detalja složenih značajki i struktura.

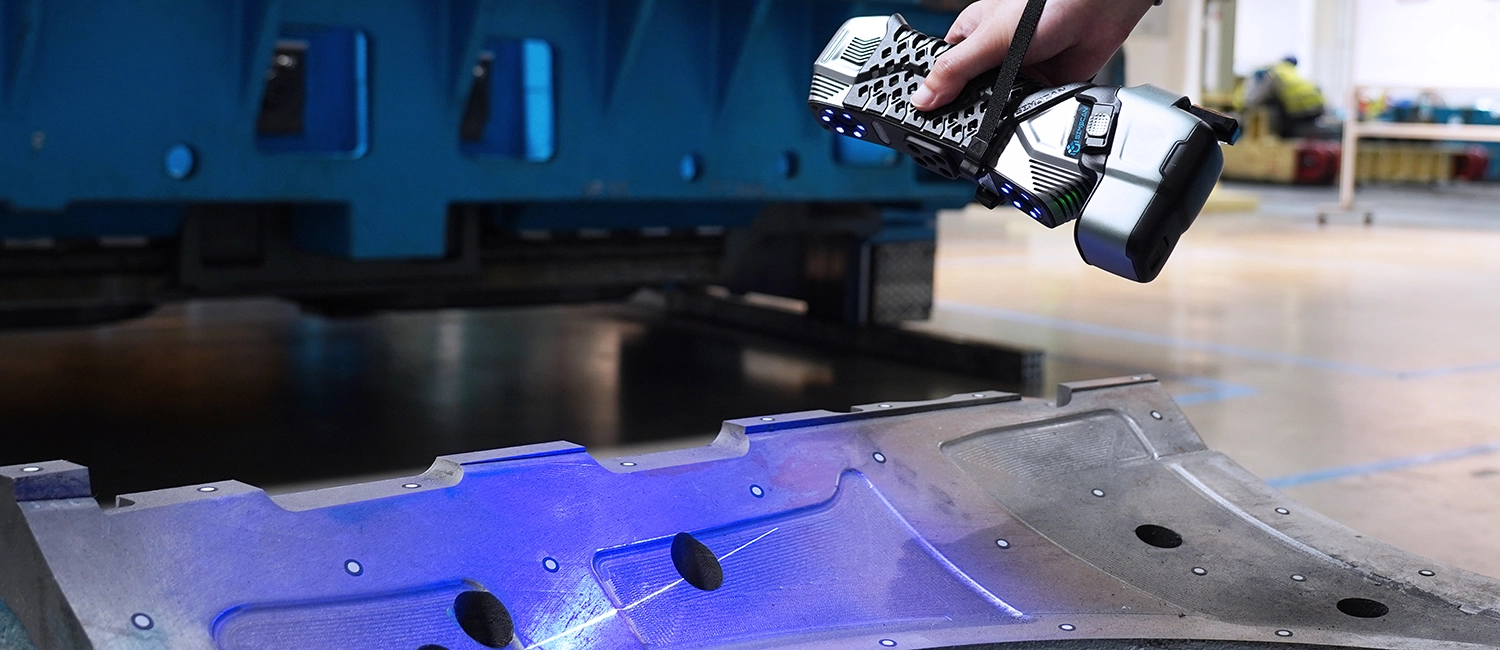

Skeniranje dubokih provrta
1 plava laserska linija za mjerenje dubokih provrta i teško dostupnih područja.
04 / BEŽIČNI RAD

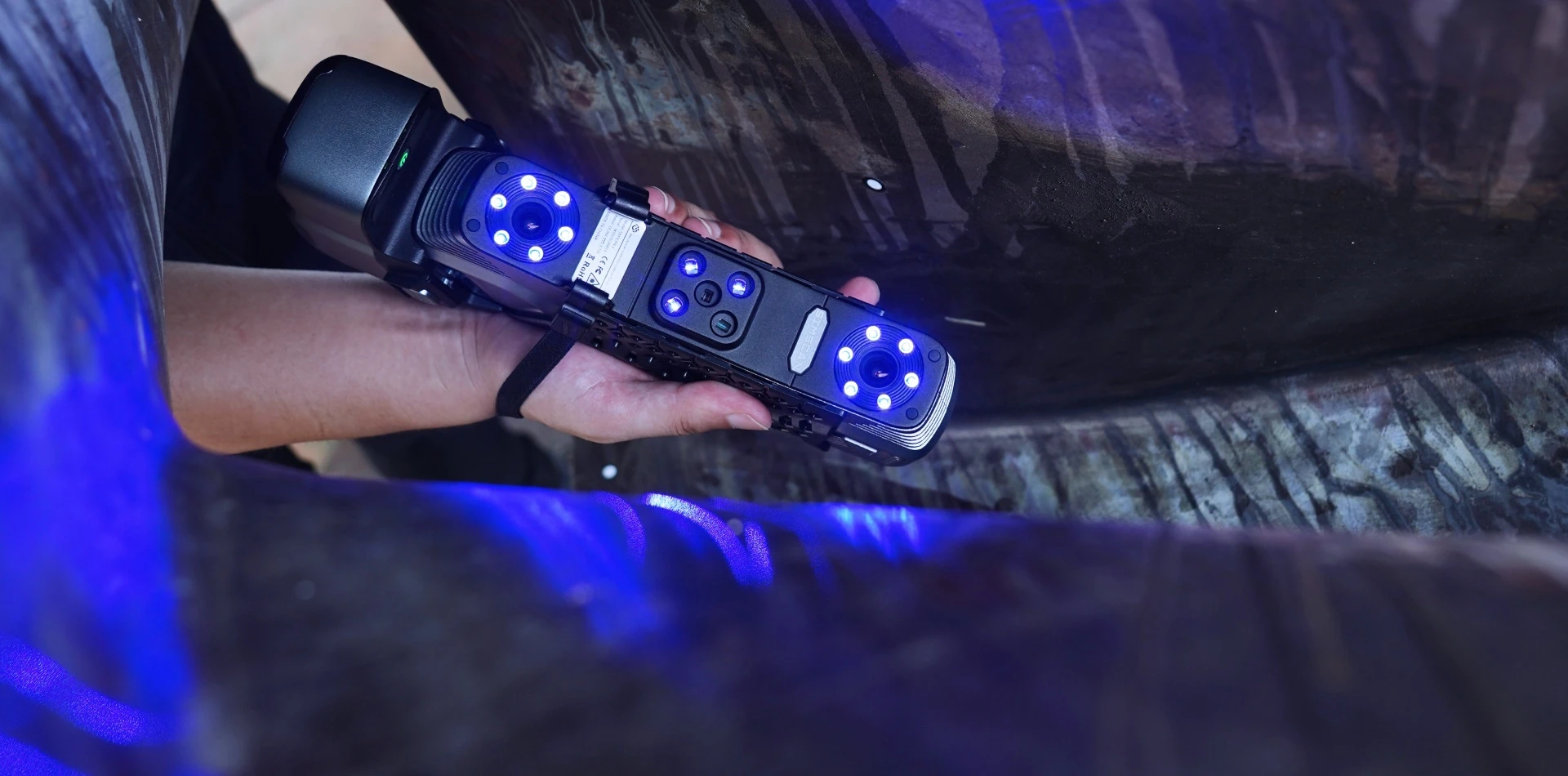

Kompaktan, bežičan i jednostavan

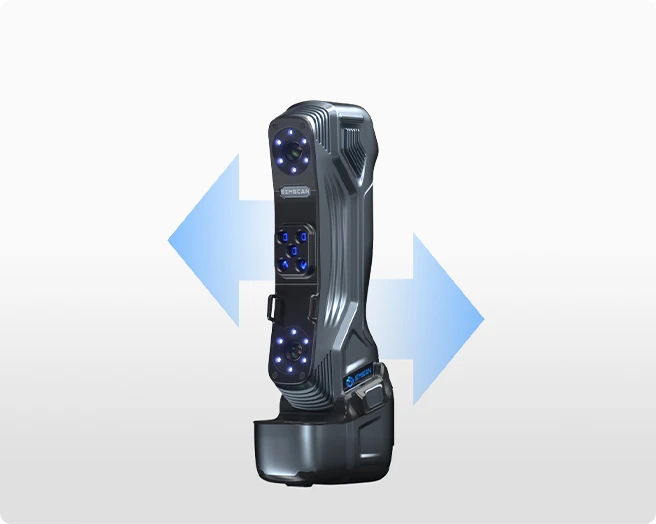

SIMSCAN-E spaja kompaktnu, potpuno metalnu konstrukciju dimenzija 203 × 80 × 44 mm, malu masu od 600 g i ugrađene bežične mogućnosti te omogućuje pravu prenosivost jednom rukom.
Vitak oblik i postavljanje bez kabela omogućuju jednostavno i učinkovito skeniranje u proizvodnji, na visini ili na udaljenim lokacijama.
Snažna obrada podataka

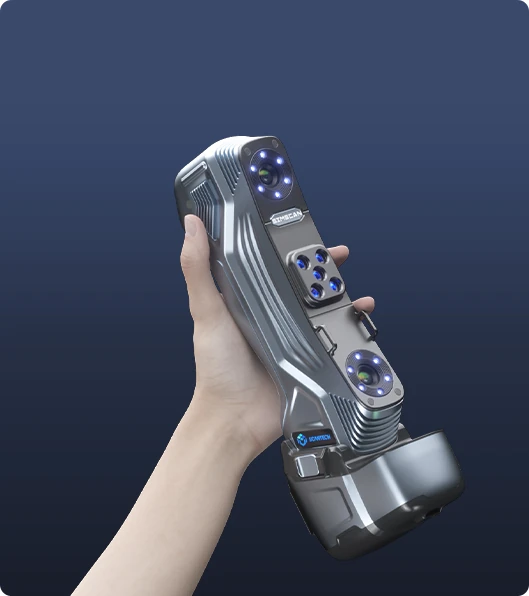

Napredno rubno računalstvo i bežični prijenos podataka osiguravaju glatko skeniranje u svakom okruženju.

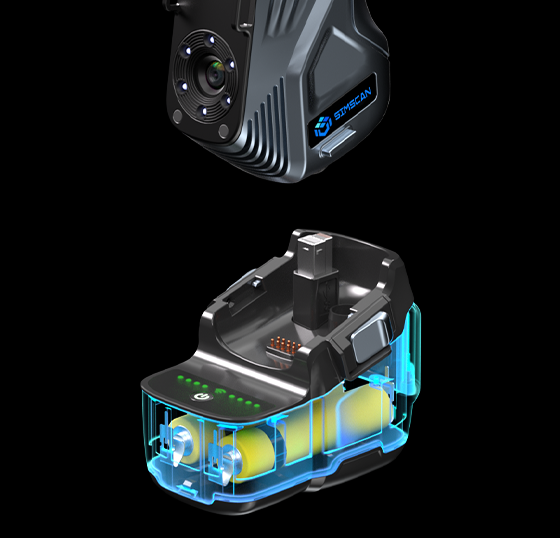

Dugotrajno napajanje
Dvije baterije omogućuju zamjenu tijekom rada i neprekidan rad.

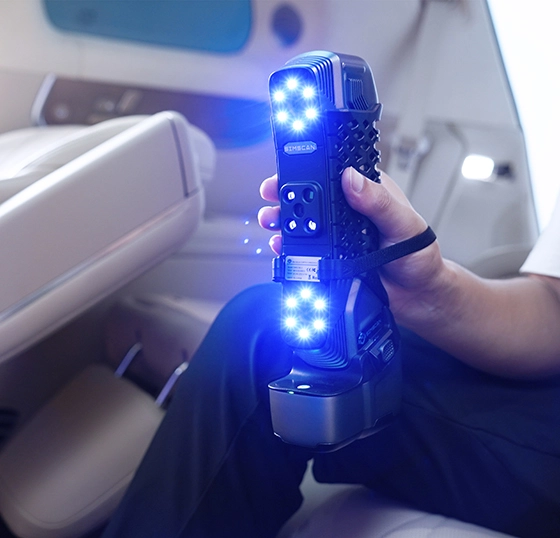

Prilagodljiva upotreba
S odvojivom stanicom za punjenje lako prebacujete između žičnog i bežičnog načina.
05 / TAČNOST

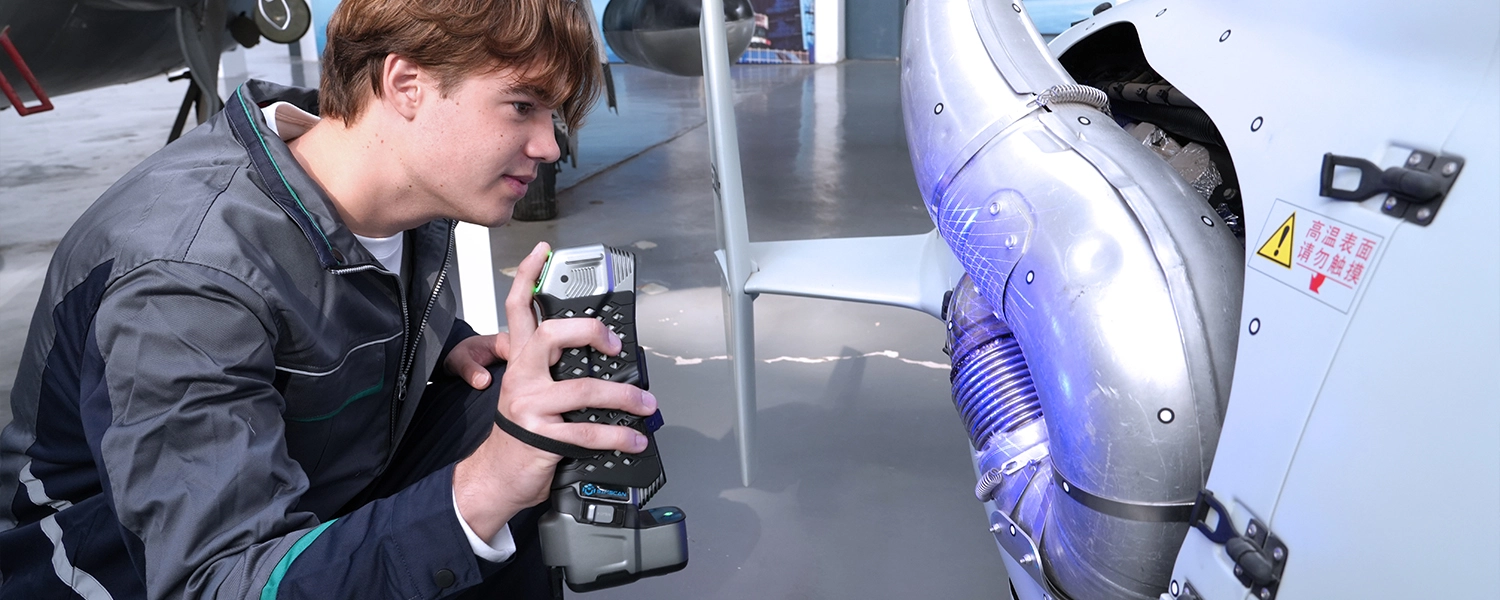

Iznimno bilježenje detalja
Inovativni algoritam i komponente vazduhoplovne klase omogućuju mjernu tačnost do 0,020 mm koja ispunjava zahtjeve industrijskog visokopreciznog 3D skeniranja i mjerenja. Od razvoja proizvoda do kontrole korisnicima pomažemo pratiti i bilježiti podatke tijekom cijelog životnog ciklusa proizvoda.
Industrijske kamere
Algoritam za poboljšanje slike
Algoritam za izdvajanje značajki subpikselnom tačnošću06 / SKUČENI PROSTORI

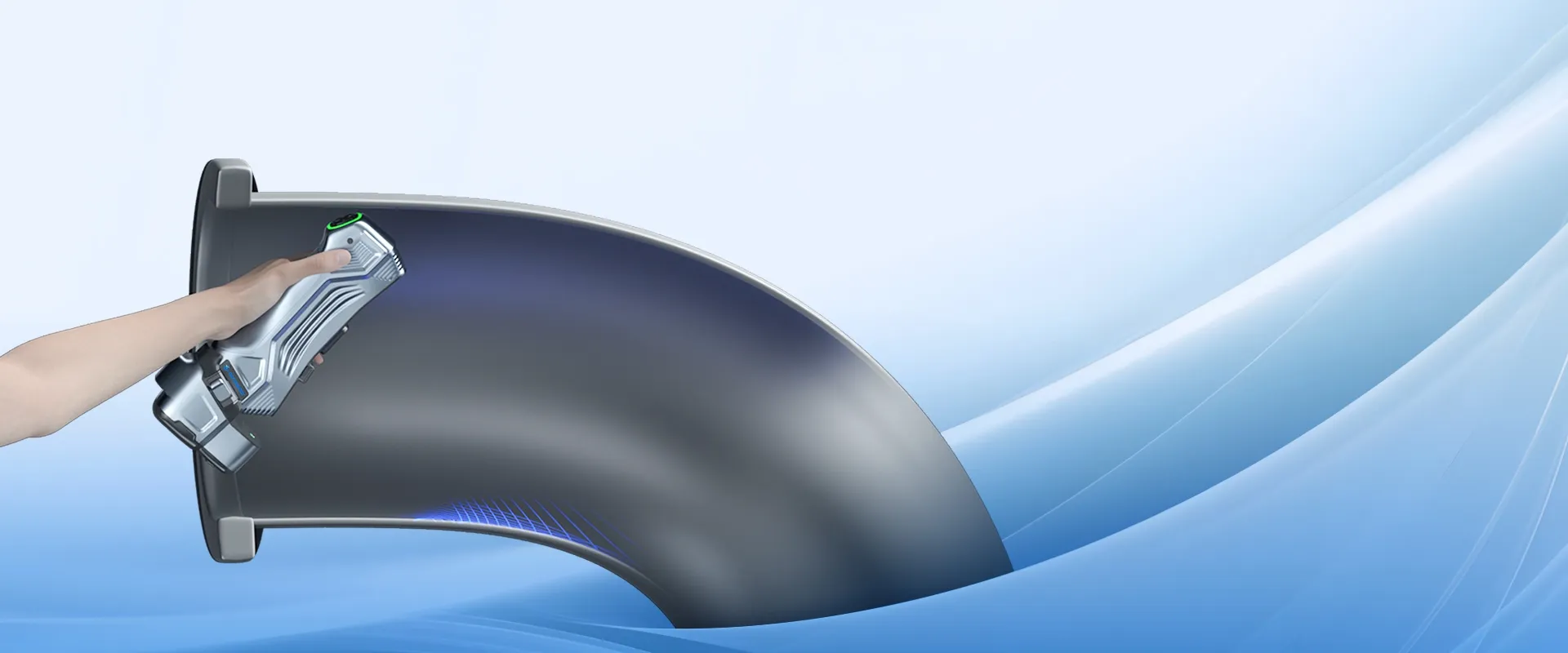

Odličan za uske prostore
Fleksibilan i lagan prijenosni 3D skener omogućuje trenutačno skeniranje u različitim okruženjima. Konstrukcija kamera za kratke udaljenosti sa strmim kutom gledanja znatno poboljšava bilježenje skrivenih područja kao šta su procjepi, utori, duboki provrti i kanali. To bitno poboljšava cjelovitost podataka i daje potpunije 3D podatke za daljnje oblikovanje, kontrolu, analizu i drugo.
07 / TEHNIČKI PODACI
Tehničke specifikacije
| Tip | SIMSCAN-E | |
|---|---|---|
| Način skeniranja | Ultrabrzo skeniranje | 63 plave laserske linije (tehnologija trostrukog križa) |
| Vrlo fino skeniranje | 17 paralelnih plavih laserskih linija | |
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | |
| Tačnost (1) | do 0,020 mm | |
| Brzina skeniranja | do 6.300.000 mjerenja/s | |
| Područje skeniranja | do 700 mm × 600 mm | |
| Razred lasera | Razred Ⅱ (siguran za oči) | |
| Razlučivost | do 0,020 mm | |
| Volumetrijska tačnost (2) | Standardno | 0,015 mm + 0,035 mm/m |
| U kombinaciji s MSCAN-L15 | 0,015 mm + 0,012 mm/m | |
| Optimalna udaljenost | 300 mm | |
| Dubinska oštrina | 550 mm | |
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | |
| Dimenzije | 203 mm × 80 mm × 44 mm | |
| Masa | 600 g | |
| Radna temperatura | −10 °C do 40 °C | |
| Sučelje | USB3-B | |
| Bežični standard | Wi-Fi 6, 802.11a/b/g/n/ac/ax | |
| Patenti | CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S | |
(1) Akreditirano prema ISO 17025: na temelju norme VDI/VDE 2634, 3. dio, i specifikacije JJF 1951 ocijenjena je pogreška ticanja (veličina) (PS).
(2) Akreditirano prema ISO 17025: na temelju norme VDI/VDE 2634, 3. dio, i specifikacije JJF 1951 ocijenjena je pogreška razmaka kugli (SD).
Proizvođač zadržava pravo tumačenja i izmjene parametara i slika u zakonskim okvirima.
08 / PRIMJENA
Raznolika područja primjene
Vazduhoplovna i svemirska industrija
Alatničarstvo
Automobilska industrija
Energetika i teška industrija
Željeznice i brodovi
Neindustrijska područja
PRIMJERI

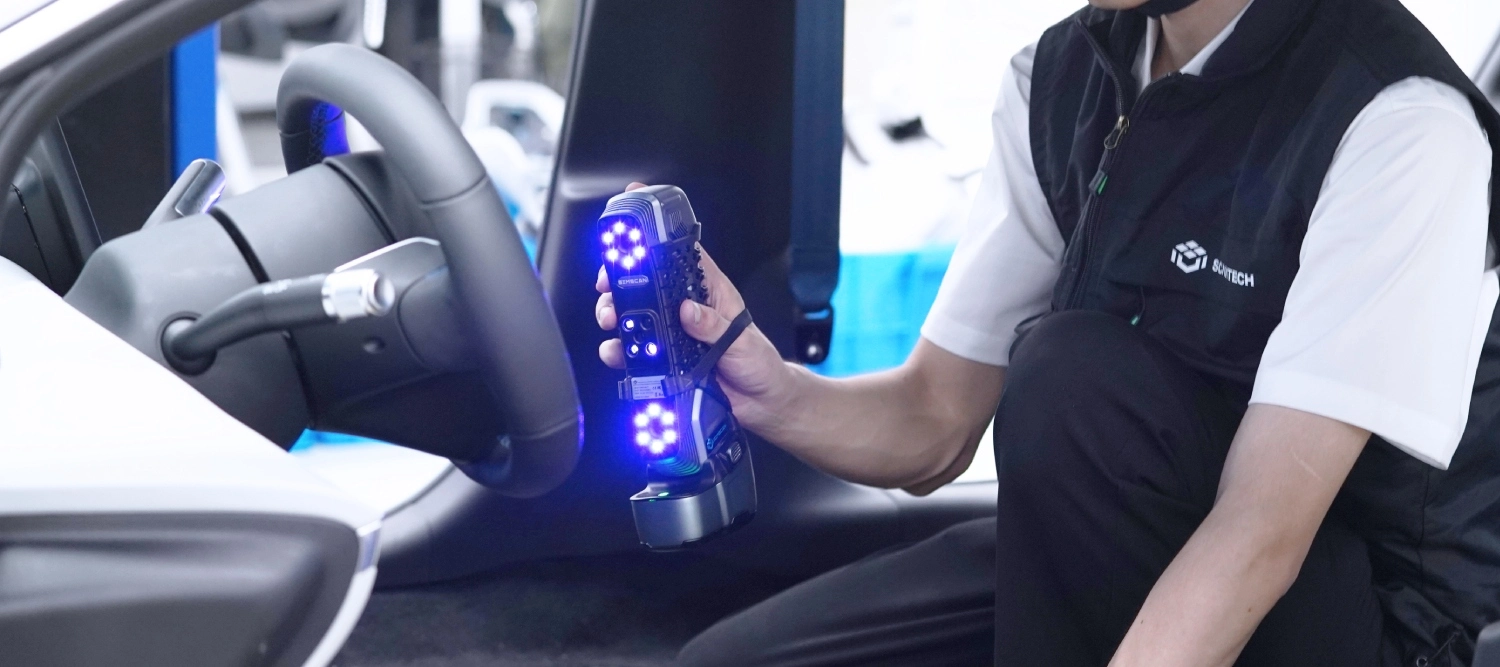

Bežična 3D kontrola armaturne ploče
SIMSCAN-E omogućuje brzo bežično 3D skeniranje s tačnošću od 0,020 mm i bilježi sitne detalje armaturne ploče za učinkovitu, visokopreciznu kontrolu.
Pogledajte video ▶

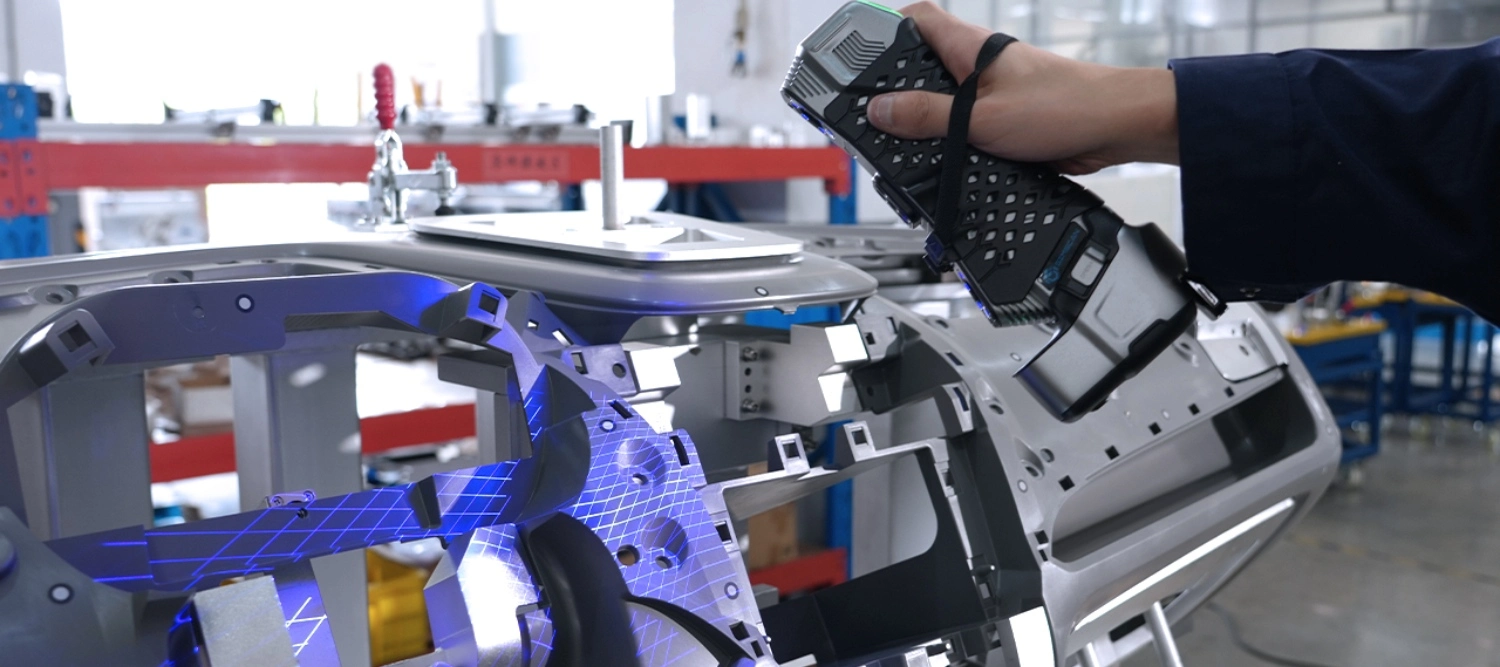

Kontrola alata za štancanje u automobilskoj industriji
S 81 laserskom linijom SIMSCAN-E skenira alate za štancanje na licu mjesta i bilježi sitne detalje za prilagodbe u stvarnom vremenu.
09 / SOFTVER
Snažan i učinkovit softver
SIMSCAN-E radi s novom softverskom platformom DefinSight koja najsuvremenijim algoritmima i inovativnim rasporedom pojednostavljuje i ubrzava 3D skeniranje.
