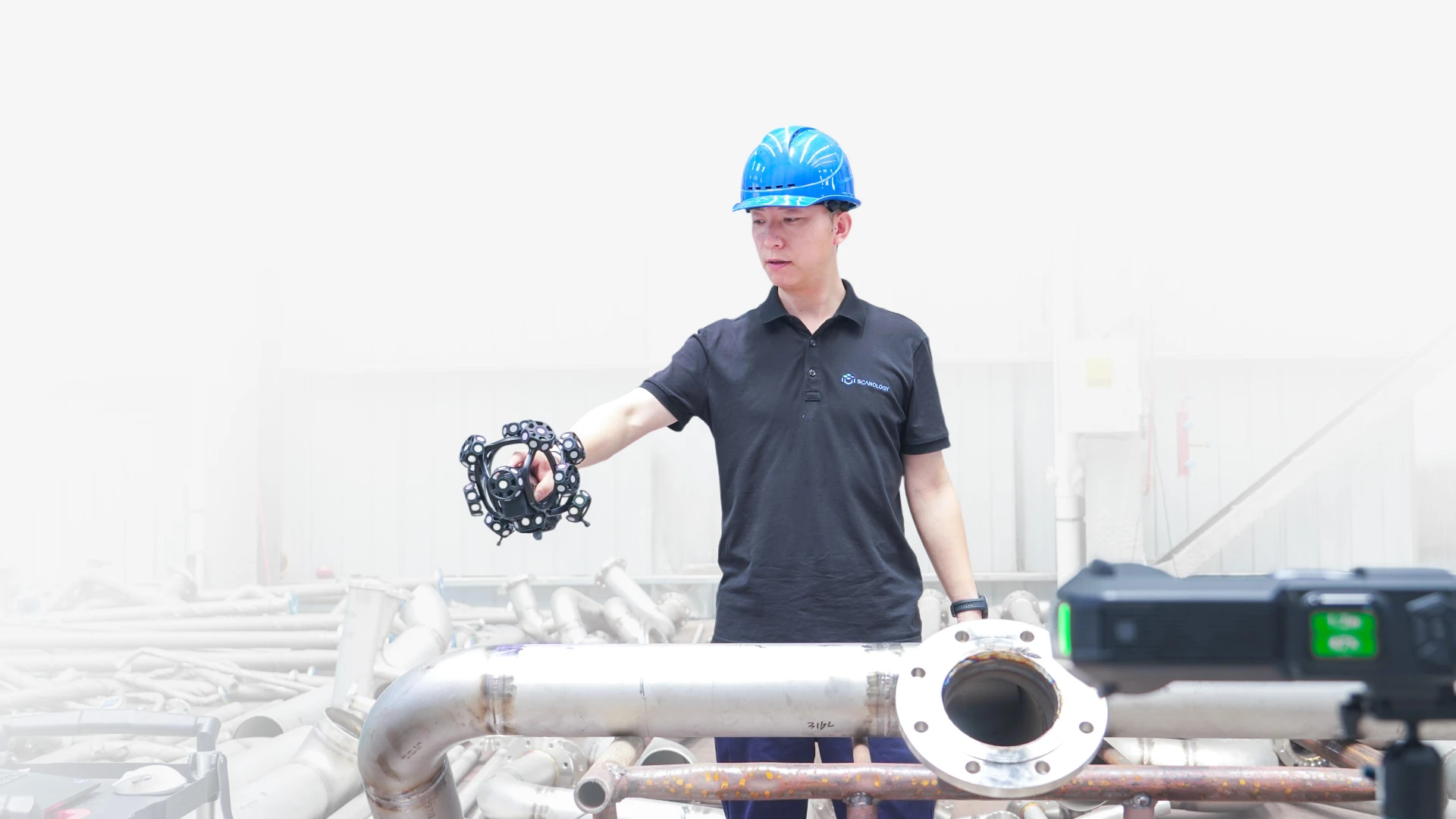

Tracker i skener rade zajedno
Učinkovito skeniranje najrazličitijih dijelova bez markera.

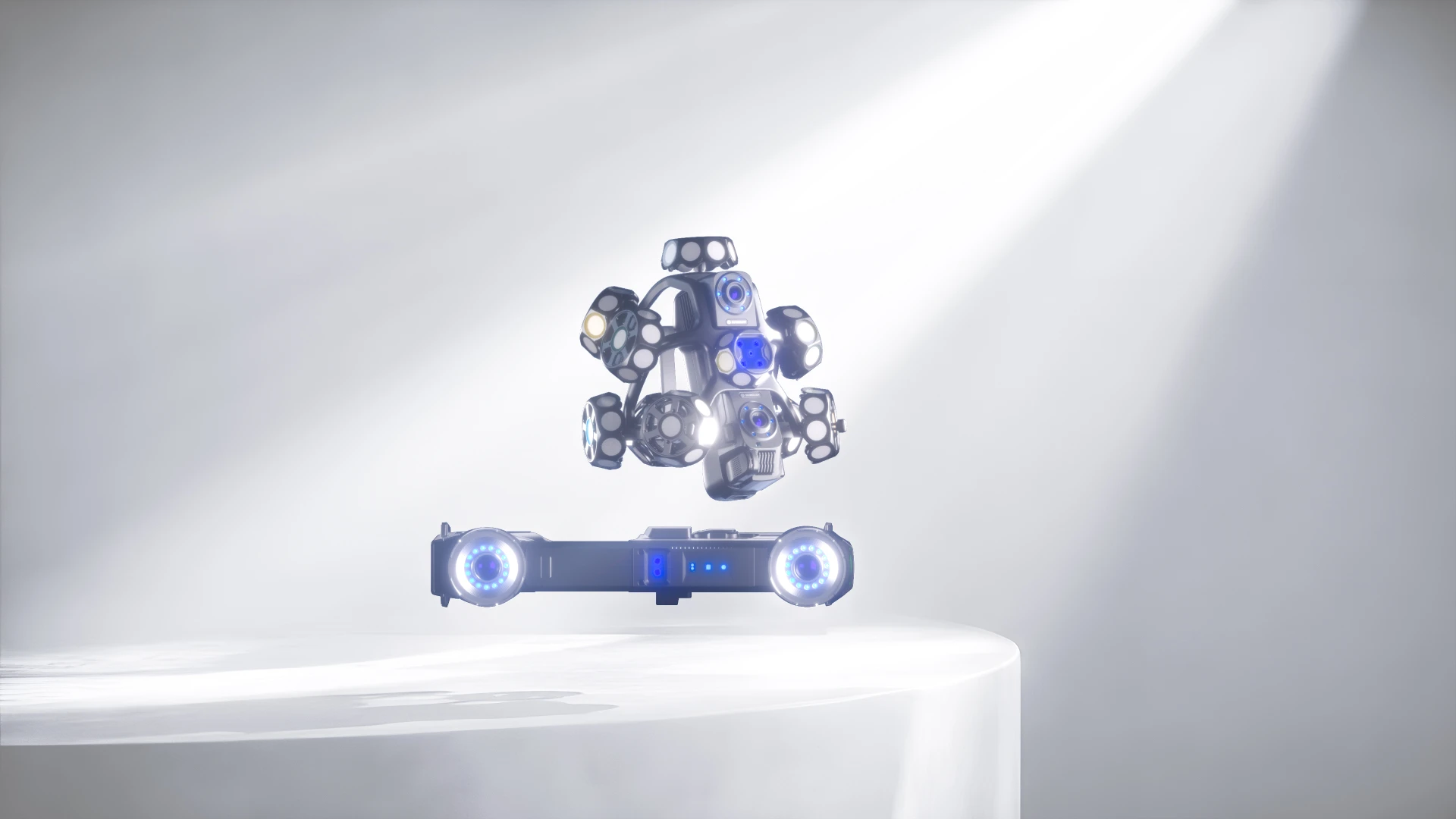

TrackScan GO
01 / ISTAKNUTO
Prijenosni optički 3D sistem za skeniranje serije TrackScan GO namijenjen je industrijskim okruženjima. Lagana i kompaktna konstrukcija stane u jedan kovčeg i omogućuje potpuno bežično skeniranje bez ograničenja kabela, pa su mjerenja na terenu fleksibilnija i učinkovitija.
Tri mjerne konfiguracije lako prebacujete za velike, srednje i male obratke. Sistem je usklađen s ISO 10360-13 i osigurava sljedivu tačnost. Kamera u boji i AR preklapanje čine mjerenje zornijim, a pametno vođenje i jednostavna interakcija omogućuju početak skeniranja odmah nakon uključivanja, mjerenjem jednom tipkom. Praćeno 3D mjerenje tako postaje znatno dostupnije, a stručna mjerenja stižu u više industrijskih pogona.
02 / ZNAČAJKE

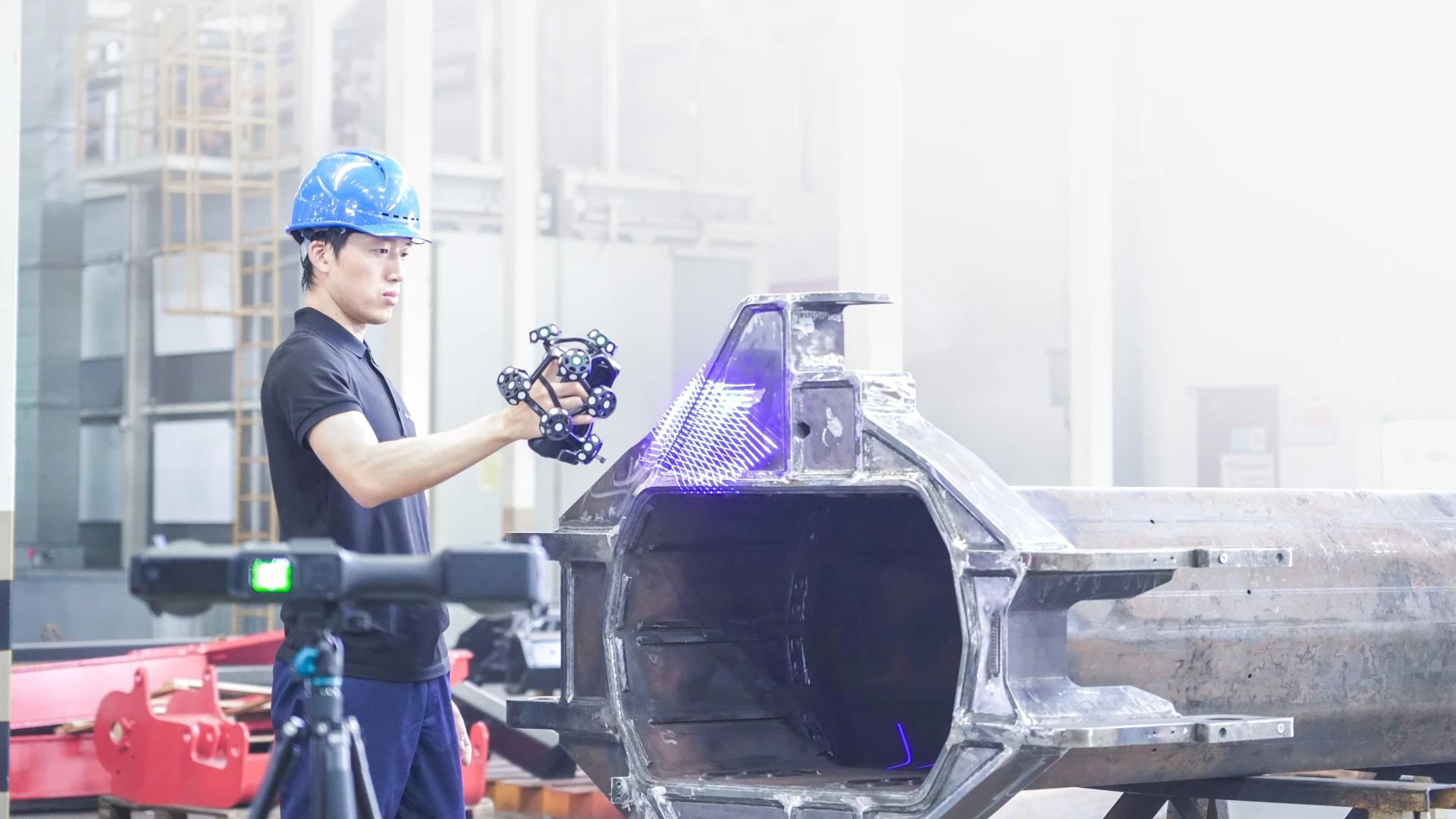

Jedan sistem. Više mogućnosti.

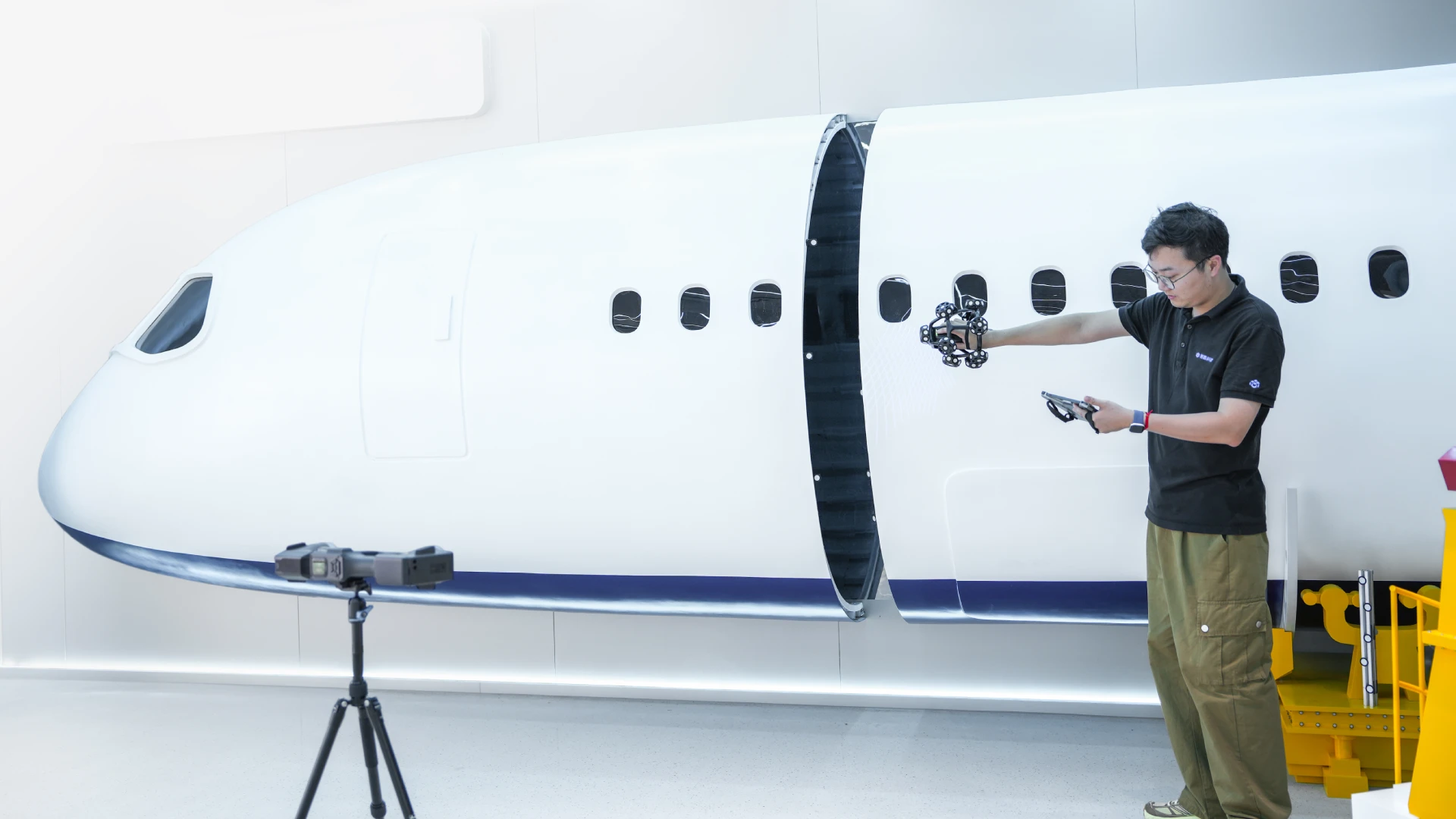

Lagan i prijenosan, jedan kovčeg
Tracker i skener kompaktni su i prijenosni. Postava je vitka i lagana, s manje dijelova. Usmjerivač ni pojačivač nisu potrebni, sve stane u jedan kovčeg koji jedna osoba lako prenosi između lokacija. Bežičnim skeniranjem i mogućnošću povezivanja s AirGO Padom, cjelovitim rješenjem za kontrolu na tabletu, neovisni ste o računarima, kabelima i vanjskom napajanju. Praćeno 3D mjerenje tako radi i u najzahtjevnijim okruženjima, bilo kada i bilo gdje.

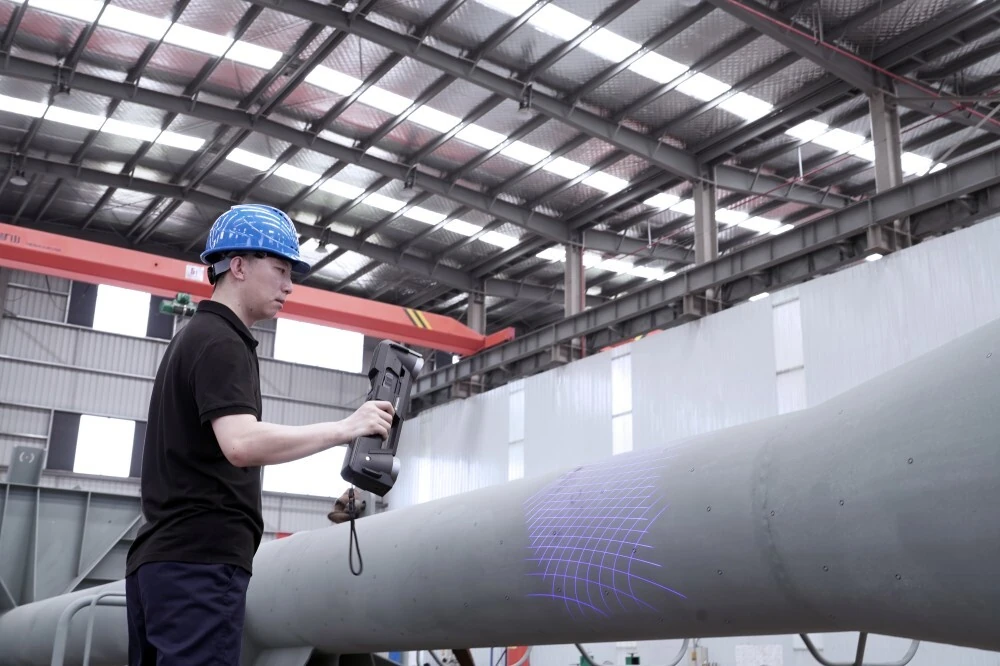

Skeniranje odmah iz kovčega, jednostavno učenje i upotreba
Pametni senzori pobrinu se da se sistem automatski uključi i poveže, pa skenirate odmah iz kovčega bez složenog postavljanja. Vlastiti industrijski mjerni softver DefinSight-Inspect uključuje pametno vođenje i automatske slijedove kontrole koji pojednostavljuju tijek rada. I novi korisnici brzo počinju bez opsežne obuke i lako izrađuju standardizirana izvještaja o kontroli.
03 / KONFIGURACIJE

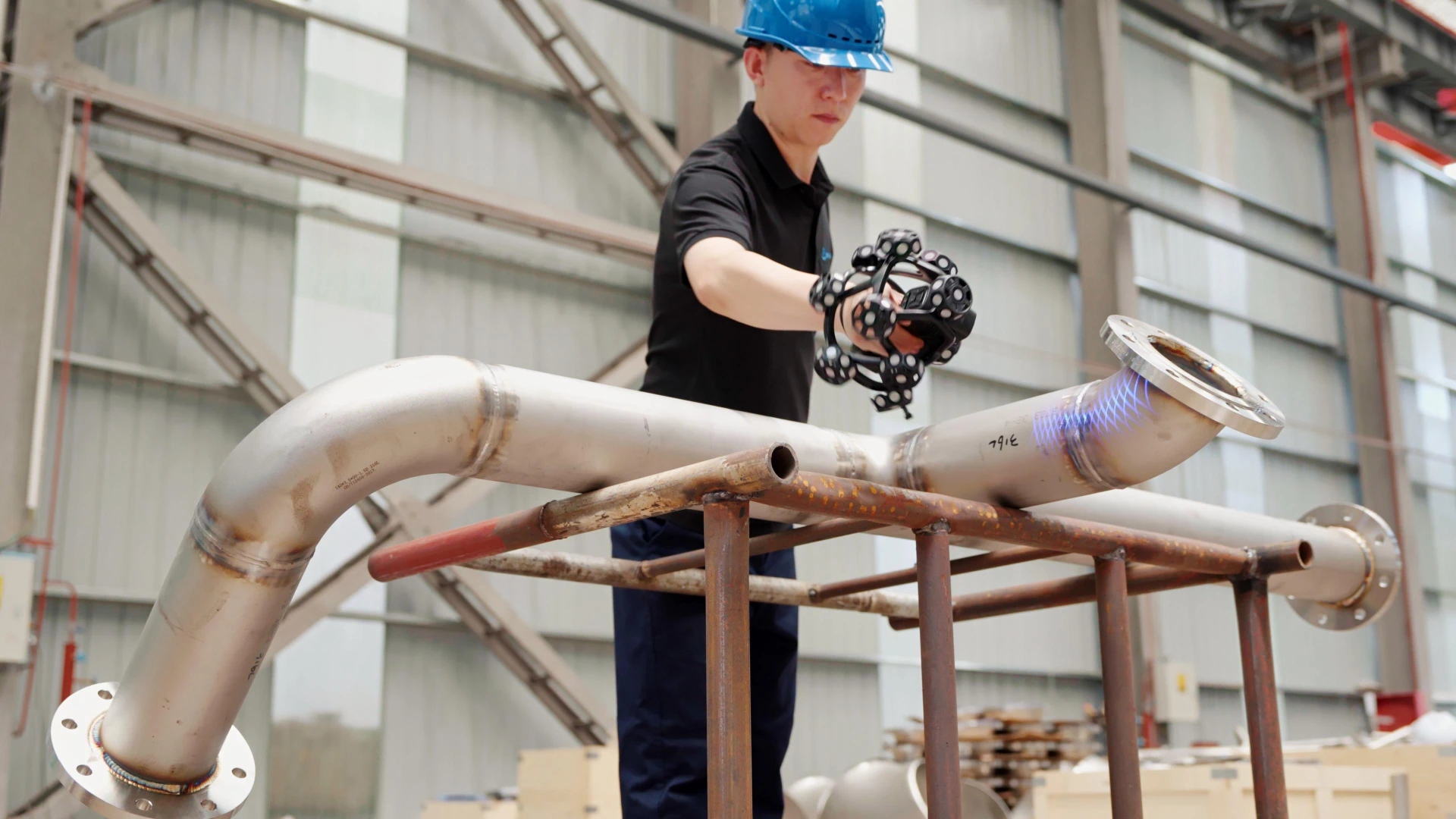

Tri mjerne konfiguracije bez kompromisa
Tracker i skener možete koristiti zasebno ili zajedno te fleksibilno prebacivati između tri mjerne konfiguracije. Jedan sistem pokriva različite mjerne scenarije i potrebe, pa nije potrebno kupovati više uređaja.

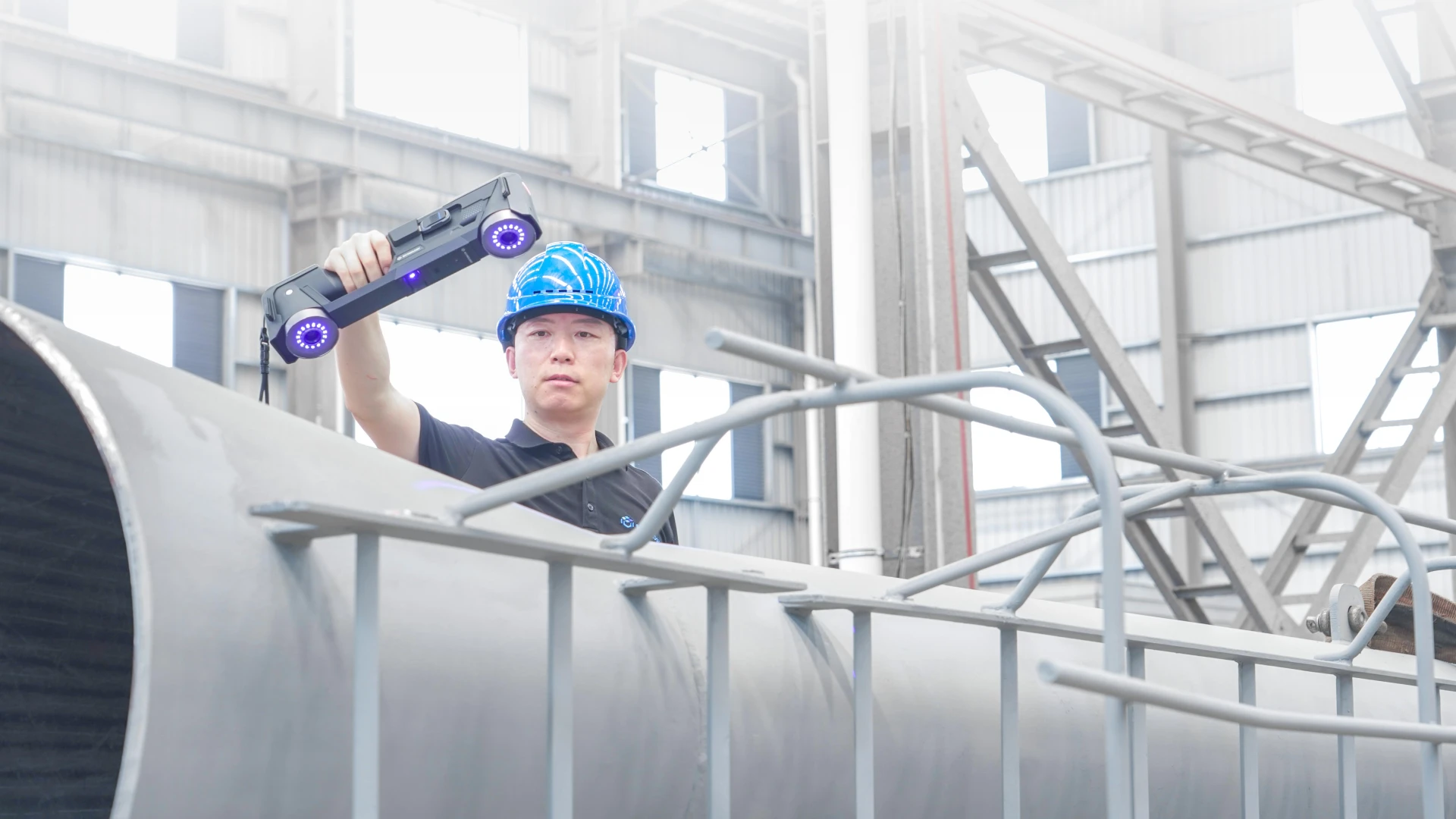

Tracker kao samostalni ručni skener
Velik doseg i pokrivenost širokog područja za jednostavno mjerenje velikih dijelova.

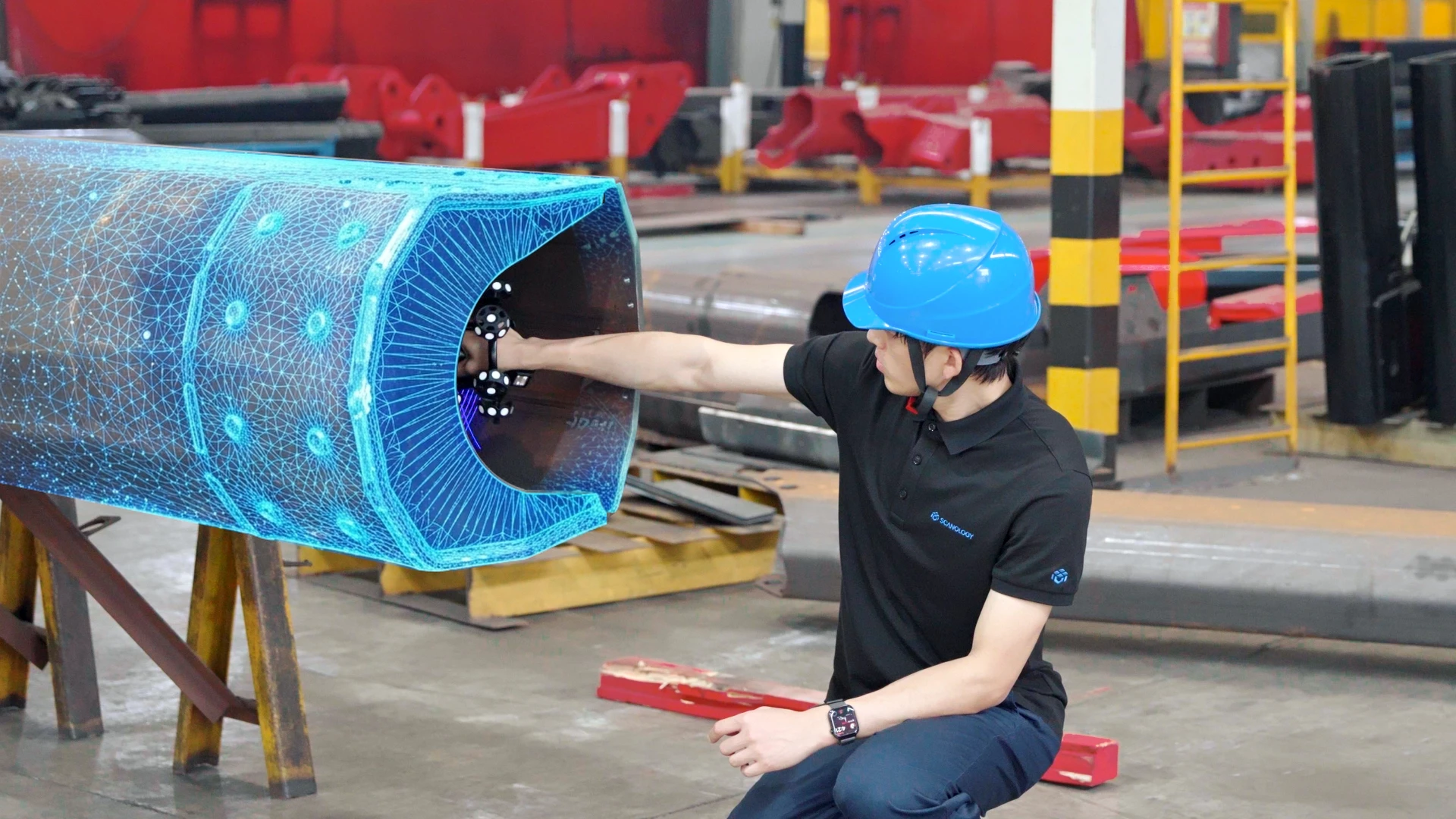

Skener za samostalnu laganu upotrebu
Fleksibilno ručno skeniranje koje doseže skučene prostore i unutarnje šupljine za visokopreciznu kontrolu.
04 / KAMERA U BOJI I AR

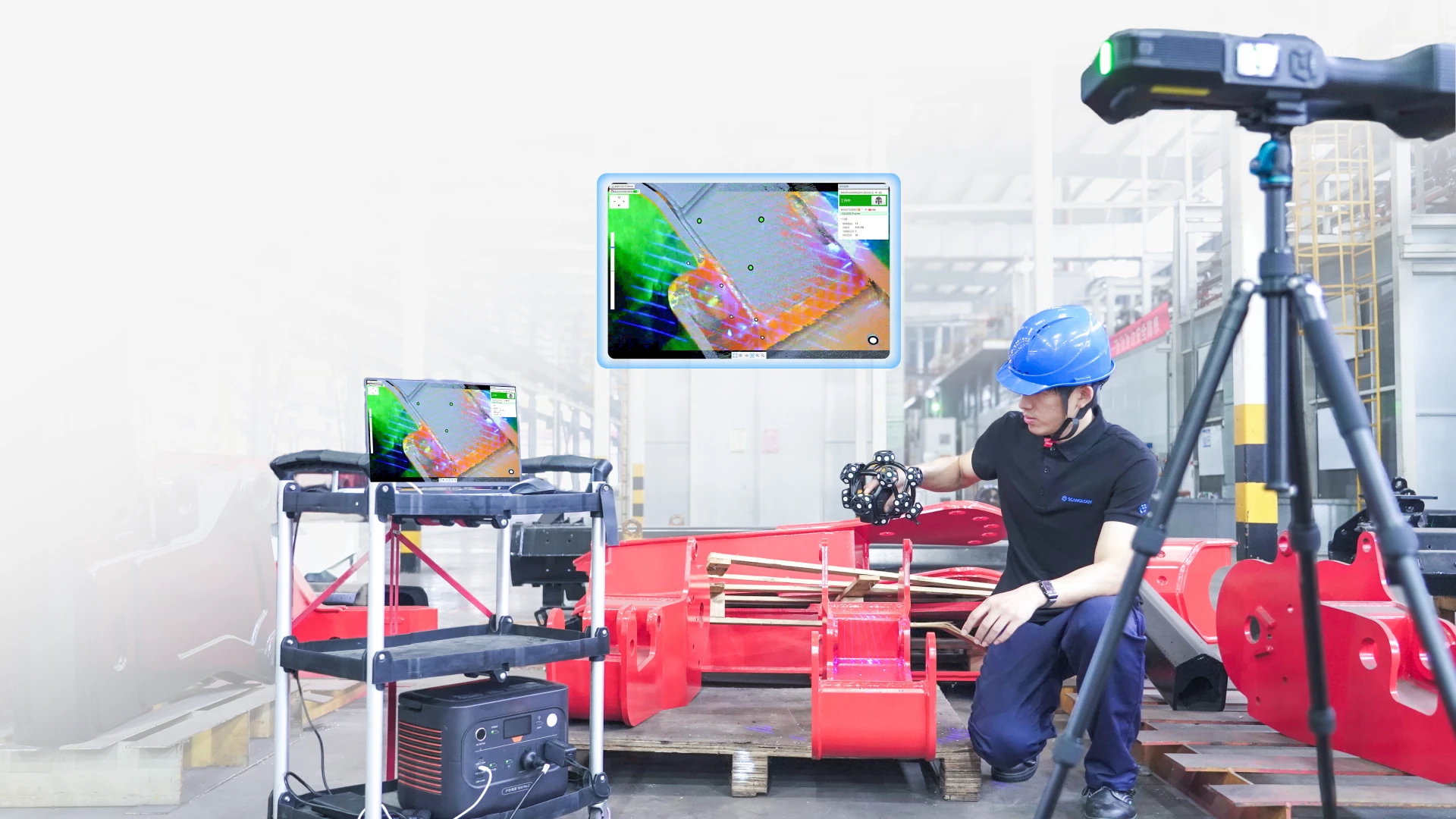

Kamera u boji, više primjena
Kamera u boji podržava AR preklapanje koje omogućuje brzo poravnanje CAD modela s dijelom i zoran prikaz stvarnog stanja obratka za brzo prepoznavanje dijelova koji nedostaju ili su pogrešno ugrađeni. Površinske greške, poput ogrebotina i udubljenja, bilježite izravno na 3D modelu. Fizičko stanje tako se spaja s 3D podacima, a greške postaju vidljive, zabilježene i sljedive.
05 / NAČINI SKENIRANJA

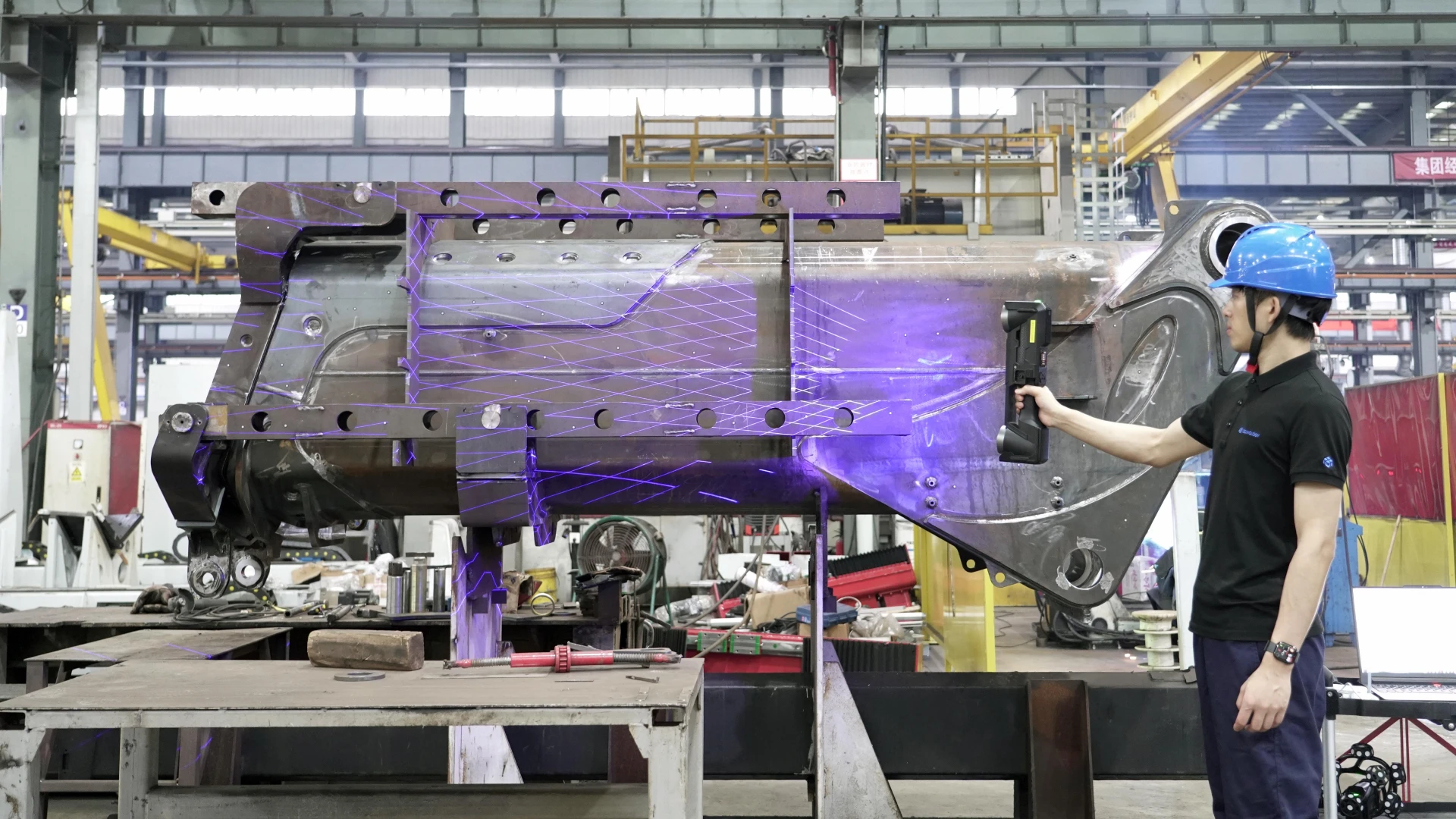

Četiri vrste lasera, skeniranje bez granica
Ukupno 76 laserskih linija omogućuje četiri načina skeniranja: ultrabrzo, vrlo fino, skeniranje dubokih provrta i skeniranje velikih površina trackerom. Od brzog bilježenja širokih područja do skeniranja sitnih detalja sistem se lako prilagođava različitim mjernim potrebama.

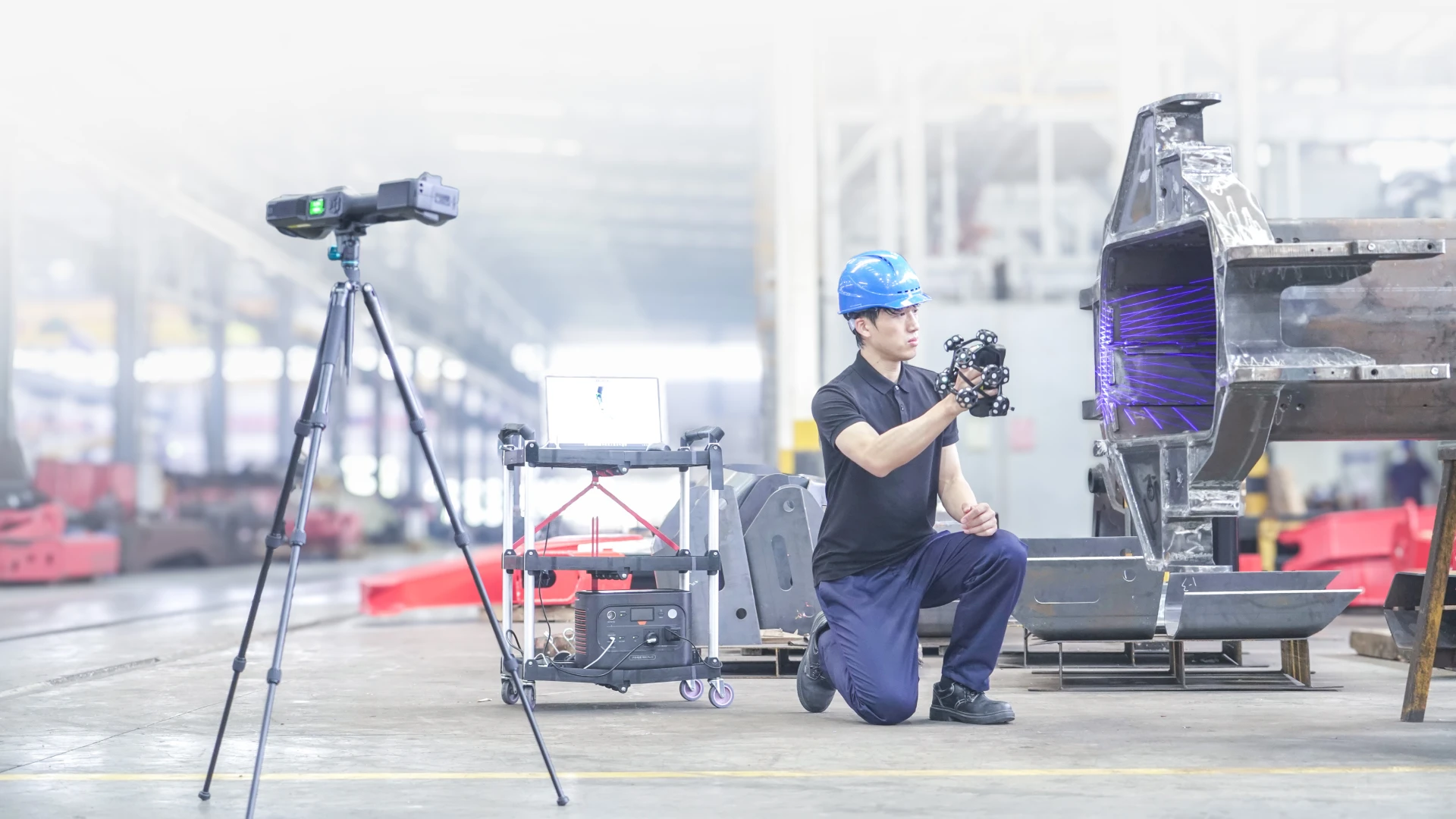

Ultrabrzo skeniranje
17 × 2 plavih laserskih linija

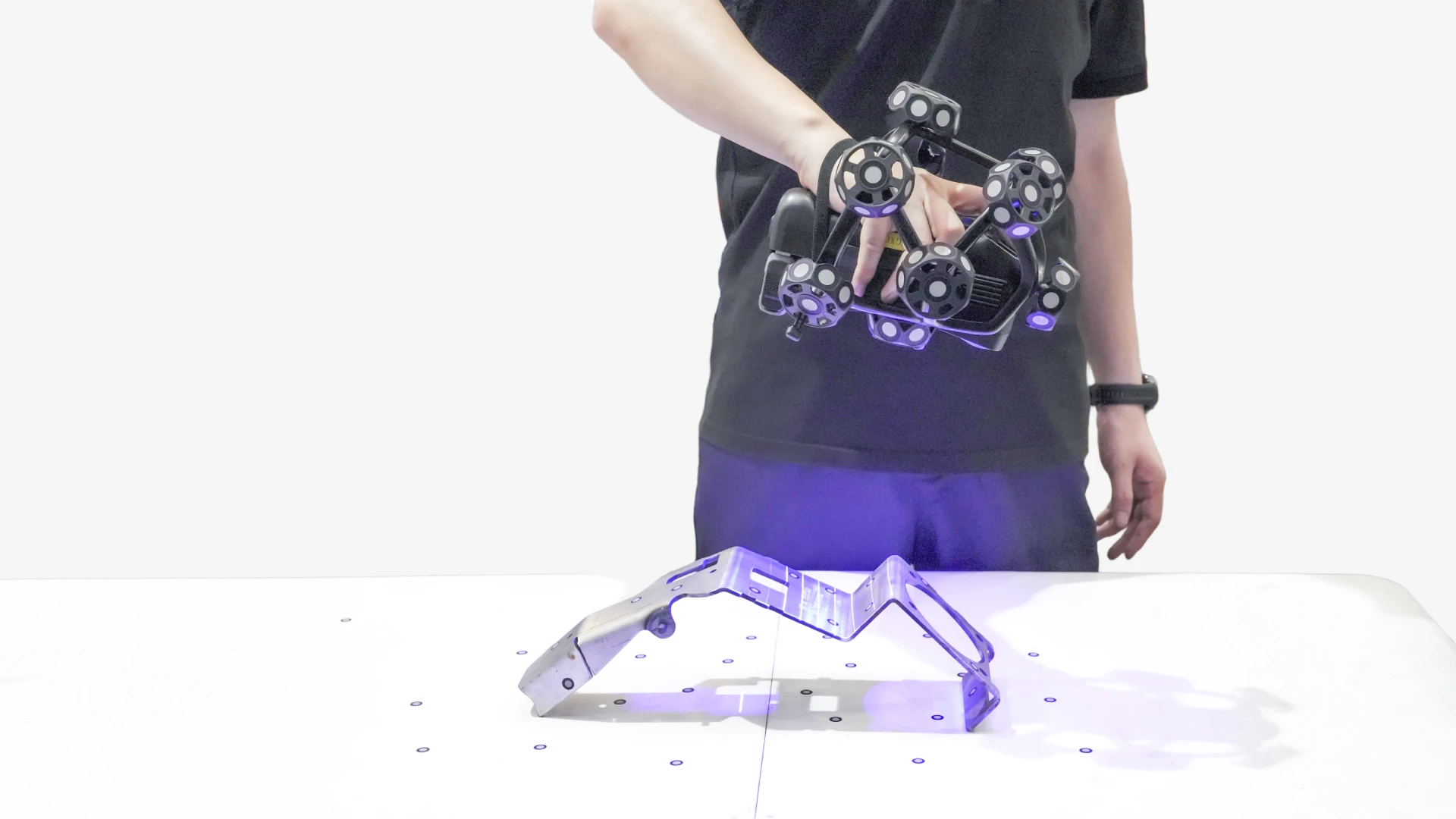

Vrlo fino skeniranje
7 vzporednih modrih laserskih linij

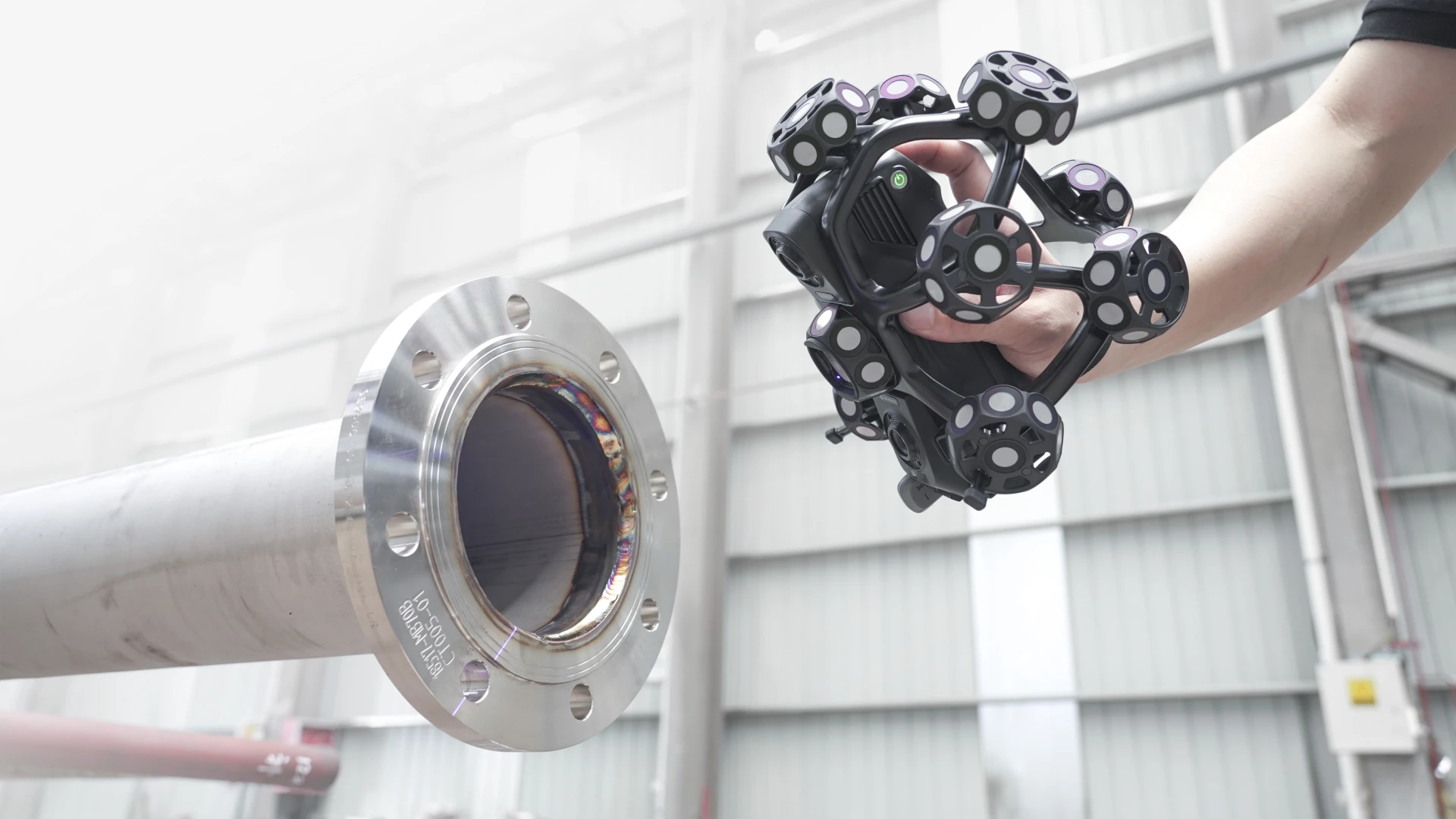

Skeniranje dubokih provrta
1 dodatna plava laserska linija

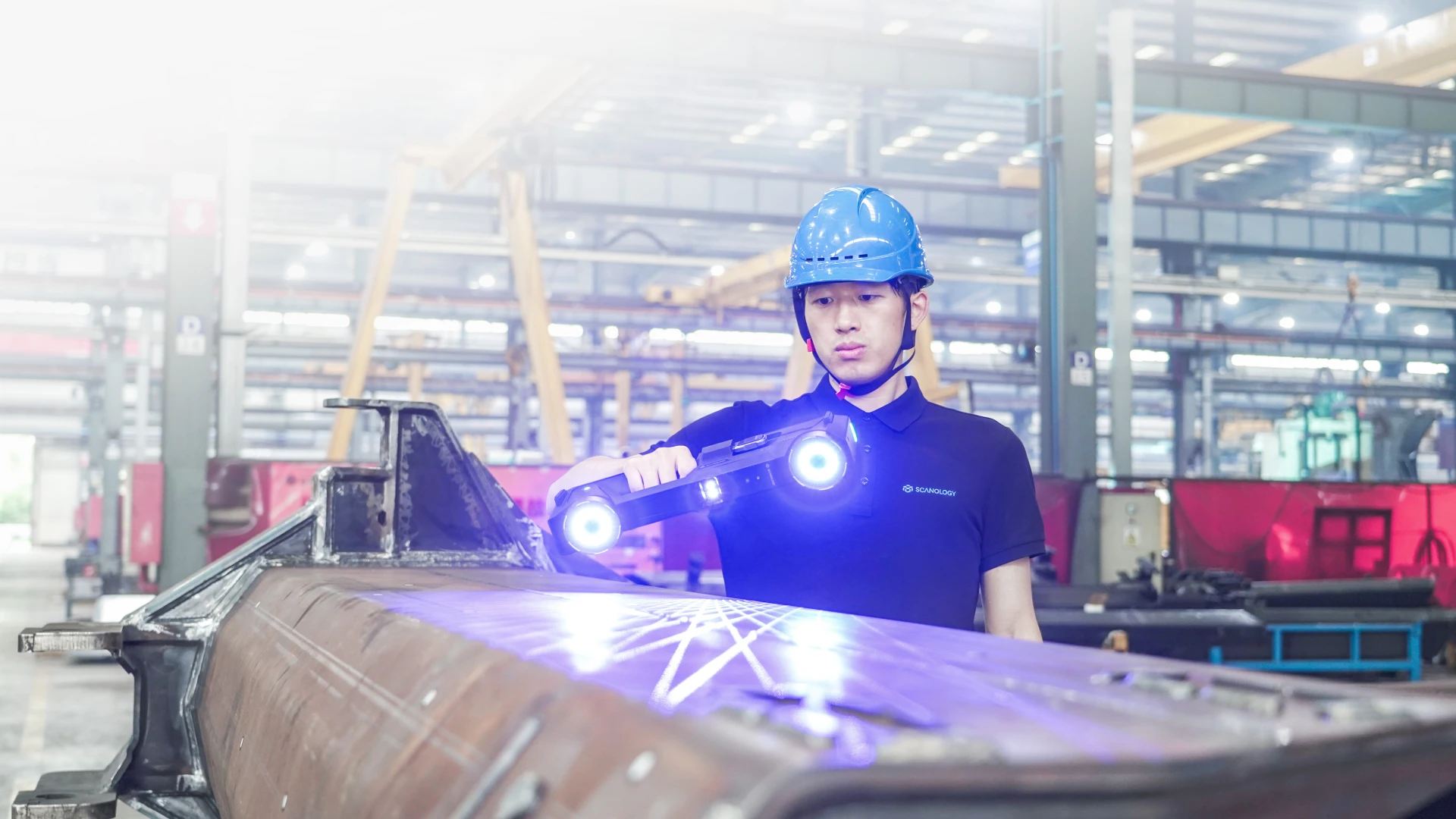

Skeniranje velikih površina trackerom
17 × 2 plavih laserskih linija
06 / UPRAVLJANJE I TAČNOST

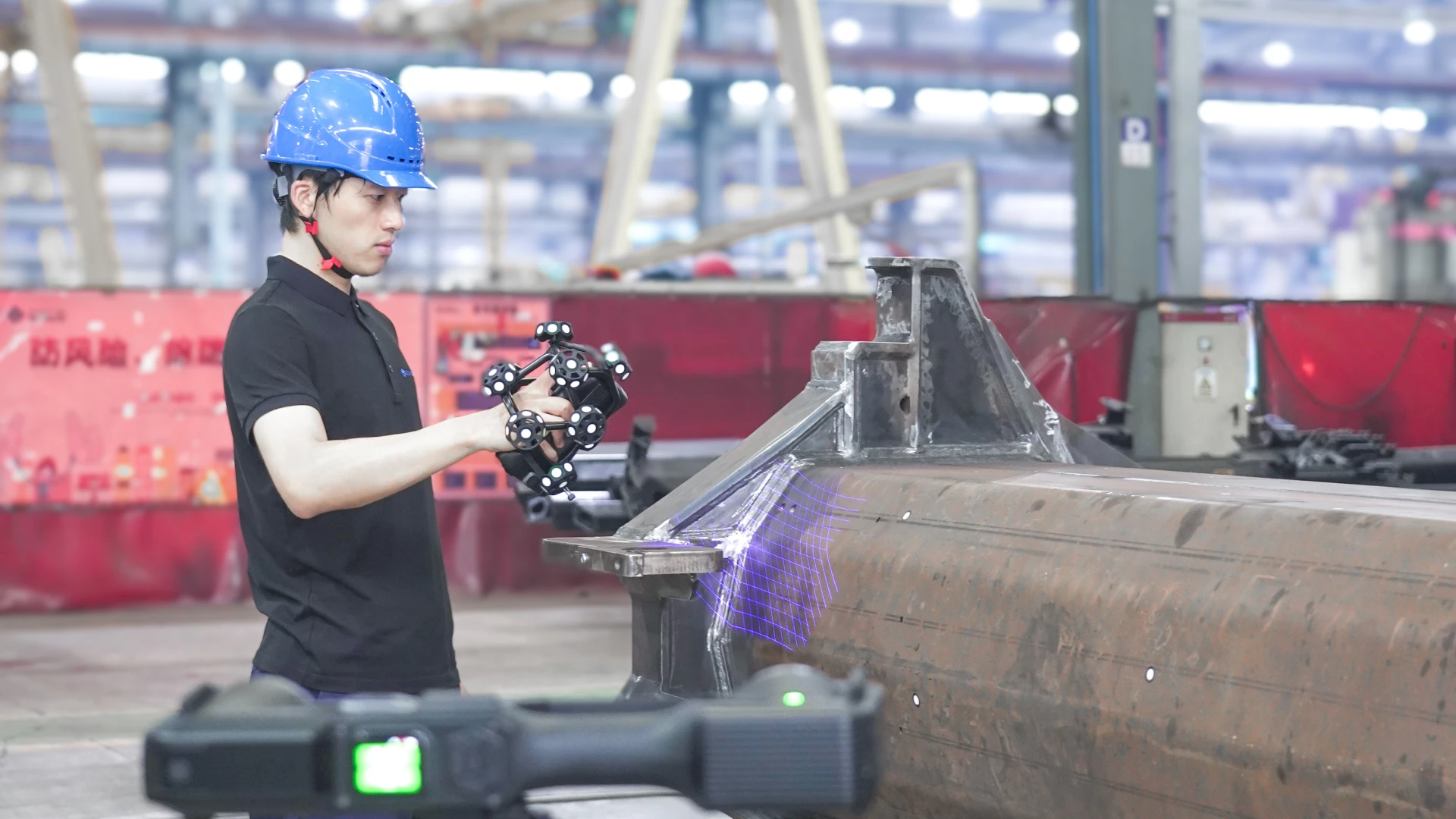

Pristup jednim dodirom, usklađeni zasloni
Prilagodljive tipke omogućuju pristup često korištenim funkcijama jednim dodirom. Ugrađeni zasloni na skeneru i trackeru rade usklađeno, pa su ključne informacije uvijek pri ruci, a upravljanje intuitivnije i učinkovitije.

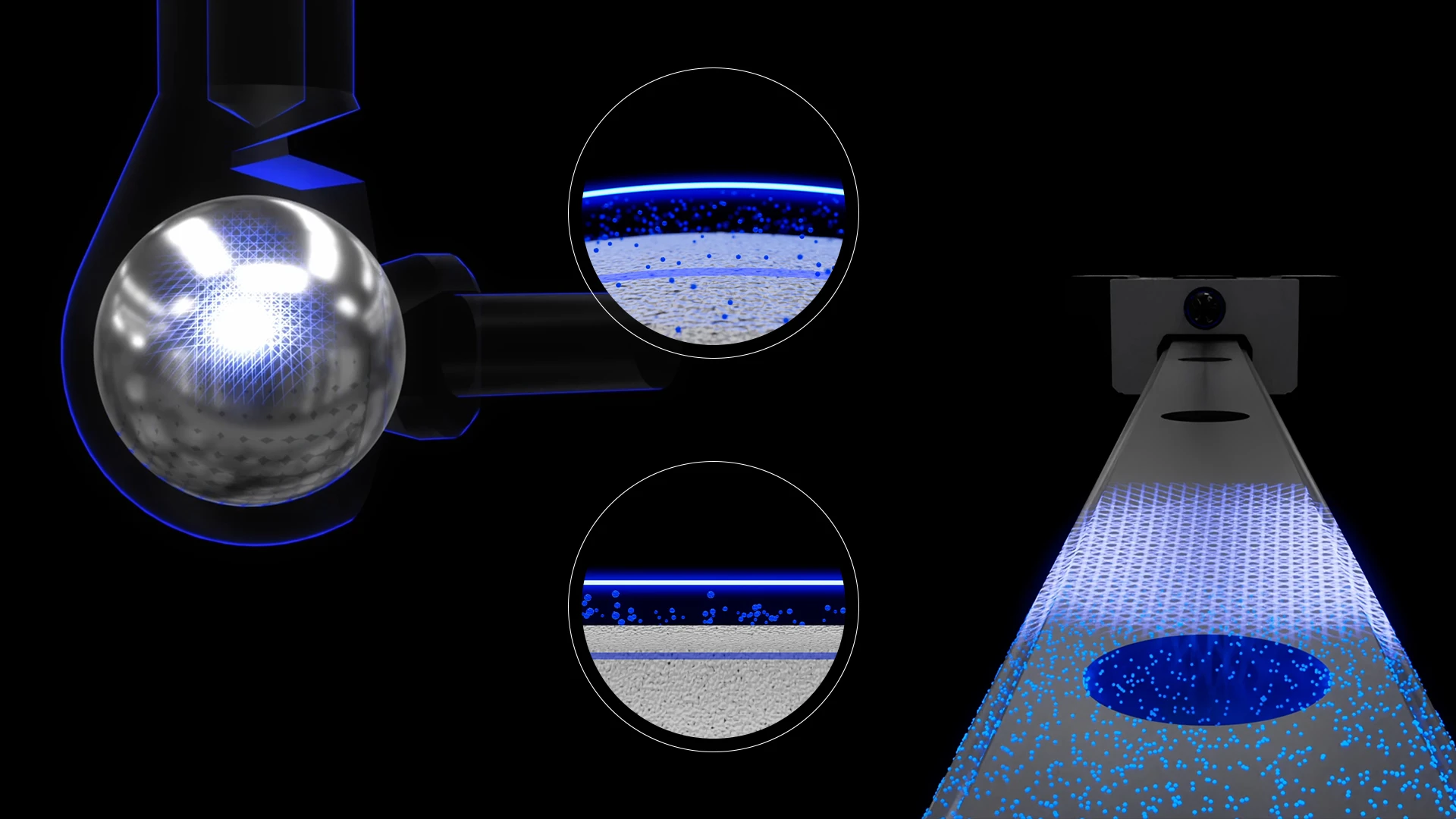

Industrijska tačnost, stabilna i pouzdana
Sistem je usklađen s ISO 10360-13 i koristi nadzor tačnosti s četiri mjerila: tačnost, volumetrijska tačnost, sferičnost i ravnost. Time cjelovito štiti mjernu preciznost i dugoročnu stabilnost te ispunjava zahtjeve industrijskog visokopreciznog mjerenja.
07 / TEHNIČKI PODACI
Tehničke specifikacije
| Tip | TrackScan GO-C | TrackScan GO-E | |
|---|---|---|---|
| Način skeniranja | Ultrabrzo skeniranje | 34 plave laserske linije | |
| Vrlo fino skeniranje | 7 vzporednih modrih laserskih linij | ||
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | ||
| Skeniranje velikih površina trackerom | 34 plave laserske linije | ||
| Fotogrametrija | Prilagodljiva fotogrametrija | ||
| Udaljenost praćenja po i-Trackeru | 2800 mm | 3500 mm | |
| Tačnost (1) | Praćeno skeniranje | do 0,030 mm | |
| Samo skener | do 0,020 mm | ||
| Samo tracker | do 0,075 mm | ||
| Volumetrijska tačnost (1) | Praćeno skeniranje | 0,064 mm | 0,060 mm |
| Samo skener | 0,015 mm + 0,035 mm/m | ||
| Samo tracker (2) | 0,072 mm + 0,012 mm/m | ||
| Sferičnost (1) | 0,040 mm | 0,035 mm | |
| Ravnost (1) | 0,060 mm | 0,050 mm | |
| Radna udaljenost | Skener | 150–450 mm, proširivo do 650 mm Vrlo fino skeniranje: 120–300 mm | |
| Tracker | 500–1500 mm, proširivo do 2500 mm | ||
| Područje skeniranja do | Skener | 500 mm × 600 mm | |
| Tracker | 2500 mm × 2000 mm | ||
| Razred lasera | Razred Ⅱ (siguran za oči) | ||
| Razlučivost do | 0,020 mm | ||
| Brzina mjerenja do | 6.500.000 mjerenja/s | ||
| Dimenzije i-Scannera | 197,6 mm × 191,3 mm × 234,2 mm | ||
| Masa i-Scannera | 860 g (bez baterije) | ||
| Dimenzije i-Trackera | 418,6 mm × 122,1 mm × 83,9 mm | ||
| Masa i-Trackera | 1580 g (bez baterije) | ||
| Veličina zaštitnog kovčega | 660 mm × 499 mm × 329 mm | ||
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | ||
| Radna temperatura | −10 °C do 40 °C | ||
| Radna vlažnost (bez kondenzacije) | 10–90 % RH | ||
| Bežični standard | Wi-Fi 6, 802.11a/b/g/n/ac/ax | ||
| Sučelje | USB 3.0 Type-C | ||
| Patenti | US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, EP3907702B1, US12293530B2, US12518402B2, CN109000582B, CN111694665B, CN111678459B, CN214149174U, CN214379242U, CN214379241U, CN112802002B, CN214755707U, CN114554025B, CN113514008B, CN114627249B, CN218103238U, CN115289974B, CN115325959B, CN218584004U, CN115511688B, CN115661369B, CN113074659B, CN115695763B, CN115690333B, CN113473034B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113079269B, CN113079270B, CN113670202B, CN111932465B, CN222013042U, CN222027649U, CN222279677U, CN222317979U, CN222317980U, CN222353116U, CN222560923U, CN113593010B, CN222865846U, CN119919604B, CN119359964B, CN223461002U, CN223527609U, CN119845179B, CN116045843B, CN118857100B, CN223596816U, US12725299B2, DE202025004261U1 | ||
(1) Učinkovitost je ocijenjena prema JJF 1951, VDI/VDE 2634, 3. dio, i ISO 10360-13 u kalibracijskom laboratoriju SCANOLOGY akreditiranom prema ISO/IEC 17025.
(2) U kombinaciji s visokopreciznom mjernom letvom.
Proizvođač zadržava pravo tumačenja i izmjene parametara i slika u zakonskim okvirima.
08 / PRIMJENA
Raznolika područja primjene
Vazduhoplovna i svemirska industrija
Alatničarstvo
Automobilska industrija
Energetika i teška industrija
Željeznice i brodovi
Neindustrijska područja
09 / SOFTVER
Najviše iz 3D skeniranja
DefinSight cjelovitom mjeriteljskom platformom pokreće 3D skenere i prijenosne koordinatne mjerne strojeve te omogućuje napredno 3D mjerenje i kontrolu. Intuitivno sučelje, visoka kompatibilnost i učinkovita obrada podataka osiguravaju brže, preciznije i vrlo detaljno prikupljanje i analizu 3D podataka.
