SOFTVER / REVERZNI INŽENJERING

Geomagic Design X

Od fizičkog proizvoda do uredivog CAD modela

Geomagic Design X povezuje obradu 3D skenova s modeliranjem temeljenim na povijesti. Iz snimljene geometrije pomaže rekonstruirati puna tijela i površine za daljnji konstrukcijski rad.

Geomagic Design X na zaslonu uz skenirani ispušni kolektor
Geomagic Design X / rekonstrukcija iz mrežeSlužbeni prikaz proizvođača Hexagon.

01 / POSTUPAK

Od ulaza do rezultata

Ulaz: 3D sken. Rezultat: CAD.

  1. ULAZ3D sken
  2. 02Priprema podataka
  3. 03Rekonstrukcija
  4. 04Provjera odstupanja
  5. REZULTATCAD

02 / KLJUČNE FUNKCIJE

Što omogućuje Geomagic Design X

LiveTransfer ovisi o podržanom CAD okruženju i konfiguraciji. Neutralni izvoz STEP/IGES nije isto što i prijenos cijelog parametarskog stabla.

  1. 01

    Obrada mreža i oblaka točaka

    Priprema snimljene geometrije za modeliranje.

  2. 02

    Izrada površina i tijela

    Rekonstrukcija punih tijela i površina iz skena.

  3. 03

    Accuracy Analyzer

    Usporedba modela sa skenom u stvarnom vremenu tijekom rada.

  4. 04

    LiveTransfer

    Prijenos parametarske povijesti u podržana CAD okruženja.

03 / PRIMJERI PRIMJENE

Gdje se koristi

01

Rekonstrukcija dijela bez CAD dokumentacije

02

Prilagodba postojećih dijelova

03

Razvoj zamjenskih komponenti

GALERIJA / GEOMAGIC DESIGN X

Prikazi programa

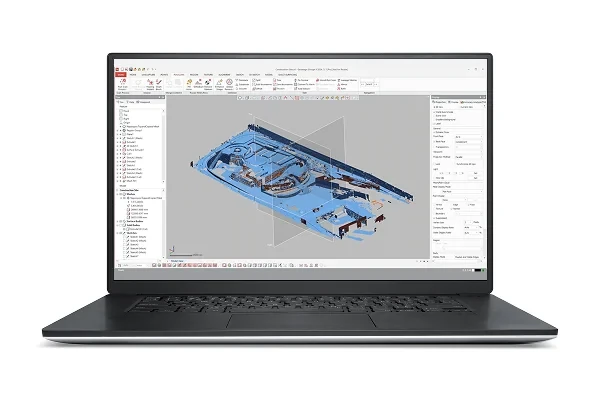

Modeliranje na temelju skena s mjernim oznakama.
Modeliranje na temelju skena s mjernim oznakama.

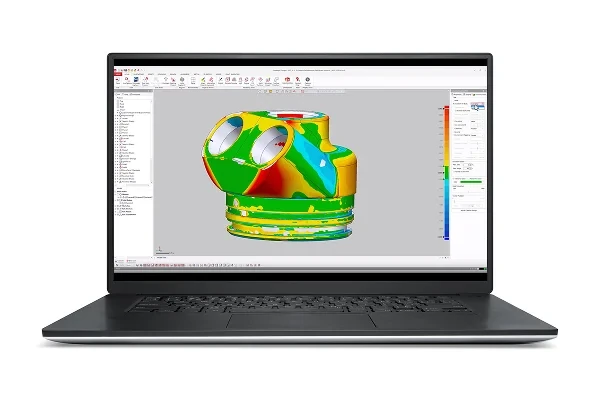

Analiza točnosti: karta odstupanja u boji između modela i skena.
Analiza točnosti: karta odstupanja u boji između modela i skena.

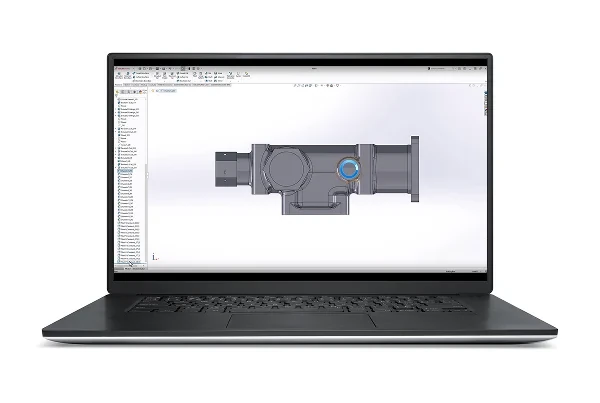

Prijenos modela u CAD okruženje.
Prijenos modela u CAD okruženje.

Službeni prikazi proizvođača Hexagon.
