SCANOLOGY / PAMETEN IN BREZŽIČEN 3D-SISTEM ZA SKENIRANJE

NimbleTrack-CR

Natančnost v podrobnostih, merjenje brez omejitev.

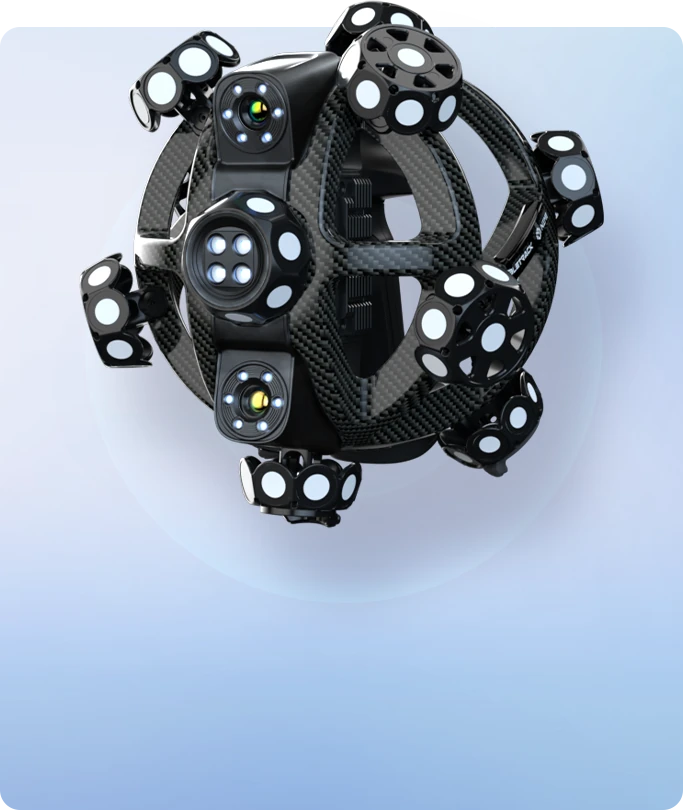

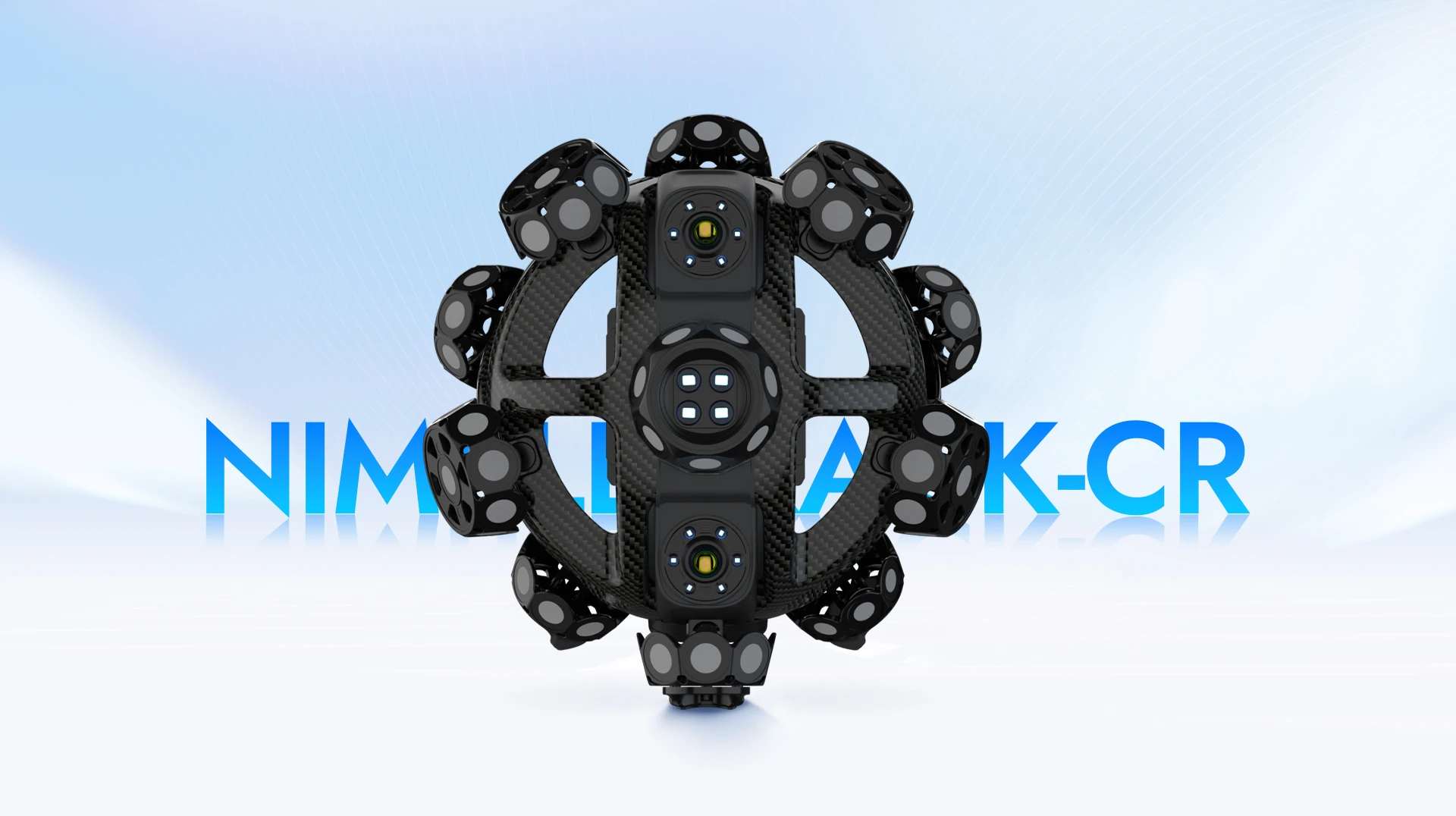

NimbleTrack-CR brezžični 3D-sistem za skeniranje
NimbleTrack-CR

01 / POUDARKI

NimbleTrack-CR je pameten in brezžičen 3D-sistem za skeniranje, posebej zasnovan za zajem najfinejših podrobnosti. Temelji na prednostih serije NimbleTrack – brezžični svobodi, lahki in prenosni zasnovi ter visoki natančnosti – in kot rešitev nove generacije premika meje 3D-digitalizacije.

NimbleTrack-CR

Z zmogljivimi industrijskimi kamerami in pametnimi algoritmi NimbleTrack-CR zajame tudi najfinejše značilnosti in najzapletenejše strukture z izjemno podrobnostjo in natančnostjo. Pri industrijski kontroli kakovosti ali ohranjanju kulturne dediščine zagotavlja natančne in podrobne skene ter odpira nove možnosti v proizvodnji, raziskavah in restavriranju.

Lahka in prenosna zasnova

Lahka in prenosna zasnova

Premer 230 mm in masa 1,3 kg. Skener je zasnovan za prenosljivost, je izjemno kompakten in lahek ter se v celoti prilega enemu kovčku za preprost prevoz in shranjevanje.

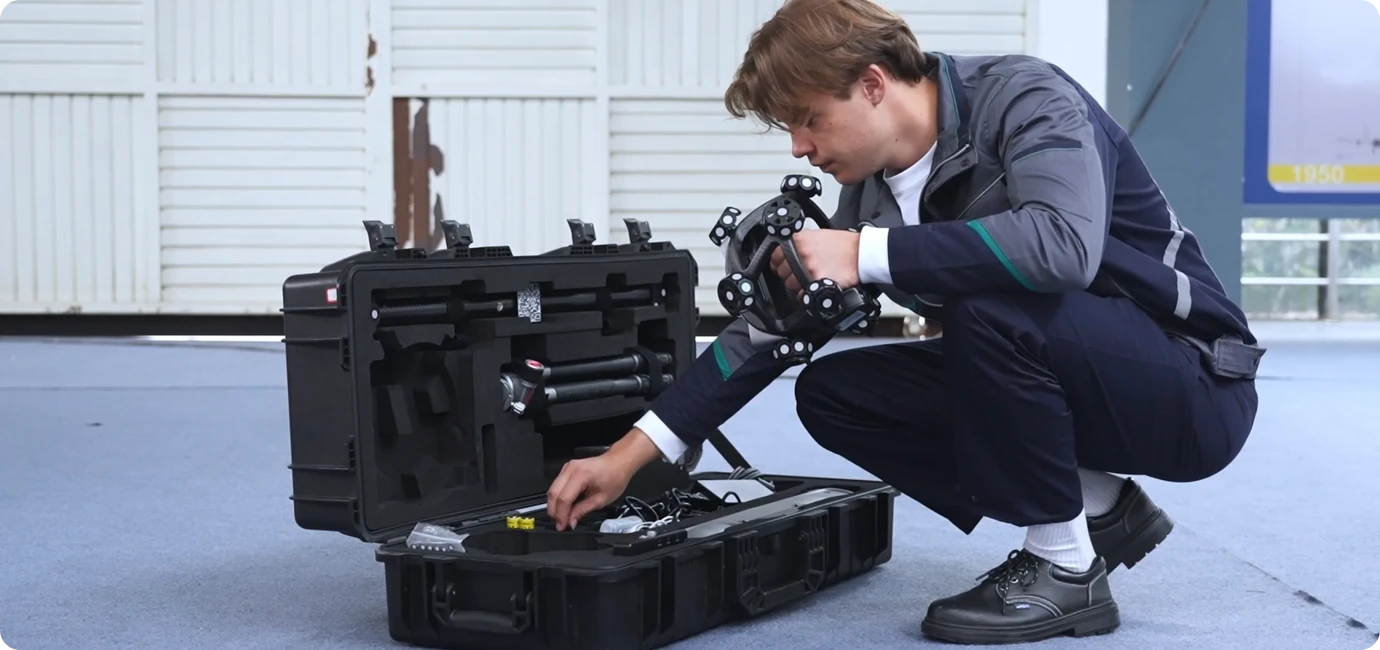

NimbleTrack-CR v kovčku
Zajem podrobnosti brez primere

02 / FUNKCIJE

Zajem podrobnosti brez primere

NimbleTrack-CR ima najsodobnejši optični slikovni sistem in pametne algoritme, ki jih dopolnjujeta napredna tehnologija križev in obdelava slike na podpikselski ravni za izjemno natančnost. Sistem natančno zajame drobne podrobnosti in uresniči načelo »kar vidite, to dobite«.

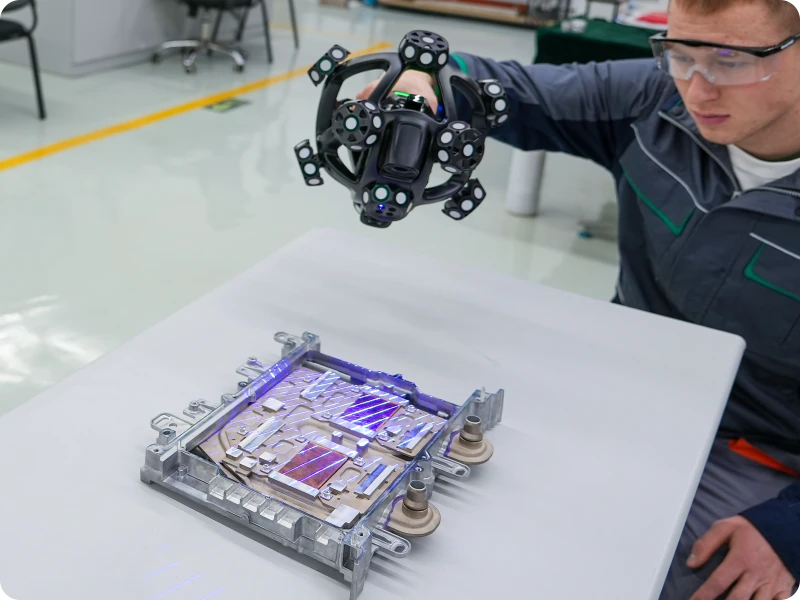

Industrijsko merjenje

Industrijsko merjenje

Temelji na izkušnjah podjetja SCANOLOGY v industrijskem meroslovju in zagotavlja odličen zajem podrobnosti ter natančno merjenje, zato je zanesljivo orodje za kontrolo kakovosti in optimizacijo procesov.

Zasnovan je za majhne in srednje velike dele, natančno zajame drobne napake in zapletene značilnosti ter zagotavlja natančno merjenje kompleksnih krivulj in obrisov, na primer turbinskih lopatic.

ISO 17025certificirano
0,025 mmnatančnost sistema
0,020 mmnatančnost samega skenerja

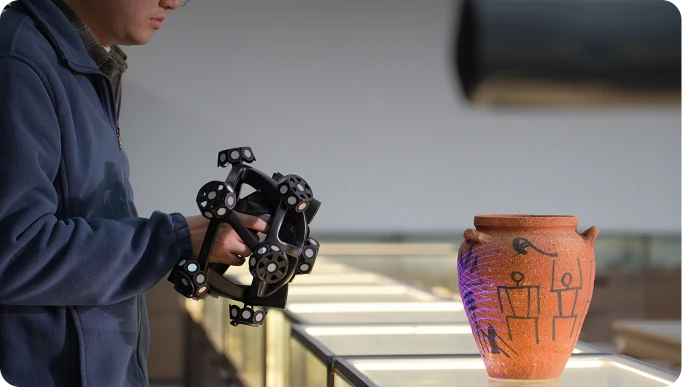

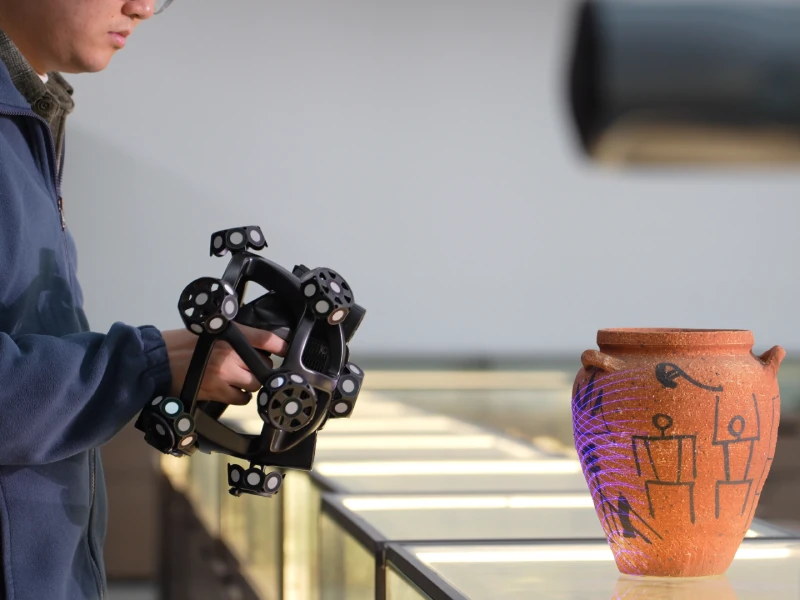

Umetnost in kulturna dediščina

Način za ohranjanje dediščine ima certifikat laserja razreda I, kar zagotavlja brezkontaktno 3D-skeniranje brez poškodb. Od občutljive lončenine in poslikane keramike do zapletenih bronastih vzorcev in popisanih stel sistem zajame podrobnosti predmetov z meroslovno natančnostjo in brez tveganja za poškodbe površine. Ta inovativna rešitev omogoča varen in zanesljiv pristop k arheološkemu restavriranju in dokumentiranju kulturne dediščine.

Zagotavlja zelo verne skene predmetov, kipov in glaziranih površin ter natančne podatke za digitalno arhiviranje, restavriranje in virtualne razstave.

0,010 mmnajvečja ločljivost
Laser razreda Iv načinu za ohranjanje kulturne dediščine
Brezkontaktnoin brez poškodb
Umetnost in kulturna dediščina

03 / PRILAGODLJIVOST

Prilagodljiv in vse v enem

Več načinov skeniranja

Več načinov skeniranja

Podpira ultra hitro skeniranje, zelo fino skeniranje in skeniranje globokih lukenj ter se prilagodi različnim potrebam skeniranja.

Prilagodljiv različnim okoljem

Prilagodljiv različnim okoljem

Obvlada dele različnih velikosti in vrst v zaprtih prostorih in na prostem, tudi na neposredni sončni svetlobi.

Združljivost z več materiali

Združljivost z več materiali

Skenira tekstil, keramiko, bron, pločevino in druge materiale brez razpršilnih premazov ter tako ščiti površino pred poškodbami.

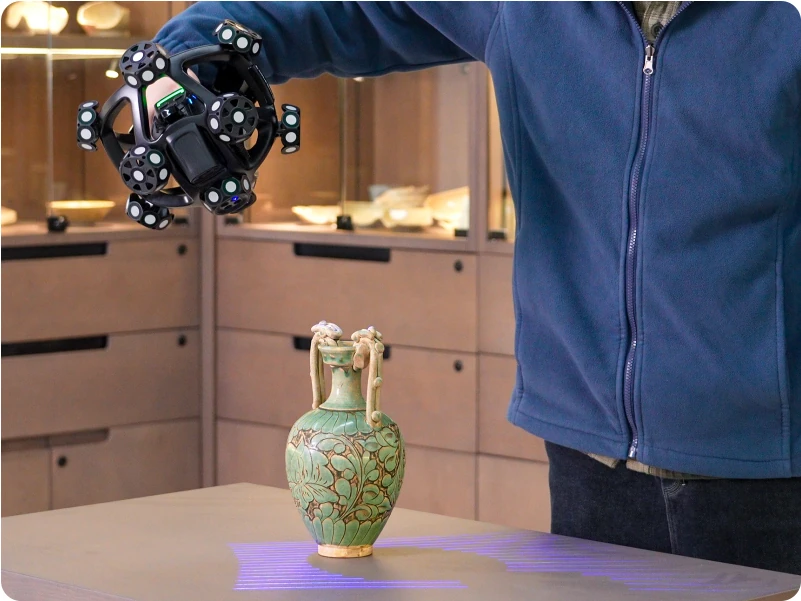

Odličen za varovanje kulturne dediščine

Odličen za varovanje kulturne dediščine

3D-sken + preslikava tekstur. Brezhibno ohranjanje kulturne dediščine z integriranim digitalnim postopkom SCANOLOGY, ki ga poganjata zmogljiva 3D-programska oprema in programska oprema za preslikavo tekstur visoke ločljivosti. Z visoko natančnim 3D-skeniranjem in pametno preslikavo tekstur verno poustvari barve, teksture in geometrijo z osupljivimi, življenjskimi podrobnostmi.

Brezžično merjenje

04 / BREZŽIČNO DELO

Brezžično merjenje

NimbleTrack-CR vključuje robno računalništvo za hitro in stabilno obdelavo podatkov. Vgrajene baterije v 3D-skenerju in sledilniku omogočajo neprekinjeno skeniranje brez zunanjega napajanja ter več prilagodljivosti in učinkovitosti pri skeniranju.

  • – Vgrajen računalniški modul
  • – Vgrajene baterije
  • – Zasnova z brezžično omrežno kartico (WNIC)

05 / PROGRAMSKA OPREMA

Merjenje s podporo programske opreme

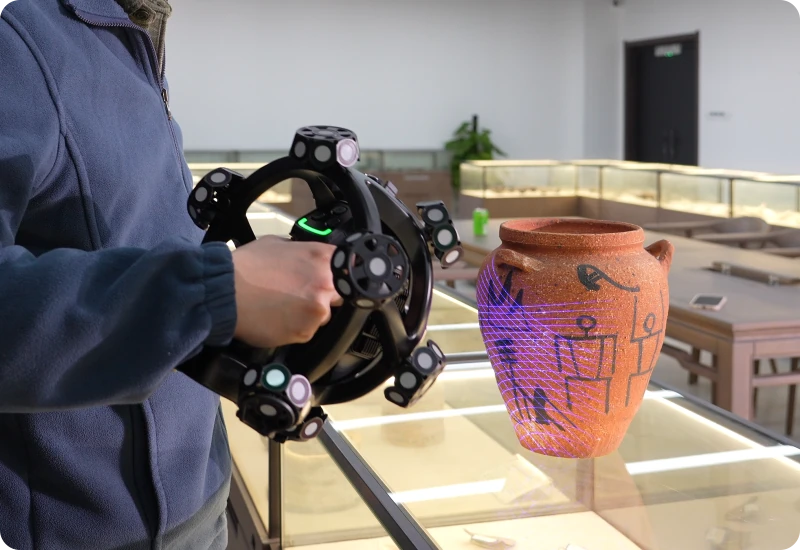

Pametna ločljivost

Pametna ločljivost

Pred začetkom skeniranja samodejno prilagodi ločljivost glede na značilnosti predmeta in okolje.

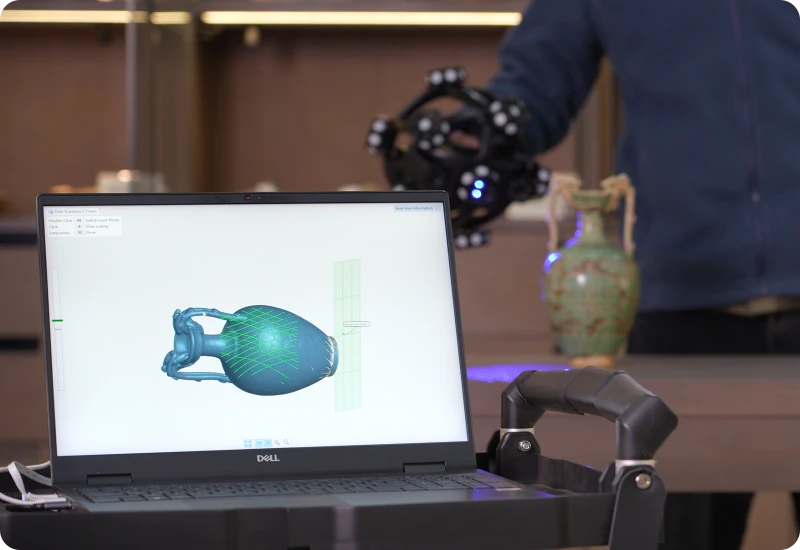

Barvni indikatorji

Barvni indikatorji

Skenirana in neskenirana območja prikaže v različnih barvah, kar uporabnikom v realnem času pomaga prepoznati slepe točke ali manjkajoče podatke ter izboljša popolnost in natančnost skena.

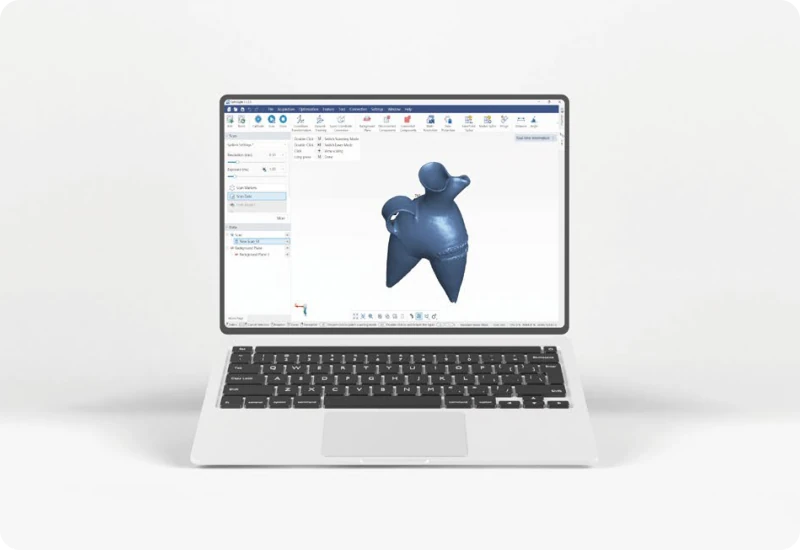

Več ločljivosti v realnem času

Več ločljivosti v realnem času

Uporabnikom omogoča prilagajanje ločljivosti med skeniranjem glede na zahtevnost predmeta, tako da je natančno zajeta vsaka pomembna podrobnost.

06 / RAZŠIRITVE

Prilagodljiva združljivost

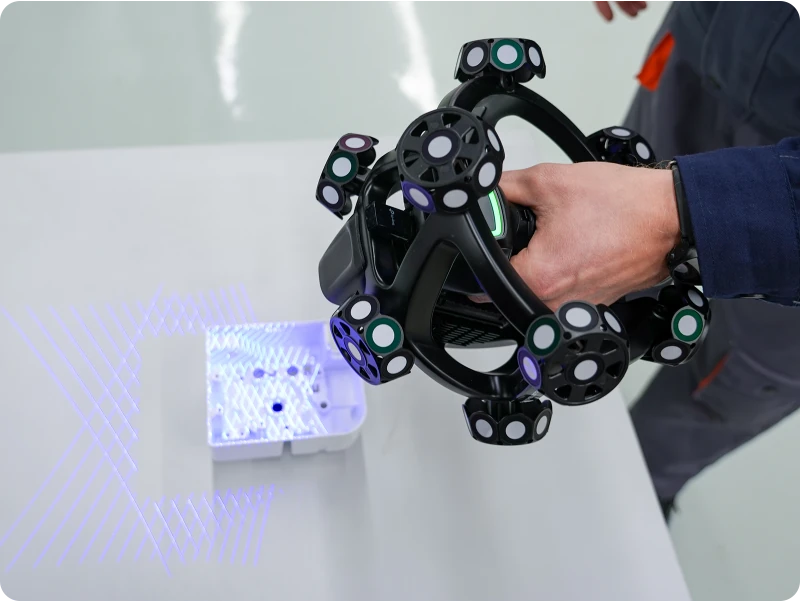

Pametno zaznavanje robov

Pametno zaznavanje robov

NimbleTrack ima izbirni modul za natančno zaznavanje robov, ki deluje z merjenjem sivinskih vrednosti. Uporabniki lahko natančno pregledajo zaprte značilnosti, kot so luknje, utori in robovi, ter pridobijo podatke, kot so položaji in premeri.

i-Probe 500

S sledilno sondo i-Probe lahko merite nedostopna območja, kot so referenčne luknje in skrite točke. Ta kontaktna merilna sonda zagotavlja natančne rezultate v žični in brezžični izvedbi.

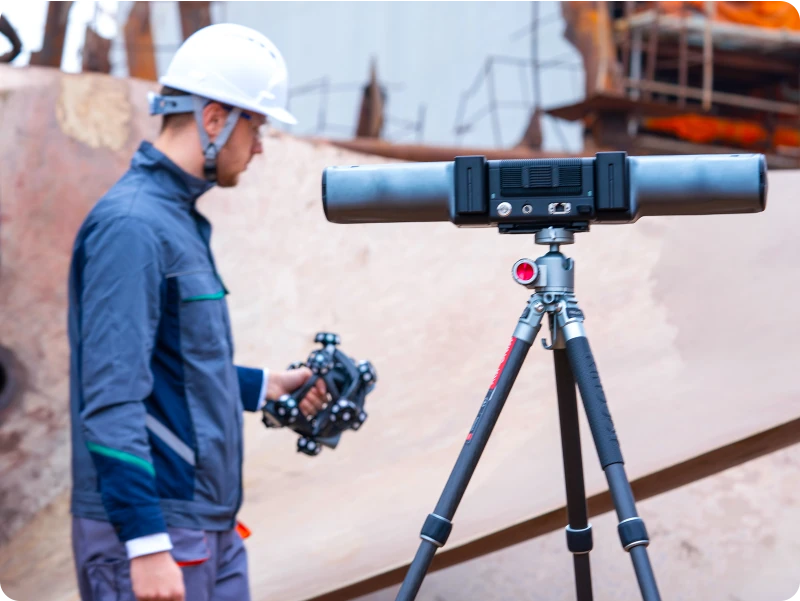

Merjenje z več sledilniki

Merjenje z več sledilniki

Merilno območje lahko dinamično razširite z dodajanjem i-Trackerjev in tako merite velike predmete brez izgube natančnosti.

07 / UPORABA

Področja uporabe

Umetniško oblikovanje
Umetniško oblikovanje
Digitalizacija kulturne dediščine
Digitalizacija kulturne dediščine
Kontrola industrijskih delov
Kontrola industrijskih delov
Izobraževanje in raziskave
Izobraževanje in raziskave

08 / TEHNIČNI PODATKI

Tehnične specifikacije

TipNimbleTrack-CR
Način skeniranjaUltra hitro skeniranje17 modrih laserskih križev
Zelo fino skeniranje7 vzporednih modrih laserskih linij
Skeniranje globokih lukenj1 modra laserska linija
Natančnost samega skenerja (1)Do 0,020 mm
Natančnost sistema (1)Do 0,025 mm
Razdalja sledenja na i-Tracker3200 mm
Volumetrična natančnost (2) (razdalja sledenja 3,2 m)0,064 mm
Volumetrična natančnost (s fotogrametričnim sistemom MSCAN-L15)0,044 mm + 0,012 mm/m
Natančnost položaja lukenj0,050 mm
Razred laserjaRazred II (varen za oči)
Ločljivost do0,010 mm
Delovna razdalja250 mm
Globinska ostrina300 mm
Območje skeniranja do150 mm × 190 mm
Hitrost sličic120 fps
Hitrost merjenja do4.900.000 meritev/s
Mere i-Scannerja238 mm × 203 mm × 230 mm
Masa i-Scannerja1,3 kg (neto masa)
1,4 kg (z baterijo in brezžičnim modulom)
Mere i-Trackerja570 mm × 87 mm × 94 mm
Masa i-Trackerja2,2 kg (neto masa)
2,6 kg (z baterijo in brezžičnim modulom)
Velikost zaščitnega kovčka1000 mm × 425 mm × 280 mm
Izhodni formati.stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd.
Delovna temperatura−10 °C do 40 °C
Delovna vlažnost (brez kondenzacije)10–90 % RH
Brezžični načini delovanjai-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, brezžično sledenje z več sledilniki, pregled robov
Brezžični standardWi-Fi 6, 802.11a/b/g/n/ac/ax
VmesnikUSB 3.0, gigabitni ethernet
PatentiCN109000582B, CN210567185U, CN114001696B, CN113514008B, CN114627249B, CN218103238U, CN115289974B, CN115661369B, CN110992393B, CN113432561B, CN219834226U, CN219829788U, CN116206069B, CN222027649U, CN308982243S, CN308982242S, CN222279678U, US10309770B2, US11060853B2, KR102096806B1, US11493326B2, US12725299B2, DE202025004261U1

(1) Akreditirano po ISO 17025: na podlagi smernice VDI/VDE 2634, 3. del, in specifikacije JJF 1951 je ovrednotena zmogljivost pri napaki tipanja (velikost) (PS).
(2) Akreditirano po ISO 17025: na podlagi smernice VDI/VDE 2634, 3. del, in specifikacije JJF 1951 je ovrednotena zmogljivost pri napaki razdalje med kroglama (SD).

RAČUNALNIK ZA DELO

Računalnik za delo s skenerjem

Kakšen računalnik potrebujete za delo s skenerjem? SCANOLOGY za vse svoje skenerje navaja spodnje zahteve. Minimum je spodnja meja, da programska oprema deluje. Priporočilo proizvajalec svetuje za tekoče delo z večjimi skeni.

Sestavni delSplošni minimumSplošno priporočilo
ProcesorIntel Core i7, 12. generacija ali novejšiIntel Core i9, 13. generacija ali novejši
Pomnilnik RAMNajmanj 32 GB DDR5Najmanj 64 GB DDR5
Grafična karticaLočena NVIDIA, najmanj 6 GB VRAMLočena NVIDIA, najmanj 12 GB VRAM
Operacijski sistemWindows 10 ali Windows 11Windows 10 Pro ali Windows 11 Pro
SSDV tabeli proizvajalca ni navedenoV tabeli proizvajalca ni navedeno

Vir: SCANOLOGY, pogosta vprašanja o potrebnem računalniku.

Predlog konfiguracije 3D ING

Predlog za delo, ne uradna individualna zahteva modela. VRAM je pomnilnik grafične kartice in ni isto kot RAM. Kapacitete SSD so predlog 3D ING.

ModelNimbleTrack-CR
ProcesorIntel Core i9, 13. gen. ali novejši
Pomnilnik RAM64 GB DDR5
Grafika (VRAM)NVIDIA RTX, 12 GB VRAM
NVMe SSD2 TB
Operacijski sistemWindows 11 Pro
Objavljene povezave sistemaUSB 3.0; Gigabit Ethernet; Wi-Fi 6
Namen predlogaPodrobni skeni in kontrola geometrije.
OpombaPri velikih podrobnih modelih je smiselna dodatna rezerva RAM-a; ločen uradni prag ni potrjen.

Konfiguracija je predlog za delo glede na predvideni obseg projekta. SCANOLOGY objavlja splošne minimalne in priporočene zahteve; ločene uradno potrjene zahteve za ta model v pregledanih virih niso navedene. Pred izbiro računalnika preverimo združljivost s konkretnim merilnim kompletom in uporabljeno programsko opremo.

Preverite ustreznost računalnika Vse konfiguracije in nasveti →

09 / VIDEO

10 / BROŠURA

Prenesite brošuro

Vabimo vas, da prenesete podrobno brošuro. SCANOLOGY ponuja celovite odgovore na pogosta vprašanja o svojem 3D-skenerju.

Prenos brošure (EN) · 4,3 MB Vprašajte strokovnjaka →
