SCANOLOGY / BREZŽIČNI OPTIČNI 3D-SISTEM ZA SKENIRANJE

NimbleTrack Gen2

Further, Faster, Mightier

Dlje, hitreje, zmogljiveje.

NimbleTrack Gen2

01 / POUDARKI

NimbleTrack je povsem nov brezžični optični 3D-sistem za skeniranje podjetja SCANOLOGY, ki združuje brezžično svobodo, skeniranje brez označevalcev, natančne meritve in prenosljivost.

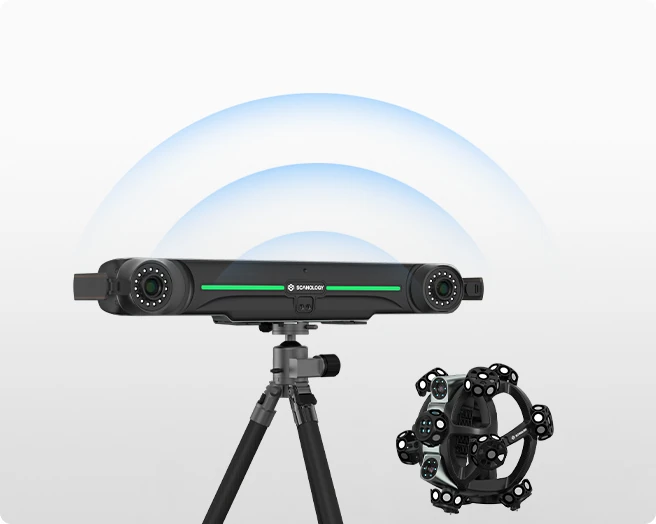

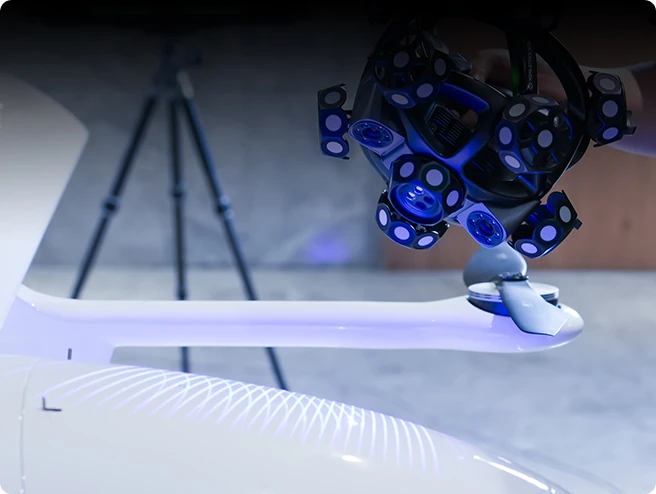

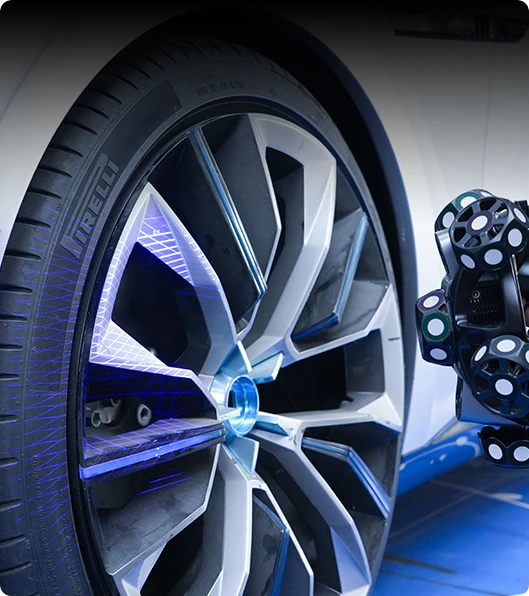

Brezžična zasnova
Brezžična zasnova
27 modrih laserskih križev
27 modrih laserskih križev
6.630.000 meritev/s
6.630.000 meritev/s
Natančnost sistema 0,025 mm
Natančnost sistema 0,025 mm

Zagotavlja visoko učinkovitost in prilagodljivost pri delih vseh velikosti, od zapletenih sestavnih delov do zelo velikih kosov. NimbleTrack postavlja nov standard za učinkovito in pametno 3D-merjenje.

02 / FUNKCIJE

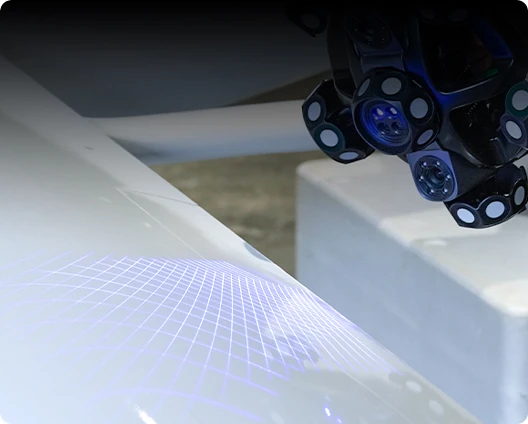

Bliskovito hitro skeniranje

Bliskovito hitro skeniranje

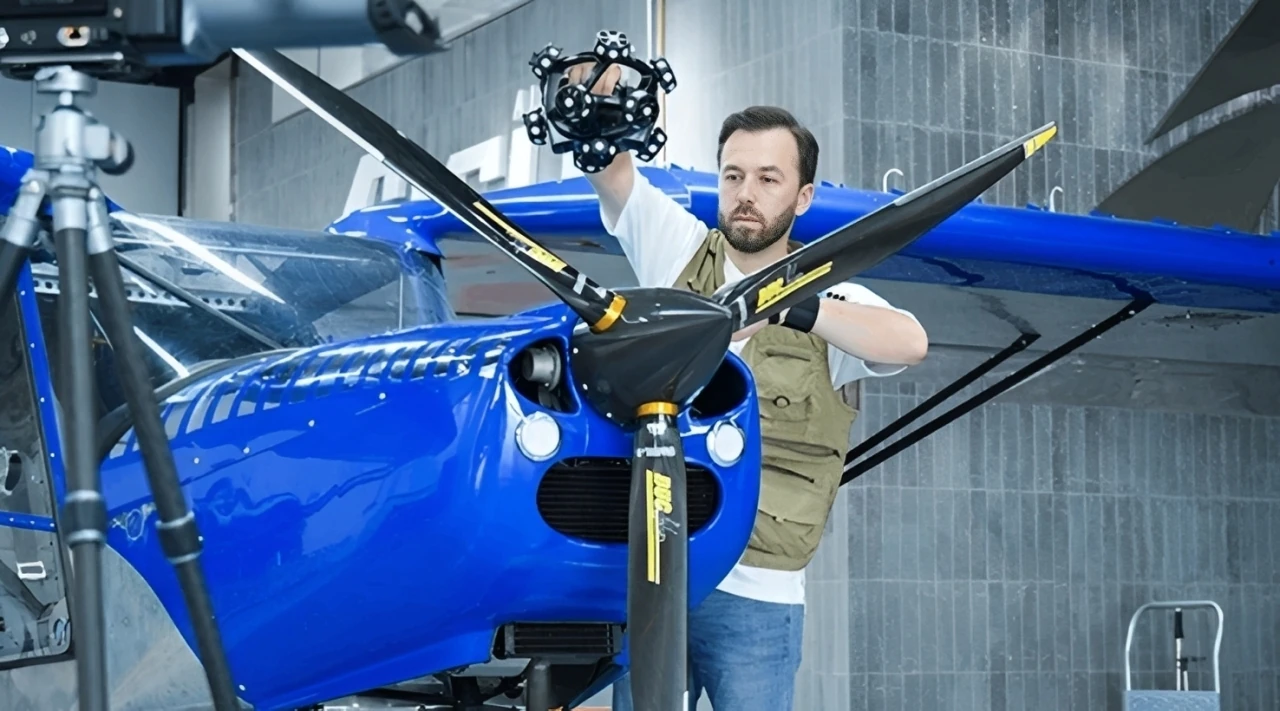

Način hitrega skeniranja

V načinu hitrega skeniranja s 54 modrimi laserskimi linijami doseže hitrost do 6,63 milijona meritev na sekundo.

Način hitrega skeniranja

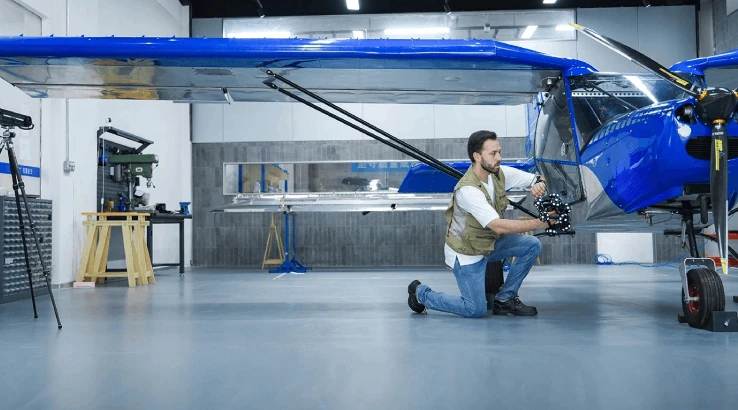

Sledenje na večji razdalji

Sledenje na večji razdalji

Z algoritmi za robno kalibracijo in stabilno strukturo CFFIM sledilnik NimbleTrack omogoča razdaljo sledenja 4,2 m.

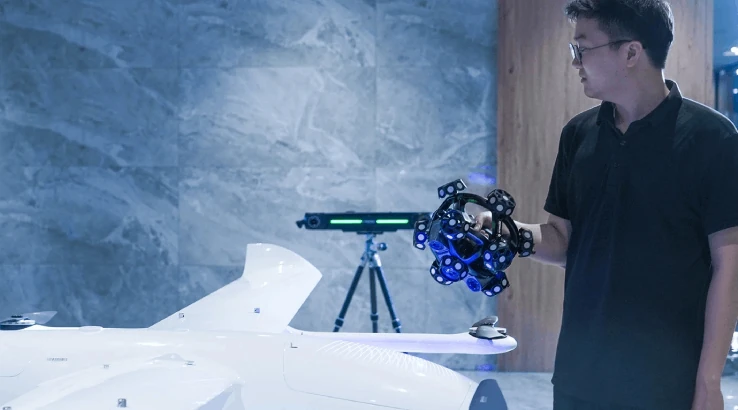

Skeniranje večjih predmetov

Idealen je za majhne do srednje velike predmete, z njim pa natančno in preprosto skenirate tudi velike in zelo velike dele.

Skeniranje večjih predmetov

03 / NATANČNOST

Učinkovito merjenje majhnih do velikih delov

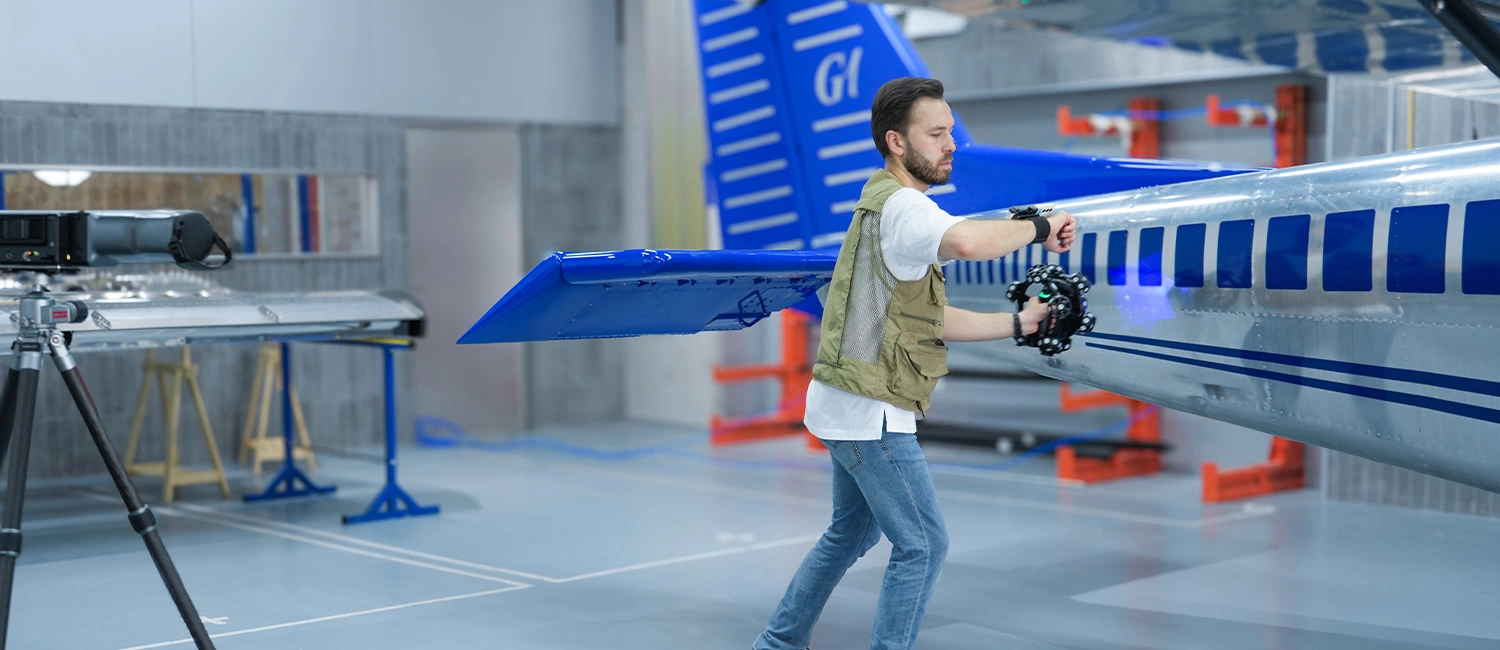

Natančnost, ki ji lahko zaupate

Natančnost, ki ji lahko zaupate

Ta način na podlagi meroslovne strojne opreme in lastnih algoritmov dosega natančnost sistema do 0,025 mm in volumetrično natančnost 0,059 mm. Deluje brez označevalcev in je idealen za dinamično skeniranje majhnih do srednje velikih delov.

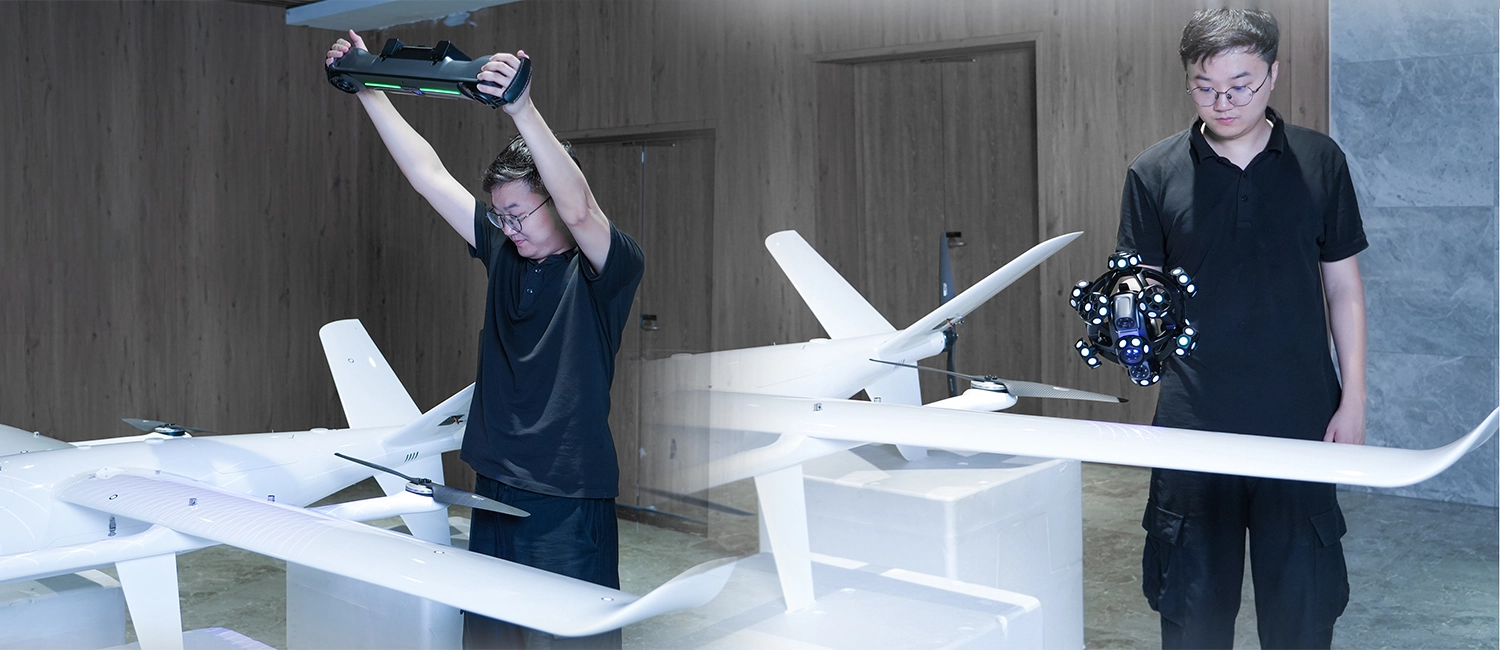

Prilagodljiva dvojna načina

Prilagodljiva dvojna načina

NimbleTrack ima inovativen dvojni sistem, ki združuje optično 3D-skeniranje z ročnim skeniranjem velikih površin in se prilagodi različnim merilnim potrebam. Zaradi vgrajene laserske projekcije lahko sledilnik uporabite kot ročni 3D-skener za zajem oblakov točk. Ta način poveča doseg in prilagodljivost skeniranja ter je idealen za natančno merjenje velikih delov.

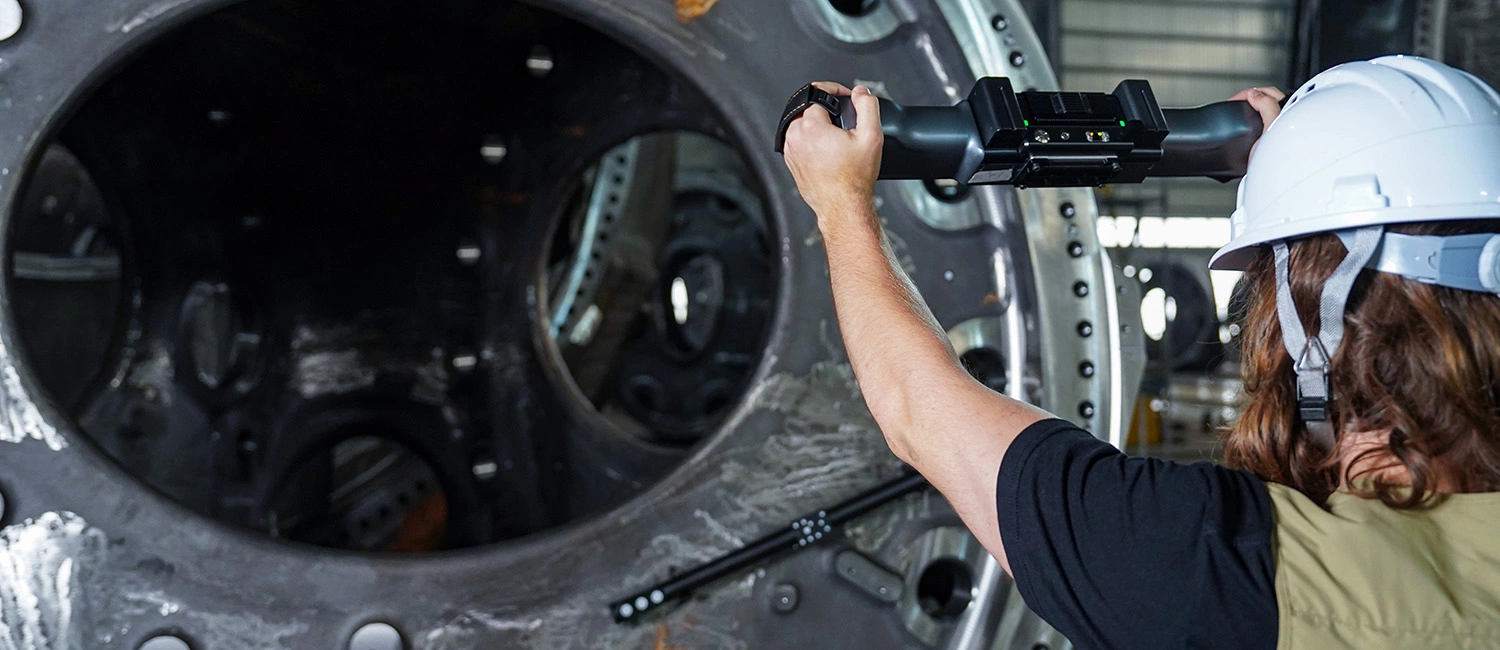

Prilagodljiva fotogrametrija

Prilagodljiva fotogrametrija

NimbleTrack vključuje tehnologijo prilagodljive fotogrametrije, ki zagotavlja izjemno natančnost pri dolgih in kratkih merilnih razdaljah. Odpravi kumulativne napake in zagotavlja stalno volumetrično natančnost ter visoko natančne rezultate pri velikih in podrobnih meritvah.

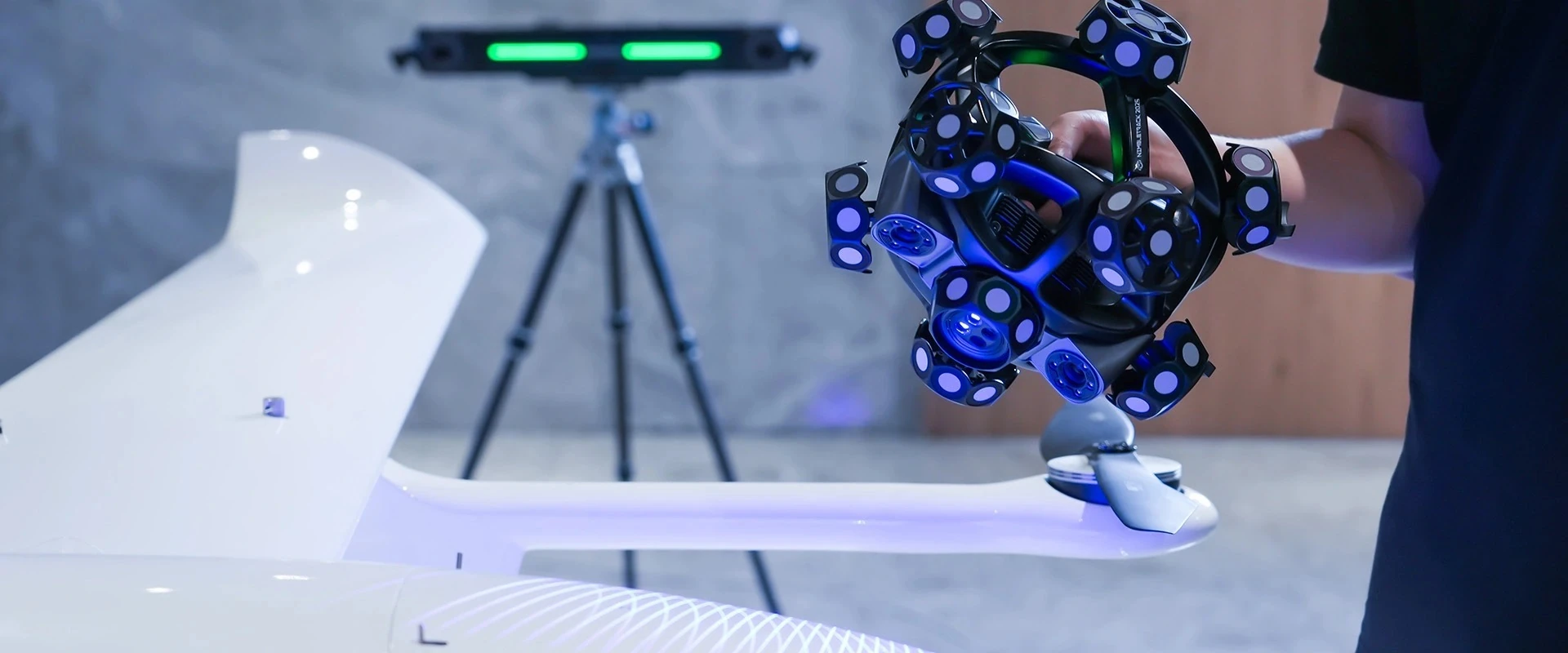

Popolnoma brezžičen in mobilen

04 / BREZŽIČNO DELO

Popolnoma brezžičen in mobilen

Brez kablov NimbleTrack zagotavlja pravo brezžično svobodo. Z zmogljivimi baterijami in naprednim robnim računalništvom tako 3D-skener kot sledilnik podpirata brezžične meritve in stabilen hiter prenos podatkov kadarkoli in kjerkoli. Pri skeniranju na prostem, na območjih z omejenim napajanjem, pri zelo velikih delih ali v utesnjenih prostorih zagotavlja tekoče, natančne in učinkovite 3D-meritve.

05 / RAZŠIRITVE

Vsestranska uporaba

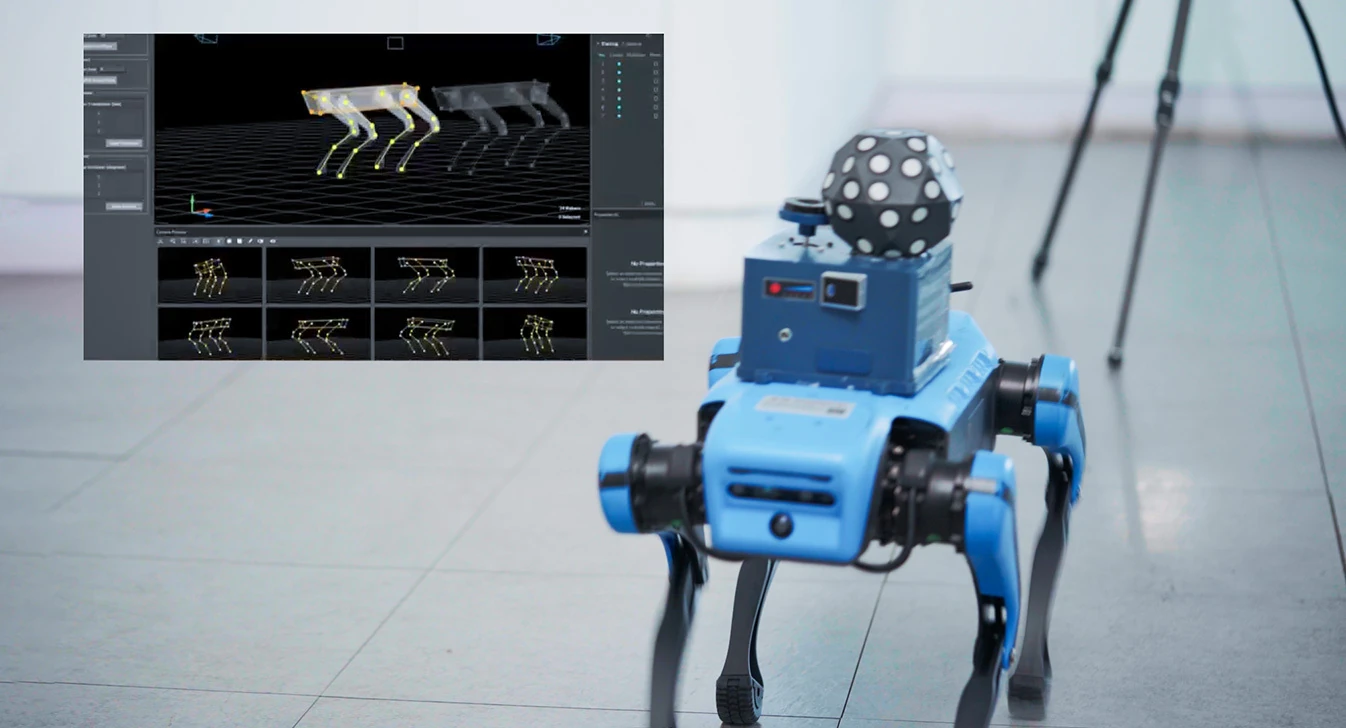

Adapter po meri

Adapter po meri

Z adapterji po meri lahko v realnem času zajemate 6D-položaj ciljnih predmetov. Sistem natančno spremlja odstopanja položaja tudi v okoljih z vibracijami ali zapletenih okoljih, kar je idealno za trčne preskuse, montažo letalske opreme, kalibracijo robotov in popravke absolutne natančnosti.

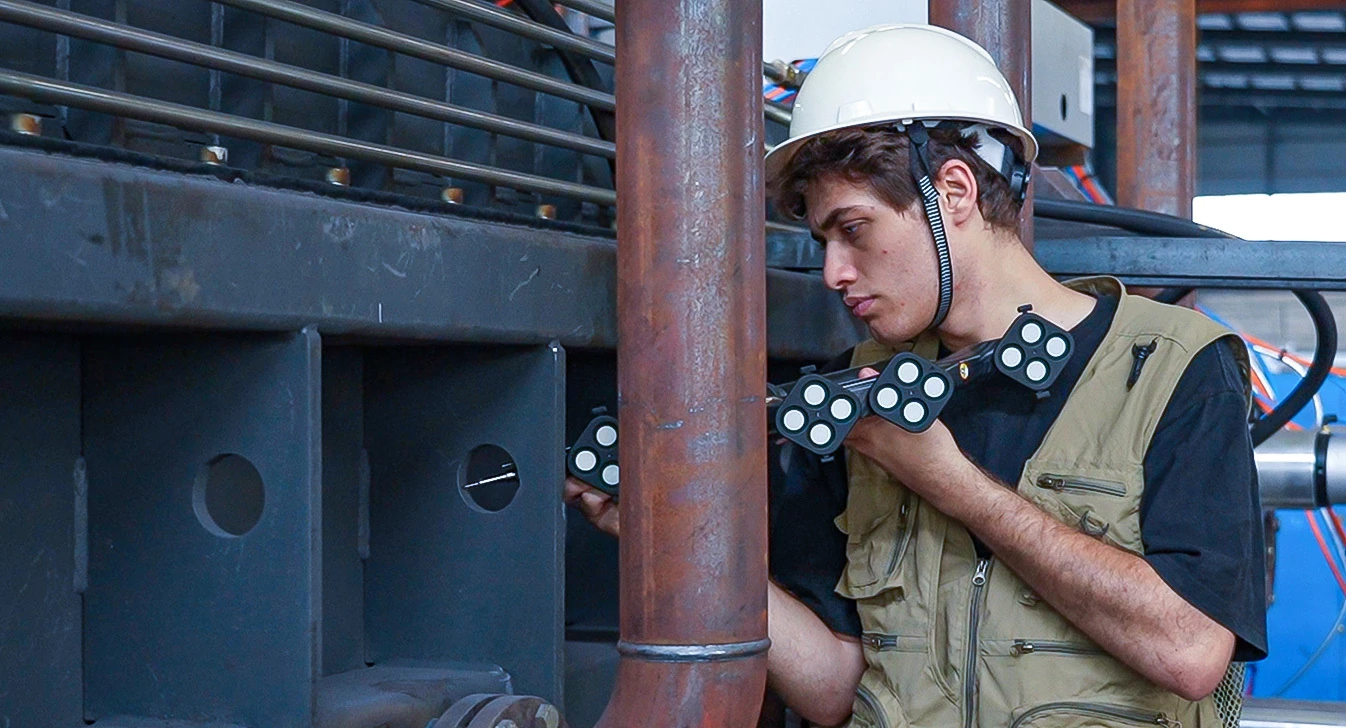

Optična sonda

Optična sonda

S sledilno sondo i-Probe lahko merite nedostopna območja, kot so referenčne luknje in skrite točke. Ta kontaktna merilna sonda zagotavlja natančne rezultate v žični in brezžični izvedbi.

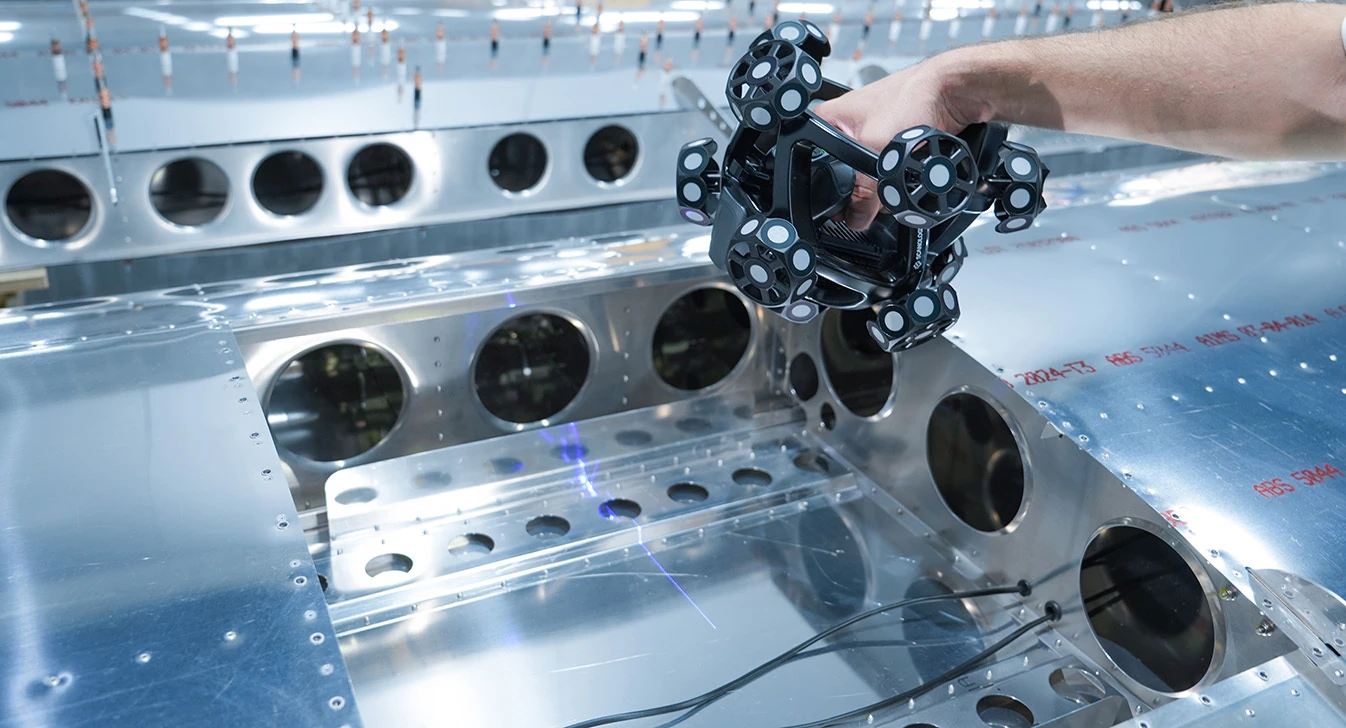

Pametni pregled robov

Pametni pregled robov

NimbleTrack ima izbirni modul za natančno zaznavanje robov, ki deluje z merjenjem sivinskih vrednosti. Uporabniki lahko natančno pregledajo zaprte značilnosti, kot so luknje, utori in robovi, ter pridobijo podatke, kot so položaji in premeri.

3D-prikaz pločevinastega dela z zeleno označenimi robovi okroglih in pravokotne odprtine.
DODATNA MOŽNOST

i-Hole — Natančen zajem izvrtin, rež in robov

i-Hole razširja optično merjenje z zaznavanjem robov odprtin. Z analizo sivinskih vrednosti in dodatno osvetlitvijo omogoča določanje položajev in premerov ter pregled značilnih geometrij na izdelku.

  • Položaj in premerPridobivanje merskih podatkov o izvrtinah in drugih zaprtih geometrijah.
  • Pregled robovZaznavanje obrisov odprtin in rež za dimenzijsko kontrolo.
  • Dopolnitev 3D-skeniranjaOptično merjenje značilnosti v sklopu podprtega merilnega sistema.
Več o i-Hole →

Uporaba v praksi

Funkcijo inteligentnega zaznavanja robov SCANOLOGY predstavlja kot dodatno možnost pri TrackScan Sharp in NimbleTrack Gen2. Ustrezno konfiguracijo preverite pri 3D ING.

Povprašajte o možnosti i-Hole →
Ročni skener SCANOLOGY nad kovinskim sklopom z vrsto odprtin.

06 / TEHNIČNI PODATKI

Tehnične specifikacije

TipNimbleTrack-C Gen2NimbleTrack-E Gen2
Način skeniranjaUltra hitro skeniranje54 modrih laserskih linij
Zelo fino skeniranje17 vzporednih modrih laserskih linij
Skeniranje globokih lukenj1 dodatna modra laserska linija
Skeniranje velikih površin54 modrih laserskih linij
FotogrametrijaPrilagodljiva fotogrametrija
Natančnost samega skenerja (1)Do 0,020 mm
Natančnost sistema (1)Do 0,025 mm
Razdalja sledenja na i-Tracker3500 mm4200 mm
Volumetrična natančnost (1)Razdalja sledenja 3,5 m0,060 mm0,059 mm
Razdalja sledenja 4,2 m/0,072 mm
S fotogrametričnim sistemom (2)0,044 mm + 0,012 mm/m
Skeniranje samo s sledilnikom (2)0,072 mm + 0,012 mm/m
Natančnost položaja lukenj0,050 mm
Razred laserjaRazred Ⅱ (varen za oči)
Ločljivost do0,020 mm
Delovna razdalja300 mm
Globinska ostrina400 mm
Območje skeniranja do500 mm × 600 mm
Hitrost sličic120 fps
Hitrost merjenja do6.630.000 meritev/s
Mere i-Scannerja252 mm × 195 mm × 260 mm
Masa i-Scannerja1,3 kg (neto masa)
1,4 kg (z baterijo in brezžičnim modulom)
Mere i-Trackerja570 mm × 87 mm × 94 mm
Masa i-Trackerja2,2 kg (neto masa)
2,6 kg (z baterijo in brezžičnim modulom)
Velikost zaščitnega kovčka1000 mm × 425 mm × 280 mm
Izhodni formati.stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd.
Delovna temperatura−10 °C do 40 °C
Delovna vlažnost (brez kondenzacije)10–90 % RH
Brezžični načini delovanjai-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, brezžično sledenje z več sledilniki, pregled robov
Brezžični standardWi-Fi 6, 802.11a/b/g/n/ac/ax
VmesnikUSB3-B, gigabitna ethernetna vrata
PatentiCN109000582B, CN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025B, CN114205483B, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238U, CN307756797S, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B, CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393B, CN116136396B, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069B, CN113766083B, CN222015590U, CN222027649U, CN308982243S, CN308982242S, CN222104664U, CN222279677U, CN222279678U, CN222321625U, CN222317979U, CN222317980U, CN222356423U, CN222353116U, CN222560923U, CN222865846U, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, US12725299B2, DE202025004261U1

(1) Akreditirano po ISO 17025: zmogljivost je ovrednotena po specifikaciji JJF1951 in smernici VDI/VDE 2634, 3. del.
(2) V kombinaciji z visoko natančno merilno letvijo.

RAČUNALNIK ZA DELO

Računalnik za delo s skenerjem

Kakšen računalnik potrebujete za delo s skenerjem? SCANOLOGY za vse svoje skenerje navaja spodnje zahteve. Minimum je spodnja meja, da programska oprema deluje. Priporočilo proizvajalec svetuje za tekoče delo z večjimi skeni.

Sestavni delSplošni minimumSplošno priporočilo
ProcesorIntel Core i7, 12. generacija ali novejšiIntel Core i9, 13. generacija ali novejši
Pomnilnik RAMNajmanj 32 GB DDR5Najmanj 64 GB DDR5
Grafična karticaLočena NVIDIA, najmanj 6 GB VRAMLočena NVIDIA, najmanj 12 GB VRAM
Operacijski sistemWindows 10 ali Windows 11Windows 10 Pro ali Windows 11 Pro
SSDV tabeli proizvajalca ni navedenoV tabeli proizvajalca ni navedeno

Vir: SCANOLOGY, pogosta vprašanja o potrebnem računalniku.

Predlog konfiguracije 3D ING

Predlog za delo, ne uradna individualna zahteva modela. VRAM je pomnilnik grafične kartice in ni isto kot RAM. Kapacitete SSD so predlog 3D ING.

ModelNimbleTrack-C Gen2NimbleTrack-E Gen2
ProcesorIntel Core i9, 13. gen. ali novejšiIntel Core i9, 13. gen. ali novejši
Pomnilnik RAM64 GB DDR564 GB DDR5
Grafika (VRAM)NVIDIA RTX, 12 GB VRAMNVIDIA RTX, 12 GB VRAM
NVMe SSD2 TB2 TB
Operacijski sistemWindows 11 ProWindows 11 Pro
Objavljene povezave sistemaUSB3-B na napravi; Gigabit Ethernet; Wi-Fi 6USB3-B na napravi; Gigabit Ethernet; Wi-Fi 6
Namen predlogaMobilni optični sistem z zajemom in obdelavo podatkov.Mobilno merjenje in podrobna obdelava skenov.
OpombaPreverite povezavo računalnika z merilnim kompletom; USB Type-B ne pomeni zahteve po priključku Type-B na računalniku.Za obsežne sestave in veliko gostih skenov razmislite o 128 GB DDR5, 16 GB VRAM in 2 TB NVMe.

Konfiguracija je predlog za delo glede na predvideni obseg projekta. SCANOLOGY objavlja splošne minimalne in priporočene zahteve; ločene uradno potrjene zahteve za ta model v pregledanih virih niso navedene. Pred izbiro računalnika preverimo združljivost s konkretnim merilnim kompletom in uporabljeno programsko opremo.

Preverite ustreznost računalnika Vse konfiguracije in nasveti →

07 / UPORABA

Raznolika področja uporabe

Letalstvo in vesoljska industrija
Letalstvo in vesoljska industrija
Orodjarstvo
Orodjarstvo
Avtomobilska industrija
Avtomobilska industrija
Energetika in težka industrija
Energetika in težka industrija
Železnice in ladje
Železnice in ladje
Neindustrijska področja
Neindustrijska področja
DefinSight

08 / PROGRAMSKA OPREMA

Celovita meroslovna programska oprema

NimbleTrack temelji na platformi DefinSight nove generacije in je zasnovan za industrijsko 3D-skeniranje in kontrolo. Ponuja intuitiven vmesnik, široko združljivost in hitro obdelavo podatkov za boljšo meroslovno izkušnjo.

Več o tem →
Celovita meroslovna programska oprema DefinSight
