SIMSCAN-E/S Gen2
01 / ISTAKNUTO
3D skener veličine dlana iznimno visoke tačnosti
SIMSCAN-S Gen2 je visoko precizan 3D skener veličine dlana. Nudi bežičnu slobodu, ultrabrzo skeniranje i fleksibilne načine rada.
Ravnost 0,035 mm
Norma ISO 10360
Sferičnost 0,025 mm
Sistem osigurava vrlo detaljna mjerenja i jača provjeru na razini značajki. Omogućuje pouzdaniji nadzor značajki kritičnih za GD&T, uključujući funkcionalne površine, precizno obrađene značajke i geometrije koje određuju sklop. Zato je idealan za zahtjevna proizvodna okruženja poput vazduhoplovstva i napredne strojne obrade, gdje je cjelovitost tolerancija ključna za rad, nalijeganje i odluke o kvaliteti. SIMSCAN-S Gen2 usklađen je s normom ISO 10360 i osigurava rezultate kojima se može vjerovati u cijelom svijetu.
02 / TAČNOST
Od tačnog mjerenja do pouzdane geometrije
Poboljšanom optikom i naprednim algoritmima SIMSCAN-S Gen2 postiže tačnost od 0,015 mm. Zahvaljujući naprednom nadzoru sferičnosti i ravnosti bilježi i precizne dimenzije i odstupanja površine.
Tačnost · 0,015 mm
Volumetrijska tačnost · 0,015 + 0,03 mm/m
03 / DIZAJN
Kompaktan i jednostavan za upotrebu
Ergonomski dizajn 3D skenera i nova odvojiva stanica za punjenje čine ga kompaktnim i jednostavnim za upotrebu. Ima i intuitivan zaslon na kojem podatke pratite u stvarnom vremenu, što pomaže brže skenirati i učinkovitije raditi.
04 / BRZINA
Zabilježite više. Skenirajte brže.
Složene dijelove lako svladavate uz 108 plavih laserskih linija u četiri križa, brzinu mjerenja do 8.100.000 mjerenja/s i brzinu sličica do 180 FPS. Odmah prikupite ogromne količine 3D podataka, uživajte u glatkom skeniranju bez zastoja i ostanite produktivni i kod zahtjevnih geometrija.
126 linija
Ukupno plavih laserskih linija
8.100.000 mjerenja/s
Najveća brzina mjerenja
180 FPS
Najveća brzina sličica
05 / BEŽIČNO
Lakše. Bežično.
Radite slobodno s laganim i potpuno bežičnim uređajem. Kućište od legure magnezija teži samo 560 g i jednostavno je za rukovanje. Rubno računalstvo i bežični prijenos podataka pružaju pravu bežičnu slobodu – u skučenim prostorima ili pri radu na visini.
06 / NAČINI SKENIRANJA
Jedan skener. Svaki zadatak.
Ultrabrzo skeniranje
Vrlo fino skeniranje
Skeniranje dubokih rupa
07 / DOSTUPNOST
Skenirajte tamo gdje drugi ne mogu
Dobijte pouzdane rezultate i na najteže dostupnim mjestima. Zahvaljujući kameri s kratkom baznom udaljenošću SIMSCAN-S Gen2 lako bilježi procjepe, duboke rupe, utore i kanale pod strmim kutom gledanja. Bez obzira na složenost dijela, dobivate potpune i tačne 3D podatke kojima možete vjerovati pri kontroli, dizajnu i obrnutom inženjeringu.
RAZNOLIKA PRIMJENA
Raznolika područja primjene
Vazduhoplovstvo i svemirska industrija

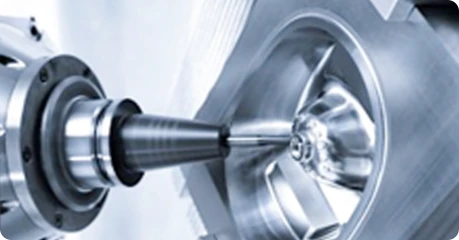

Alatničarstvo
Automobilska industrija
Energetika i teška industrija
Željeznice i brodovi
Neindustrijska područja
SOFTVER

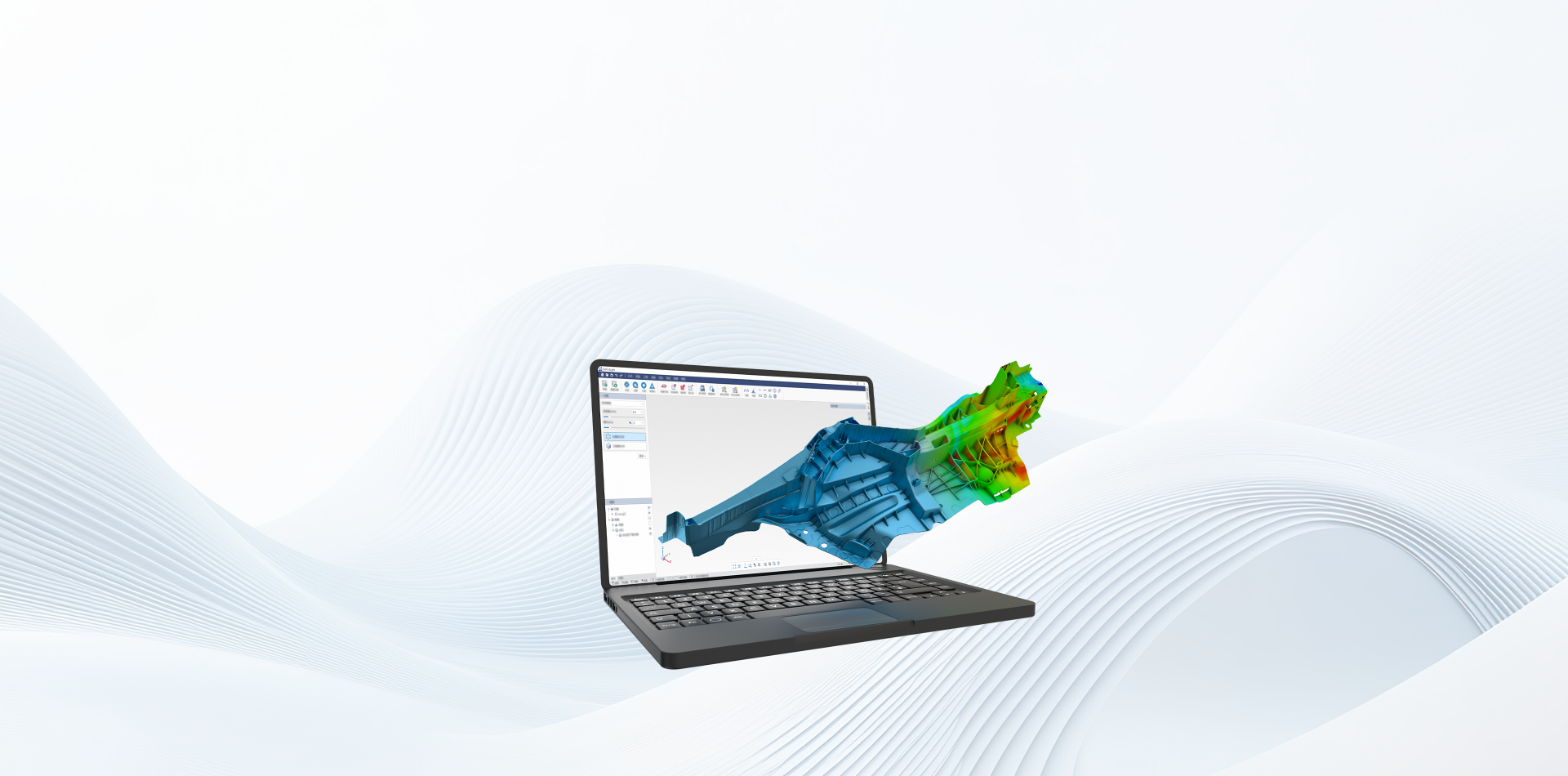

Radite pametnije uz DefinSight
Od skeniranja do analize sve se odvija na jednom mjestu. DefinSight, cjeloviti softver firme SCANOLOGY za 3D digitalizaciju, održava vaš tijek rada jednostavnim, brzim i intuitivnim – tako manje vremena trošite na obradu podataka, a više na donošenje odluka.
Saznajte više →08 / TEHNIČKI PODACI
Podaci proizvođača.
Tablica proizvođača s očuvanim jedinicama, načinima rada i uslovima. Prijevod oznaka je u stručnom pregledu.
| Model | SIMSCAN-S Gen2 | SIMSCAN-E Gen2 | |
| Način skeniranja | Vrlo brzo skeniranje | 108 plavih laserskih linija (Quad Cross) | 108 plavih laserskih linija (Quad Cross) |
| Detaljno skeniranje | 17 paralelnih plavih laserskih linija | 17 paralelnih plavih laserskih linija | |
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | 1 dodatna plava laserska linija | |
| Tačnost (1) | 0,015 mm | do 0,020 mm | |
| Brzina skeniranja do | 8.100.000 mjerenja/s | 8.100.000 mjerenja/s | |
| Područje skeniranja do | 700 mm × 600 mm | 700 mm × 600 mm | |
| Klasa lasera | Klasa II (sigurno za oči) | Klasa II (sigurno za oči) | |
| Rezolucija do | 0,020 mm | 0,020 mm | |
| Volumetrijska tačnost (1) | Standardno | 0,015 mm + 0,03 mm/m | 0,015 mm + 0,035 mm/m |
| Prilagodljiva fotogrametrija (2) | 0,015 mm + 0,012 mm/m | 0,015 mm + 0,015 mm/m | |
| Sferičnost | 0,025 mm | - | |
| Ravnost | 0,035 mm | - | |
| Radna udaljenost | 300 mm | ||
| Dubinska oštrina | 550 mm | ||
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | ||
| Sučelje | USB 3.0 | ||
| Dimenzije | 203 mm × 80 mm × 44 mm | ||
| Masa | 560 g | ||
| Radna temperatura | -10–40 °C | ||
| Radna vlažnost (bez kondenzacije) | 10 ~ 90% RH | ||
| Bežični standard | Wi‑Fi 6，802.11a/b/g/n/ac/ax | ||
| Patenti | US10309770B2, US11060853B2,KR102096806B1, EP3392831B1,EP3907702B1, CN204329903U,CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U,CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, CN113593015B, CN119919604B, CN223472293U, CN119359964B, CN223527609U, CN116045843B, CN223596816U, CN223829356U, CN309777650S, CN309793071S | ||
Izvor: službena stranica proizvoda SCANOLOGY. Tačnost, volumetrijska tačnost i rezolucija vrijede pod uslovima koje navodi proizvođač.
RAČUNAR ZA RAD
Računar za rad sa skenerom
Kakav računar trebate za rad sa skenerom? SCANOLOGY za sve svoje skenere navodi zahtjeve u nastavku. Minimum je donja granica za rad softvera. Preporuku proizvođač savjetuje za glatki rad s većim skenovima.
| Komponenta | Opći minimum | Opća preporuka |
|---|---|---|
| Procesor | Intel Core i7, 12. generacija ili noviji | Intel Core i9, 13. generacija ili noviji |
| Memorija RAM | Najmanje 32 GB DDR5 | Najmanje 64 GB DDR5 |
| Grafička kartica | Zasebna NVIDIA, najmanje 6 GB VRAM | Zasebna NVIDIA, najmanje 12 GB VRAM |
| Operacijski sistem | Windows 10 ili Windows 11 | Windows 10 Pro ili Windows 11 Pro |
| SSD | Nije navedeno u tablici proizvođača | Nije navedeno u tablici proizvođača |
Izvor: SCANOLOGY, česta pitanja o potrebnom računaru.
Prijedlog konfiguracije 3D ING
Prijedlog za rad, ne službeni pojedinačni zahtjev modela. VRAM je memorija grafičke kartice i nije isto što i RAM. Kapaciteti SSD-a prijedlog su 3D ING-a.
| Model | SIMSCAN-E Gen2 | SIMSCAN-S Gen2 |
|---|---|---|
| Procesor | Intel Core i9, 13. gen. ili noviji | Intel Core i9, 13. gen. ili noviji |
| Memorija RAM | 64 GB DDR5 | 64 GB DDR5 |
| Grafika (VRAM) | NVIDIA RTX, 12 GB VRAM | NVIDIA RTX, 12 GB VRAM |
| NVMe SSD | 2 TB | 2 TB |
| Operacijski sistem | Windows 11 Pro | Windows 11 Pro |
| Objavljene veze sistema | USB 3.0; Wi-Fi 6 | USB 3.0; Wi-Fi 6 |
| Namjena prijedloga | Bežični ili žični profesionalni rad. | Detaljno skeniranje s mogućnošću bežičnog rada. |
| Napomena | Prije upotrebe provjerite bežični komplet, topologiju veze i konfiguraciju softvera. | Zahtjevnost obrade ovisi i o gustoći mreže i veličini projekta. |
Konfiguracija je prijedlog za rad prema predviđenom opsegu projekta. SCANOLOGY objavljuje opće minimalne i preporučene zahtjeve; zasebno službeno potvrđeni zahtjevi za ovaj model u pregledanim izvorima nisu navedeni. Prije odabira računara provjeravamo kompatibilnost s konkretnim mjernim kompletom i korištenim softverom.
DOKUMENTI
Za detaljniji pregled.
Povezani proizvodi.
Svi: Ručni 3D skeneri →
3D ING / SIMSCAN-E/S Gen2
Provjerimo sistem
na vašem zadatku.
Opišite predmet, veličinu, materijal i namjenu mjerenja. Pripremit ćemo prezentaciju ili ponudu za odgovarajuću konfiguraciju.
