SIMSCAN Gen2
01 / ISTAKNUTO
Pametni ručni 3D skener
SIMSCAN je industrijski laserski 3D skener veličine dlana, osmišljen za precizno skeniranje malih i uobičajeno velikih dijelova, čak i u skučenim i teško dostupnim prostorima. Lagan i ergonomski dizajn osigurava udobnu i dugotrajnu upotrebu.
Tačnost 0,020 mm
Certificirano prema ISO i VDI/VDE
5.800.000 mjerenja/s
Naprednim algoritmima i s 27 laserskih križeva SIMSCAN omogućuje brzo prikupljanje podataka uz brzinu mjerenja do 5,8 milijuna mjerenja/s. Dobitnik njemačke nagrade Red Dot i srebrne kineske nagrade za dizajn, ističe se kao elegantan, učinkovit i jednostavan alat – idealan za stručnjake i početnike u visoko preciznom 3D skeniranju.
02 / ZNAČAJKE
Skeniranje velikih površina, iznimna preciznost
Brzo skeniranje
Omogućuje brzo 3D skeniranje uz brzinu mjerenja do 5,8 milijuna mjerenja/s. Napredni algoritmi, 27 plavih laserskih križeva i brzo prikupljanje podataka osiguravaju glatku i učinkovitu 3D digitalizaciju za precizne digitalne blizance.
Industrijska tačnost
SIMSCAN pruža visoko precizna 3D mjerenja s tačnošću do 0,020 mm i visokom ponovljivošću, pa je idealan za primjene koje zahtijevaju pomnu detaljnost i pouzdanost. Mjeriteljske performanse osiguravaju dosljedne i tačne rezultate u različitim industrijskim scenarijima, od razvoja proizvoda do kontrole kvaliteta.
03 / DETALJI
Izvrstan za detalje
Složene strukture, fini detalji
Sa 17 paralelnih laserskih linija brzo stvara oblake tačaka za učinkovito i visoko precizno prikupljanje podataka – čak i u skučenim prostorima.
Crne površine, reflektirajuće površine
Izvrsno bilježi složene strukture, fine detalje, pa čak i crne i reflektirajuće površine. Dodatna plava laserska linija namijenjena je skeniranju dubokih rupa, pa je idealan za pristup skučenim područjima poput rupa i utora. Idealan za temeljitu kontrolu složenih dijelova.
04 / NAČINI SKENIRANJA
Fleksibilni načini za različite potrebe
Laserski 3D skener nudi tri načina skeniranja koji se prilagođavaju različitim potrebama. Jednostavan je za upotrebu i stručnjacima i početnicima te bez muke obavlja GD&T mjerenja, analizu sklopova, održavanje, preinake i još mnogo toga.
Ultrabrzo skeniranje
Vrlo fino skeniranje
Skeniranje dubokih rupa
05 / AUTOMATIZACIJA
Automatizirano 3D mjerenje
3D skener može se integrirati s automatiziranim 3D mjernim sistemima firme SCANOLOGY za kontinuiranu kontrolu velikih serija. Takav sistem uklanja ograničenja ručnih metoda i znatno povećava učinkovitost u svim fazama proizvodnog procesa.
AM-CELL C Series →RAZNOLIKA PRIMJENA
Raznolika područja primjene
Vazduhoplovstvo i svemirska industrija
Alatničarstvo
Automobilska industrija
Energetika i teška industrija
Željeznice i brodovi
Neindustrijska područja
SOFTVER
Izvucite najviše iz 3D skeniranja

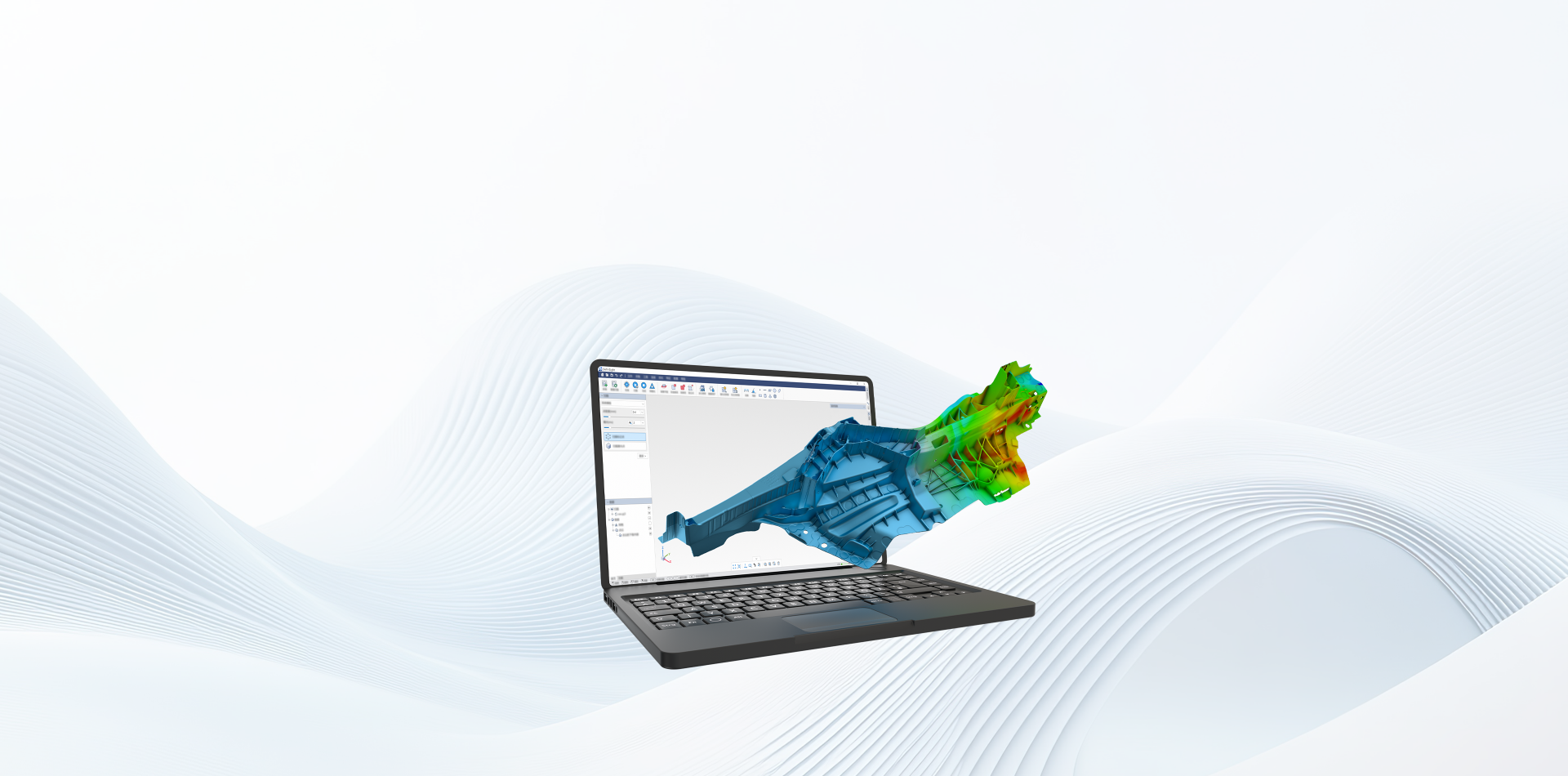

DefinSight svojom cjelovitom mjeriteljskom platformom pokreće 3D skener i omogućuje napredno 3D skeniranje i kontrolu. Intuitivno sučelje, visoka kompatibilnost i učinkovita obrada podataka besprijekorno rade sa skenerom te omogućuju brže, preciznije i vrlo detaljno prikupljanje i analizu 3D podataka.
Saznajte više →06 / TEHNIČKI PODACI
Podaci proizvođača.
Tablica proizvođača s očuvanim jedinicama, načinima rada i uslovima. Prijevod oznaka je u stručnom pregledu.
| Model | SIMSCAN 22 Gen2 | SIMSCAN 30 Gen2 | SIMSCAN 42 Gen2 | |
| Način skeniranja | Vrlo brzo skeniranje | 11 plavih laserskih križeva | 17 plavih laserskih križeva | 27 plavih laserskih križeva |
| Detaljno skeniranje | 7 paralelnih plavih laserskih linija | 17 paralelnih plavih laserskih linija | ||
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | |||
| Tačnost (1) | do 0,020 mm | |||
| Brzina skeniranja do | 2.020.000 mjerenja/s | 4.580.000 mjerenja/s | 5.800.000 mjerenja/s | |
| Područje skeniranja do | 650 mm × 550 mm | 700 mm × 600 mm | ||
| Klasa lasera | Klasa II (sigurno za oči) | |||
| Rezolucija do | 0,020 mm | |||
| Volumetrijska tačnost (2) | Standardno | 0,015 mm + 0,035 mm/m | ||
| S MSCAN-L15 | 0,015 mm + 0,012 mm/m | |||
| Radna udaljenost | 300 mm | |||
| Dubinska oštrina | 550 mm | |||
| Izlazni formati | .stl, .obj, .ply, .asc, .igs, .txt, .mk2 itd. | |||
| Sučelje | USB 3.0 | |||
| Dimenzije | 203 mm × 80 mm × 44 mm | |||
| Masa | 570 g | |||
| Radna temperatura | -10℃ - 40℃ | |||
| Radna vlažnost (bez kondenzacije) | 10 - 90% RH | |||
| Patenti | CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, US10309770B2, US11060853B2, KR102096806B1, EP3907702B1 | |||
| (1) Akreditacija ISO 17025: prema VDI/VDE 2634, 3. dio, i JJF 1951 ocijenjena je pogreška sondiranja (veličina) (PS). | ||||
| (2) Akreditacija ISO 17025: prema VDI/VDE 2634, 3. dio, i JJF 1951 ocijenjena je pogreška razmaka kugli (SD). | ||||
Izvor: službena stranica proizvoda SCANOLOGY. Tačnost, volumetrijska tačnost i rezolucija vrijede pod uslovima koje navodi proizvođač.
RAČUNAR ZA RAD
Računar za rad sa skenerom
Kakav računar trebate za rad sa skenerom? SCANOLOGY za sve svoje skenere navodi zahtjeve u nastavku. Minimum je donja granica za rad softvera. Preporuku proizvođač savjetuje za glatki rad s većim skenovima.
| Komponenta | Opći minimum | Opća preporuka |
|---|---|---|
| Procesor | Intel Core i7, 12. generacija ili noviji | Intel Core i9, 13. generacija ili noviji |
| Memorija RAM | Najmanje 32 GB DDR5 | Najmanje 64 GB DDR5 |
| Grafička kartica | Zasebna NVIDIA, najmanje 6 GB VRAM | Zasebna NVIDIA, najmanje 12 GB VRAM |
| Operacijski sistem | Windows 10 ili Windows 11 | Windows 10 Pro ili Windows 11 Pro |
| SSD | Nije navedeno u tablici proizvođača | Nije navedeno u tablici proizvođača |
Izvor: SCANOLOGY, česta pitanja o potrebnom računaru.
Prijedlog konfiguracije 3D ING
Prijedlog za rad, ne službeni pojedinačni zahtjev modela. VRAM je memorija grafičke kartice i nije isto što i RAM. Kapaciteti SSD-a prijedlog su 3D ING-a.
| Model | SIMSCAN 22 Gen2 | SIMSCAN 30 Gen2 | SIMSCAN 42 Gen2 |
|---|---|---|---|
| Procesor | Intel Core i9, 13. gen. ili noviji | Intel Core i9, 13. gen. ili noviji | Intel Core i9, 13. gen. ili noviji |
| Memorija RAM | 64 GB DDR5 | 64 GB DDR5 | 64 GB DDR5 |
| Grafika (VRAM) | NVIDIA RTX, 12 GB VRAM | NVIDIA RTX, 12 GB VRAM | NVIDIA RTX, 12 GB VRAM |
| NVMe SSD | 1 TB | 1 TB | 2 TB |
| Operacijski sistem | Windows 11 Pro | Windows 11 Pro | Windows 11 Pro |
| Objavljene veze sistema | USB 3.0 | USB 3.0 | USB 3.0 |
| Namjena prijedloga | Žično bilježenje manjih i srednje velikih dijelova. | Svakodnevno skeniranje i dimenzijska kontrola. | Rezerva prostora za opsežnije serije i detaljne skenove. |
| Napomena | Za velike zbirke skenova ili guste mreže razmislite o 2 TB SSD-a i 128 GB RAM-a. | Veći SSD odaberite pri čestom arhiviranju opsežnih projekata. | 128 GB RAM-a i 16 GB VRAM-a dodatna su mogućnost kod velikih mreža, ne obvezan zahtjev skenera. |
Konfiguracija je prijedlog za rad prema predviđenom opsegu projekta. SCANOLOGY objavljuje opće minimalne i preporučene zahtjeve; zasebno službeno potvrđeni zahtjevi za ovaj model u pregledanim izvorima nisu navedeni. Prije odabira računara provjeravamo kompatibilnost s konkretnim mjernim kompletom i korištenim softverom.
DOKUMENTI
Za detaljniji pregled.
Povezani proizvodi.
Svi: Ručni 3D skeneri →
3D ING / SIMSCAN Gen2
Provjerimo sistem
na vašem zadatku.
Opišite predmet, veličinu, materijal i namjenu mjerenja. Pripremit ćemo prezentaciju ili ponudu za odgovarajuću konfiguraciju.
