Optički 3D sistem za skeniranje TrackScan Sharp
Optički 3D sistem za skeniranje TrackScan Sharp s industrijskim kamerama od 25 megapiksela i snažnim ugrađenim procesorima za rubno računalstvo posebno je osmišljen za brzo mjerenje velikih dijelova na velikoj udaljenosti. Udaljenošću praćenja do 8,5 metara i visoko preciznim mjernim područjem od 135 m³ podiže optička mjerenja na novu razinu.
Mjerni sistem ističe se snažnim performansama, uključujući 99 laserskih linija i brzinu mjerenja do 6 milijuna mjerenja/s, te pruža vrlo precizne i pouzdane rezultate.
Kao treća generacija tehnologije SCANOLOGY s pametnim i bežičnim 3D skeniranjem, TrackScan Sharp u potpunosti se napaja baterijama i podržava bežični prijenos podataka, što korisnika oslobađa kabela i omogućuje glatko skeniranje u svakom okruženju.
02 / ZNAČAJKE

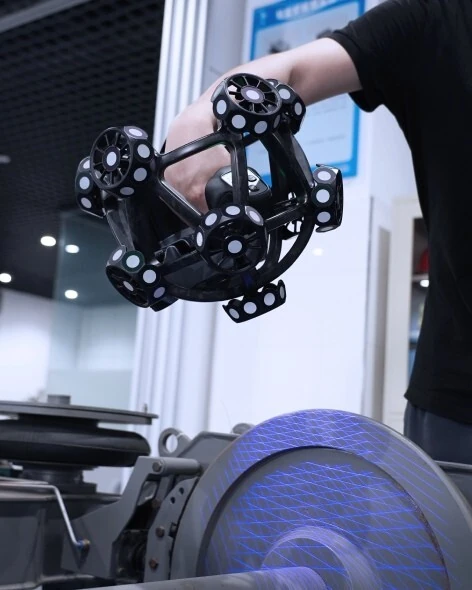

Rubno računalstvo
Stabilna struktura s tehnologijom CFFIM
6.000.000 mjerenja/s
135 m³ · praćenje 8,5 m
99 plavih laserskih linija
Kamera od 25 MP03 / PRAĆENJE
Praćenje na velikoj udaljenosti i u velikom volumenu
TrackScan Sharp koristi dinamički prilagodljivi LED algoritam i veliku dubinsku oštrinu na velikim udaljenostima, koji podržavaju najveću udaljenost praćenja od čak 8,5 metara. Korisnicima omogućuje da bez napora svladaju najrazličitije izazove, uključujući mjerenje velikih dijelova u vazduhoplovstvu, energetici i teškoj industriji. Industrijsko visoko precizno mjerno područje od 135 m³ i područje skeniranja od 233 m³ postignuti su zahvaljujući velikom volumenu praćenja, snažnom algoritmu rubne kalibracije i stabilnoj strukturi. Uklanja potrebu za čestim premještanjem trackera i omogućuje učinkovito mjerenje velikih komponenti s jednog položaja.
04 / BEŽIČNO
Bežično i jednostavno 3D skeniranje
Bežični sistem
3D skener i optički tracker imaju snažne ugrađene procesore za rubno računalstvo koji u stvarnom vremenu obrađuju slike i podatke te daju 3D koordinate. Zajedno s baterijama i vanjskim bežičnim mrežnim karticama omogućuju bežično mjerenje objekata.
Uključi i radi
Sistem se pri uključivanju automatski povezuje, bez složenih postavki, i odmah počinje skenirati.
Jednostavno upravljanje
Jednostavni gumbi lako se koriste i omogućuju fleksibilno i slobodno 3D skeniranje.
05 / PERFORMANSE
Izvrsne i stabilne performanse
Mjerni sistem TrackScan Sharp ima mjeriteljski hardver i inovativan vlastiti algoritam. Tako postiže najveću volumetrijsku tačnost od 0,048 mm (10,4 m³) i ispunjava stroge industrijske zahtjeve za mjerenja.
3D skener ima inovativnu stabilnu strukturu s tehnologijom CFFIM koja osigurava lagan dizajn i visoku čvrstoću. Robusna izvedba održava stabilan rad na koji ne utječu toplinske promjene te osigurava visoko precizna mjerenja. Cjelovita struktura omogućuje hvat iz svih smjerova i slobodno rukovanje i postavljanje. Skladno povezane komponente stvaraju jedinstven i uravnotežen izgled.
06 / BRZINA
Brzo 3D skeniranje
Uz napredni hardver i snažno rubno računalstvo TrackScan Sharp s 81 plavom laserskom linijom skenira impresivnih do 6 milijuna mjerenja/s. Bilo da je riječ o složenim vazduhoplovnim dijelovima ili velikim strojevima, TrackScan Sharp idealan je za brzo prikupljanje 3D podataka i otkrivanje odstupanja dijelova, što proizvođačima omogućuje učinkovitija i pametnija mjerenja.
07 / DETALJI
Precizno bilježenje detalja
Način finog skeniranja sa 17 paralelnih laserskih linija omogućuje skeniranje velikih površina uz brzo stvaranje oblaka tačaka. Pruža iznimnu učinkovitost bilježenja detalja, pa korisnici složene detalje poput utora i uglova bilježe s visokom preciznošću i brzinom. Dijelovi su tako pomno prikazani u 3D-u, što osigurava tačne i cjelovite digitalne modele.
08 / KOMPATIBILNOST
Svestrana kompatibilnost
i-Probe500
S tracking sondom i-Probe 500 mogu se mjeriti nedostupna područja poput referentnih rupa i skrivenih tačaka. Ova kontaktna mjerna sonda osigurava precizne rezultate u žičnoj i bežičnoj izvedbi.
Mjerenje s više trackera
Mjerno područje može se dinamički proširiti dodavanjem i-Trackera, pa se veliki objekti mjere bez gubitka tačnosti.
Automatizirano mjerenje
Potpuno nova struktura 3D skenera prilagođena je za prikladniju ugradnju na robotsku ruku. Mete raspoređene u 360 stupnjeva omogućuju sveobuhvatno i precizno praćenje. Pomaže u izgradnji učinkovitih sistema za serijsko mjerenje.
Pametno otkrivanje rubova
Ima dodatnu funkciju pametnog otkrivanja rubova koja radi mjerenjem sivih vrijednosti. Korisnici mogu precizno pregledati značajke kao šta su rupe, utori, pravokutnici, zakovice i rubovi. Omogućuje 3D skeniranje i dobivanje podataka poput položaja i prečnika.
i-HOLE / DODATNA MOGUĆNOST
i-Hole — Precizno snimanje provrta, utora i rubova
Prepoznavanje rubova i otvora

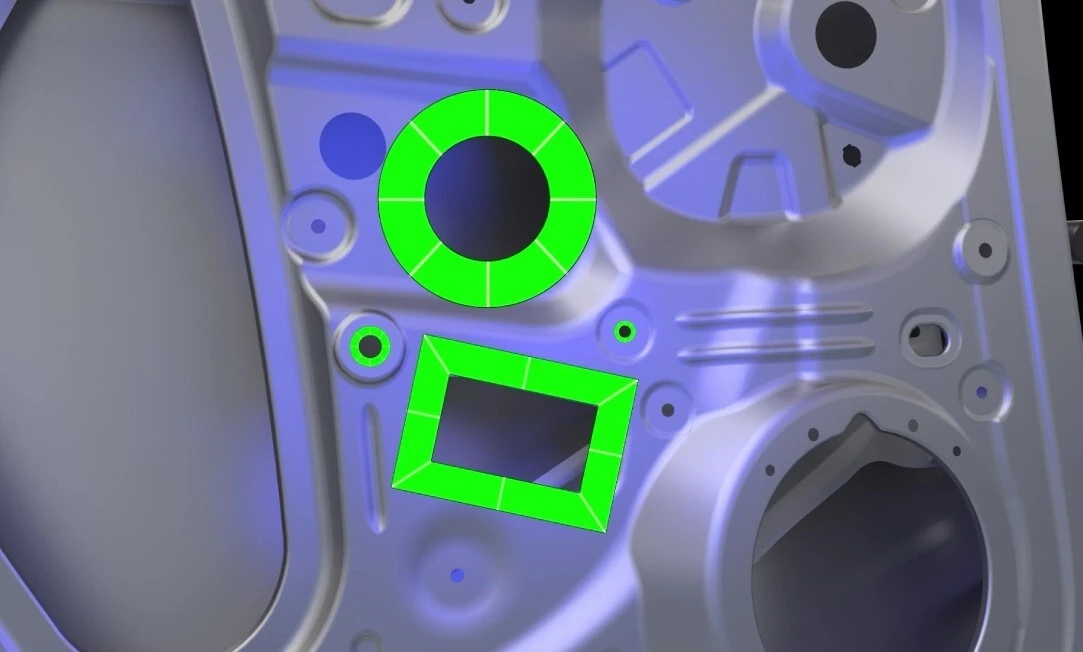

i-Hole proširuje optičko mjerenje prepoznavanjem rubova otvora. Analiza sivih vrijednosti i dodatno osvjetljenje omogućuju određivanje položaja i prečnika te pregled geometrijskih značajki na dijelu.
- – Položaj i prečnik: Prikupljanje mjernih podataka o provrtima i drugim zatvorenim geometrijskim značajkama.
- – Pregled rubova: Prepoznavanje obrisa otvora i utora za dimenzijsku kontrolu.
- – Dopuna 3D skeniranju: Optičko mjerenje značajki unutar podržanog mjernog sistema.
U praksi

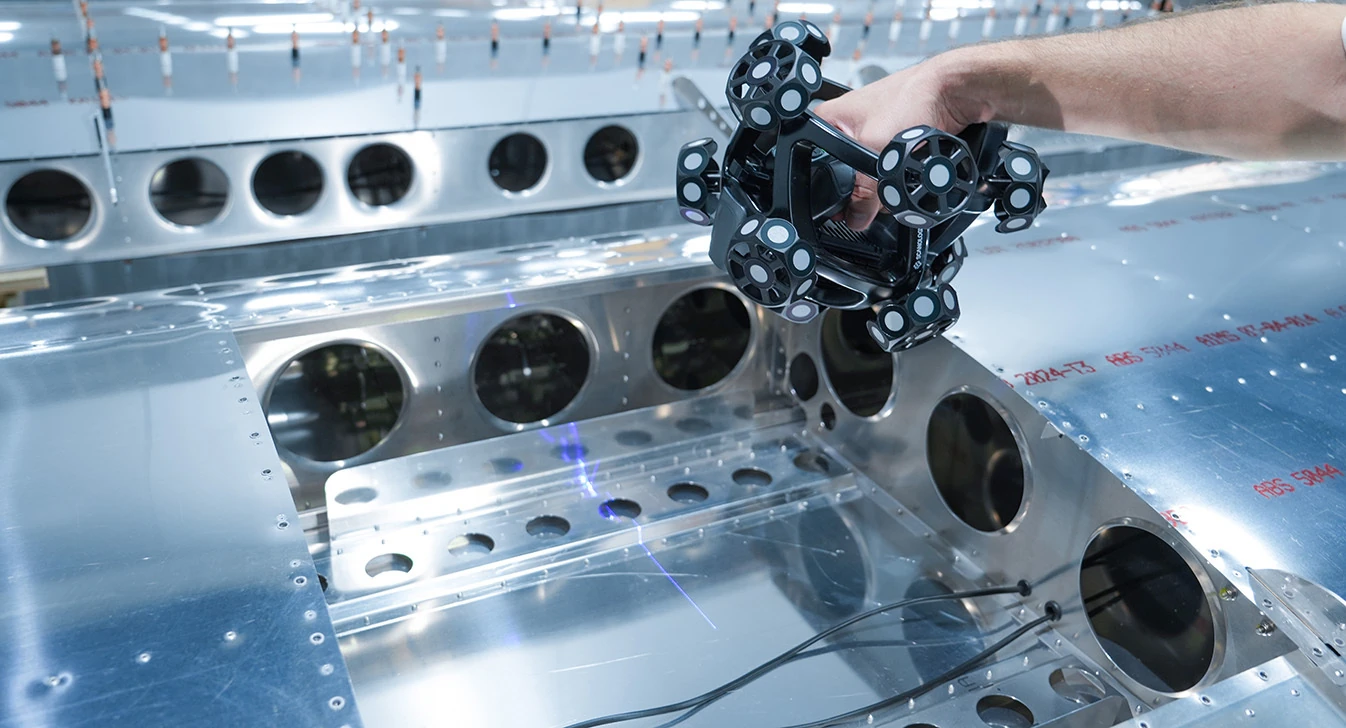

SCANOLOGY predstavlja inteligentno prepoznavanje rubova kao dodatnu mogućnost za TrackScan Sharp i NimbleTrack Gen2. Odgovarajuću konfiguraciju provjerite s firmom 3D ING.
Pošaljite upit za opciju i-Hole →09 / VIDEO
Pogledajte video
Pogledajte kako optički 3D sistem za skeniranje TrackScan Sharp iznova određuje granice mjerenja i nudi visoko precizno 3D skeniranje velikih volumena.
Pogledajte video →10 / PRIMJENA
Primjena
Vazduhoplovstvo i svemirska industrija
3D skener ističe se u kontroli kvaliteta preciznim pregledom komponenti na pogreške, dimenzije i završnu obradu površine. Omogućuje i brzo snimanje složenih geometrija za brzu izradu prototipova, što znatno pridonosi učinkovitosti, kvaliteti i sigurnosti u vazduhoplovnoj proizvodnji i održavanju.
Automobilska industrija
Ovaj ručni 3D skener omogućuje precizno snimanje automobilskih komponenti za brzu izradu prototipova i podržava kontrolu kvaliteta otkrivanjem pogrešaka i osiguravanjem usklađenosti s normama. Pomaže i pri prilagodbama, održavanju i montaži te povećava produktivnost i inovativnost u automobilskoj industriji.
Energetika i teška industrija
Prijenosni 3D skener nudi napredne mogućnosti skeniranja vjetroturbina, hidroenergetskih sistema i građevinskih strojeva. Omogućuje precizno skeniranje i detaljno 3D modeliranje komponenti te podržava planiranje održavanja, otkrivanje pogrešaka i optimizaciju rada.
Željeznički promet i brodovi
Laserski 3D skener SCANOLOGY omogućuje precizno skeniranje i modeliranje tračnica, dijelova vlakova, brodskih trupova, propelera i komponenti motora. Podržava planiranje održavanja, otkrivanje pogrešaka, kontrolu kvaliteta i provjeru montaže te pridonosi produktivnosti, sigurnosti i pouzdanosti u željezničkom i pomorskom prometu.
Alatničarstvo
Ovaj 3D skener predmeta vrhunskim mogućnostima skeniranja pojednostavljuje dizajn, kontrolu i popravke alata. Omogućuje brzo bilježenje složenih detalja za poboljšanje dizajna i tačne kontrole, smanjujući dorade i otpad. Kad su potrebni održavanje ili popravci, skener pomaže prikazati pogreške i planirati precizne popravke, čime produljuje vijek trajanja alata i osigurava besprijekoran rad.
Neindustrijska područja
Ručni 3D skener služi raznim područjima kao šta su zdravstvo, kiparstvo, obrazovanje i istraživanje te zabava. Pomaže u planiranju operacija, digitalnom kiparstvu, proučavanju artefakata i izradi rekvizita i modela za filmove i igre. Svestranost, tačnost i jednostavnost upotrebe čine ga nezaobilaznim za poticanje inovacija u ovim raznolikim područjima.
11 / PRIMJERI
Povezani primjeri
3D skener pregledava rudarski glodaći bubanj za manje od 5 minuta
Dobavljač alata i rješenja otpornih na trošenje za rudarstvo i graditeljstvo imao je poteškoća s pregledom složenih glodaćih bubnjeva. Saznajte kako je optički 3D sistem TrackScan-Sharp pojednostavio kontrolu kvaliteta i pregled glodaćih bubnjeva skratio na manje od 5 minuta.
Pročitajte primjer →Digitalna 3D rješenja za kontrolu automobilskih kalupa i matrica
Članak prikazuje kako tehnologija 3D skeniranja mijenja kontrolu automobilskih kalupa i matrica. Uz KSCAN-Magic proizvođači automobila brže plasiraju nove modele na tržište i povećavaju ukupnu produktivnost.
Pročitajte primjer →3D skeniranje poboljšava kontrolu i razvoj proizvoda u vazduhoplovnoj industriji
U vazduhoplovnoj industriji proizvođač žirokoptera koristi napredni optički 3D mjerni sistem SCANOLOGY TrackScan-Sharp. Ova vrhunska tehnologija omogućuje precizna i učinkovita skeniranja složenih komponenti te poboljšava razvoj proizvoda i kontrolu.
Pročitajte primjer →12 / TEHNIČKI PODACI
Podaci proizvođača.
Tablica proizvođača s očuvanim jedinicama, načinima rada i uslovima. Prijevod oznaka je u stručnom pregledu.
| Model | TrackScan Sharp-S | |
| Način skeniranja | Vrlo brzo skeniranje | 81 plavih laserskih linija (Triple Cross) |
| Detaljno skeniranje | 17 paralelnih plavih laserskih linija | |
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | |
| Tačnost (1) | do 0,025 mm | |
| Brzina mjerenja do | 6.000.000 mjerenja/s | |
| Područje skeniranja do | 800 mm × 700 mm | |
| Klasa lasera | Klasa II (sigurno za oči) | |
| Rezolucija do | 0,02 mm | |
| Volumetrijska tačnost (2) | 10,4 m³ (3,5 m) | 0,048 mm |
| 35 m³ (5,2 m) | 0,069 mm | |
| 90 m³ (7,2 m) | 0,128 mm | |
| 135 m³ (8,5 m)(3) | 0,159 mm | |
| Volumetrijska tačnost (s fotogrametrijskim sistemom MSCAN) | 0,044 mm+0,012 mm/m | |
| Radna udaljenost | 300 mm | |
| Dubinska oštrina | 400 mm, 800 mm (velika dubinska oštrina) | |
| Izlazni formati | .stl, .pj3, .igs, .asc itd., po mjeri | |
| Radna temperatura | -10–40 °C | |
| Radna vlažnost (bez kondenzacije) | 10 ~ 90% RH | |
| Sučelje | USB 3.0, mrežno sučelje | |
| Certifikati | CE, Rohs, WEEE, FCC | |
| Patenti | CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2 | |
| Tačnost položaja provrta | 0,05 mm | |
| Model | TrackScan Sharp-E | |
| Način skeniranja | Vrlo brzo skeniranje | 81 plavih laserskih linija (Triple Cross) |
| Detaljno skeniranje | 17 paralelnih plavih laserskih linija | |
| Skeniranje dubokih provrta | 1 dodatna plava laserska linija | |
| Tačnost (1) | do 0,025 mm | |
| Brzina mjerenja do | 6.000.000 mjerenja/s | |
| Područje skeniranja do | 800 mm × 700 mm | |
| Klasa lasera | Klasa II (sigurno za oči) | |
| Rezolucija do | 0,02 mm | |
| Volumetrijska tačnost (2) | 10,4 m³ (3,5 m) | 0,049 mm |
| 35 m³ (5,2 m) | 0,070 mm | |
| 90 m³ (7,2 m)(3) | 0,130 mm | |
| Volumetrijska tačnost (s fotogrametrijskim sistemom MSCAN) | 0,044 mm+0,012 mm/m | |
| Radna udaljenost | 300 mm | |
| Dubinska oštrina | 400 mm, 800 mm (velika dubinska oštrina) | |
| Izlazni formati | .stl, .pj3, .igs, .asc itd., po mjeri | |
| Radna temperatura | -10–40 °C | |
| Radna vlažnost (bez kondenzacije) | 10 ~ 90% RH | |
| Sučelje | USB 3.0, mrežno sučelje | |
| Certifikati | CE, Rohs, WEEE, FCC | |
| Patenti | CN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2 | |
| Tačnost položaja provrta | 0,05 mm | |
| Model | TrackScan-Sharp 49 | |
| Način skeniranja | Vrlo brzo skeniranje | 21 plavih laserskih križeva |
| Detaljno skeniranje | 7 paralelnih plavih laserskih linija | |
| Skeniranje dubokih provrta | 1 plava laserska linija | |
| Tačnost (1) | do 0,025 mm (0,0009 in) | |
| Brzina mjerenja do | 2.600.000 mjerenja/s | |
| Područje skeniranja do | 500 mm × 600 mm (19,7 in × 23,6 in) | |
| Klasa lasera | Klasa II (sigurno za oči) | |
| Rezolucija do | 0,020 mm (0,0008 in) | |
| Volumetrijska tačnost (2) | 10,4 m³ (udaljenost praćenja 3,5 m) | 0,049 mm (0,0019 in) |
| 28,6 m³ (udaljenost praćenja 5,0 m) | 0,067 mm (0,0026 in) | |
| 49,0 m³ (udaljenost praćenja 6,0 m) | 0,089 mm (0,0035 in) | |
| Udaljenost praćenja po i-Trackeru | 6000 mm (236,2 in) | |
| Volumetrijska tačnost (s fotogrametrijskim sistemom MSCAN) | 0,044 mm + 0,012 mm/m (>6 m)(0,0017 in + 0,00014 in/ft) | |
| Tačnost položaja provrta | 0,050 mm (0,0020 in) | |
| Rezolucija kamere i-Trackera | 25 MP | |
| Radna udaljenost | 300 mm (11,8 in) | |
| Dubinska oštrina | 400 mm (15,7 in) | |
| Preporučena veličina dijela | 0,1 m-12 m (3,9 in-472,4 in) | |
| Radna temperatura | 0 °C-45 °C (32℉-113℉) | |
| Radna vlažnost (bez kondenzacije) | 10-90 % RH | |
| Sučelje | USB 3.0, mrežno sučelje | |
| Certifikati | CE, RoHS, WEEE | |
| Patenti | CN106500627B, CN106500628B, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845B, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, CN214379242U, CN214379241U, CN214149174U, CN109000582B, CN112802002B, CN210567185U, CN211121096U,C N114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, CN218411072U, CN115325959B, CN218103238U, CN218103220U, CN114627249B, US11493326B2, CN115695763B, CN307756797S, CN218584004U | |
Izvor: službena stranica proizvoda SCANOLOGY. Tačnost, volumetrijska tačnost i rezolucija vrijede pod uslovima koje navodi proizvođač.
RAČUNAR ZA RAD
Računar za rad sa skenerom
Kakav računar trebate za rad sa skenerom? SCANOLOGY za sve svoje skenere navodi zahtjeve u nastavku. Minimum je donja granica za rad softvera. Preporuku proizvođač savjetuje za glatki rad s većim skenovima.
| Komponenta | Opći minimum | Opća preporuka |
|---|---|---|
| Procesor | Intel Core i7, 12. generacija ili noviji | Intel Core i9, 13. generacija ili noviji |
| Memorija RAM | Najmanje 32 GB DDR5 | Najmanje 64 GB DDR5 |
| Grafička kartica | Zasebna NVIDIA, najmanje 6 GB VRAM | Zasebna NVIDIA, najmanje 12 GB VRAM |
| Operacijski sistem | Windows 10 ili Windows 11 | Windows 10 Pro ili Windows 11 Pro |
| SSD | Nije navedeno u tablici proizvođača | Nije navedeno u tablici proizvođača |
Izvor: SCANOLOGY, česta pitanja o potrebnom računaru.
Prijedlog konfiguracije 3D ING
Prijedlog za rad, ne službeni pojedinačni zahtjev modela. VRAM je memorija grafičke kartice i nije isto što i RAM. Kapaciteti SSD-a prijedlog su 3D ING-a.
| Model | TrackScan Sharp49 | TrackScan Sharp-E | TrackScan Sharp-S |
|---|---|---|---|
| Procesor | Intel Core i9, 13. gen. ili noviji | Intel Core i9, 13. gen. ili noviji | Intel Core i9, 13. gen. ili noviji |
| Memorija RAM | 64 GB DDR5 | 128 GB DDR5 (rezerva za velike projekte) | 128 GB DDR5 (rezerva za velike projekte) |
| Grafika (VRAM) | NVIDIA RTX, 12 GB VRAM | NVIDIA RTX, 16 GB VRAM (rezerva za velike projekte) | NVIDIA RTX, 16 GB VRAM (rezerva za velike projekte) |
| NVMe SSD | 2 TB | 2 TB | 2 TB |
| Operacijski sistem | Windows 11 Pro | Windows 11 Pro | Windows 11 Pro |
| Objavljene veze sistema | USB 3.0; mrežno sučelje | USB 3.0; mrežno sučelje | USB 3.0; mrežno sučelje |
| Namjena prijedloga | Optičko bilježenje s mogućnošću opsežnijih mjernih zadataka. | Veći sklopovi i redovita zahtjevna obrada. | Vrlo veliki mjerni projekti i sklopovi. |
| Napomena | Radijski standard i bežični komplet konkretne izvedbe potvrdite kod dobavljača. | Jači profil prijedlog je za velike podatke, ne zaseban službeni minimalni zahtjev ovog modela. | Za velike projekte prednost dajte radnoj stanici s mogućnošću nadogradnje memorije i diska. |
Konfiguracija je prijedlog za rad prema predviđenom opsegu projekta. SCANOLOGY objavljuje opće minimalne i preporučene zahtjeve; zasebno službeno potvrđeni zahtjevi za ovaj model u pregledanim izvorima nisu navedeni. Prije odabira računara provjeravamo kompatibilnost s konkretnim mjernim kompletom i korištenim softverom.
