SOFTWARE / MESSTECHNIK UND QUALITÄTSKONTROLLE

Geomagic Control X

Klare Qualitätskontrolle auf Basis von 3D-Daten

Geomagic Control X ist eine Softwarelösung für die Maßprüfung und Analyse erfasster 3D-Daten. Sie ermöglicht den Vergleich eines Scans mit dem CAD-Modell oder einem anderen Scan sowie eine übersichtliche Darstellung der Ergebnisse.

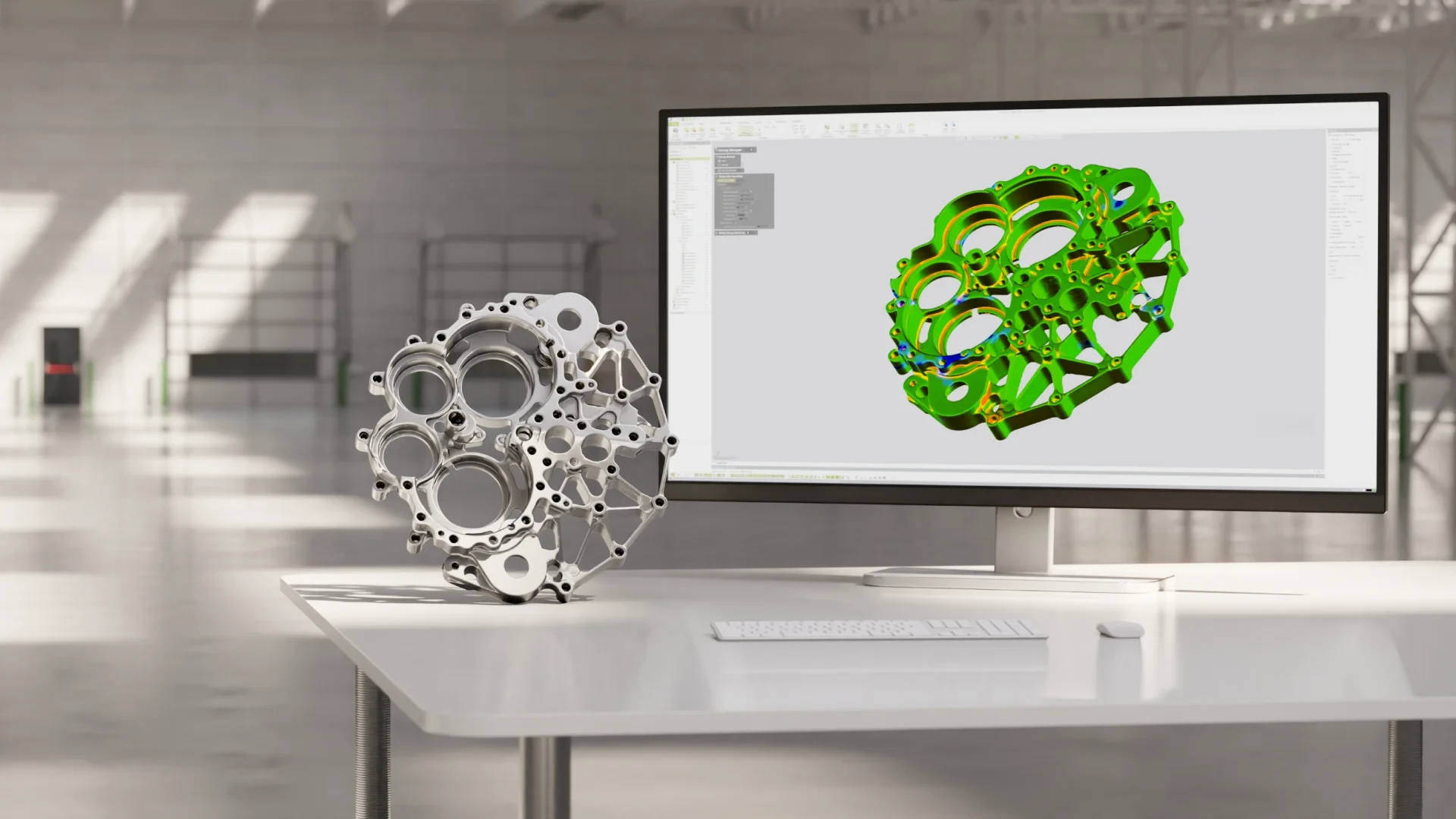

Farbige Abweichungskarte in Geomagic Control X neben einem Metallteil
Geomagic Control X / Vergleich des Scans mit dem CAD-ModellOffizielle Abbildung des Herstellers Hexagon.

01 / ABLAUF

Von der Eingabe zum Ergebnis

Eingabe: Erfassung. Ergebnis: Bericht.

  1. EINGABEErfassung
  2. 02Vergleich
  3. 03Analyse
  4. ERGEBNISBericht

02 / KERNFUNKTIONEN

Was Geomagic Control X ermöglicht

Skripte, Stapelverarbeitung und Automatisierung hängen von der Konfiguration ab.

  1. 01

    2D/3D-Vergleiche

    Vergleich des Scans mit dem CAD-Modell oder mit einem anderen Scan.

  2. 02

    Bemaßung, PMI und GD&T

    Prüfung von Maßen und geometrischen Toleranzen.

  3. 03

    Anpassbare Berichte

    Übersichtliche Darstellung der Ergebnisse.

  4. 04

    Wiederholbare Prüfabläufe

    Gleicher Prüfablauf für mehrere Teile.

  5. 05

    Skripte und Stapelverarbeitung

    Automatisierung je nach Konfiguration.

03 / ANWENDUNGSBEISPIELE

Wo es eingesetzt wird

01

Prüfung des gefertigten Teils

02

Analyse von Unterschieden zwischen Serien

03

Prüfung der Übereinstimmung mit der Zeichnung

GALERIE / GEOMAGIC CONTROL X

Programmansichten

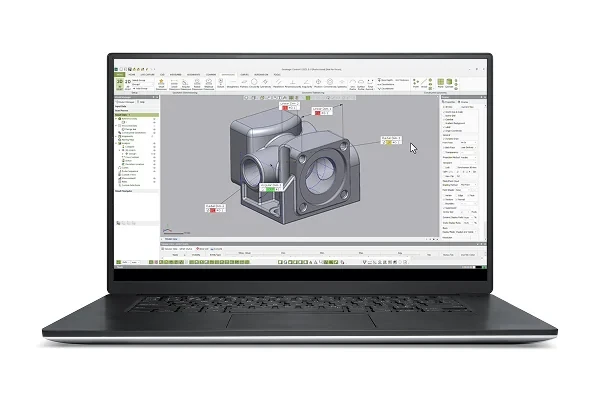

Messbericht mit Maßen und Abweichungen.
Messbericht mit Maßen und Abweichungen.

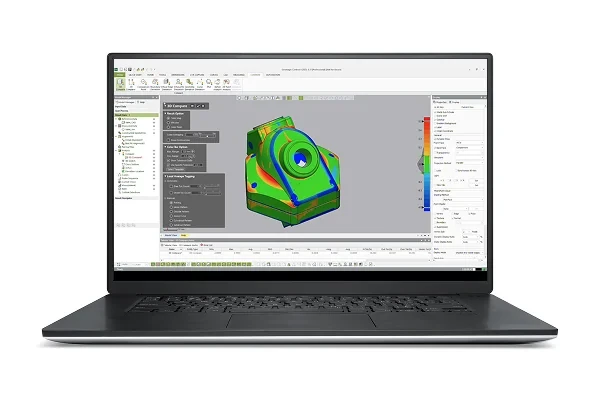

3D-Vergleich: Farbkarte der Abweichungen des Scans vom CAD-Modell.
3D-Vergleich: Farbkarte der Abweichungen des Scans vom CAD-Modell.

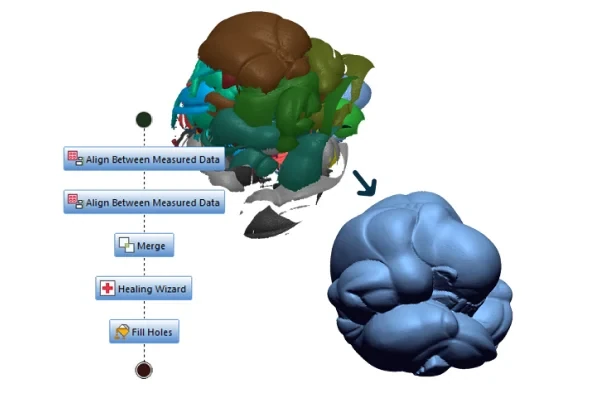

Automatisierung des Prüfablaufs.
Automatisierung des Prüfablaufs.

Offizielle Abbildungen des Herstellers Hexagon.

DATENERFASSUNG

Scanner und Scan-Dienstleistung

Alle Software

3D ING / GEOMAGIC CONTROL X

Beschreiben Sie Ihre Aufgabe. Wir helfen Ihnen, die passende Softwarelösung zu wählen.

WAS IN DIE ANFRAGE GEHÖRT

Anwendungsbereich, vorhandenes Messgerät oder vorhandene CAD-Umgebung und gewünschtes Ergebnis. Das Programm ist im Formular bereits ausgewählt.
