SCANOLOGY / AVTOMATIZIRANI MERILNI SISTEM

AM-DESK

Vsestranskost in učinkovitost onkraj domišljije.

Video: SCANOLOGY

01 / POUDARKI

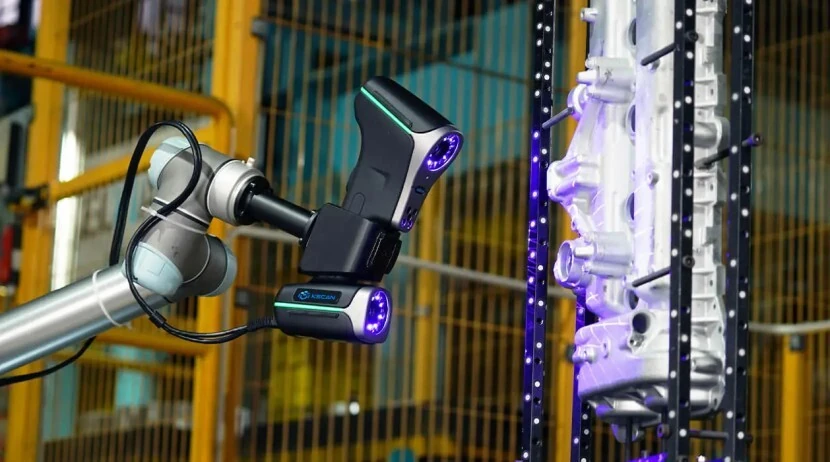

Avtomatizirana 3D-merilna postaja AM-DESK

AM-DESK lahko povežete z različnimi sodelujočimi roboti in celotno paleto 3D-skenerjev SCANOLOGY za samodejno merjenje številnih delov. Zelo primerna je za kontrolo na mestu v proizvodnji, v laboratorijih in v zahtevnih razmerah ter zagotavlja neprekinjeno visoko natančno 3D-merjenje.

Postaja je skladna s standardi certifikacije CE in z vsestranskimi ukrepi zagotavlja varnost operaterjev. Z vsestransko dodatno opremo omogoča avtomatizirane in neprekinjene 3D-meritve zapletenih delov.

Postaja ima zmogljivo in preprosto 3D-programsko opremo DefinSight-Automation s preprostim uporabniškim vmesnikom za tekočo interakcijo med človekom in strojem. Programska oprema ima več načinov komunikacije, ki podpirajo delovanje različnih sodelujočih robotov, in omogoča avtomatizirano merjenje z več pozicionerji v različnih scenarijih.

AM-DESK
AM-DESK
AM-DESK
AM-DESK

02 / FUNKCIJE

Izkusite zmogljivost prenosnih 3D-skenerjev

V laboratoriju, v proizvodnji ali na terenu potrebujete prenosne 3D-skenerje meroslovne kakovosti, ki resnično prepričajo s preprosto uporabo, natančnostjo, ločljivostjo, zanesljivostjo in hitrim zajemom podatkov.

AM-DESK

AM-DESK

Hitra namestitev, priklopi in uporabi
Raznolika dodatna oprema
Varnostna zaščita
Preprosto programiranje in samodejna kalibracija
Zagon z enim gumbom
Podprto ročno upravljanje
Stopite v stik →

03 / DODATNA OPREMA

Izbira med različno dodatno opremo

Avtomatizirana merilna postaja tehta 75 kg in zavzema en kvadratni meter. Kompaktno postajo postavite v 5 minutah z omrežnim napajanjem 110–220 V. Nameščena na mobilni voziček se lahko premika za hitro namestitev. Poleg tega lahko deluje skupaj s pozicionerji, ki jih priklopite in uporabite, ter tako razširi delovni prostor*. Postaja lahko takoj spremeni merilno pot, kar pospeši meritve. Deluje lahko tudi z različnimi sodelujočimi roboti in celotno paleto 3D-skenerjev SCANOLOGY.

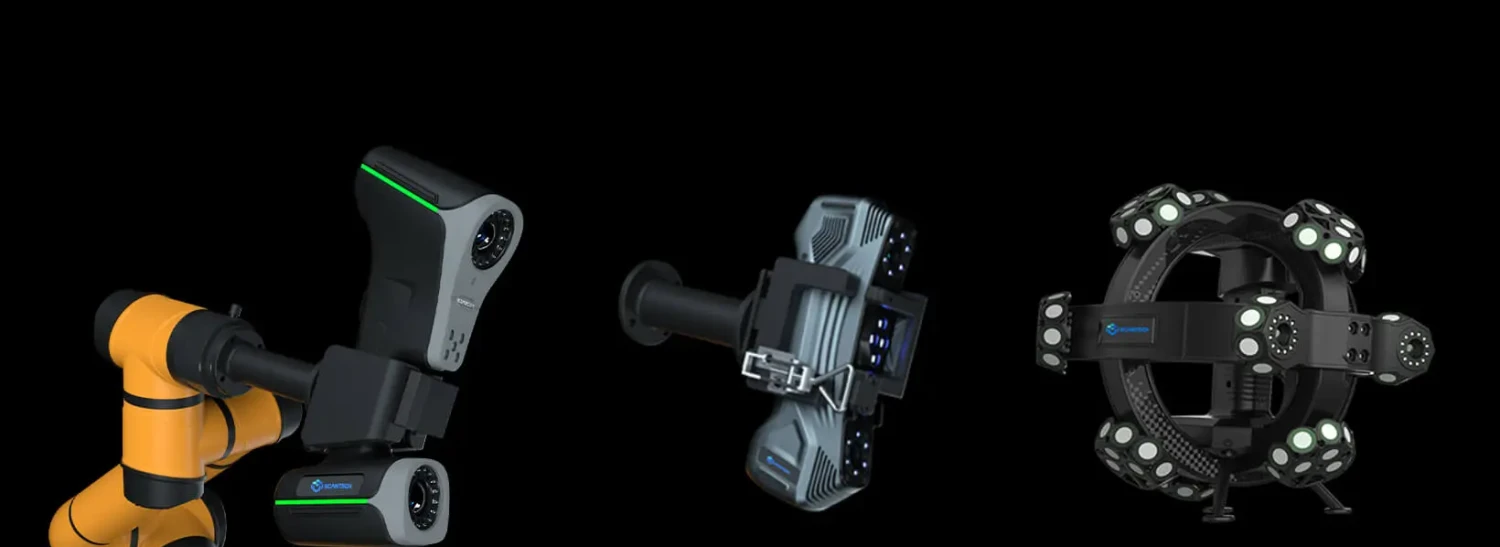

3D-skener

3D-skener

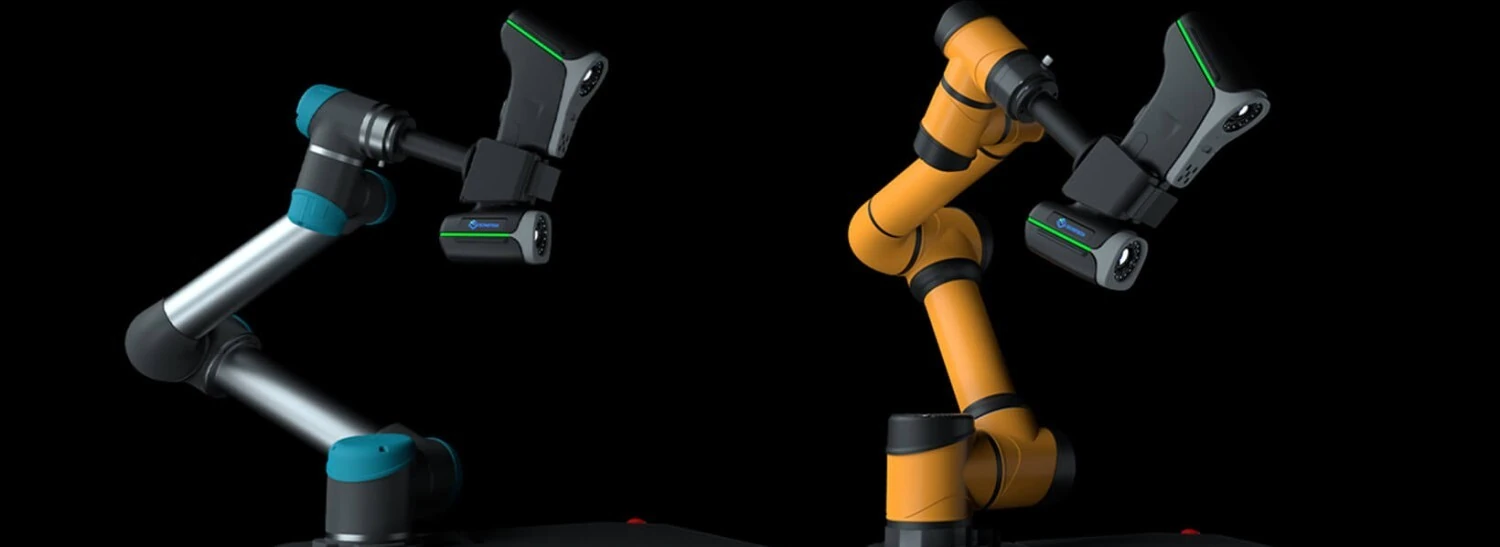

Sodelujoči robot

Sodelujoči robot

Pozicioner

Pozicioner

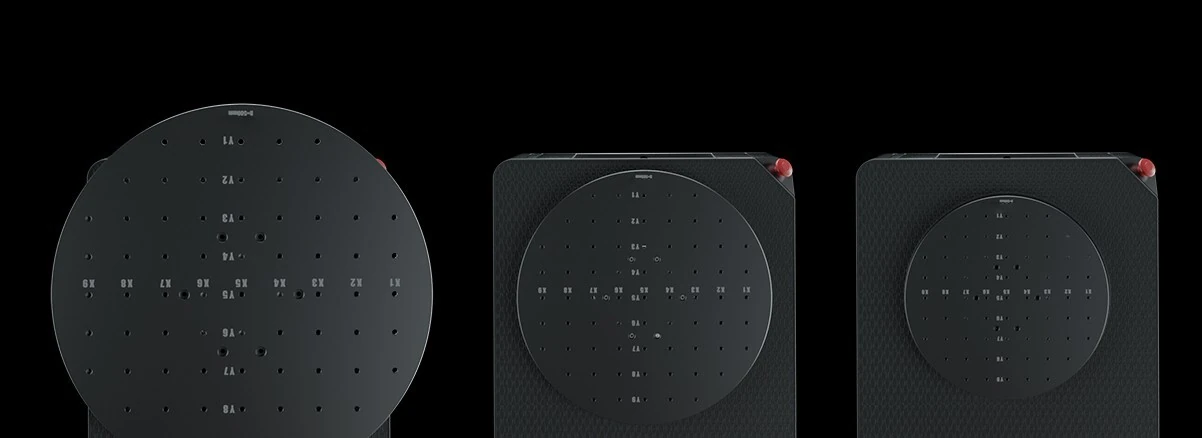

Pladenj

Pladenj

* AM-DESK Lite ne podpira povezave z več pozicionerji.

04 / ZMOGLJIVOST

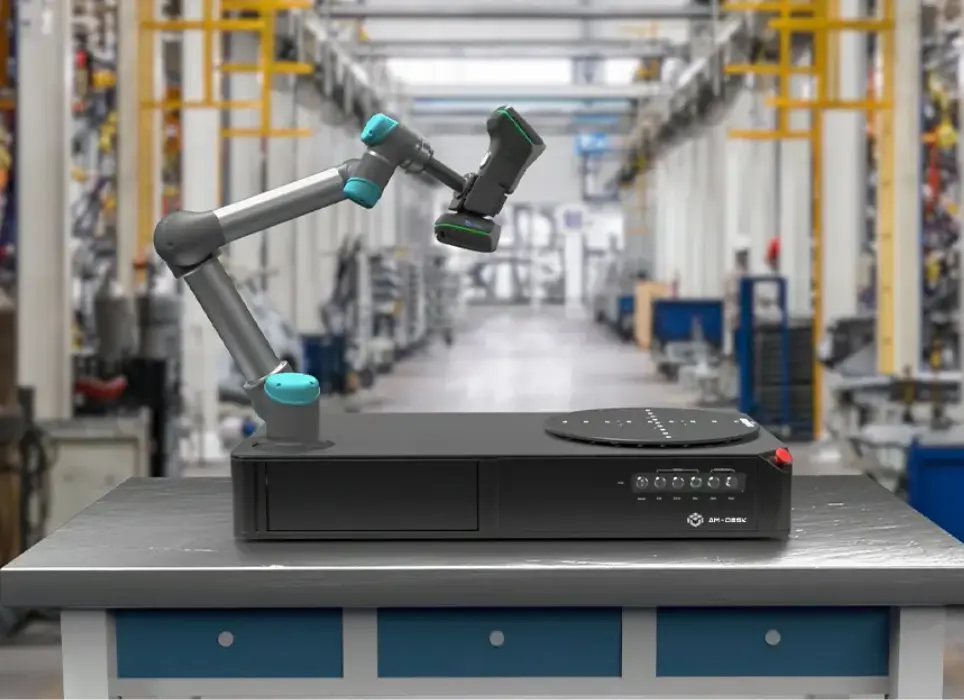

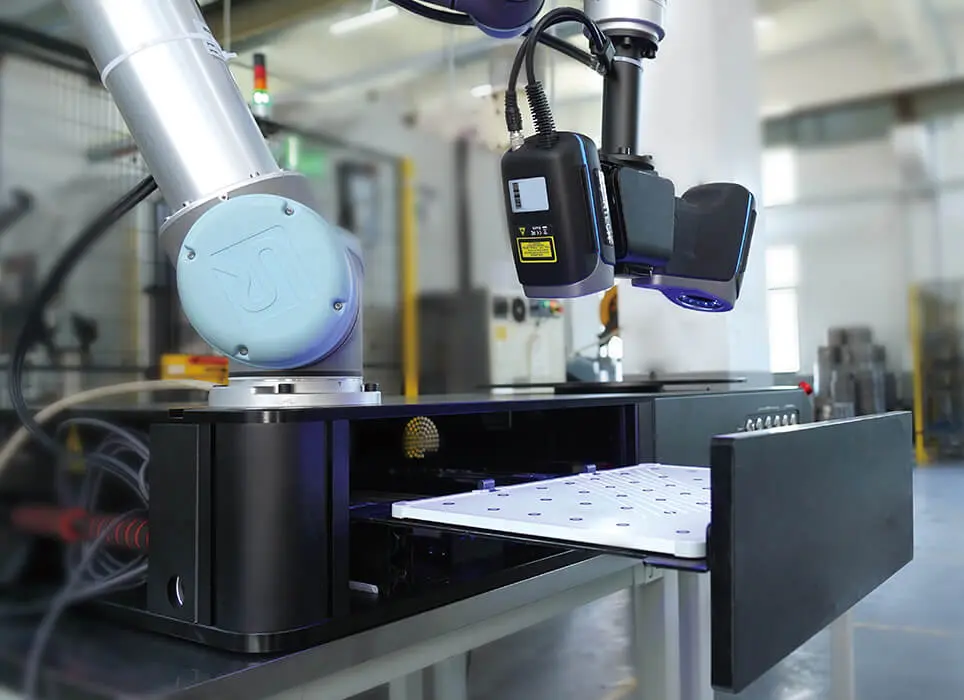

Zanesljiva zmogljivost

Zanesljiva zmogljivost

AM-DESK je zanesljiva 3D-merilna postaja za različne naloge v laboratoriju ali v proizvodnji. Omogoča hitro in avtomatizirano kontrolo delov, od litih in plastičnih do štancanih delov, do 100 kilogramov.

Po končanih meritvah lahko postaja samodejno pripravi poročila o kontroli s primerjavo dejanskih 3D-koordinat in podatkov CAD, kar močno poveča učinkovitost.

Preprosto programiranje in samodejna kalibracija

Preprosto programiranje in samodejna kalibracija

Postaja s sistemom PLC in servomehanizmi omogoča programabilno in avtomatizirano merjenje v kombinaciji z več sodelujočimi roboti. S klikom gumba izvede zapletene merilne naloge po vnaprej določenih merilnih poteh. Uporabljajo jo lahko inženirji in operaterji z različno ravnjo znanja in programerskih veščin.

Pri uporabi v nestabilnem okolju za intenzivno delo je treba instrumente kalibrirati, da so rezultati merjenja visoko natančni. Postaja lahko svoj senzor povsem samodejno kalibrira* po seji skeniranja ali ob spremembi temperature in tako zagotovi neprekinjene meritve.

* AM-DESK Lite ne podpira povsem samodejne kalibracije.

Varnostna zaščita

Varnostna zaščita

Postaja ima oznako CE in izpolnjuje varnostne, zdravstvene in okoljske zahteve EU. Uporablja zelo varne metode, med njimi zaporedno vezavo zasilnega izklopa, brenčalo, ki z lučmi in zvokom opozarja na morebitne nevarnosti, ter nadzorovano razdaljo sile s servomehanizmi za varno delovanje.

V kombinaciji s sodelujočimi roboti* podpira 10-stopenjsko zaznavanje trkov in varnostno zaznavanje senzorjev, ki ustavi robota ob nepravilnostih ali morebitnih nevarnostih.

* Naslednjo generacijo robotov – znano kot »roboti pomočniki na delovnem mestu«, »sodelujoči roboti« ali preprosto »coboti« – je zasnovana za delo brez ograje ob ljudeh.

05 / ZAČNITE

Ste pripravljeni začeti?

Na novo zgradite naš 3D-svet z najnaprednejšim sistemom za 3D-skeniranje.

06 / VIDEO

07 / UPORABA

Področja uporabe

Letalstvo in vesoljska industrija

3D-skener se odlikuje pri kontroli kakovosti z natančnim pregledom napak, mer in površinske obdelave komponent. Omogoča tudi hiter zajem zapletenih geometrij za hitro izdelavo prototipov, kar pomembno prispeva k večji učinkovitosti, kakovosti in varnosti v letalski proizvodnji in vzdrževanju.

Avtomobilska industrija

Ta ročni 3D-skener omogoča natančen zajem avtomobilskih komponent za hitro izdelavo prototipov in podpira kontrolo kakovosti z odkrivanjem napak in zagotavljanjem skladnosti s standardi. Pomaga tudi pri prilagoditvah, vzdrževanju in montaži ter povečuje produktivnost in inovativnost v avtomobilski industriji.

Energetika in težka industrija

Prenosni 3D-skener ponuja napredne zmogljivosti skeniranja za vetrne turbine, hidravlične elektrarne in gradbeno mehanizacijo. Omogoča natančno skeniranje in podrobno 3D-modeliranje komponent ter podpira načrtovanje vzdrževanja, odkrivanje napak in optimizacijo delovanja.

Železniški promet in ladje

Laserski 3D-skener SCANOLOGY omogoča natančno skeniranje in modeliranje železniških tirov, delov vlakov, ladijskih trupov, propelerjev in komponent motorjev. Podpira načrtovanje vzdrževanja, odkrivanje napak, kontrolo kakovosti in preverjanje montaže ter prispeva k večji produktivnosti, varnosti in zanesljivosti v železniškem in pomorskem prometu.

Orodjarstvo

Ta 3D-skener predmetov z vrhunskimi zmogljivostmi skeniranja poenostavi oblikovanje, kontrolo in popravila orodij. Omogoča hiter zajem zapletenih podrobnosti za izboljšave zasnove in natančne kontrole, kar zmanjša ponovno delo in odpadke. Ko so potrebni vzdrževanje ali popravila, skener pomaga prikazati napake in načrtovati natančna popravila, s čimer podaljša življenjsko dobo orodij in zagotovi brezhibno delovanje.

Neindustrijska področja

Ročni 3D-skener služi različnim področjem, kot so zdravstvo, kiparstvo, izobraževanje in raziskave ter zabava. Pomaga pri načrtovanju operacij, digitalnem kiparjenju, preučevanju predmetov dediščine ter izdelavi rekvizitov in modelov za filme in igre. Zaradi vsestranskosti, natančnosti in preprostosti uporabe je nepogrešljiv za spodbujanje inovacij in praktične uporabe na teh raznolikih področjih.

08 / 3D-SKENERJI

Visokotehnološki 3D-skenerji

Ročni 3D-skenerji SCANOLOGY poganjajo storitve 3D-skeniranja. Ti instrumenti zajamejo natančne oblake točk, ki jih je mogoče triangulirati v poligonsko mrežo ali datoteko STL. Zaradi visoke natančnosti, vsestranskosti in prenosnosti izpolnijo različne projekte 3D-skeniranja na meroslovni ravni.

09 / PRIMERI

Povezani primeri

Domišljija v meroslovju: avtomatizirana 3D-merilna postaja AM-DESK

Avtomatizirana 3D-merilna postaja AM-DESK s pametnimi sistemi in programsko opremo zmanjša obremenitev pri meritvah in poveča učinkovitost.

Preberite primer →

10 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

ModelAM-DESK 60120AM-DESK Lite
Mere1200 x 600 x 177 mm (47.2 × 23.6 × 7,0 in)1200 × 600 × 180 mm (47.2 × 23.6 × 7,1 in)
Masa75 KG (165,3 lb)70 KG (154,3 lb)
Nosilnost vrtljive mize≤125 KG (275,6 lb)≤75 KG (165,3 lb)
Največja hitrost vrtenja mize50°/S40°/S
Komunikacijski vmesnikTCP/IPTCP/IP
Podprti robotiUR5AUBO i5JAKA ZU5Han’s E05-LELITE CS66/EC66/EA66EFORT ECR5FAIR FR5
Napajanje110 V–220 V/50–60 Hz220 VAC/50-60 Hz
Največja moč900 W700 W

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.

DOKUMENTI

Za podrobnejši pregled.

3D ING / AM-DESK

Preverimo sistem
na vaši nalogi.

Opišite predmet, velikost, material in namen meritve. Pripravimo predstavitev ali ponudbo za ustrezno konfiguracijo.
