SCANOLOGY / ROČNI 3D-SKENER

SIMSCAN-E/S Gen2

Zaupanje v vsako kritično površino.

Video: SCANOLOGY

01 / POUDARKI

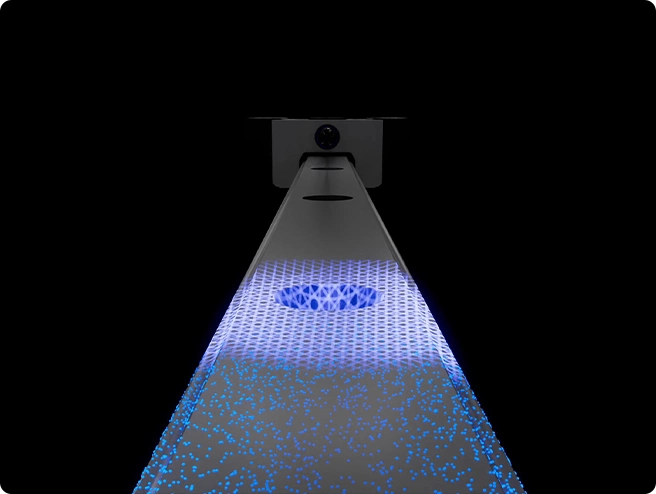

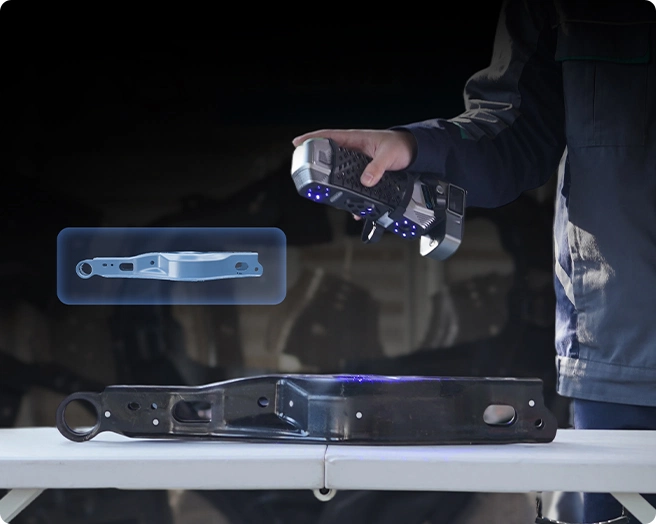

3D-skener v velikosti dlani z izjemno visoko natančnostjo

SIMSCAN-S Gen2 je visoko natančen 3D-skener v velikosti dlani. Ponuja brezžično svobodo, ultra hitro skeniranje in prilagodljive načine delovanja.

Natančnost 0,015 mm

Natančnost 0,015 mm

Ravnost 0,035 mm

Ravnost 0,035 mm

Standard ISO 10360

Standard ISO 10360

Sferičnost 0,025 mm

Sferičnost 0,025 mm

Sistem zagotavlja zelo podrobne meritve in krepi preverjanje na ravni značilnosti. Omogoča zanesljivejši nadzor značilnosti, ki so kritične za GD&T, vključno s funkcionalnimi površinami, natančno obdelanimi značilnostmi in geometrijami, ki določajo sestavo. Zato je idealen za zahtevna proizvodna okolja, kot sta letalstvo in napredna strojna obdelava, kjer je celovitost toleranc bistvena za delovanje, ujemanje in odločitve o kakovosti. SIMSCAN-S Gen2 je skladen s standardom ISO 10360 in zagotavlja rezultate, ki jim lahko zaupate po vsem svetu.

02 / NATANČNOST

Od natančnega merjenja do zanesljive geometrije

Z izboljšano optiko in naprednimi algoritmi SIMSCAN-S Gen2 dosega natančnost 0,015 mm. Zaradi dovršenega nadzora sferičnosti in ravnosti zajame tako natančne mere kot odstopanja površine.

Od natančnega merjenja do zanesljive geometrije
Natančnost

Natančnost · 0,015 mm

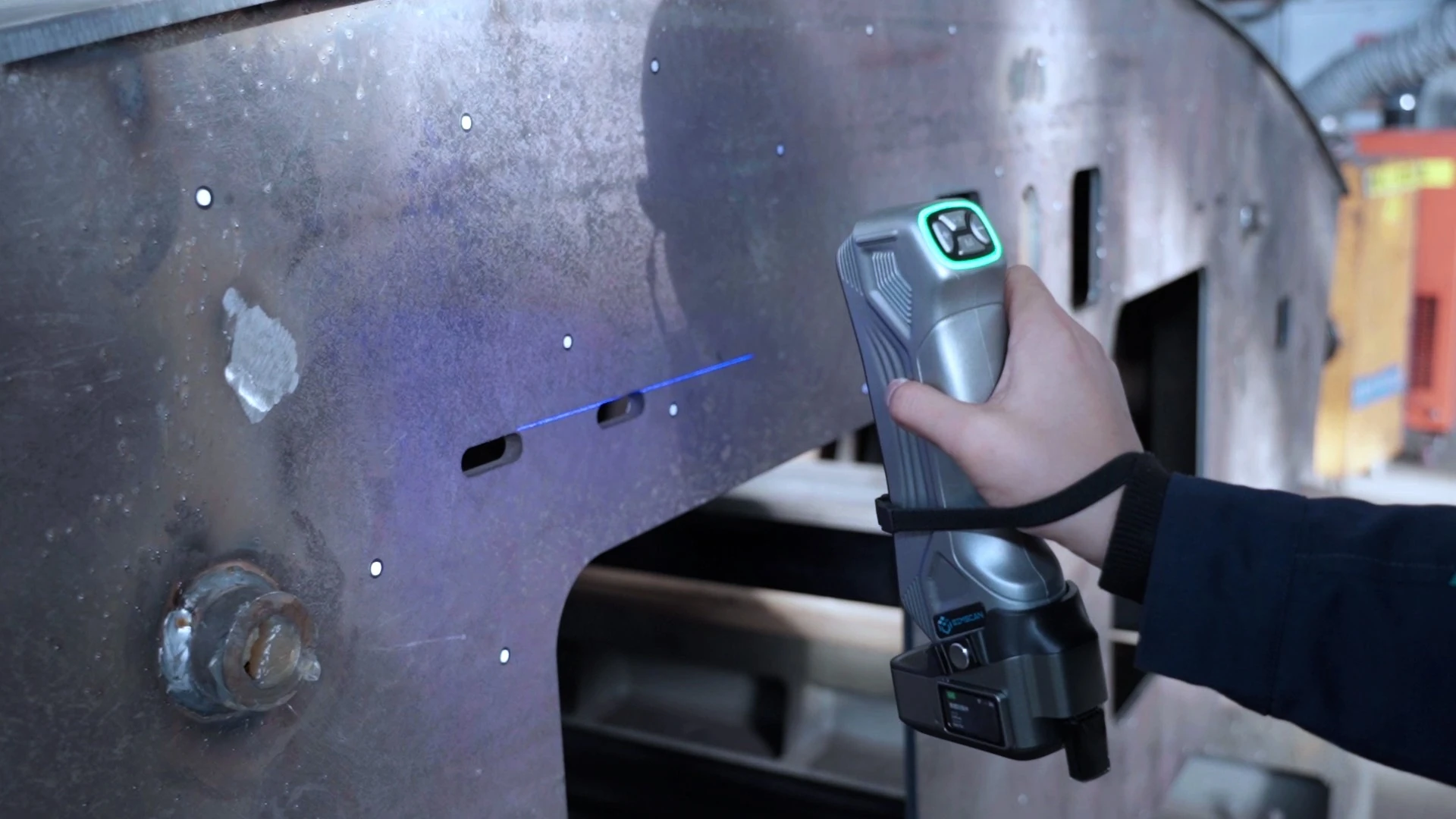

Volumetrična natančnost

Volumetrična natančnost · 0,015 + 0,03 mm/m

03 / ZASNOVA

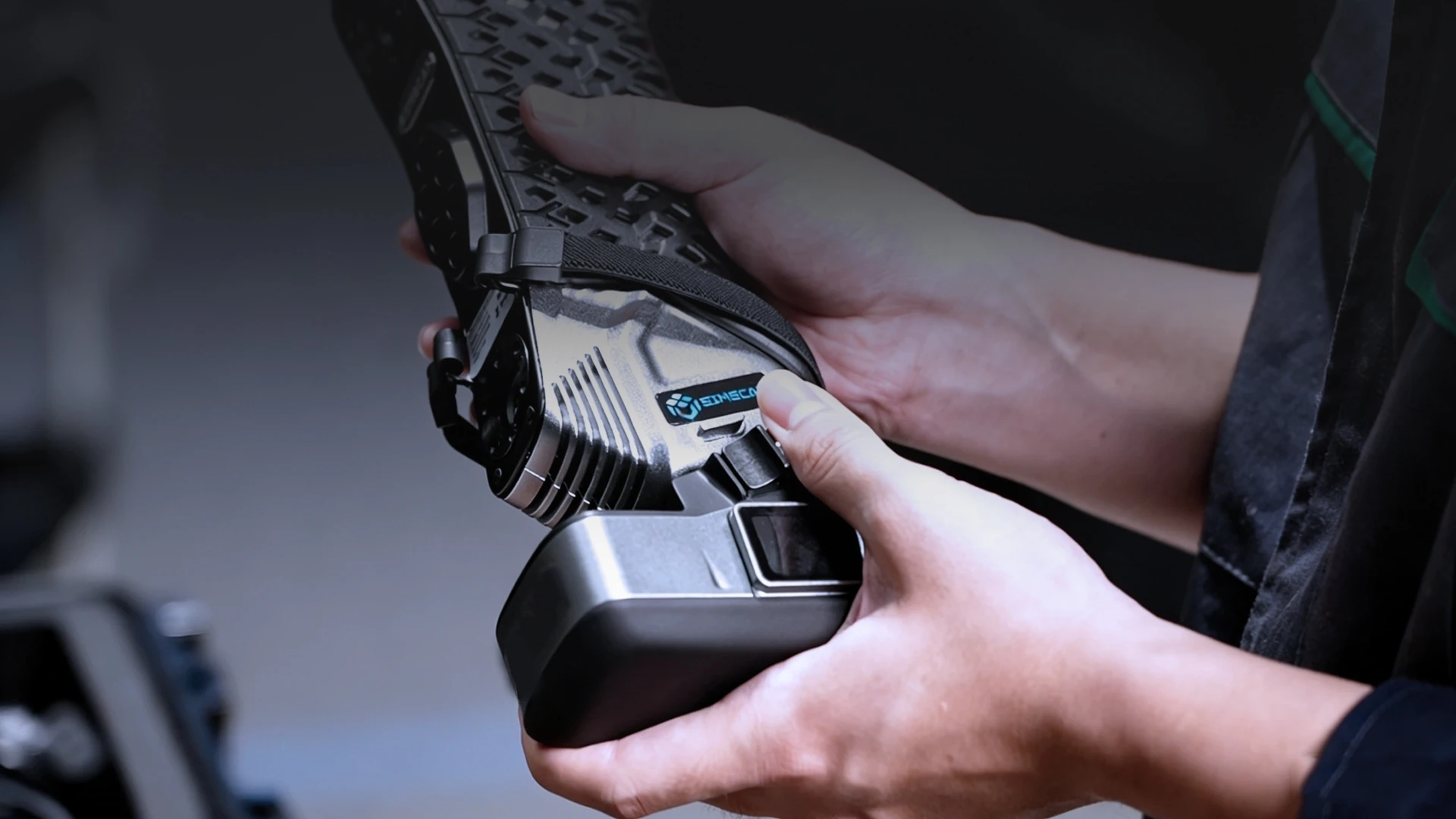

Kompakten in preprost za uporabo

Kompakten in preprost za uporabo

Ergonomska zasnova 3D-skenerja in nova snemljiva polnilna postaja ga naredita kompaktnega in preprostega za uporabo. Ima tudi intuitiven zaslon, na katerem v realnem času spremljate podatke, kar pomaga hitreje skenirati in učinkoviteje delati.

04 / HITROST

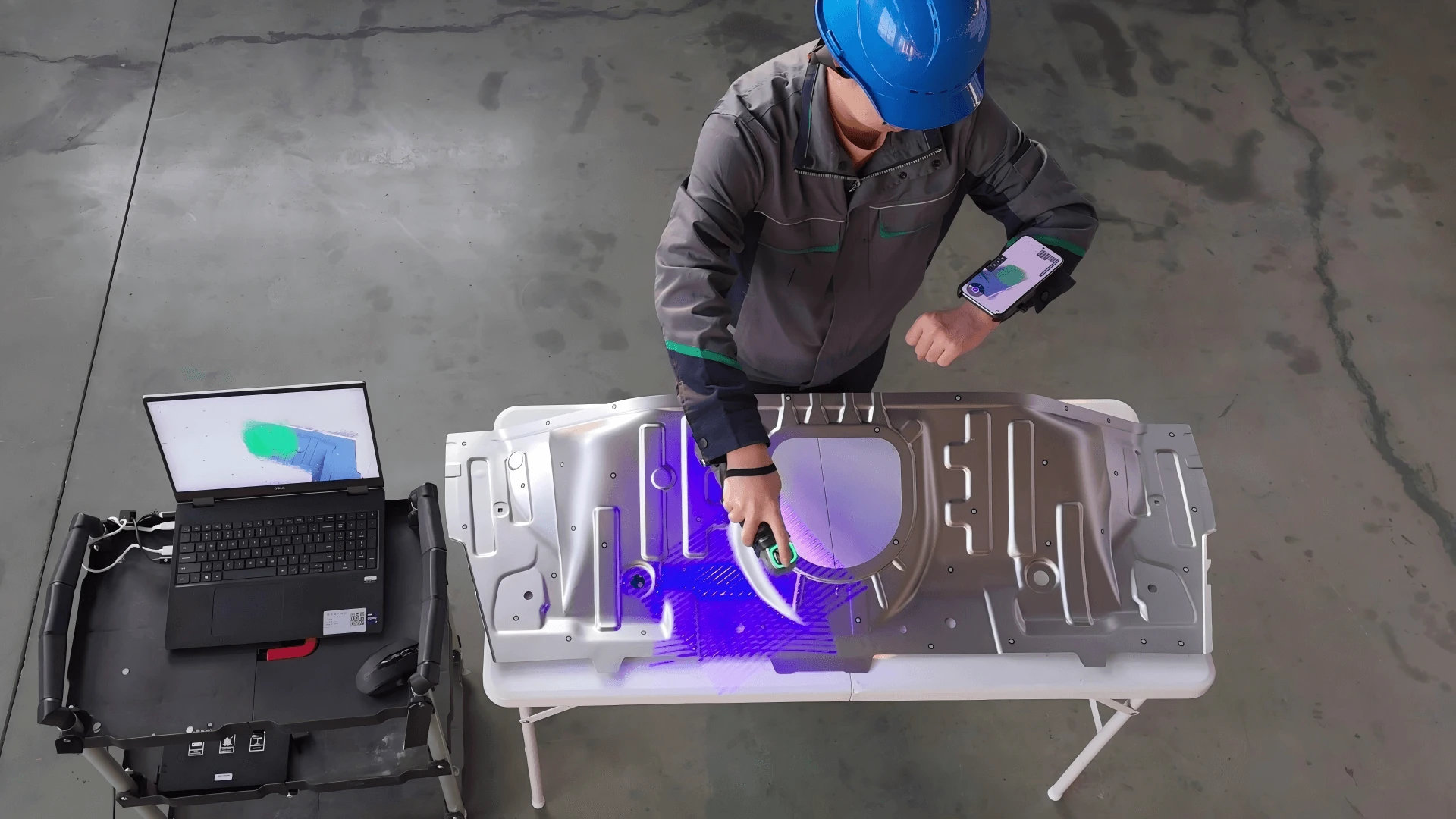

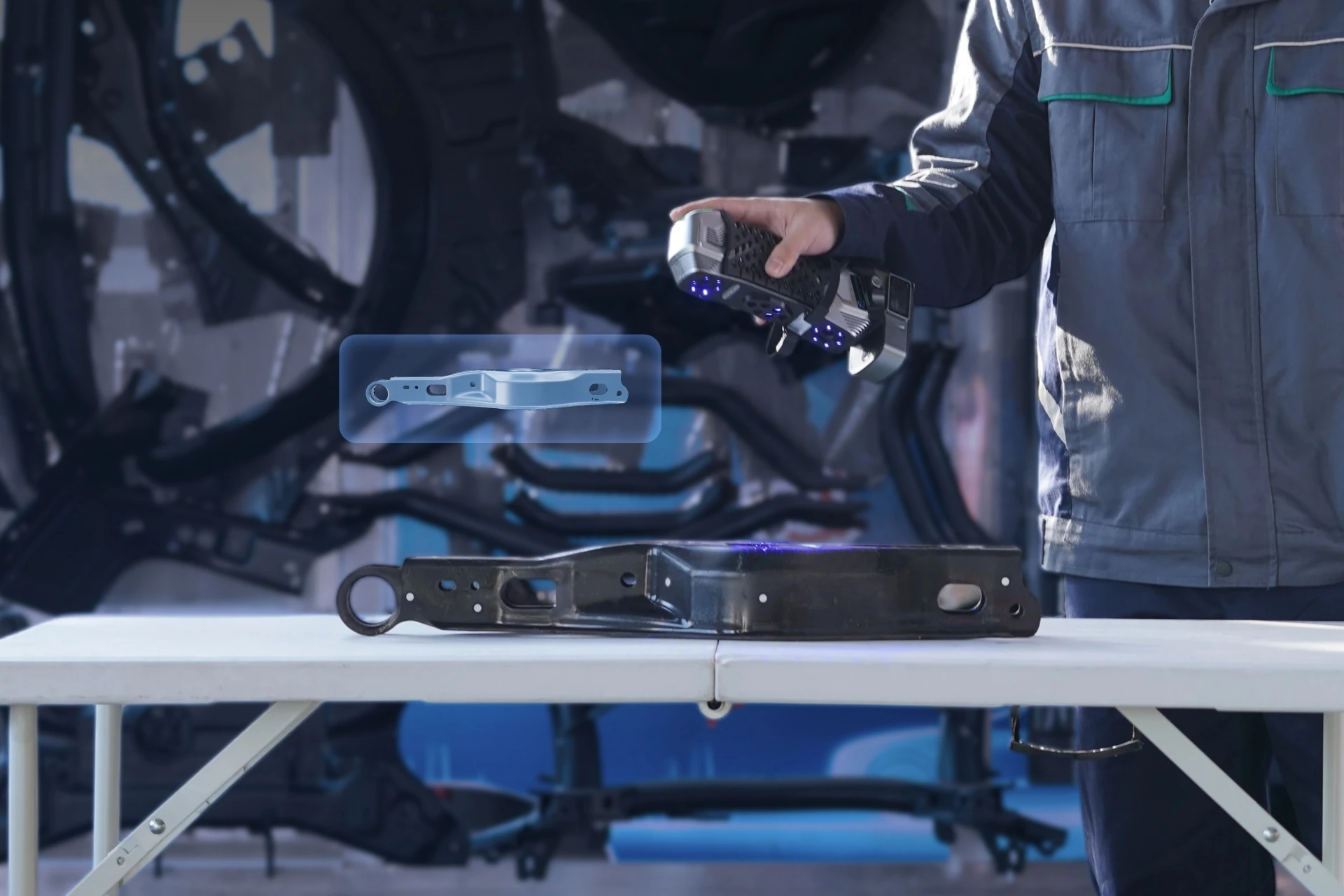

Zajemite več. Skenirajte hitreje.

Zapletene dele obvladate s 108 modrimi laserskimi linijami v štirih križih, hitrostjo merjenja do 8.100.000 meritev/s in hitrostjo sličic do 180 FPS. Takoj zajemite ogromne količine 3D-podatkov, uživajte v tekočem skeniranju brez zamikov in ostanite produktivni tudi pri zahtevnih geometrijah.

Zajemite več. Skenirajte hitreje.

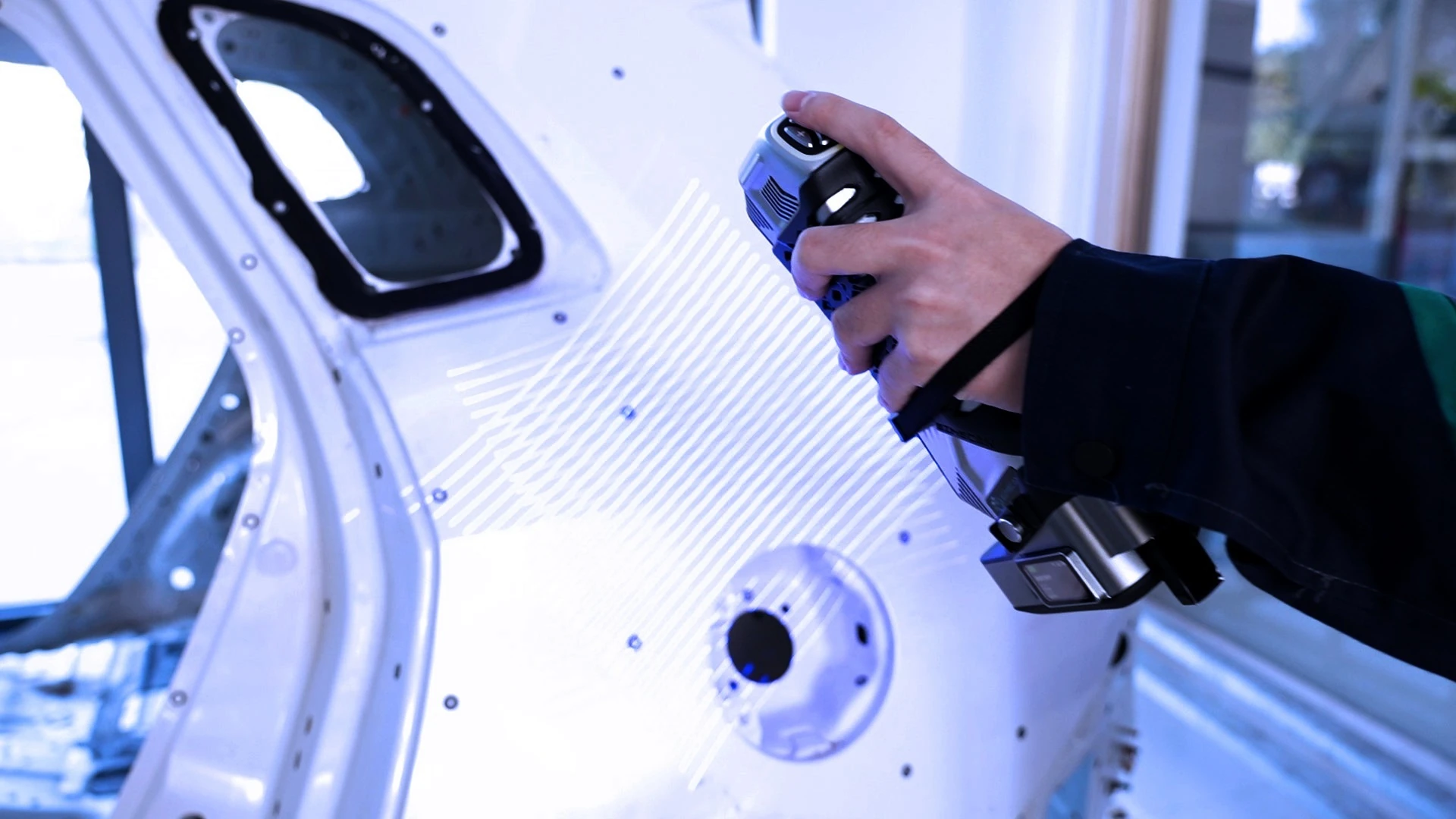

126 linij

126 linij

Skupno število modrih laserskih linij

8.100.000 meritev/s

8.100.000 meritev/s

Največja hitrost merjenja

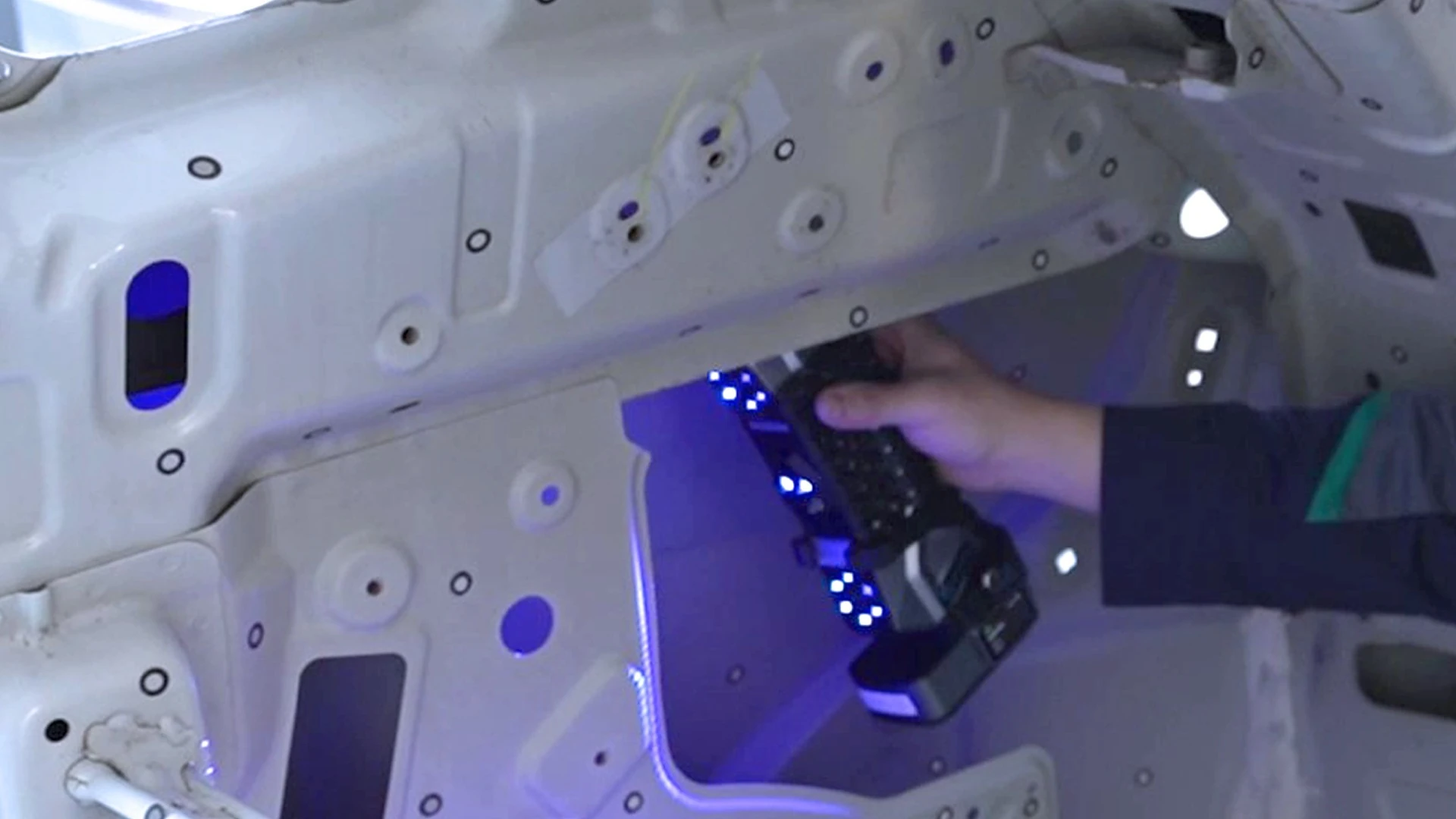

180 FPS

180 FPS

Največja hitrost sličic

05 / BREZŽIČNO DELO

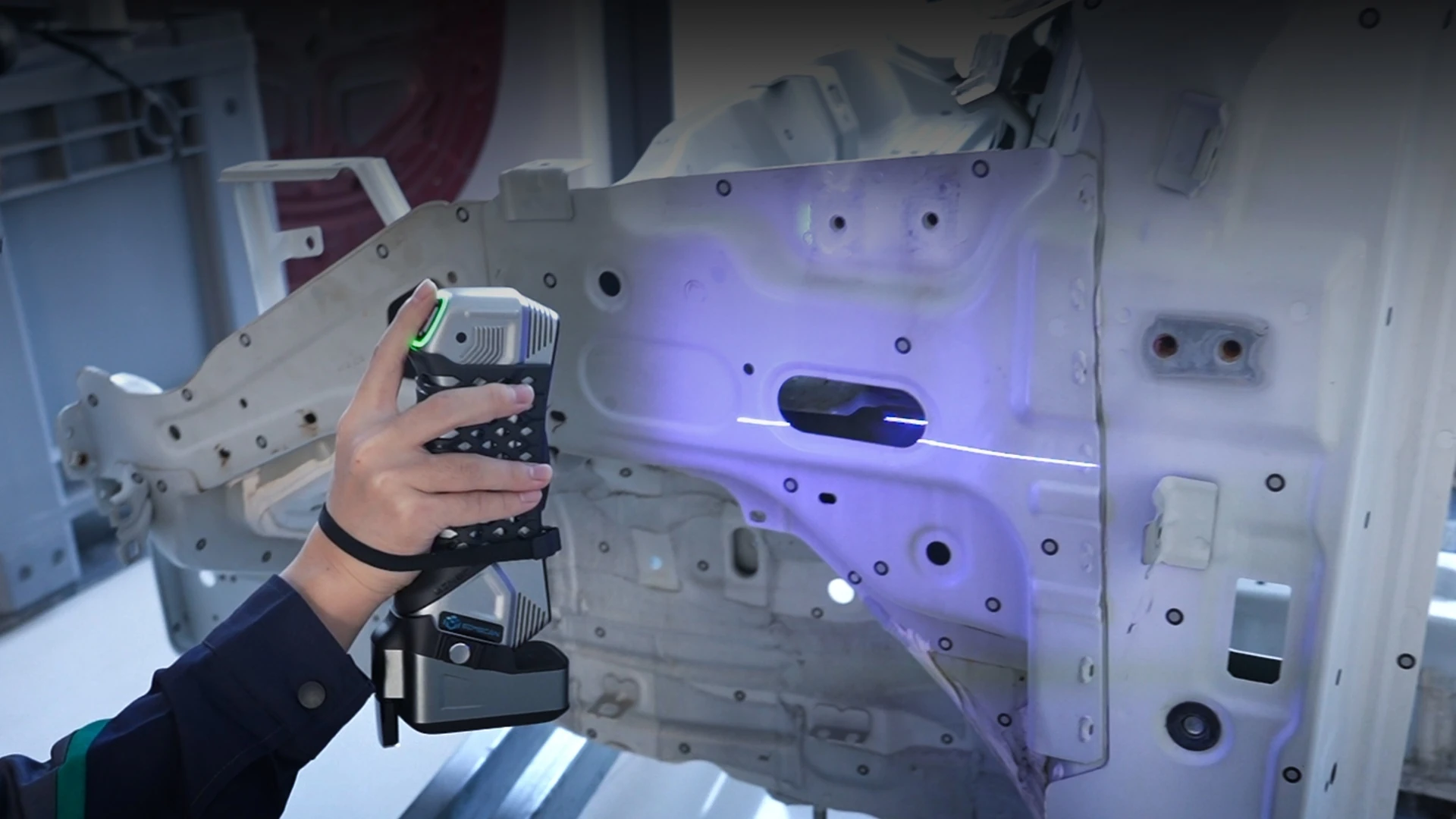

Lažje. Brezžično.

Lažje. Brezžično.

Prosto delajte z lahko in popolnoma brezžično napravo. Ohišje iz magnezijeve zlitine tehta le 560 g in je preprosto za rokovanje. Robno računalništvo in brezžični prenos podatkov zagotavljata pravo brezžično svobodo – v utesnjenih prostorih ali pri delu na višini.

06 / NAČINI SKENIRANJA

En skener. Vsaka naloga.

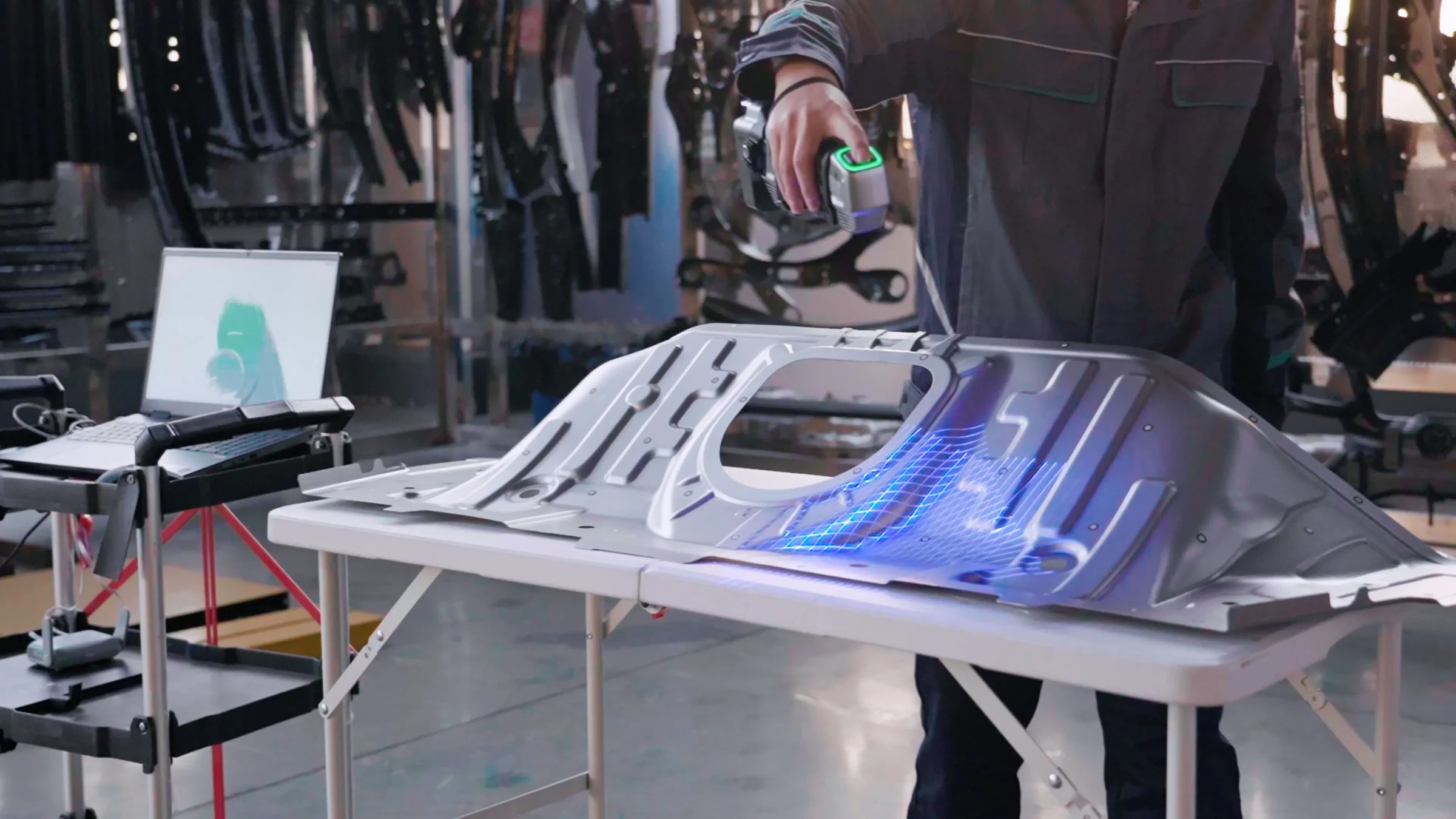

Ultra hitro skeniranje

Ultra hitro skeniranje

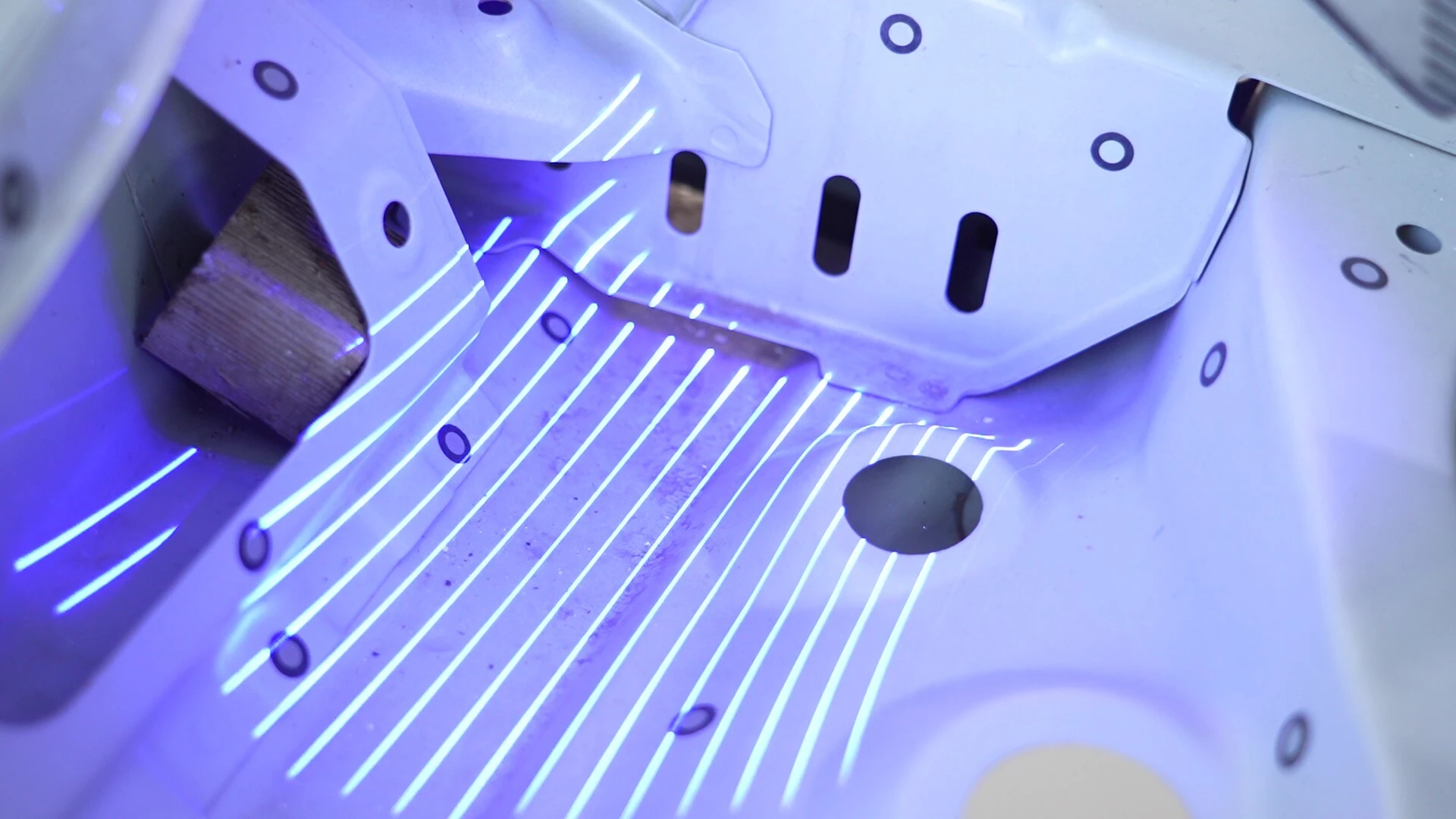

Zelo fino skeniranje

Zelo fino skeniranje

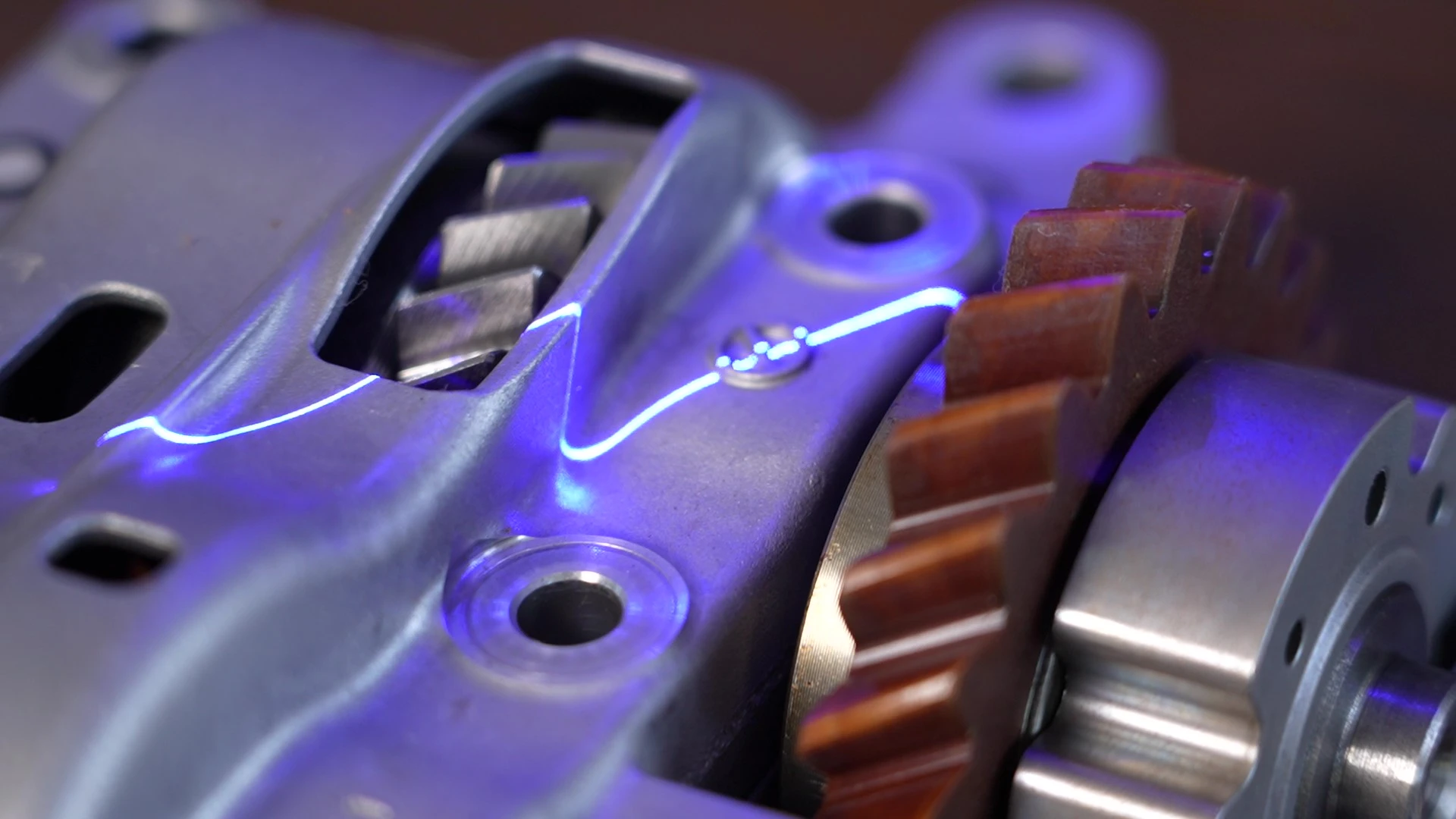

Skeniranje globokih lukenj

Skeniranje globokih lukenj

07 / DOSTOPNOST

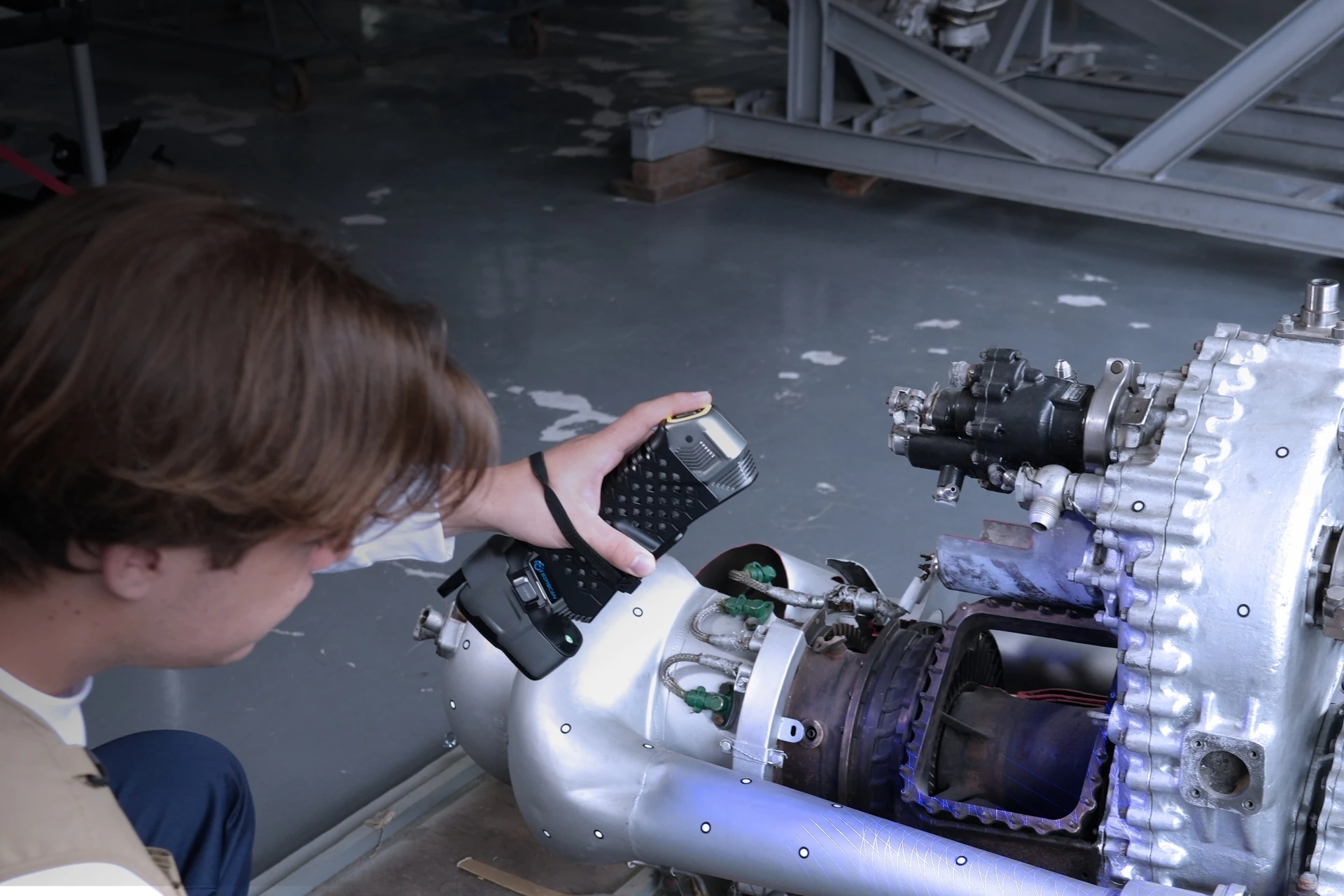

Skenirajte tam, kjer drugi ne morejo

Skenirajte tam, kjer drugi ne morejo

Zanesljive rezultate dobite tudi na najtežje dostopnih območjih. Zaradi kamere s kratko osnovno razdaljo SIMSCAN-S Gen2 pod strmim zornim kotom preprosto zajame reže, globoke luknje, utore in kanale. Ne glede na zahtevnost dela dobite popolne in natančne 3D-podatke, ki jim lahko zaupate pri kontroli, oblikovanju in obratnem inženiringu.

RAZNOLIKA UPORABA

Raznolika področja uporabe

Letalstvo in vesoljska industrija – naložite sliko

Letalstvo in vesoljska industrija

Orodjarstvo – naložite sliko

Orodjarstvo

Avtomobilska industrija – naložite sliko

Avtomobilska industrija

Energetika in težka industrija – naložite sliko

Energetika in težka industrija

Železnice in ladje – naložite sliko

Železnice in ladje

Neindustrijska področja – naložite sliko

Neindustrijska področja

PROGRAMSKA OPREMA

DefinSight – naložite sliko

Delajte pametneje z DefinSight

Od skeniranja do analize vse poteka na enem mestu. DefinSight, celovita programska oprema SCANOLOGY za 3D-digitalizacijo, ohranja vaš delovni postopek preprost, hiter in intuitiven – tako porabite manj časa za obdelavo podatkov in več za odločitve.

Več o tem →

08 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

ModelSIMSCAN-S Gen2SIMSCAN-E Gen2
Način skeniranjaZelo hitro skeniranje108 modrih laserskih linij (Quad Cross)108 modrih laserskih linij (Quad Cross)
Podrobno skeniranje17 vzporednih modrih laserskih linij17 vzporednih modrih laserskih linij
Skeniranje globokih izvrtin1 dodatna modra laserska linija1 dodatna modra laserska linija
Natančnost (1)0,015 mmdo 0,020 mm
Hitrost skeniranja do8.100.000 meritev/s8.100.000 meritev/s
Območje skeniranja do700 mm × 600 mm700 mm × 600 mm
Razred laserjaRazred II (varno za oči)Razred II (varno za oči)
Ločljivost do0,020 mm0,020 mm
Volumetrična natančnost (1)Standardno0,015 mm + 0,03 mm/m0,015 mm + 0,035 mm/m
Prilagodljiva fotogrametrija (2)0,015 mm + 0,012 mm/m0,015 mm + 0,015 mm/m
Sferičnost0,025 mm-
Ravnost0,035 mm-
Delovna razdalja300 mm
Globinska ostrina550 mm
Izhodni formati.stl, .obj, .ply, .asc, .igs, .txt, .mk2 idr.
VmesnikUSB 3.0
Mere203 mm × 80 mm × 44 mm
Masa560 g
Delovna temperatura-10–40 °C
Delovna vlažnost (brez kondenzacije)10 ~ 90% RH
Brezžični standardWi‑Fi 6,802.11a/b/g/n/ac/ax
PatentiUS10309770B2, US11060853B2,KR102096806B1, EP3392831B1,EP3907702B1, CN204329903U,CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U,CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, CN113593015B, CN119919604B, CN223472293U, CN119359964B, CN223527609U, CN116045843B, CN223596816U, CN223829356U, CN309777650S, CN309793071S

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.

RAČUNALNIK ZA DELO

Računalnik za delo s skenerjem

Kakšen računalnik potrebujete za delo s skenerjem? SCANOLOGY za vse svoje skenerje navaja spodnje zahteve. Minimum je spodnja meja, da programska oprema deluje. Priporočilo proizvajalec svetuje za tekoče delo z večjimi skeni.

Sestavni delSplošni minimumSplošno priporočilo
ProcesorIntel Core i7, 12. generacija ali novejšiIntel Core i9, 13. generacija ali novejši
Pomnilnik RAMNajmanj 32 GB DDR5Najmanj 64 GB DDR5
Grafična karticaLočena NVIDIA, najmanj 6 GB VRAMLočena NVIDIA, najmanj 12 GB VRAM
Operacijski sistemWindows 10 ali Windows 11Windows 10 Pro ali Windows 11 Pro
SSDV tabeli proizvajalca ni navedenoV tabeli proizvajalca ni navedeno

Vir: SCANOLOGY, pogosta vprašanja o potrebnem računalniku.

Predlog konfiguracije 3D ING

Predlog za delo, ne uradna individualna zahteva modela. VRAM je pomnilnik grafične kartice in ni isto kot RAM. Kapacitete SSD so predlog 3D ING.

ModelSIMSCAN-E Gen2SIMSCAN-S Gen2
ProcesorIntel Core i9, 13. gen. ali novejšiIntel Core i9, 13. gen. ali novejši
Pomnilnik RAM64 GB DDR564 GB DDR5
Grafika (VRAM)NVIDIA RTX, 12 GB VRAMNVIDIA RTX, 12 GB VRAM
NVMe SSD2 TB2 TB
Operacijski sistemWindows 11 ProWindows 11 Pro
Objavljene povezave sistemaUSB 3.0; Wi-Fi 6USB 3.0; Wi-Fi 6
Namen predlogaBrezžično ali žično profesionalno delo.Podrobno skeniranje z možnostjo brezžičnega dela.
OpombaPred uporabo preverite brezžični komplet, topologijo povezave in konfiguracijo programske opreme.Zahtevnost obdelave določata tudi gostota mreže in velikost projekta.

Konfiguracija je predlog za delo glede na predvideni obseg projekta. SCANOLOGY objavlja splošne minimalne in priporočene zahteve; ločene uradno potrjene zahteve za ta model v pregledanih virih niso navedene. Pred izbiro računalnika preverimo združljivost s konkretnim merilnim kompletom in uporabljeno programsko opremo.

DOKUMENTI

Za podrobnejši pregled.

3D ING / SIMSCAN-E/S Gen2

Preverimo sistem
na vaši nalogi.

Opišite predmet, velikost, material in namen meritve. Pripravimo predstavitev ali ponudbo za ustrezno konfiguracijo.
