SCANOLOGY / ROČNI 3D-SKENER

KSCAN-X

Brezmejen pogled, neprekosljiva natančnost.

Video: SCANOLOGY

01 / POUDARKI

Pameten in brezžičen 3D-skener za velike površine

KSCAN-X je pameten brezžični 3D-skener za velike površine, ki z napredno brezžično tehnologijo in prilagodljivo fotogrametrijo podjetja SCANOLOGY postavlja nov standard za 3D-merjenje velikih predmetov.

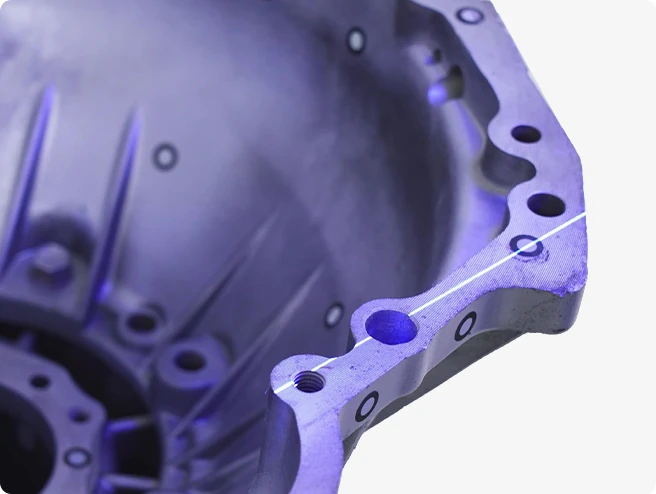

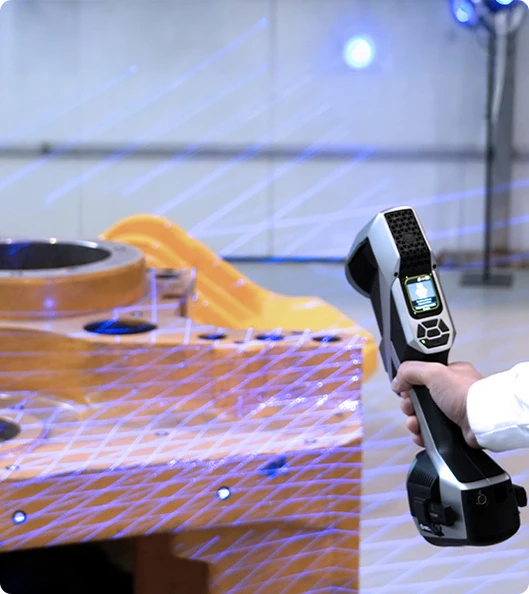

Hitro skeniranje s štirimi križi modrih laserjev

Hitro skeniranje s štirimi križi modrih laserjev

Merjenje globokih lukenj

Merjenje globokih lukenj

Popolnoma brezžično merjenje

Popolnoma brezžično merjenje

Razširjena globinska ostrina

Razširjena globinska ostrina

Z brezžičnim delovanjem, zelo velikim območjem skeniranja, razširjeno globinsko ostrino in hitrim skeniranjem KSCAN-X omogoča tekoče in zelo natančne 3D-meritve zelo velikih ter velikih do srednje velikih delov v panogah, kot so letalstvo, težka industrija in železniški promet. Zasnovan je za večjo učinkovitost in natančno kontrolo kakovosti ter je vrhunska rešitev za napredno proizvodnjo.

02 / FUNKCIJE

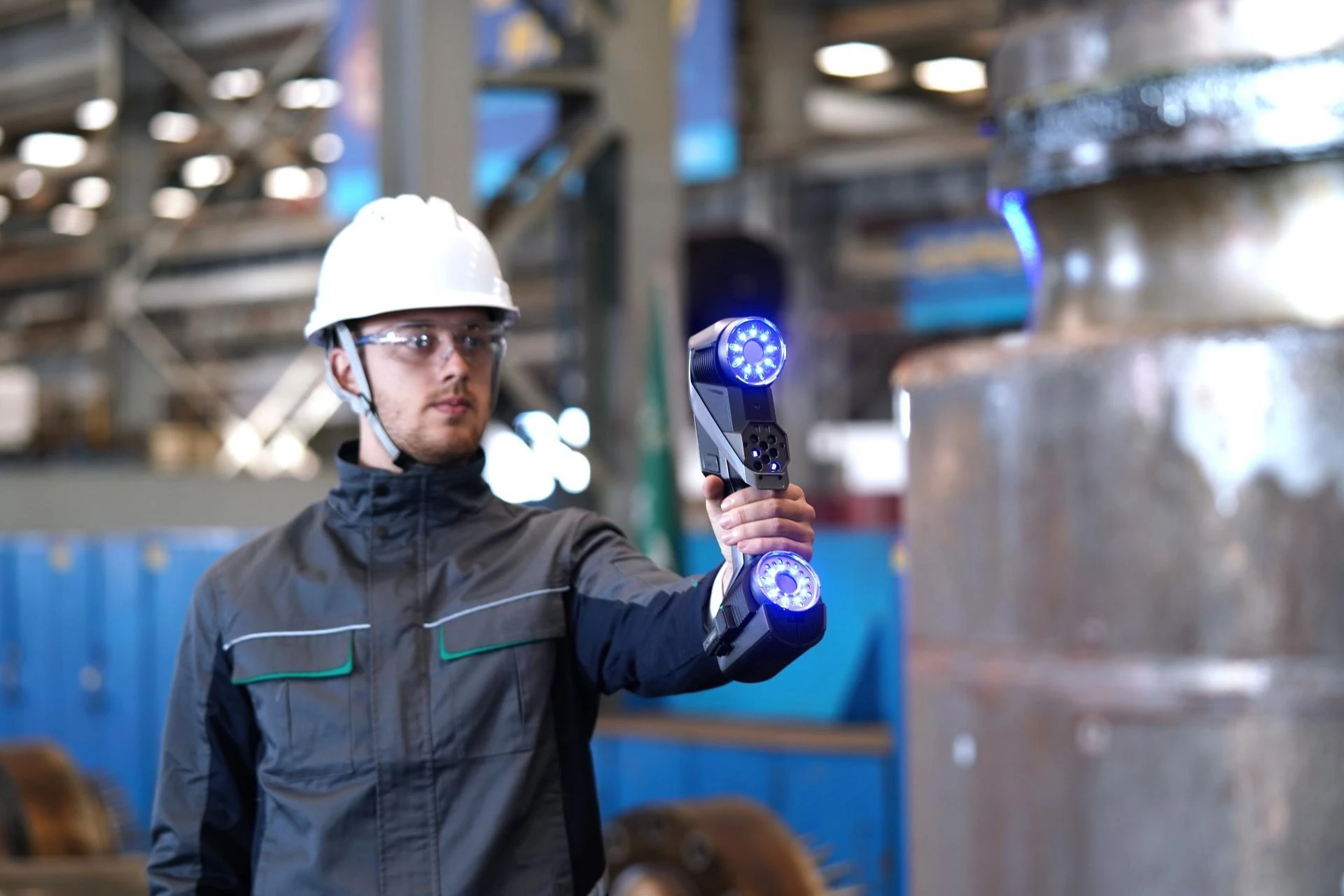

Skeniranje velikih površin z izjemno natančnostjo

Skeniranje velikih površin z izjemno natančnostjo

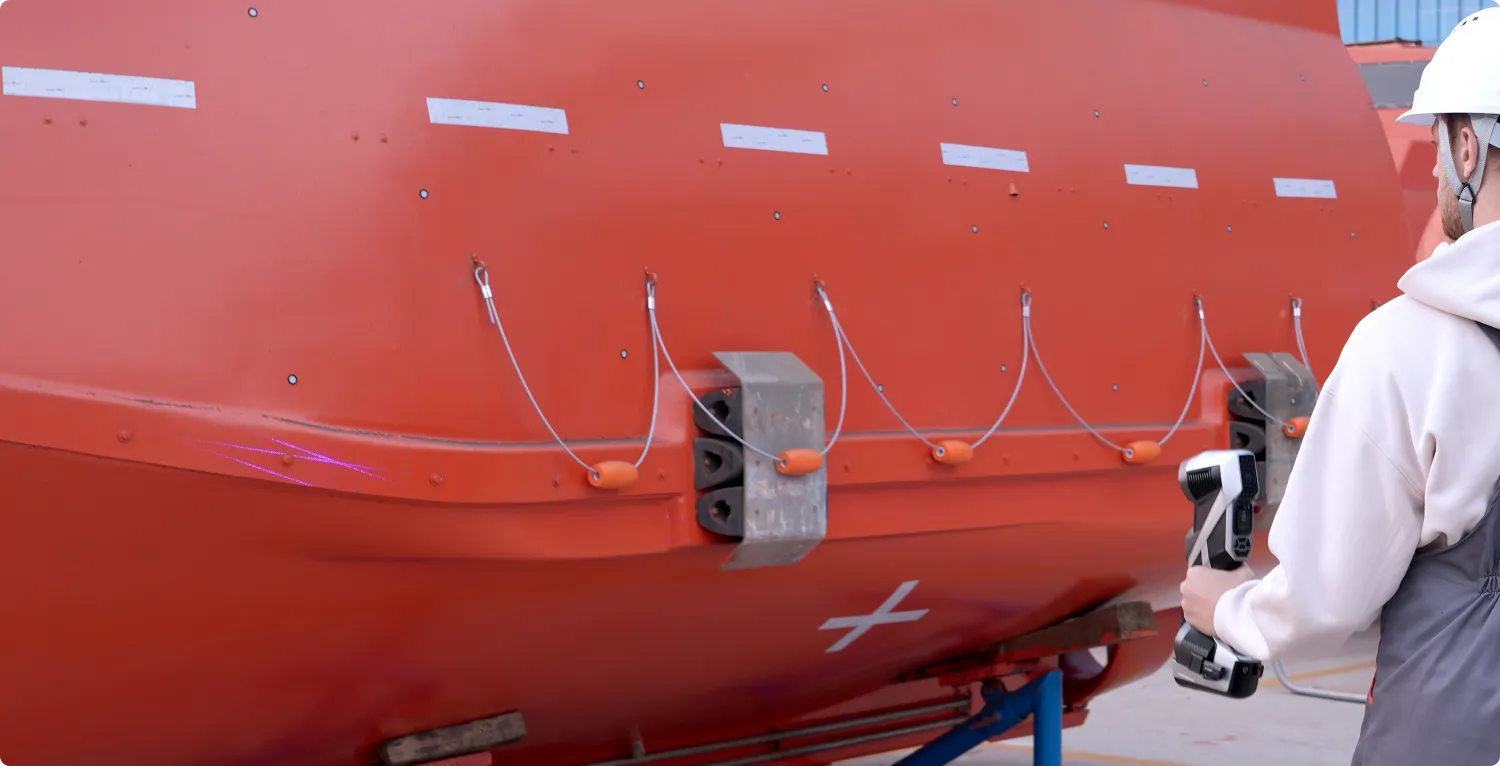

Zelo veliko območje skeniranja

Zelo veliko območje skeniranja

KSCAN-X z lastnimi naprednimi algoritmi ponuja območje skeniranja do 2,6 m × 1,8 m, kar je idealno za skeniranje zelo velikih delov.

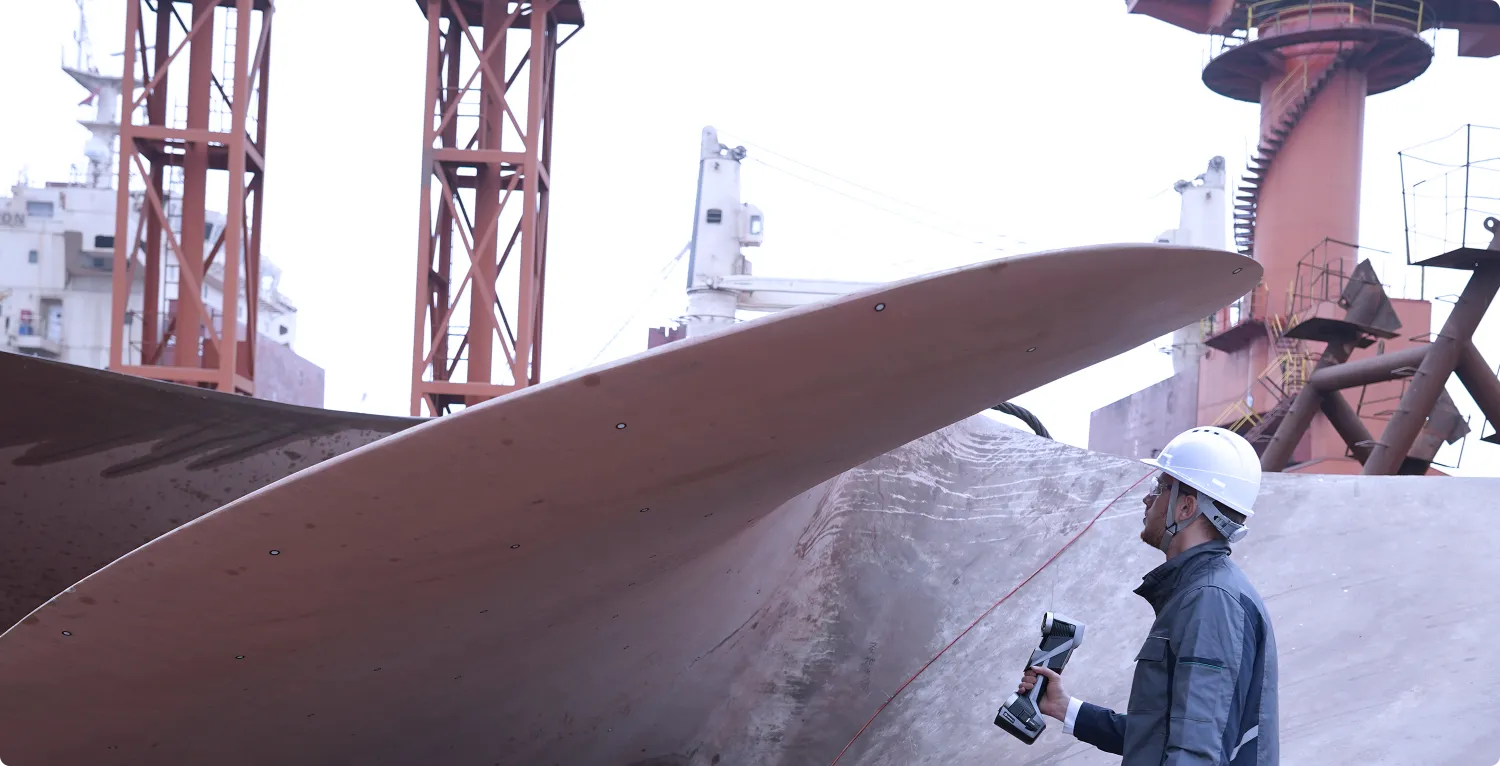

Zelo velika globinska ostrina

Zelo velika globinska ostrina

Z veliko globinsko ostrino od 0,3 do 2,5 m KSCAN-X zagotavlja natančne meritve vsega od srednje velikih do zelo velikih delov v izjemni kakovosti. Prilagodljiva delovna razdalja olajša in pospeši skeniranje delov različnih velikosti.

03 / VSESTRANSKA UPORABA

Vsestranska uporaba

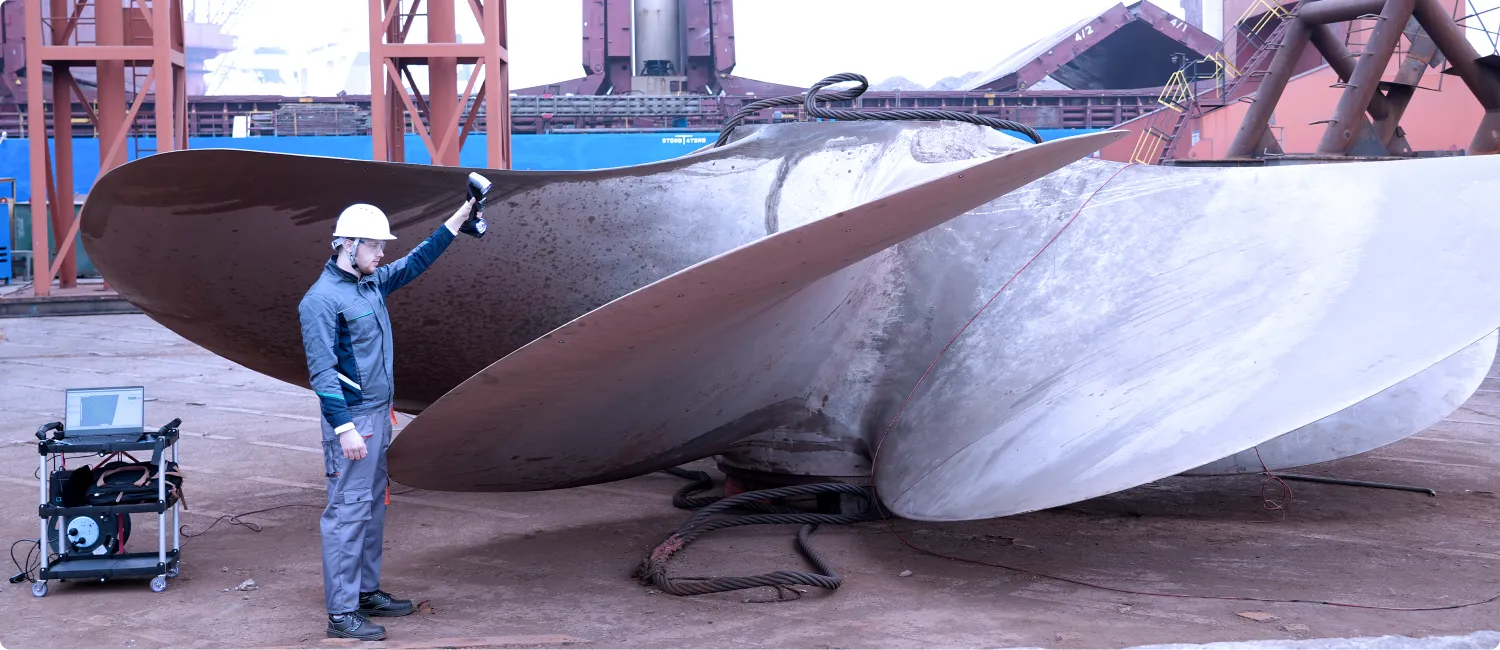

Zelo veliki deli

Zelo veliki deli

Skeniranje velikega vidnega polja: s 4 × 21 modrimi laserskimi linijami KSCAN-X omogoča zelo učinkovito skeniranje velikega vidnega polja in z enim skenom zajame obsežne površine. Dosega izjemno natančnost do 0,075 mm, volumetrična natančnost pa doseže 0,075 mm + 0,010 mm/m.

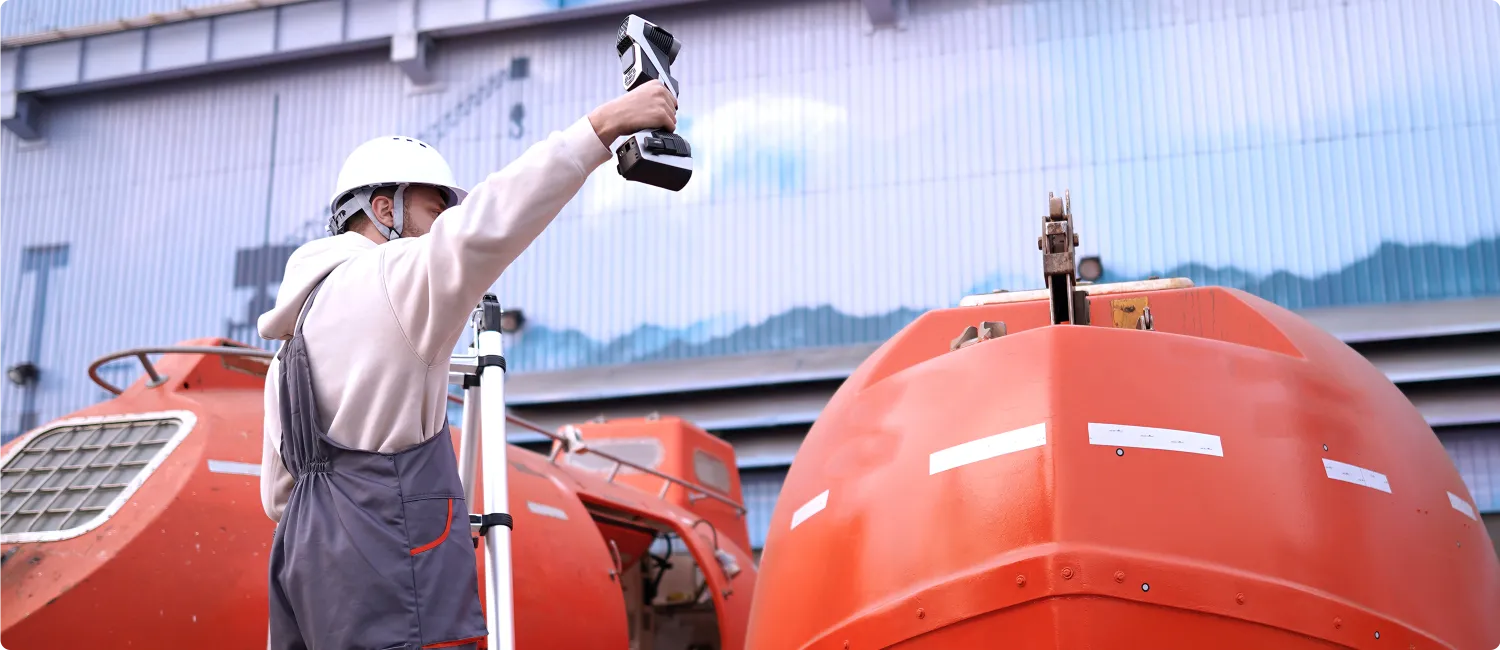

Prilagodljiva fotogrametrija

Prilagodljiva fotogrametrija

Z naprednim sistemom prilagodljive fotogrametrije KSCAN-X zagotavlja izjemno natančnost na velikih razdaljah. Odpravi kumulativne napake in zagotavlja stalno volumetrično natančnost ter visoko natančne rezultate pri velikih in podrobnih meritvah, tudi v zahtevnih okoljih.

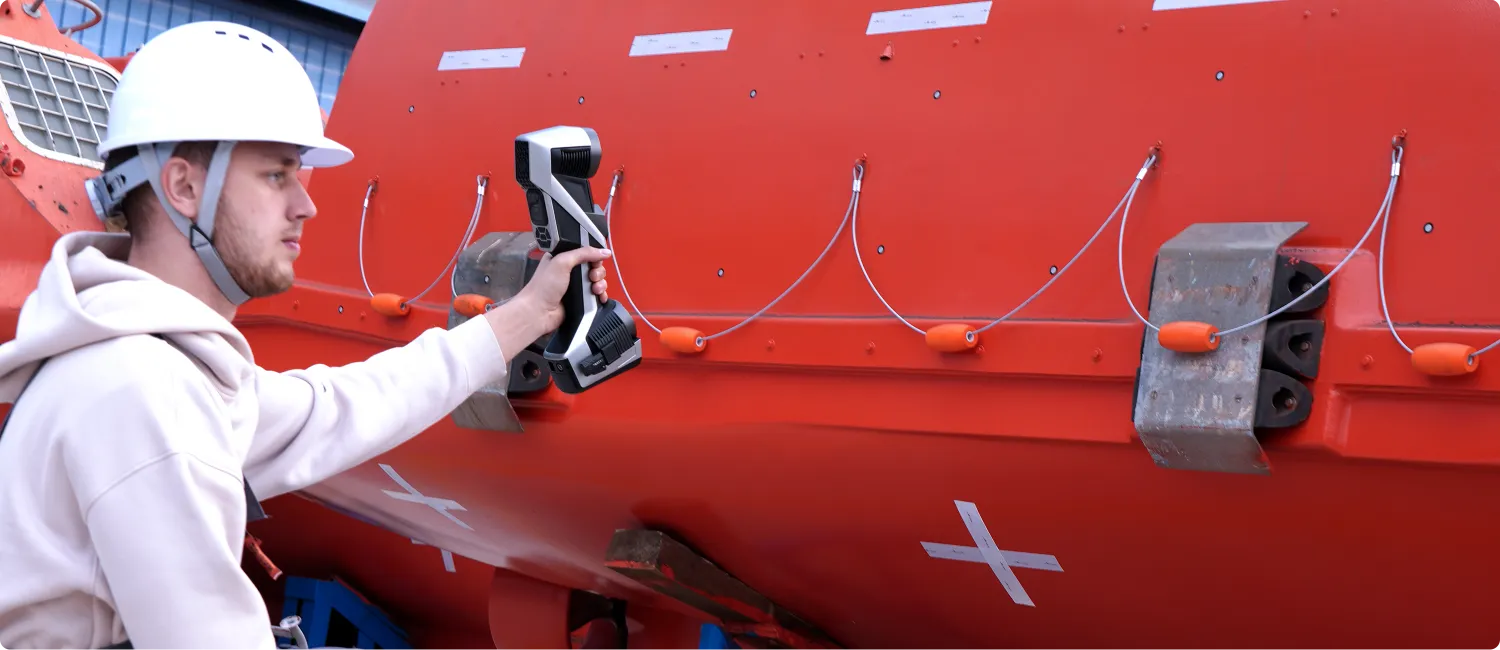

Srednje veliki do veliki deli

Srednje veliki do veliki deli

Način skeniranja na srednji razdalji s 27 modrimi laserskimi križi je namenjen skeniranju delov velikosti od 0,5 m do 2 m. Zajame zapletene podrobnosti z natančnostjo do 0,030 mm in zagotavlja natančno kontrolo kakovosti srednje velikih do velikih delov, tudi s kompleksnimi krivuljami ali finimi značilnostmi.

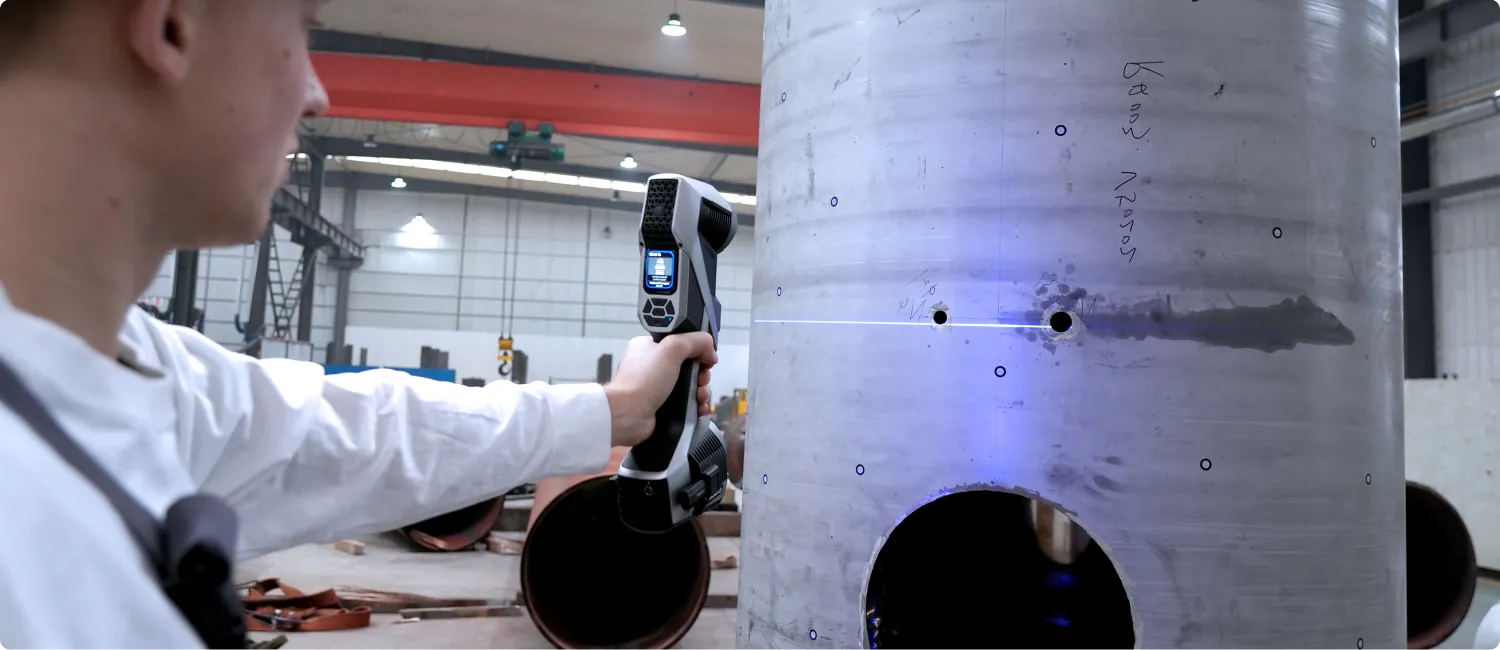

Merjenje globokih lukenj

Merjenje globokih lukenj

KSCAN-X je v primerjavi s podobnimi izdelki kompaktnejši in lažji. S krajšo osnovno razdaljo med kamerama in namensko modro lasersko linijo za globoke luknje odlično zajame težko dostopna območja, kot so notranjost cevi in zobje zobnikov, ter zagotavlja popoln in natančen zajem podatkov tudi na težko dostopnih mestih.

04 / BREZŽIČNO DELO

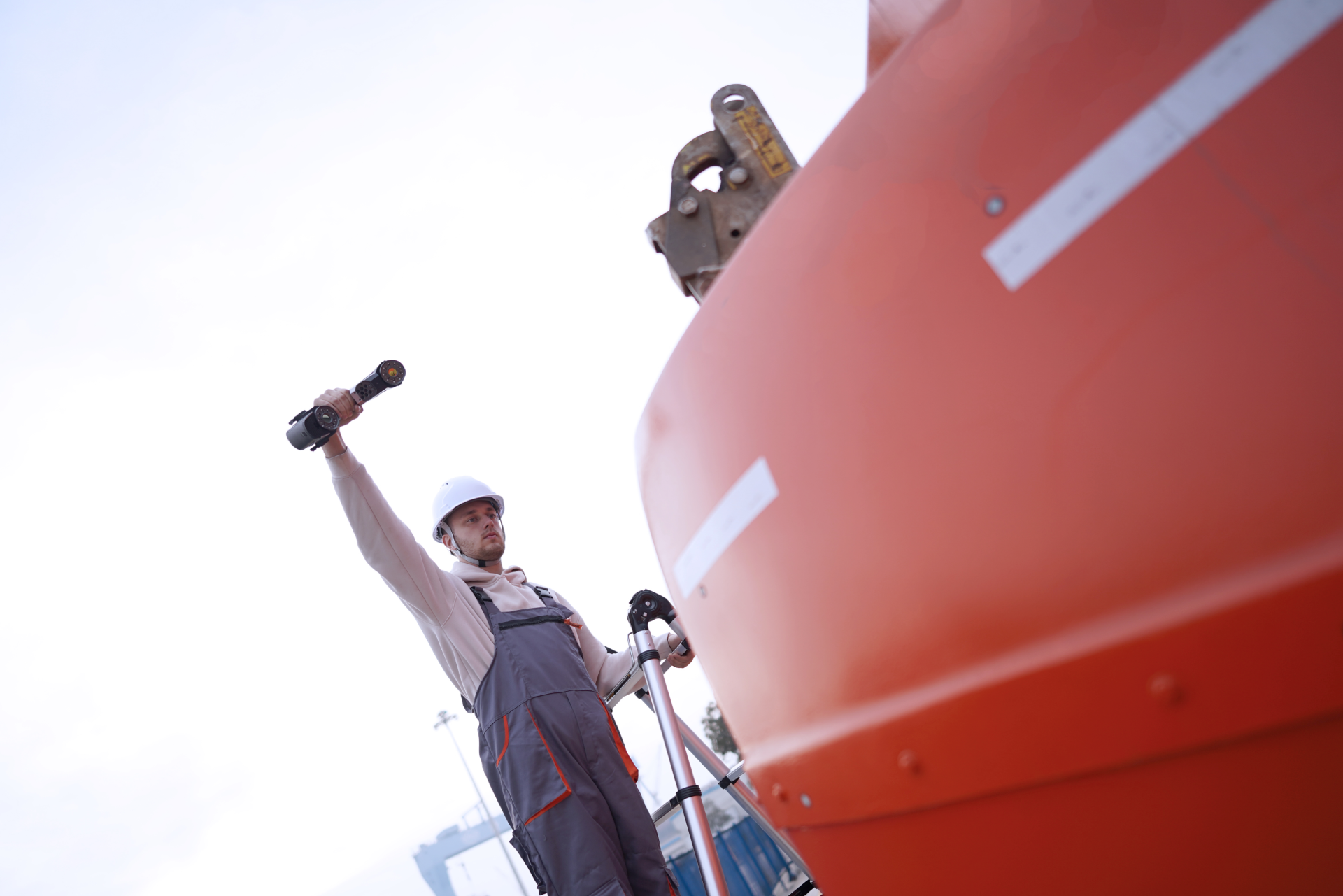

Resnično brezžično skeniranje

Izkusite pravo brezžično svobodo pri 3D-merjenju. Deluje popolnoma brez kablov in omogoča tekoče skeniranje tudi v okoljih z omejenim napajanjem, na višini ali na oddaljenih lokacijah.

Resnično brezžično skeniranje
Zmogljiv vgrajen procesni modul

Zmogljiv vgrajen procesni modul

Učinkovito obdela velike količine podatkov.

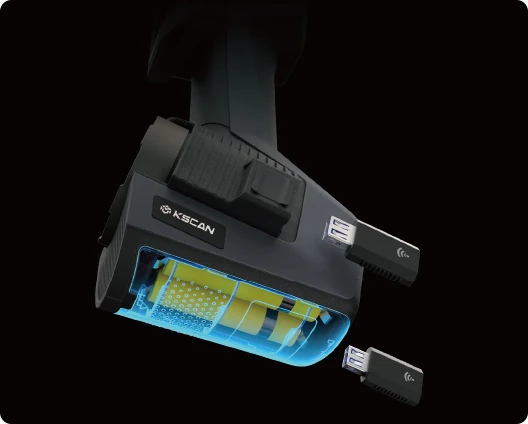

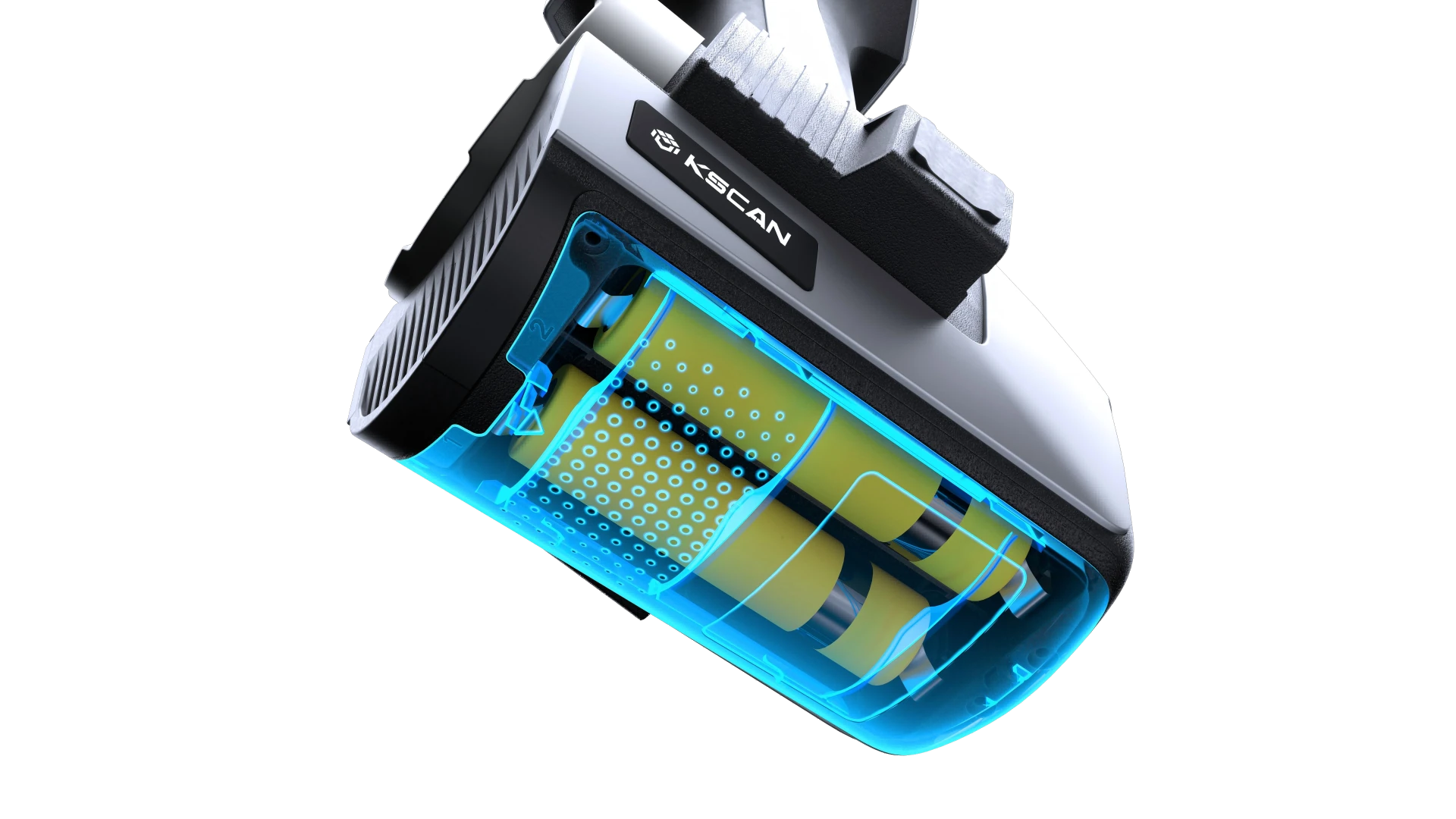

Sistem z dvema baterijama

Sistem z dvema baterijama

Zagotavlja delo brez kablov in neprekinjeno delovanje.

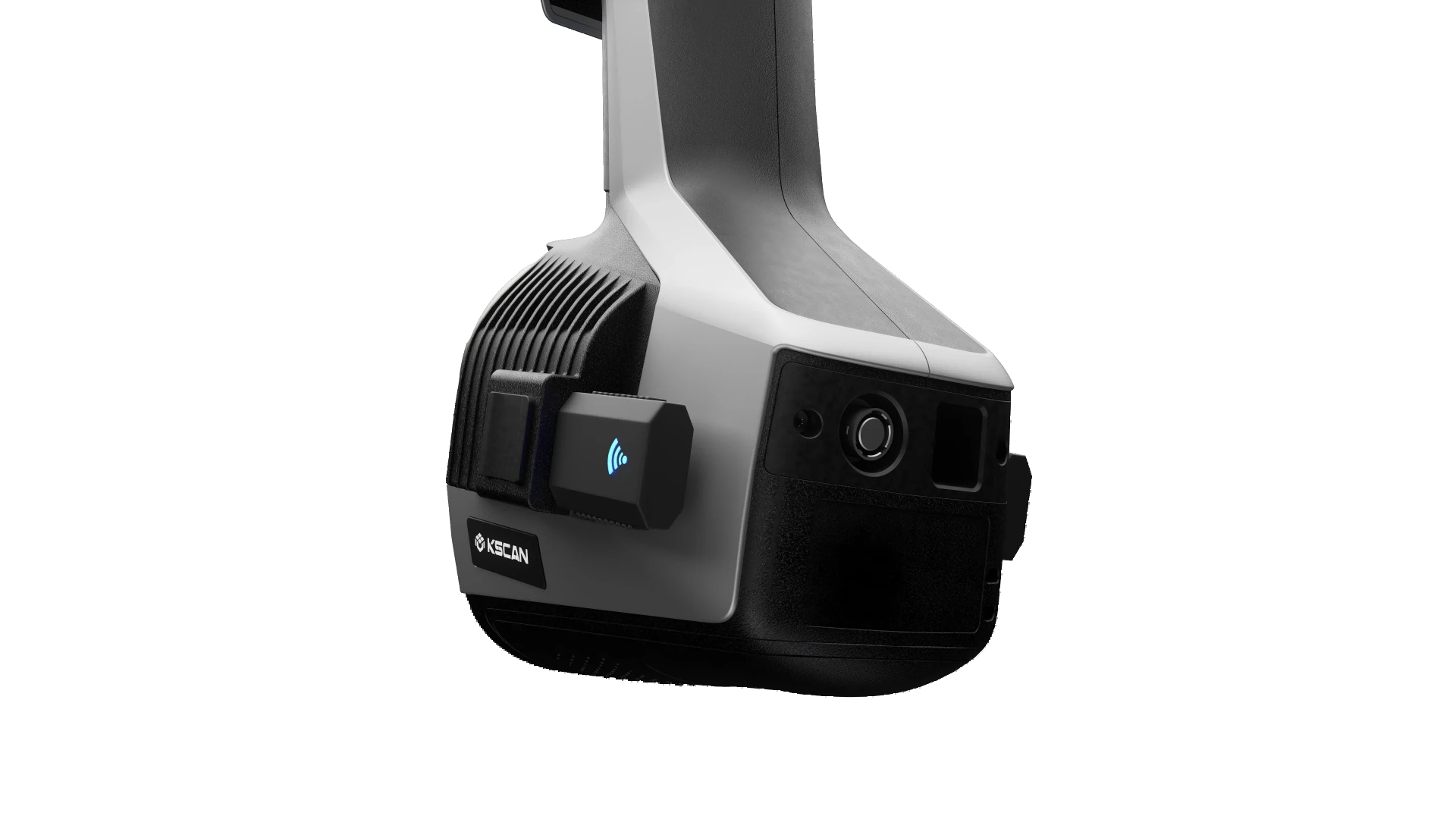

Zasnova z dvema brezžičnima omrežnima karticama

Zasnova z dvema brezžičnima omrežnima karticama (WNIC)

Zagotavlja brezžičen, stabilen in hiter prenos podatkov.

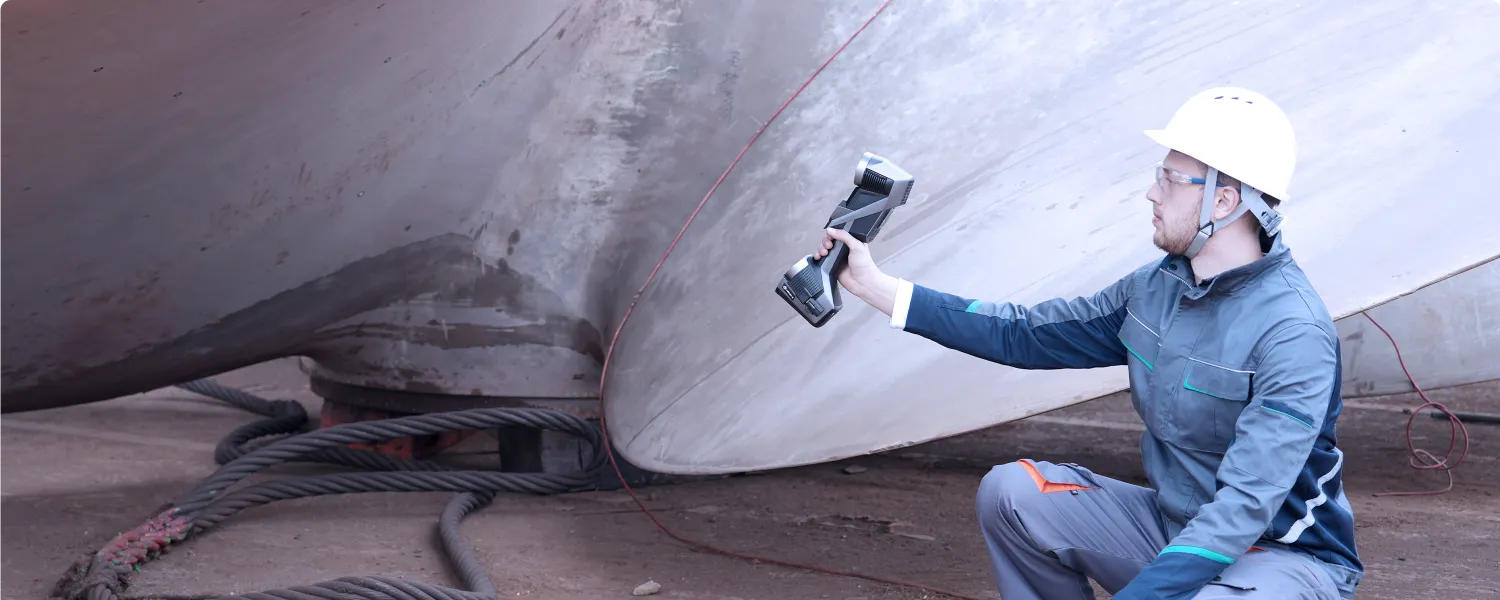

05 / HITROST

Hitreje in bolj tekoče

Hitreje in bolj tekoče

Z inovativno tehnologijo štirih križev modrih laserjev in procesnim čipom z visoko hitrostjo sličic KSCAN-X prinaša velik preskok v učinkovitosti merjenja. Zagotavlja hitre in natančne meritve velikih delov tudi v zahtevnih okoljih.

Manj označevalcevBolj tekoče in učinkovitejše skeniranje
6.450.000 meritev/sHitrost skeniranja do
180 FPSVisoka hitrost sličic
4 × 21Štirje križi modrih laserskih linij

06 / PRENOSNOST

Prenosen in preprost za uporabo

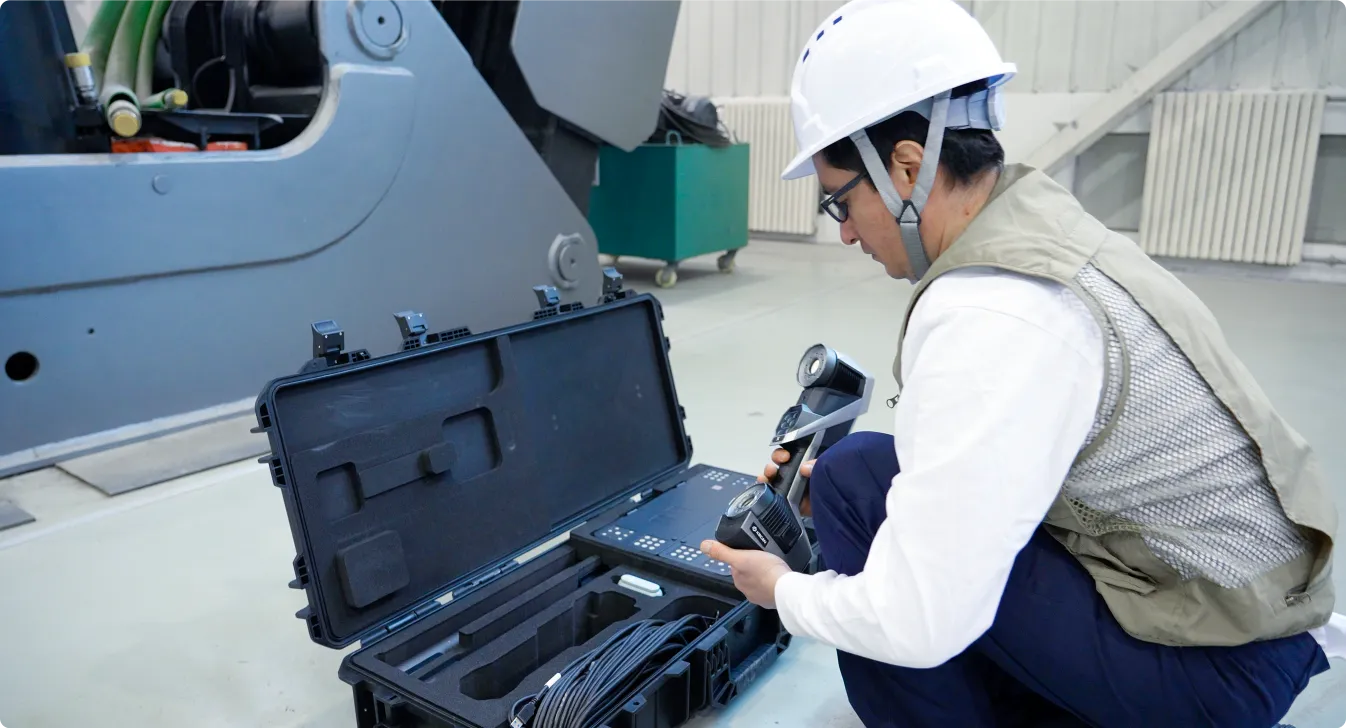

Kompakten in pripravljen za pot

1. korak · Kompakten in pripravljen za pot

Lahka zasnova s prenosnim zaščitnim kovčkom – preprost za prenašanje in postavitev. Izbirni večnamenski kovček ohranja vso dodatno opremo urejeno.

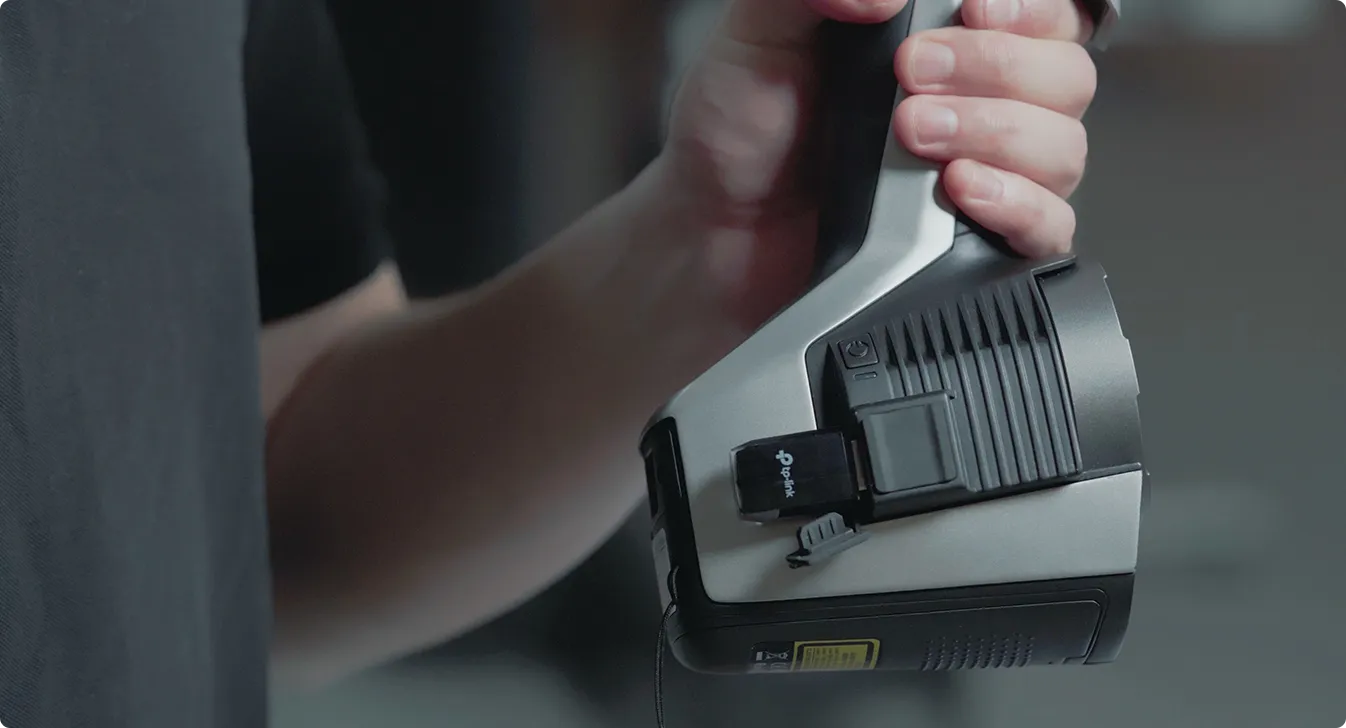

Brezžična povezava

2. korak · Brezžična povezava

Brez kablov in brez zapletov – preprosto vklopite in začnite skenirati kjerkoli.

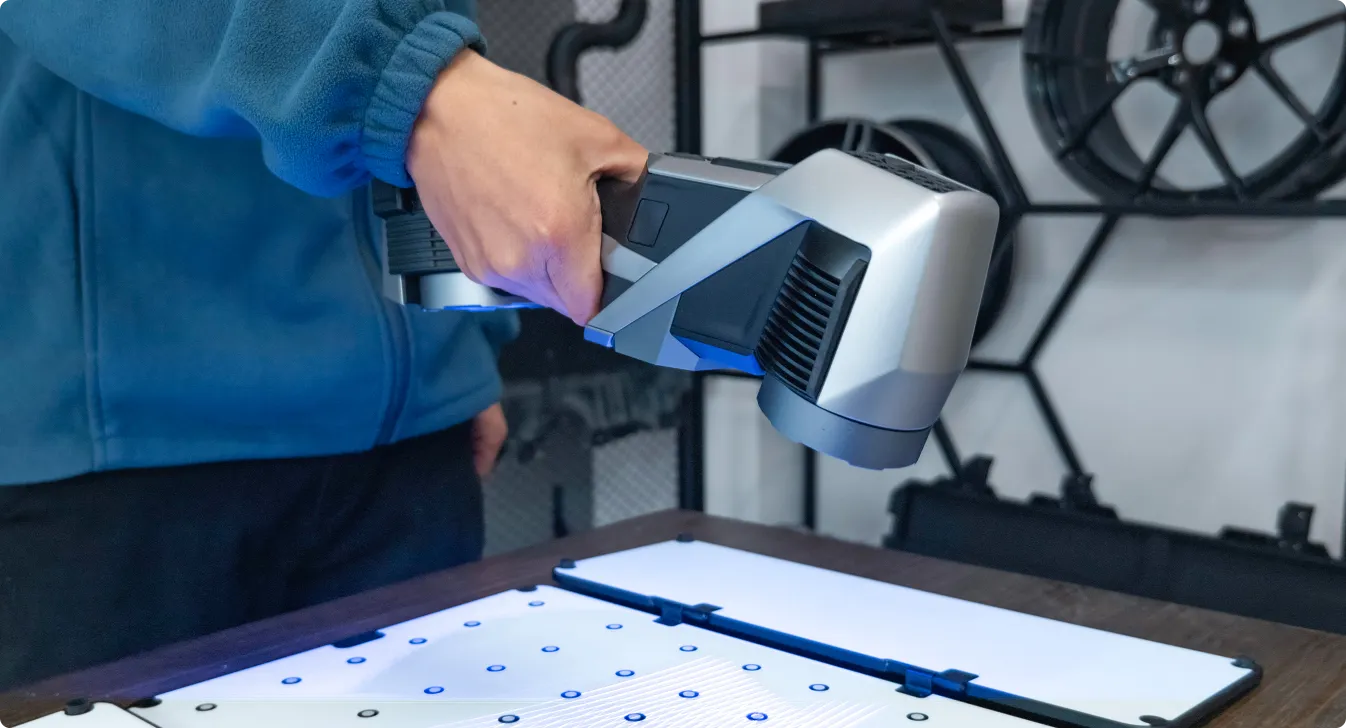

Hitra kalibracija

3. korak · Hitra kalibracija

Hitra 20-sekundna kalibracija prihrani čas in poenostavi delo na terenu.

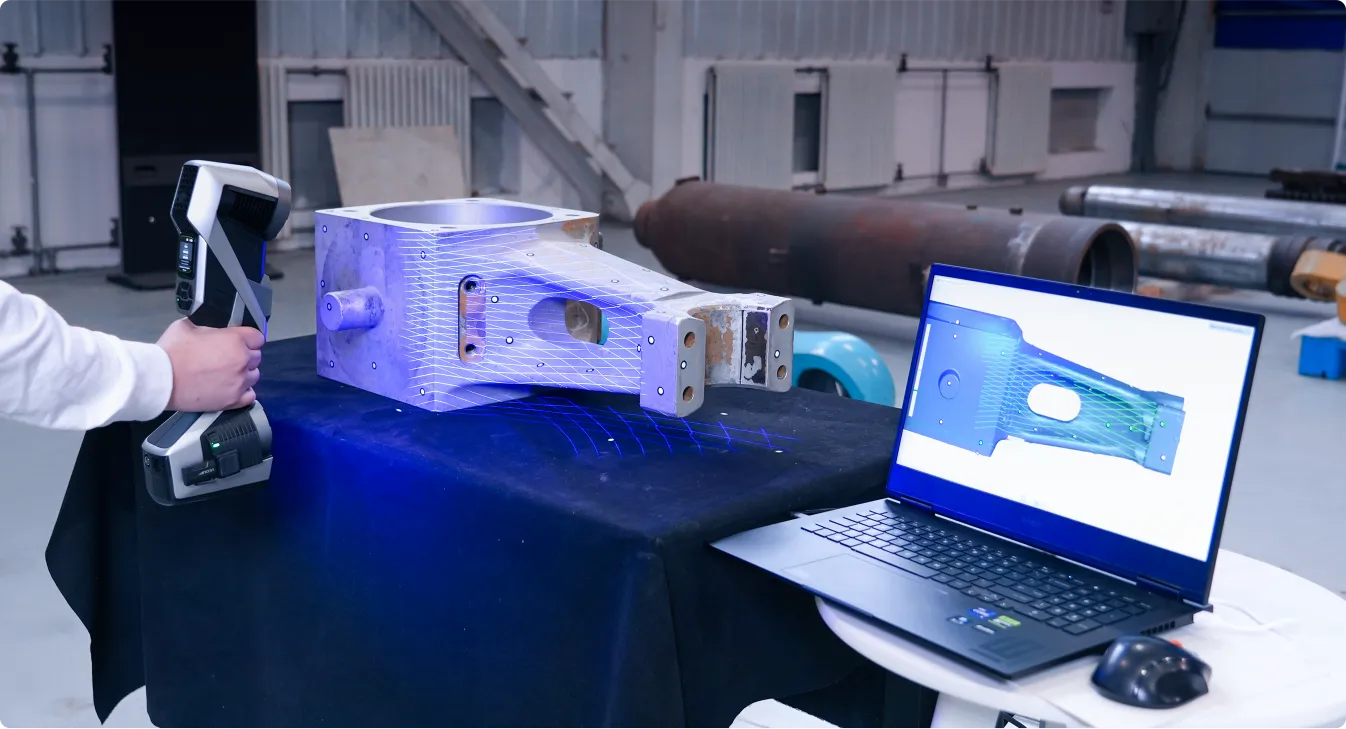

Pametno upravljanje

4. korak · Pametno upravljanje, preprosto delovanje

Pametni gumbi z enim dotikom upravljajo zapletene funkcije brez računalnika.

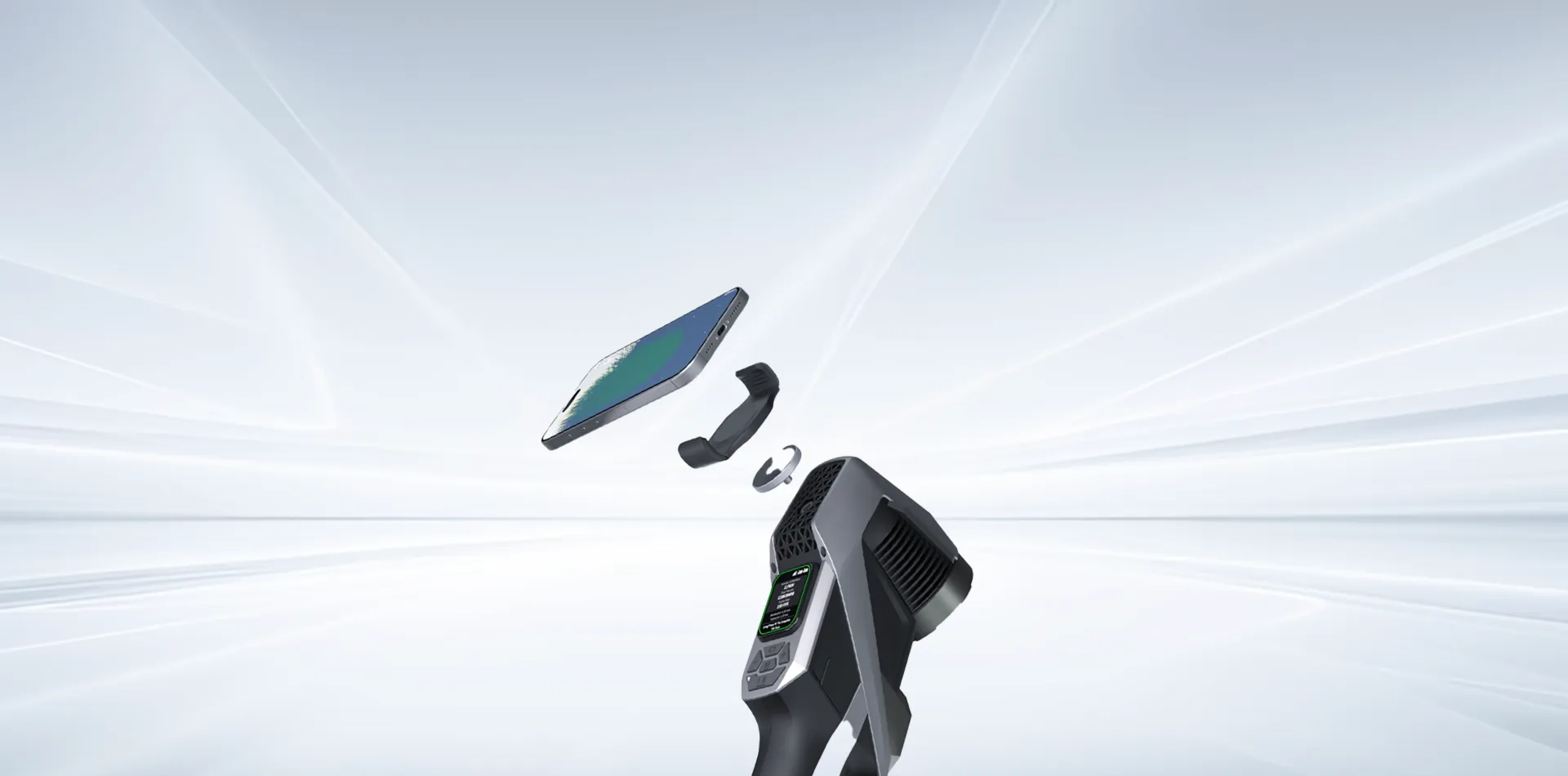

07 / UPRAVLJANJE

Intuitiven in prilagodljiv

Intuitiven in prilagodljiv

Vgrajen zaslon na dotik
Pametno vodenje
Nosilec za telefon
Prilagodljiv gumb C1

RAZNOLIKA UPORABA

Raznolika področja uporabe

Letalstvo in vesoljska industrija – naložite sliko

Letalstvo in vesoljska industrija

Orodjarstvo – naložite sliko

Orodjarstvo

Avtomobilska industrija – naložite sliko

Avtomobilska industrija

Energetika in težka industrija – naložite sliko

Energetika in težka industrija

Železnice in ladje – naložite sliko

Železnice in ladje

Neindustrijska področja – naložite sliko

Neindustrijska področja

PROGRAMSKA OPREMA

DefinSight – naložite sliko

Kar največ iz 3D-skeniranja

DefinSight s celovito meroslovno platformo poganja 3D-skener KSCAN-X in omogoča napredno 3D-skeniranje in kontrolo. Intuitiven vmesnik, visoka združljivost in učinkovita obdelava podatkov brezhibno delujejo s skenerjem ter zagotavljajo hitrejši, natančnejši in zelo podroben zajem ter analizo 3D-podatkov.

Več o tem →

IZBRANE VSEBINE

Oglejte si predstavitve in zgodbe strank

Dirkalnik – naložite sliko

Brezžično 3D-skeniranje za natančnost pri predelavi dirkalnika

Od preprostega zajema velikih dirkalnikov do 60 % večje učinkovitosti – KSCAN-X je zasnovan za hitrost, natančnost in vsestranskost.

Oglejte si video →
KSCAN-X v 30 sekundah – naložite sliko

Spoznajte brezžični 3D-skener za velike površine KSCAN-X v 30 sekundah

30 sekund za spoznavanje povsem novega 3D-skenerja KSCAN-X: idealen za skeniranje zelo velikih, velikih in srednje velikih delov.

Oglejte si video →

08 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

ModelKSCAN-X
Način skeniranjaSkeniranje z velikim vidnim poljem84 modrih laserskih linij
Skeniranje s srednje razdalje54 modrih laserskih linij
Skeniranje globokih izvrtin1 dodatna modra laserska linija
FotogrametrijaPrilagodljiva fotogrametrija
Natančnost (1)Skeniranje s srednje razdalje0,030 mm
Skeniranje z velikim vidnim poljem0,075 mm
Volumetrična natančnost (1)(2)0,075 mm + 0,010 mm/m
Hitrost skeniranja do6.450.000 meritev/s
Območje skeniranja do2600 mm*1800 mm
Delovna razdalja0,30 - 2,50 m
Velikost kosa0,5 m ~ 15 m
Razred laserjaRazred II (varno za oči)
Ločljivost do0,1 mm
Mere344 mm*124 mm* 99 mm
Razdalja med kamerama235 mm
PovezavaVmesnikUSB3.0 Type-B
Izhodni formati.stl, .obj, .ply, .asc, .igs, .txt, .mk2 idr.
Brezžični standardWi‑Fi 6,802.11a/b/g/n/ac/ax
Brezžična povezavaPodpora za dvojni WNIC
Pametni brezžični načinDa
Neprekinjeno napajanjeDa
Prilagodljivost okoljuDelovno okoljeBrez ventilatorja, primerno za delavnice
Delovna temperatura-10~40℃
Delovna vlažnost10-90% RH
Stopnja zaščiteIP50
PatentiCN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, CN113470180B, CN113218417B, CN113063370B, CN218411073U, CN113310427B, CN113074659B, CN218772495U, CN113473034B, CN115830249B, CN219829786U, CN116206069B
(1) Akreditacija ISO 17025: zmogljivost je ovrednotena po specifikaciji JJF 1951 in VDI/VDE 2634, 3. del. (2) S 800-milimetrsko visokonatančno merilno letvijo. *Proizvajalec si pridržuje pravico do spremembe parametrov in slik v okviru zakona.

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.

RAČUNALNIK ZA DELO

Računalnik za delo s skenerjem

Kakšen računalnik potrebujete za delo s skenerjem? SCANOLOGY za vse svoje skenerje navaja spodnje zahteve. Minimum je spodnja meja, da programska oprema deluje. Priporočilo proizvajalec svetuje za tekoče delo z večjimi skeni.

Sestavni delSplošni minimumSplošno priporočilo
ProcesorIntel Core i7, 12. generacija ali novejšiIntel Core i9, 13. generacija ali novejši
Pomnilnik RAMNajmanj 32 GB DDR5Najmanj 64 GB DDR5
Grafična karticaLočena NVIDIA, najmanj 6 GB VRAMLočena NVIDIA, najmanj 12 GB VRAM
Operacijski sistemWindows 10 ali Windows 11Windows 10 Pro ali Windows 11 Pro
SSDV tabeli proizvajalca ni navedenoV tabeli proizvajalca ni navedeno

Vir: SCANOLOGY, pogosta vprašanja o potrebnem računalniku.

Predlog konfiguracije 3D ING

Predlog za delo, ne uradna individualna zahteva modela. VRAM je pomnilnik grafične kartice in ni isto kot RAM. Kapacitete SSD so predlog 3D ING.

ModelKSCAN-X
ProcesorIntel Core i9, 13. gen. ali novejši
Pomnilnik RAM128 GB DDR5 (rezerva za velike projekte)
Grafika (VRAM)NVIDIA RTX, 16 GB VRAM (rezerva za velike projekte)
NVMe SSD2 TB
Operacijski sistemWindows 11 Pro
Objavljene povezave sistemaUSB 3.0 Type-B na napravi; Wi-Fi 6
Namen predlogaRedno skeniranje velikih komponent in nadaljnja obdelava.
Opomba128 GB RAM in 16 GB VRAM sta rezerva 3D ING za velike projekte. Osnova proizvajalca ostaja splošni profil 64 GB / 12 GB.

Konfiguracija je predlog za delo glede na predvideni obseg projekta. SCANOLOGY objavlja splošne minimalne in priporočene zahteve; ločene uradno potrjene zahteve za ta model v pregledanih virih niso navedene. Pred izbiro računalnika preverimo združljivost s konkretnim merilnim kompletom in uporabljeno programsko opremo.
