01 / PREGLED
Fotogrametrična osnova za merjenje velikih objektov.
MSCAN-L15 je fotogrametrični sistem z industrijsko kamero za zajem položajev merilnih označevalcev. Namenjen je velikim kosom in uporabi s 3D-merilno opremo, kjer potrebujete skupno prostorsko osnovo za nadaljnji zajem.
Merjenje velikih kosov
Proizvajalec sistem predstavlja za projekte velikosti od 2 do 10 m.
Položaji označevalcev v realnem času
Sistem izračunava in prikazuje koordinate označevalcev med zajemom.

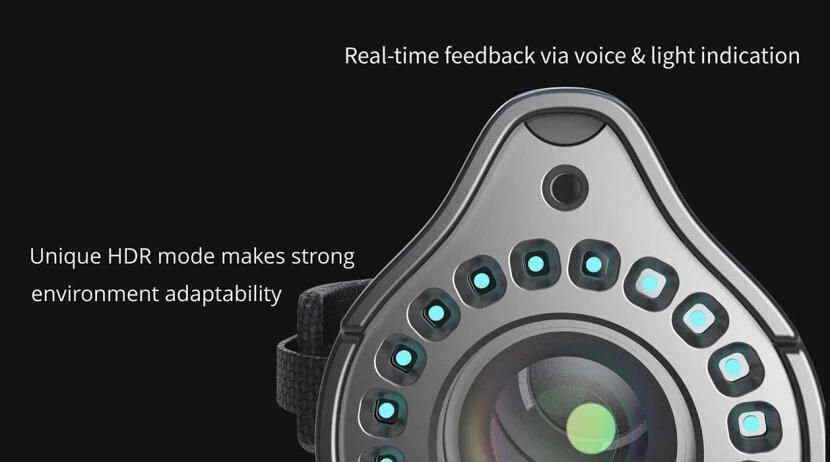

Prilagoditev svetlobi
Način HDR podpira delo v različnih svetlobnih razmerah.
02 / KOORDINATE KOT MERILNA OSNOVA
Koordinate kot merilna osnova
Referenčni označevalci povežejo več merilnih položajev v skupen koordinatni sistem.
03 / POVEZAVA S 3D-SKENIRANJEM
Povezava s 3D-skeniranjem
Fotogrametrični podatki dopolnijo površinski zajem velikih objektov z združljivim skenerjem.
04 / UPORABA
Kje ga uporabite.
- Kontrola velikih industrijskih delov
- Razvoj izdelkov
- Merjenje deformacij
05 / GALERIJA

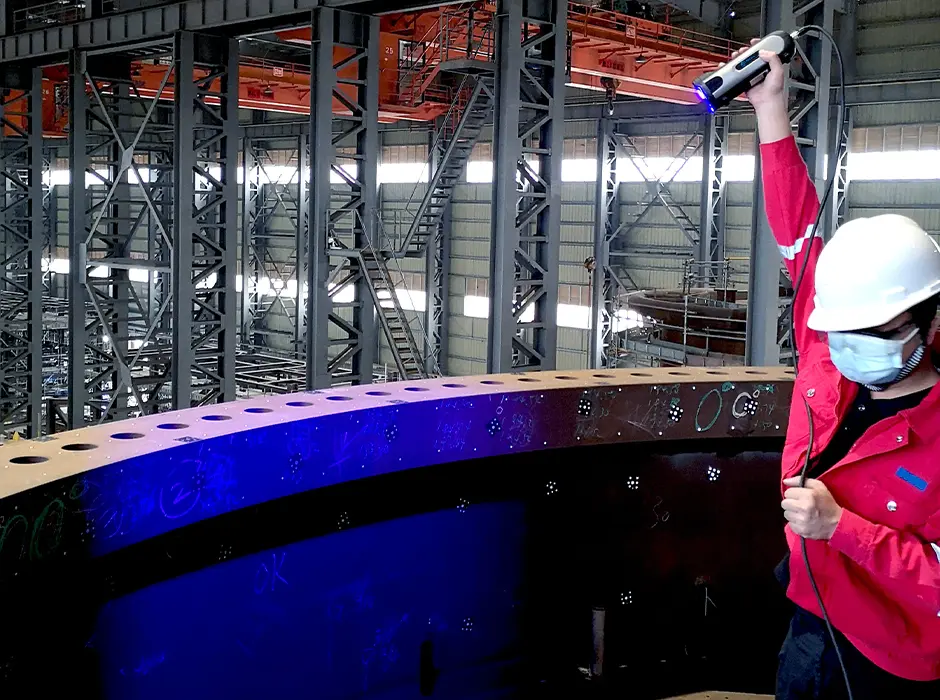

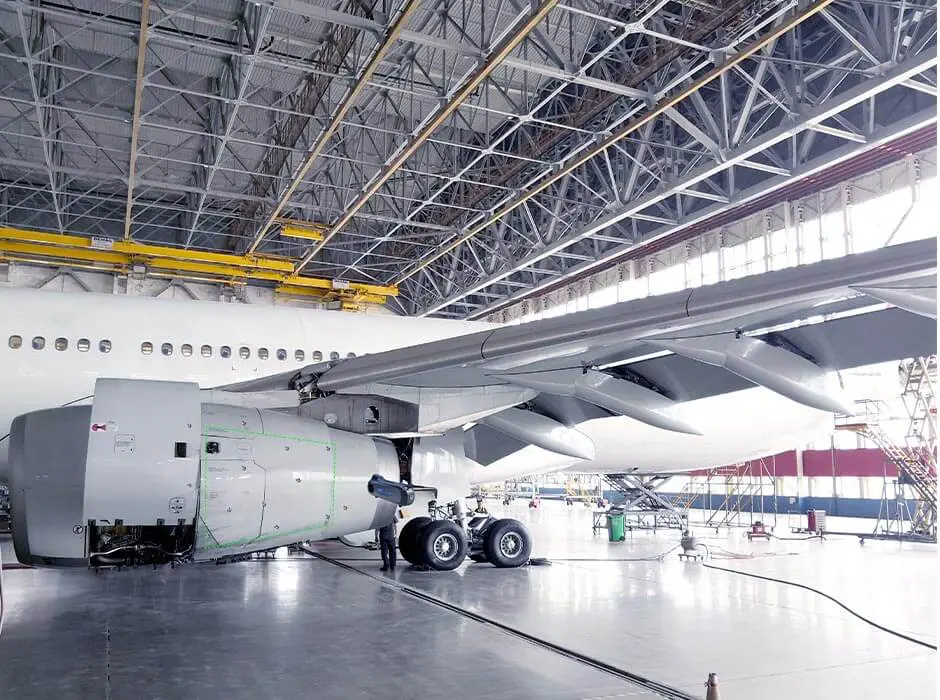

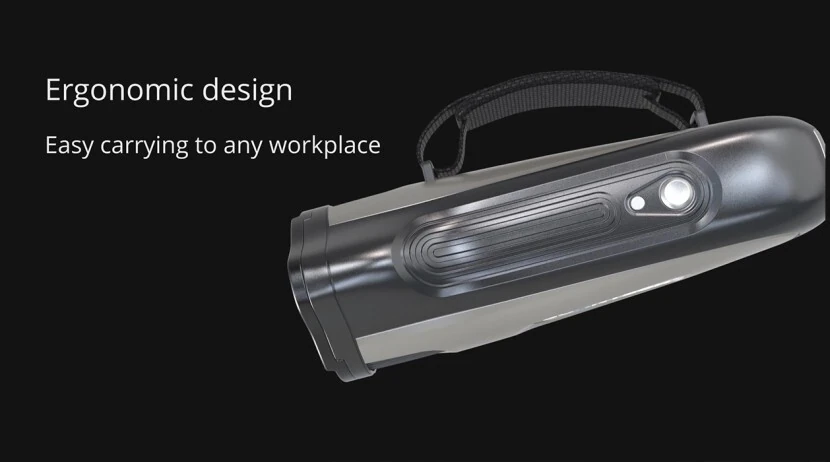

Sistem v praksi.
4 slike · slike proizvajalca SCANOLOGY. Kliknite za povečavo.
06 / TEHNIČNI PODATKI
Podatki proizvajalca.
Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.
| Model | MSCAN-L15 | |
| Volumetrična natančnost | 0,012 mm/m(0,00014 in/ft) | |
| Volumetrična natančnost (s 3D-skenerji) | KSCAN | 0,015 mm + 0,012 mm/m(0,0006 in + 0,00014 in/ft) |
| SIMSCAN | 0,015 mm + 0,012 mm/m(0,0006 in + 0,00014 in/ft) | |
| AXE | 0,020 mm + 0,012 mm/m(0,0008 in + 0,00014 in/ft) | |
| TrackScan | 0,044 mm+0,012 mm/m(0,0017 in + 0,00014 in/ft) | |
| Vrsta naprave | Industrijska kamera in objektiv (ne DSLR) | |
| Masa | ≤0,58 KG (≤1,28 lb) | |
| Določanje položaja označevalcev | Izračun in prikaz v realnem času | |
| Vmesnik | Gigabit Lan | |

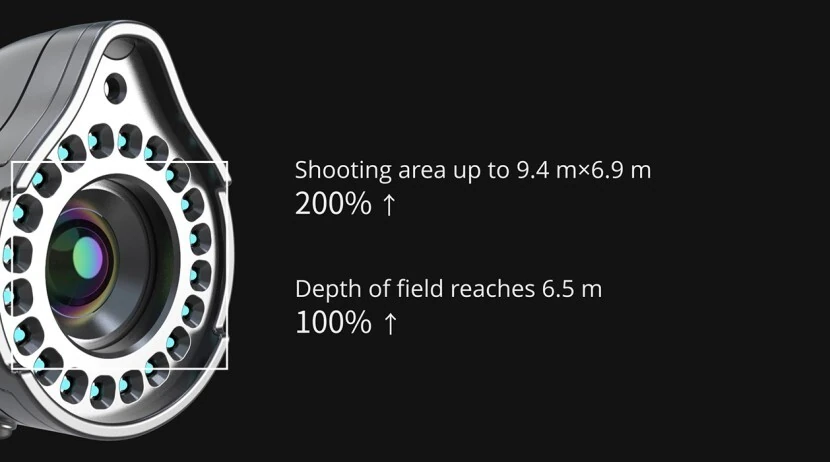

| Globinska ostrina | 6,5 m (255,9 in) | |
| Območje zajema do | 9,4 m x 6,9 m(370,1 in × 271,7 in) | |
| Delovna temperatura | -10℃-40℃ (14℉-104℉) | |
| Patenti | CN306051753S | |
Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.
DOKUMENTI
Za podrobnejši pregled.
3D ING / MSCAN-L15
Preverimo sistem
na vaši nalogi.
Opišite predmet, velikost, material in namen meritve. Pripravimo predstavitev ali ponudbo za ustrezno konfiguracijo.
