SCANOLOGY / SISTEM ZA SONDIRANJE

NimProbe

Prilagodljiv, natančen, merjenje brez omejitev.

Video: SCANOLOGY

01 / POUDARKI

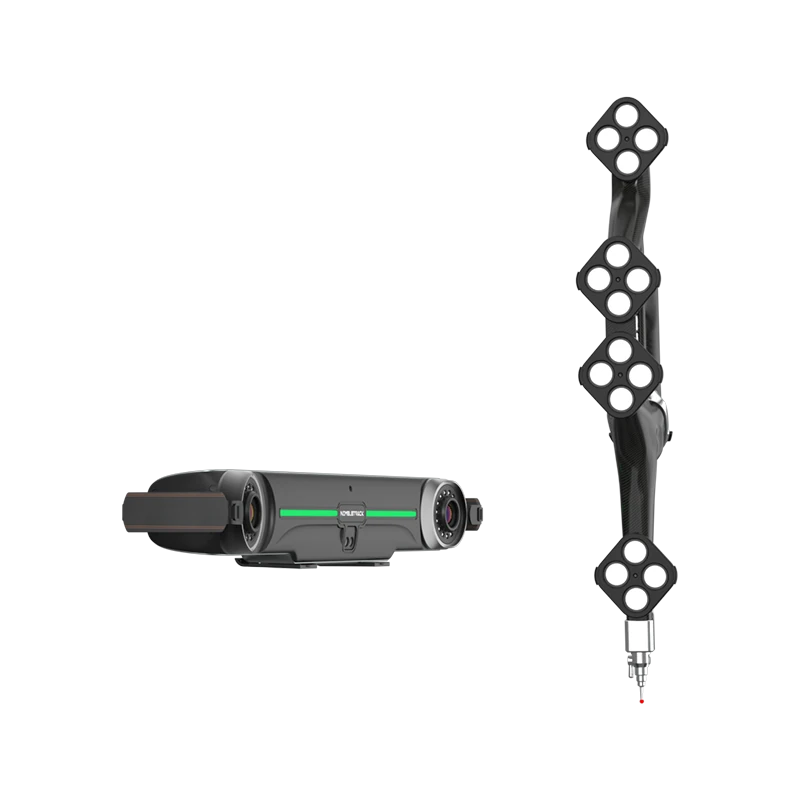

Kompakten optični 3D-sistem za sondiranje

Sistem NimProbe združuje ročno sondo i-Probe in sledilnik i-Tracker nove generacije v popolnoma brezžični in lahki zasnovi. Zasnovan je za visoko natančno merjenje majhnih do srednje velikih delov in v eni inovativni rešitvi združuje najboljše iz načinov sondiranja in skeniranja.

Od preverjanja vpenjal in označevanja referenc do dimenzijske kontrole visoko natančnih delov NimProbe zagotavlja učinkovito, prilagodljivo in zelo natančno rešitev za 3D-merjenje v industrijski kontroli in pametni proizvodnji.

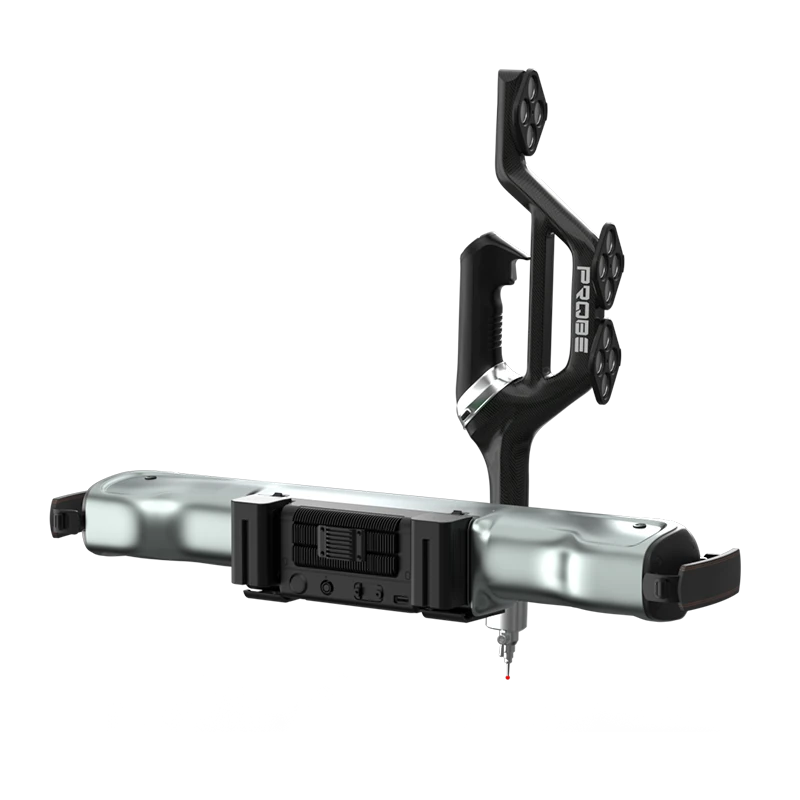

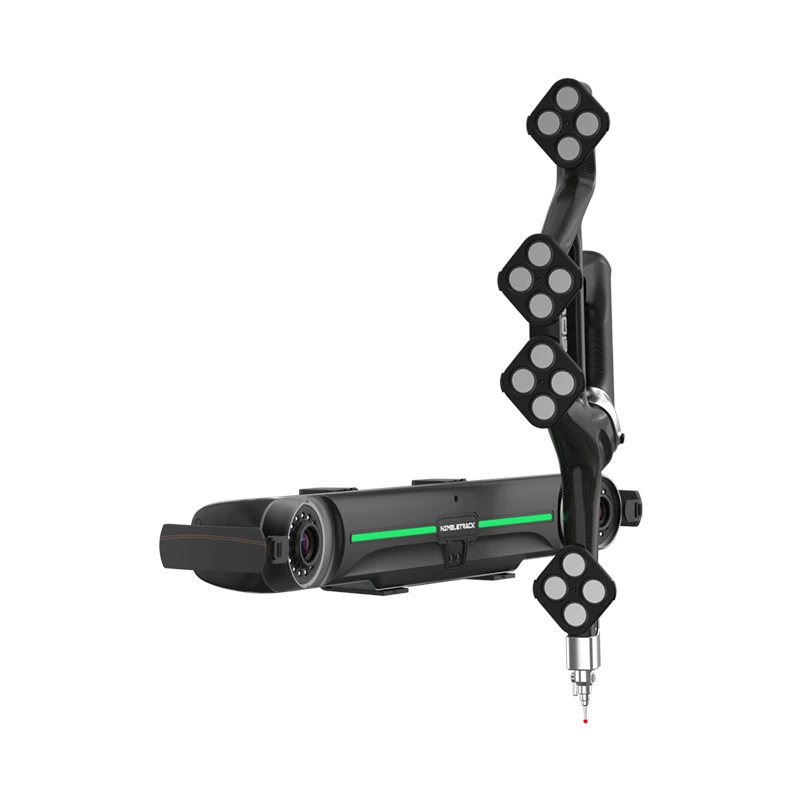

NimProbe
NimProbe
NimProbe
NimProbe

02 / FUNKCIJE

NimProbe
NimProbe
NimProbe
NimProbe
NimProbe
NimProbe
NimProbe

03 / PRENOSNOST

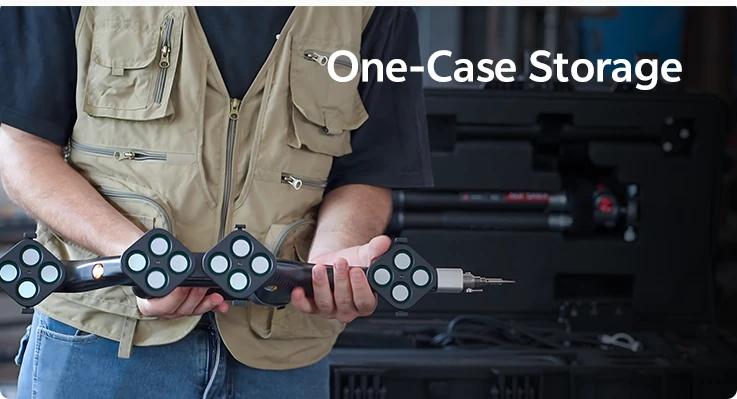

Vse v enem in preprost za uporabo

NimProbe je lahek in prenosen, celoten sistem pa je spravljen v enem kovčku za preprost prevoz in postavitev. Pripravljen je v eni minuti in takoj postane mobilna merilna postaja – za hitro in učinkovito kontrolo v delavnicah, na prostem in v drugih zahtevnih okoljih.

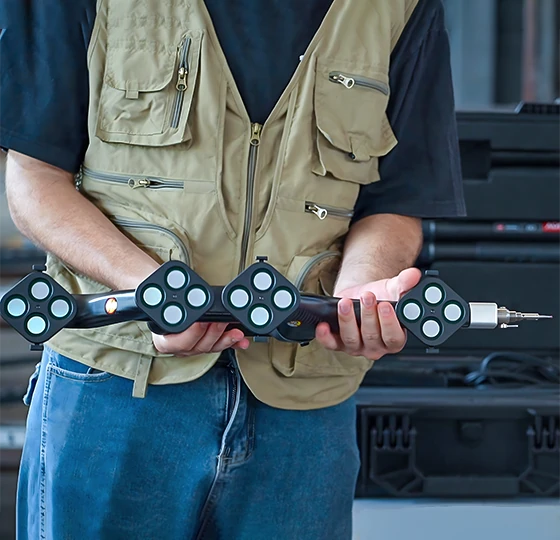

Lahek in prenosen

Lahek in prenosen

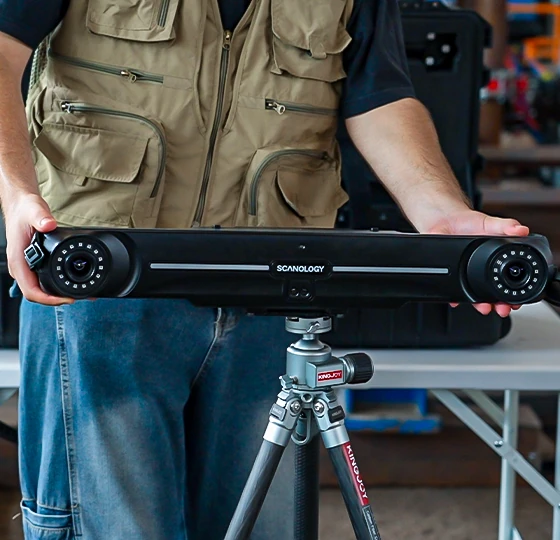

Hitra postavitev

Hitra postavitev

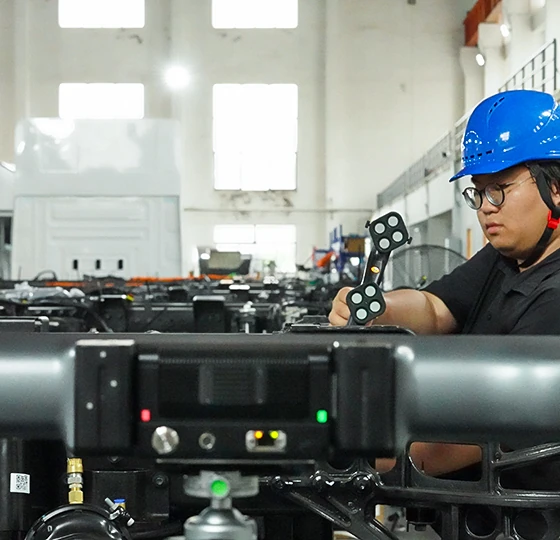

Vsestranska uporaba

Vsestranska uporaba

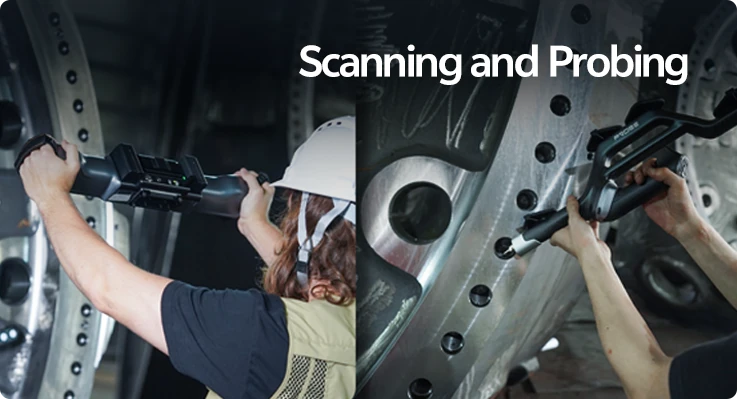

04 / SONDIRANJE IN SKENIRANJE

Neprekinjen prehod od sondiranja do skeniranja

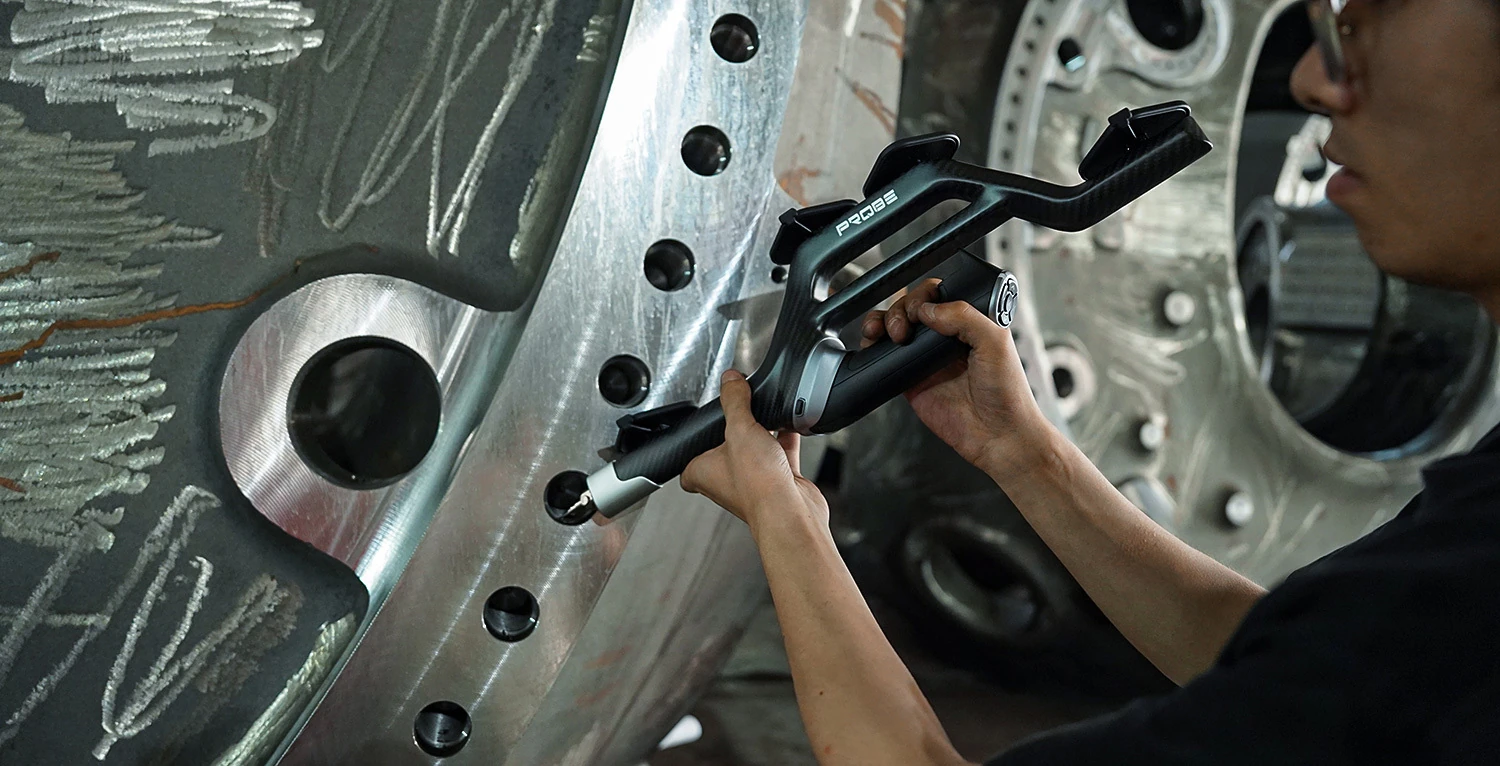

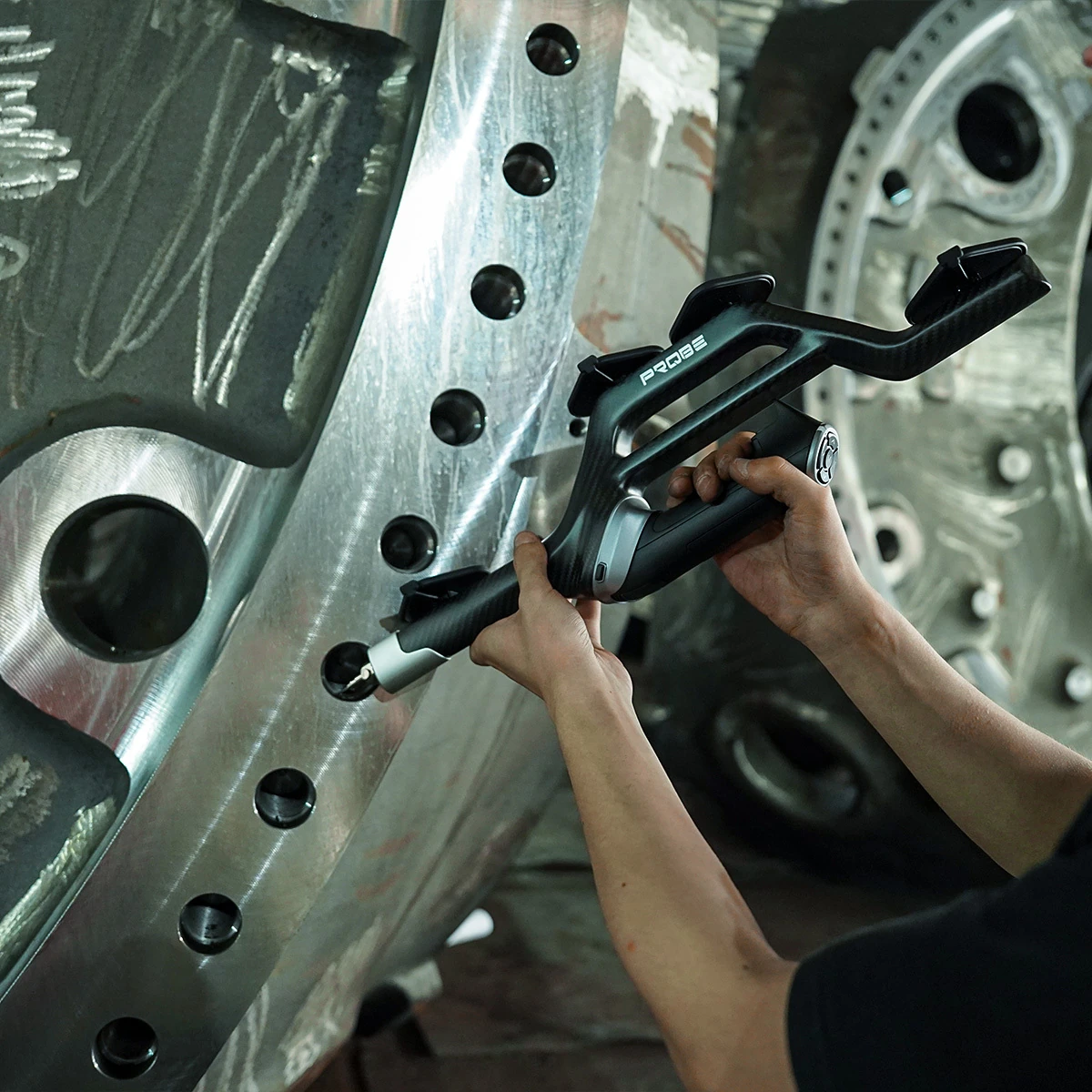

Visoko natančno sondiranje

Visoko natančno sondiranje

NimProbe zagotavlja visoko natančno sondiranje geometrijskih značilnosti, kot so luknje, robovi in utori, ter zanesljive rezultate tudi pri zapletenih delih.

Visoko natančno sondiranje – primer

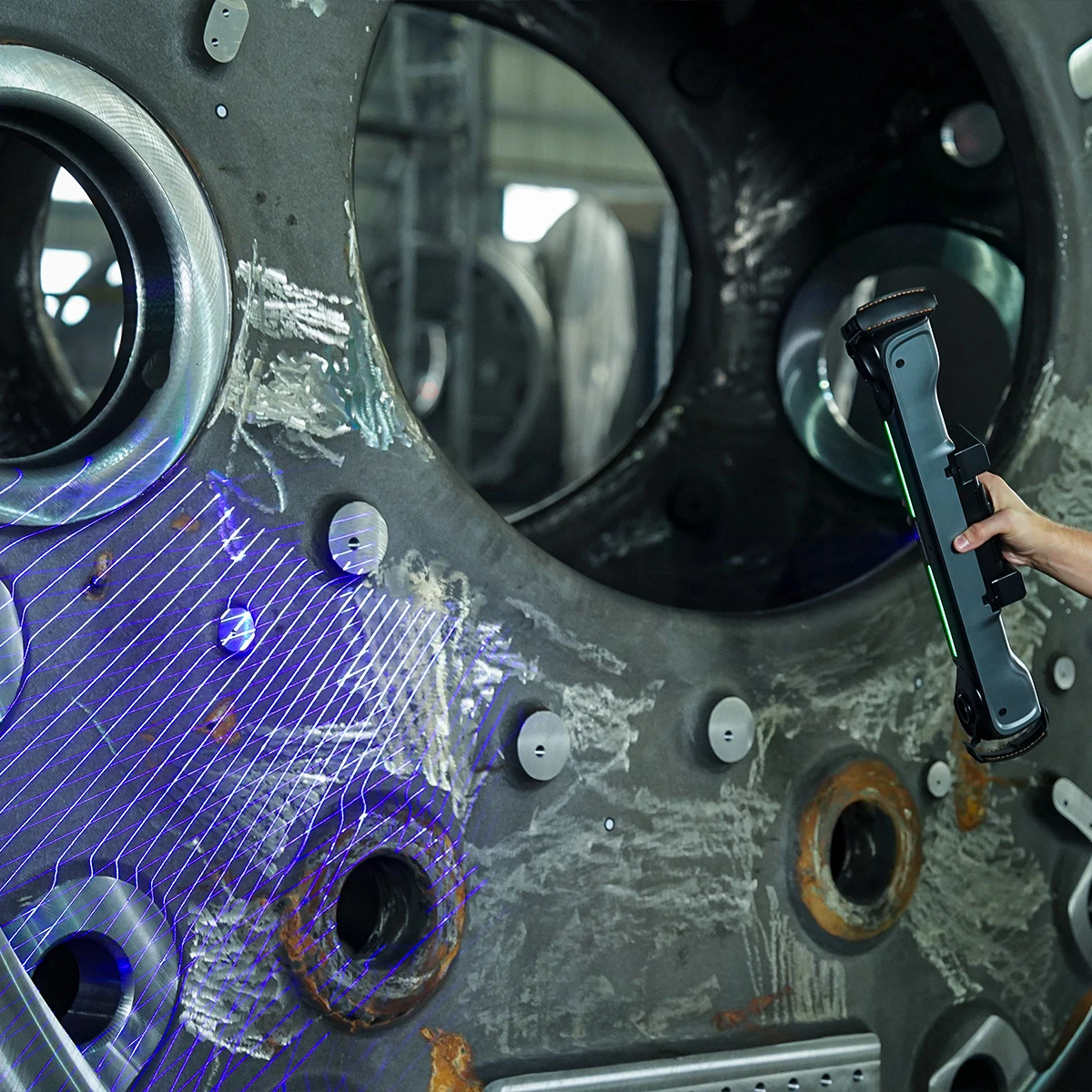

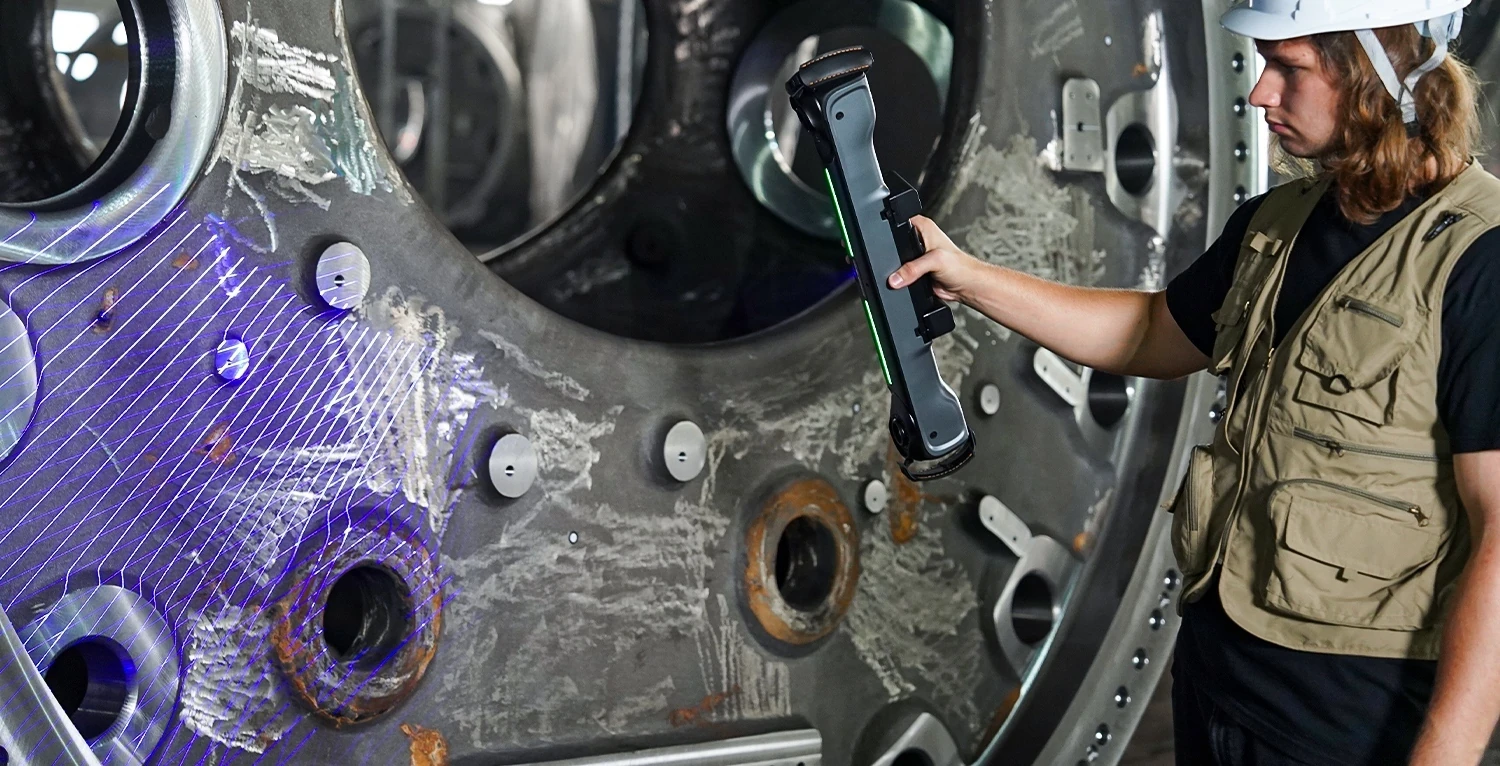

3D-skeniranje velikih površin

3D-skeniranje velikih površin

Sledilnik deluje tudi kot ročni 3D-skener in hitro ter natančno zajema oblake točk, programska oprema DefinSight pa v realnem času združuje podatke skeniranja in sondiranja. Med skeniranjem in sondiranjem preklapljate brez truda in tako preprosto opravite vsako merilno nalogo.

3D-skeniranje velikih površin – primer

05 / MERILNO OBMOČJE

Obsežno in natančno merjenje

Obsežno in natančno merjenje

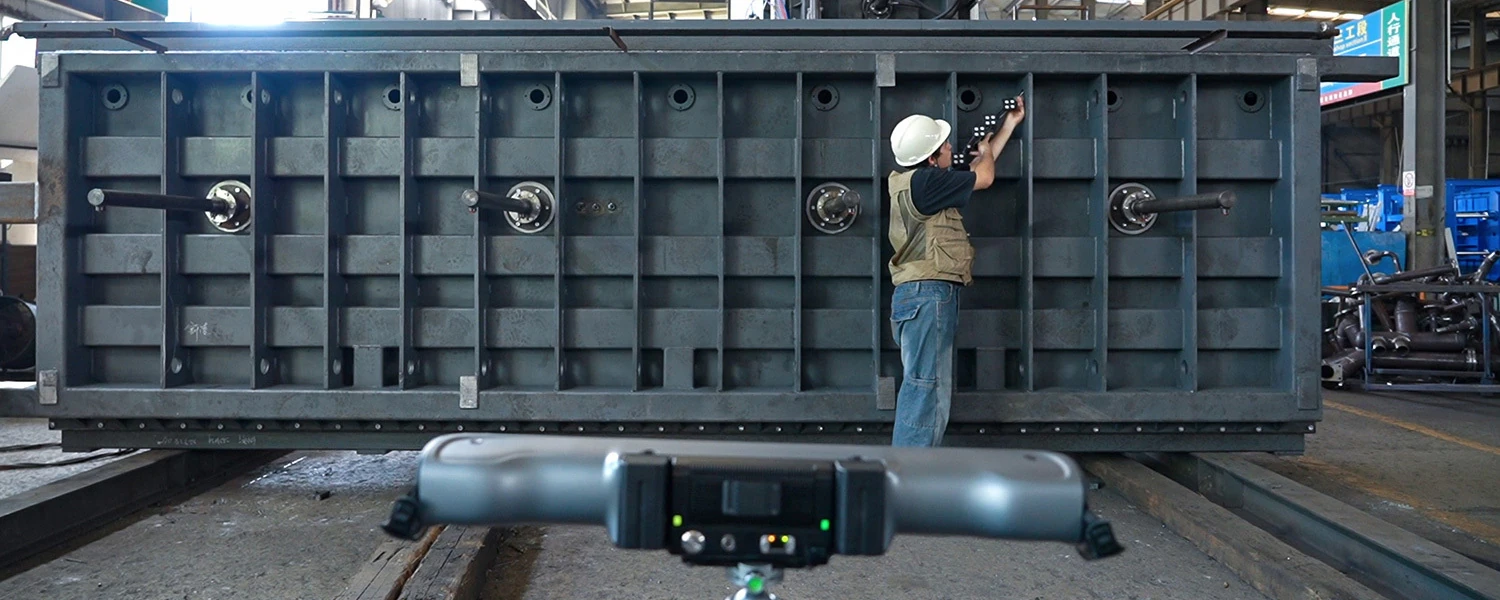

Do 4,2 m z enega položaja

V kombinaciji s sledilnikom i-Tracker z velikim vidnim poljem lahko i-Probe meri dele na razdalji do 4,2 metra z enega položaja. Napredni optični senzorji in najsodobnejši algoritmi natančno zajamejo geometrijske značilnosti in GD&T, zato je sistem idealen za učinkovito 3D-merjenje velikih delov z meroslovno natančnostjo.

4,2 / 3,5 mMerilna razdalja
0,072 / 0,059 mmVolumetrična natančnost

06 / MOBILNOST

Ostanite mobilni in natančni

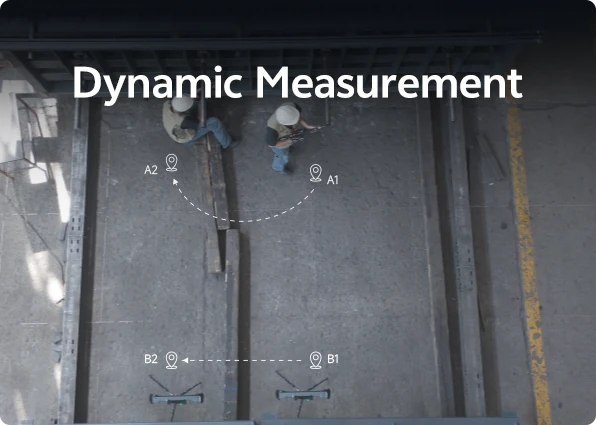

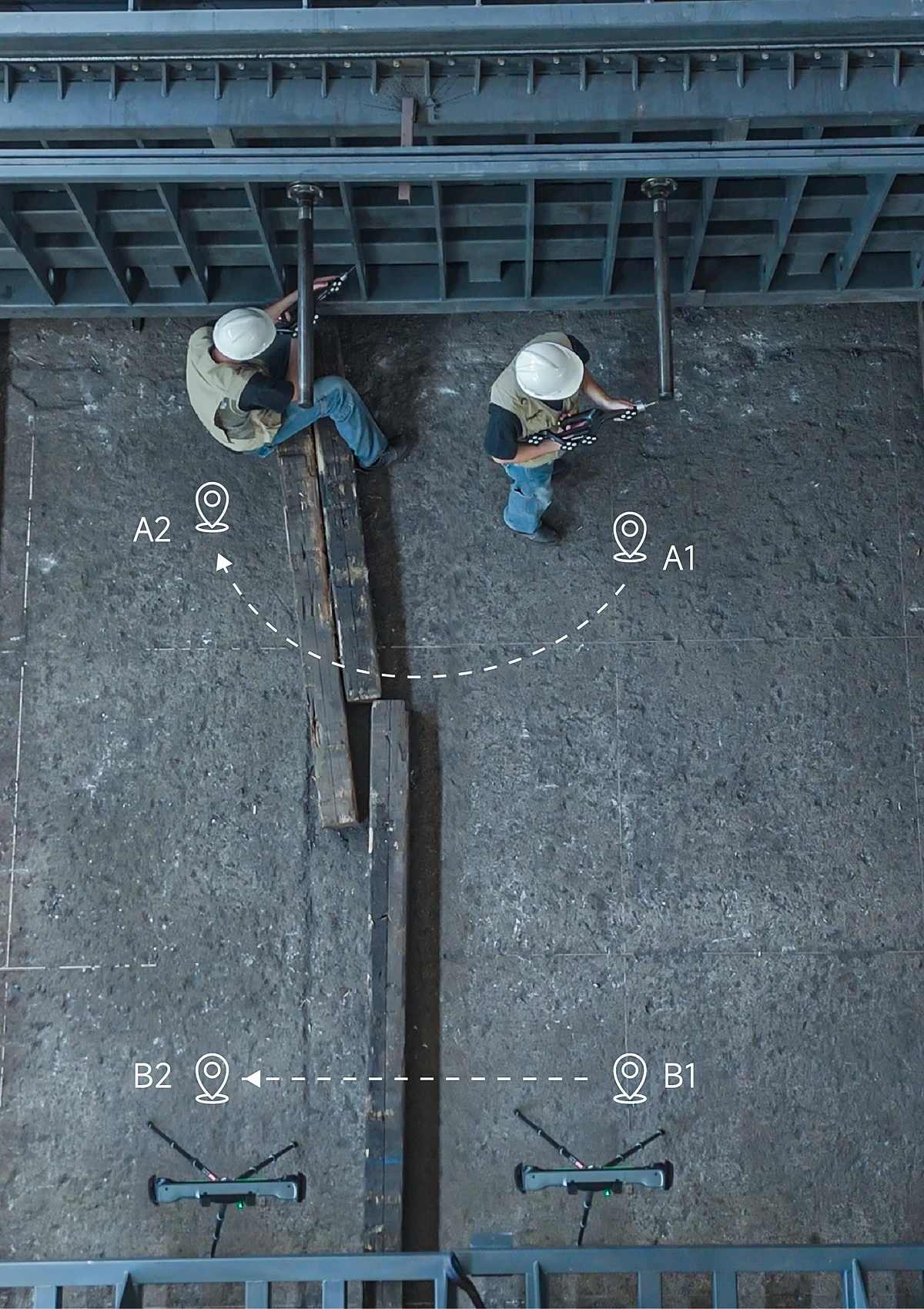

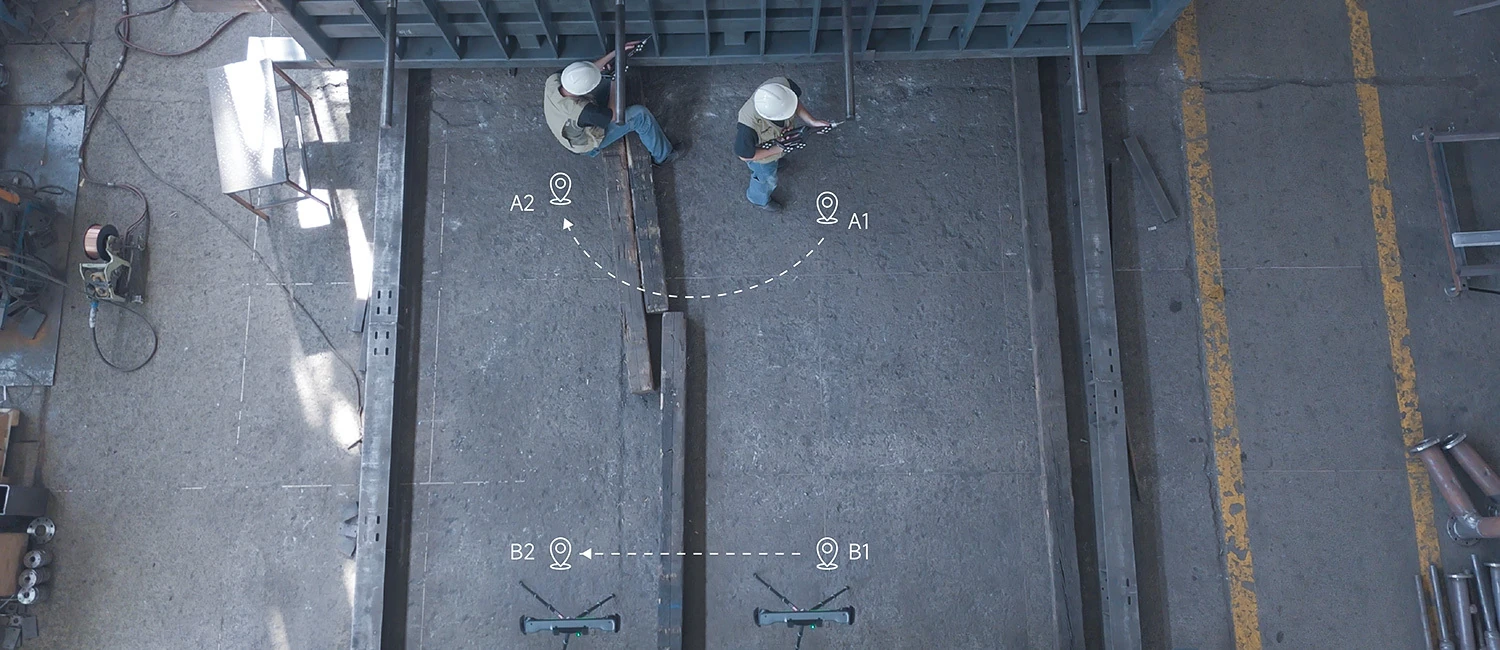

Neprekinjeno merjenje

Neprekinjeno merjenje

V vidnem polju sledilnika se sonda prosto premika, njen položaj in orientacija pa se spremljata v realnem času, zato preprosto zajamete položaje lukenj, ravnost, vzporednost in drugo.

Neprekinjeno merjenje – primer

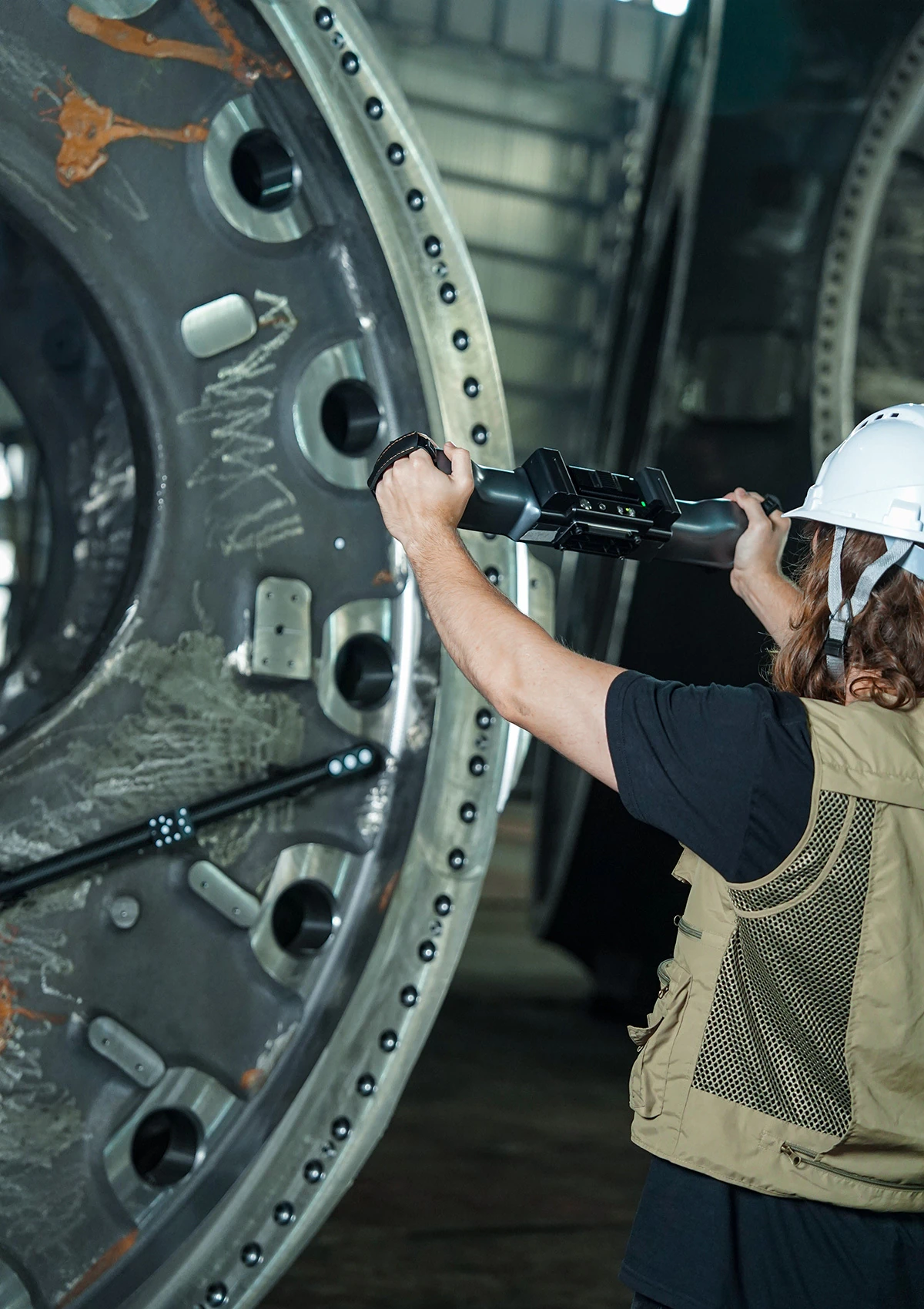

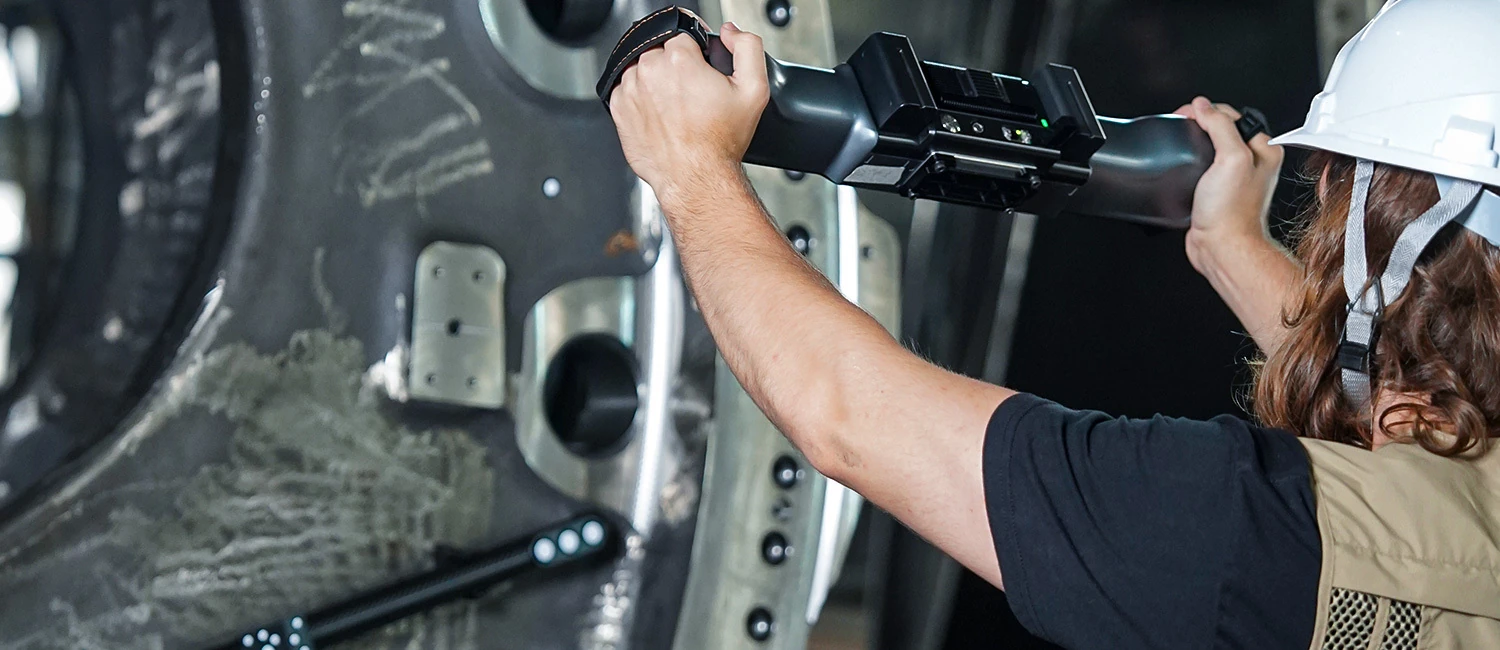

Preprosto prestavljanje

Preprosto prestavljanje

Že z nekaj označevalci brez truda zamenjate položaj. Pri merjenju čez več postaj, sondiranju z več kotov ali kontroli na dinamičnih proizvodnih linijah se NimProbe takoj prilagodi in ohranja hitre cikle kontrole.

Preprosto prestavljanje – primer

07 / DOSEG SONDE

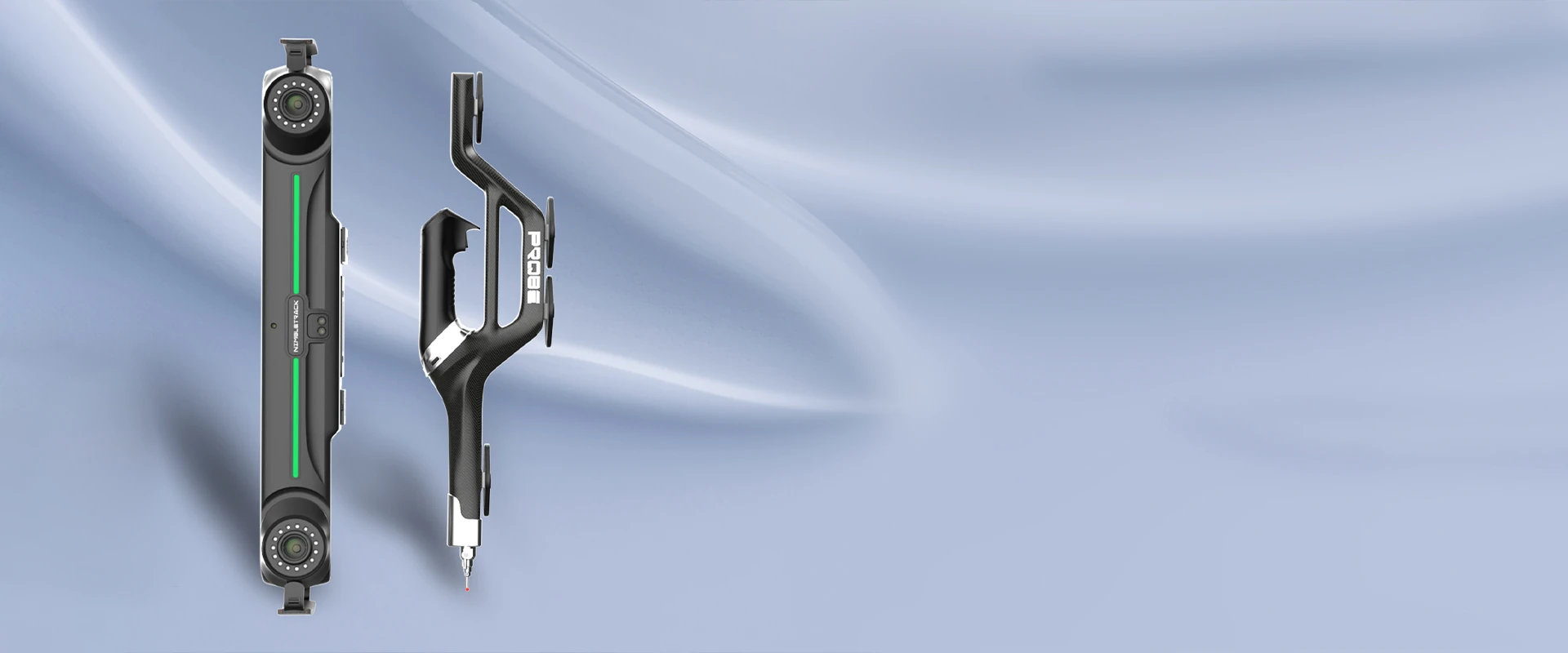

Sondiranje brez omejitev

Sondiranje brez omejitev

Z dolžino sonde 500 mm i-Probe preprosto doseže referenčne luknje, skrite točke in druga težko dostopna območja. Pametni algoritem za kompenzacijo zakritosti zagotavlja natančne rezultate tudi, ko je del označevalcev zakrit. Zato je idealna izbira za merjenje avtomobilskih delov, letalskih komponent, cevovodov, lukenj in nepravilnih delov.

08 / POVEZLJIVOST

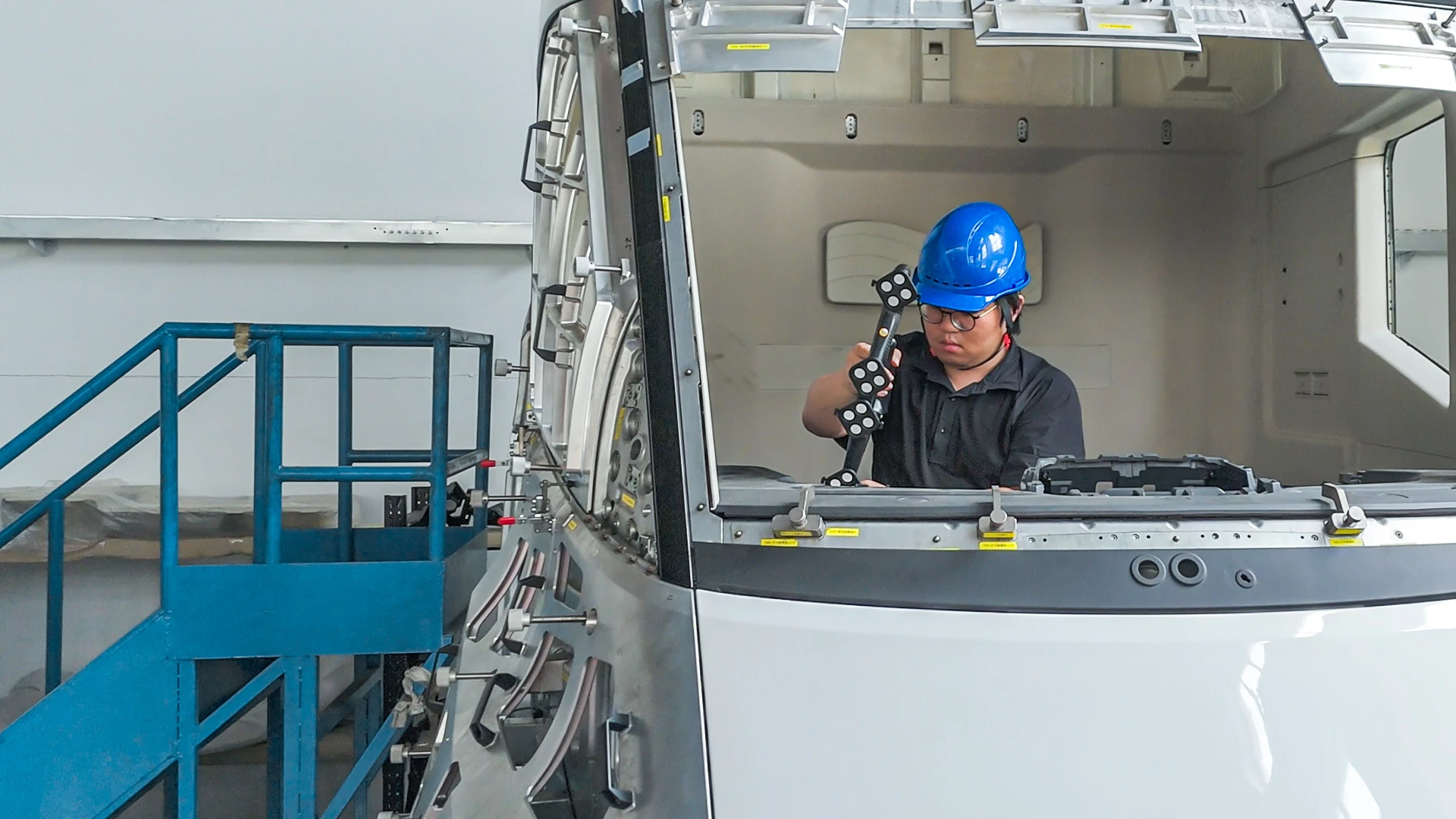

Prilagodljiva povezljivost

Prilagodljiva povezljivost

Prosto preklapljajte med brezžičnim in žičnim načinom.

  • – Brezžični način: odpravi mehanske omejitve in omejitve kablov za največjo prilagodljivost v proizvodnji.
  • – Žični način: zagotavlja stabilno delovanje in izpolnjuje stroge zahteve glede varnosti podatkov.

09 / ZANESLJIVOST

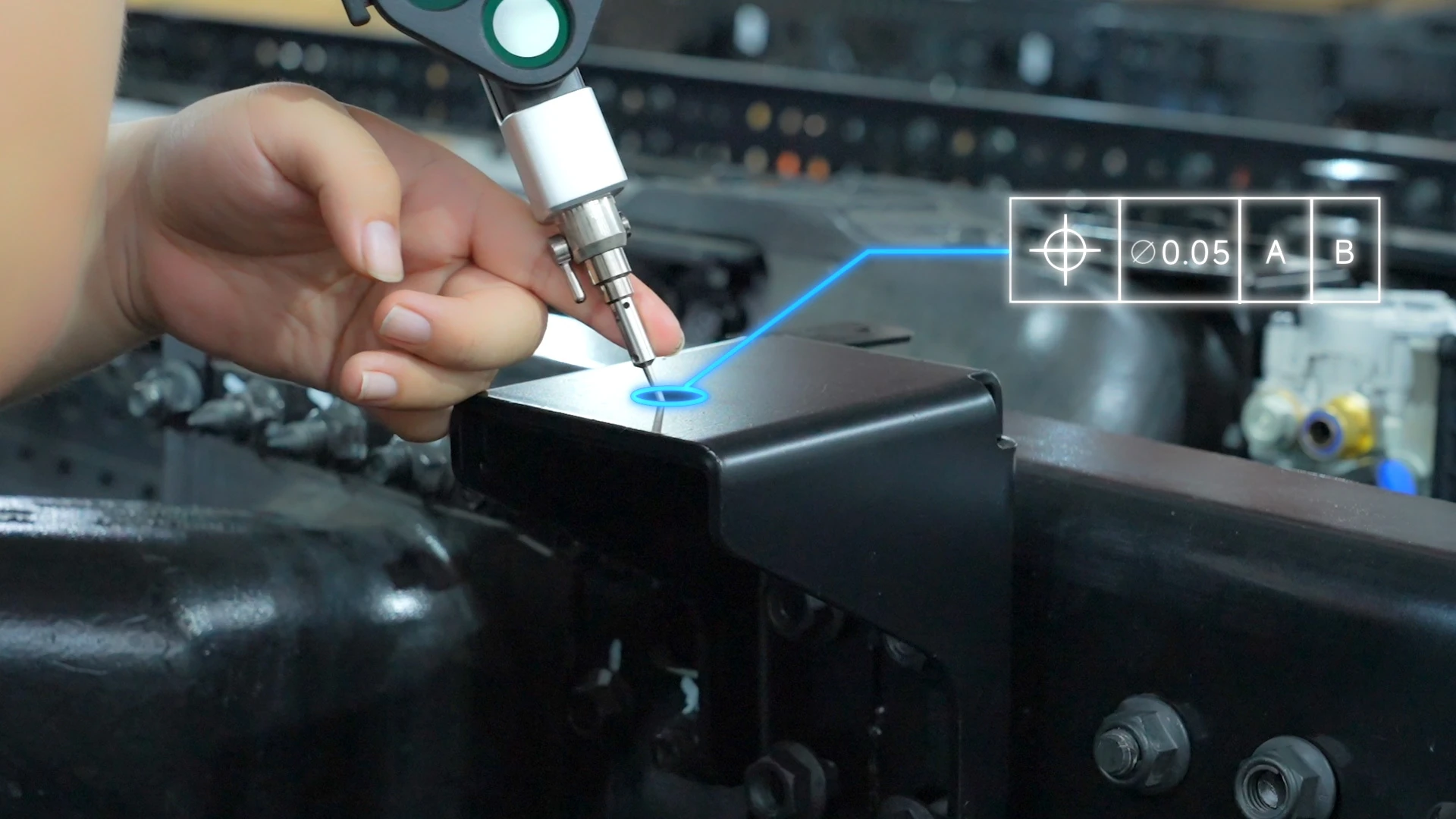

Vsestranski in zanesljiv

Vsestranski in zanesljiv

NimProbe ima tipala in kotne podaljške različnih vrst za potrebe različnih uporab. Od zapletenih ukrivljenih površin do natančnih velikih delov NimProbe vedno zagotavlja zanesljive meritve. Zasnovan je za stabilnost in zanesljivost ter nanj ne vplivajo vibracije, temperatura, vlaga ali svetlobne razmere. Z dinamičnim merjenjem in kompenzacijo položaja v realnem času ohranja visoko natančnost tudi v zahtevnih delavniških okoljih ali na prostem.

RAZNOLIKA UPORABA

Raznolika področja uporabe

Letalstvo in vesoljska industrija – naložite sliko

Letalstvo in vesoljska industrija

Orodjarstvo – naložite sliko

Orodjarstvo

Energetika in težka industrija – naložite sliko

Energetika in težka industrija

Neindustrijska področja – naložite sliko

Neindustrijska področja

Avtomobilska industrija – naložite sliko

Avtomobilska industrija

Železnice in ladje – naložite sliko

Železnice in ladje

PROGRAMSKA OPREMA

Celovita meroslovna programska oprema

Celovita meroslovna programska oprema

NimProbe temelji na platformi DefinSight nove generacije in je zasnovan za industrijsko 3D-skeniranje in kontrolo. Ponuja intuitiven vmesnik, široko združljivost in hitro obdelavo podatkov za boljšo meroslovno izkušnjo.

Več o tem →

10 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

ModelNimProbe
Volumetrična natančnost (1)0,059 mm (3,5 m)
0,072 mm (4,2 m)
Merilna razdalja (na sledilnik)4,2 m
Priporočena velikost kosa0,1 m-6 m
Mere i-Probe510 × 145 × 89 mm

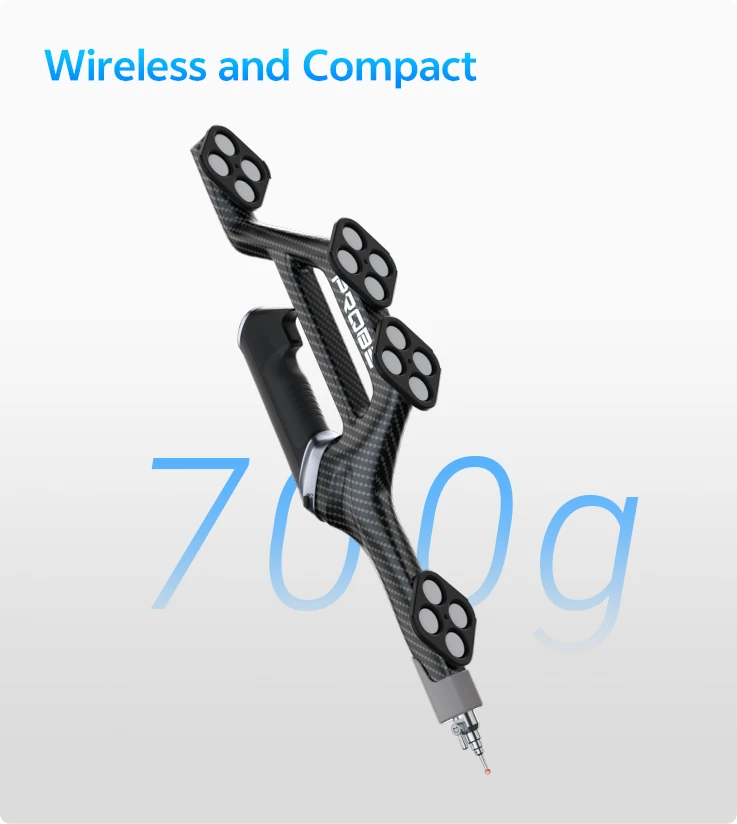

Masa i-Probe700 g
Delovna temperatura0–45 °C
Delovna vlažnost (brez kondenzacije)10 ~ 90% RH
PovezavaŽično in brezžično
Število tarč16
PatentiCN204902790U, CN218034944U, CN218097826U, CN219829785U
(1) Skladno s standardom ISO 10360-2.

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.

RAČUNALNIK ZA DELO

Računalnik za delo s skenerjem

Kakšen računalnik potrebujete za delo s skenerjem? SCANOLOGY za vse svoje skenerje navaja spodnje zahteve. Minimum je spodnja meja, da programska oprema deluje. Priporočilo proizvajalec svetuje za tekoče delo z večjimi skeni.

Sestavni delSplošni minimumSplošno priporočilo
ProcesorIntel Core i7, 12. generacija ali novejšiIntel Core i9, 13. generacija ali novejši
Pomnilnik RAMNajmanj 32 GB DDR5Najmanj 64 GB DDR5
Grafična karticaLočena NVIDIA, najmanj 6 GB VRAMLočena NVIDIA, najmanj 12 GB VRAM
Operacijski sistemWindows 10 ali Windows 11Windows 10 Pro ali Windows 11 Pro
SSDV tabeli proizvajalca ni navedenoV tabeli proizvajalca ni navedeno

Vir: SCANOLOGY, pogosta vprašanja o potrebnem računalniku.

Predlog konfiguracije 3D ING

Predlog za delo, ne uradna individualna zahteva modela. VRAM je pomnilnik grafične kartice in ni isto kot RAM. Kapacitete SSD so predlog 3D ING.

ModelNimProbe
ProcesorIntel Core i9, 13. gen. ali novejši
Pomnilnik RAM64 GB DDR5
Grafika (VRAM)NVIDIA RTX, 12 GB VRAM
NVMe SSD1 TB
Operacijski sistemWindows 11 Pro
Objavljene povezave sistemaŽično in brezžično; natančni priključki za potrditev
Namen predlogaTipalno merjenje in združevanje s podatki skeniranja.
OpombaGre za merilni sistem s tipalom; pri obsežnem skeniranju povečajte SSD na 2 TB. Ločen nižji uradni prag zmogljivosti računalnika ni potrjen.

Konfiguracija je predlog za delo glede na predvideni obseg projekta. SCANOLOGY objavlja splošne minimalne in priporočene zahteve; ločene uradno potrjene zahteve za ta model v pregledanih virih niso navedene. Pred izbiro računalnika preverimo združljivost s konkretnim merilnim kompletom in uporabljeno programsko opremo.
