SCANOLOGY / SISTEM ZA SONDIRANJE

TrackProbe

Merjenje velikih površin za vsestransko uporabo.

Video: SCANOLOGY

01 / POUDARKI

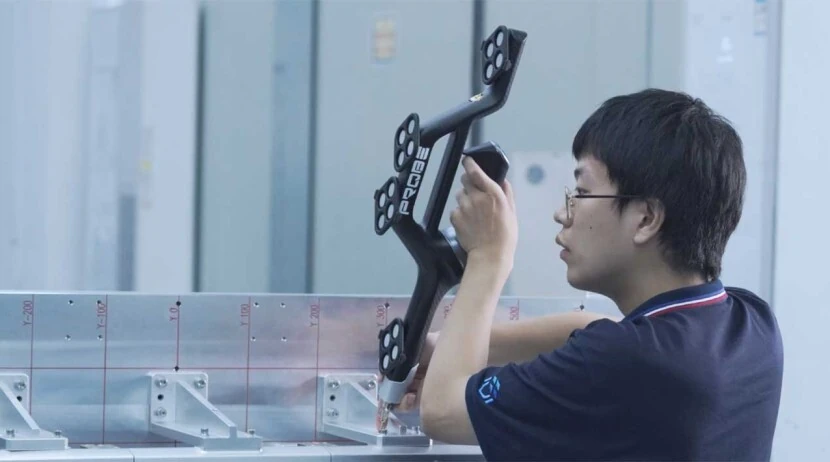

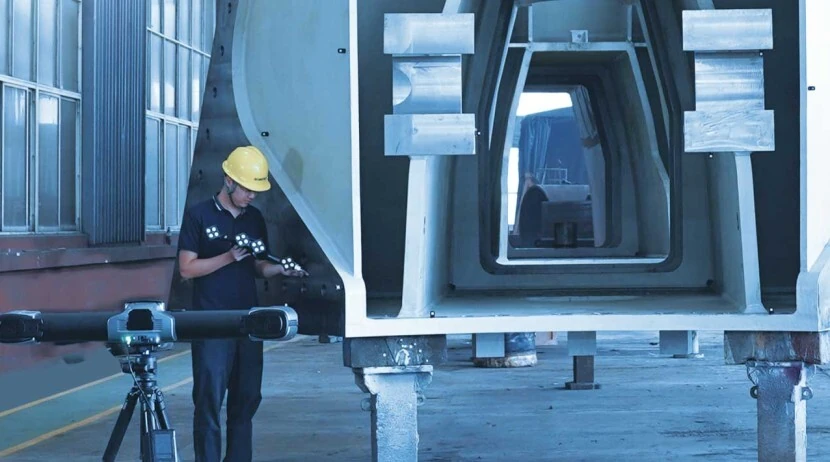

3D-sistem za sondiranje TrackProbe

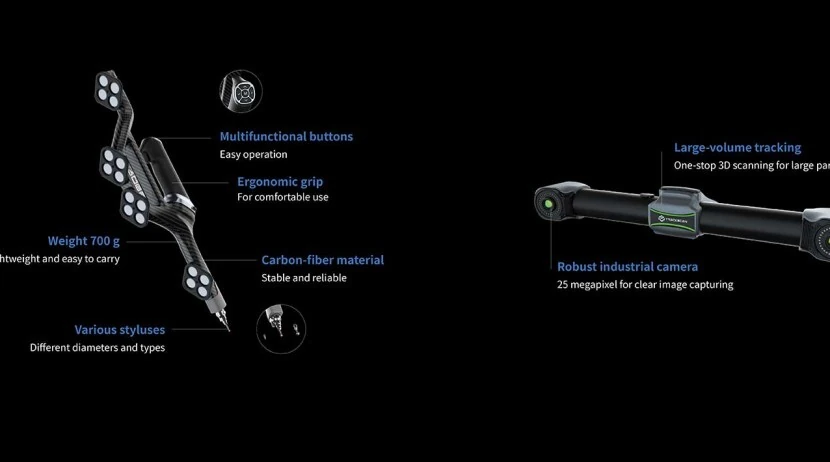

3D-sistem za sondiranje TrackProbe, sestavljen iz sledilne sonde i-Probe in najnovejšega optičnega sledilnika i-Tracker, je zasnovan za meritve na meroslovni ravni. Kot vsestranski 3D-digitalizator se TrackProbe odlikuje pri nalogah, kot so nastavljanje vpenjal, označevanje referenc ter geometrijska in dimenzijska kontrola strojev v proizvodnji. Je zelo natančen, prenosen in preprost za uporabo, kar zagotavlja kakovostne meritve delov v velikih merilnih prostorninah, na velikih razdaljah in v zahtevnih razmerah.

TrackProbe je sistem, s katerim izvajate 3D-meritve z visoko natančnostjo in prilagodljivostjo. Uporabite ga lahko za različne naloge v proizvodnji, kot so nastavljanje vpenjal, označevanje referenc ter geometrijska in dimenzijska kontrola strojev. TrackProbe obvlada majhne in velike dele ter nima omejitev glede merilnih razmer.

TrackProbe
TrackProbe
TrackProbe

02 / FUNKCIJE

Izkusite zmogljivost 3D-digitalizatorja TrackProbe

Sami izkusite natančnost 3D-digitalizatorja TrackProbe. Raziščite njegovo vsestranskost pri inženirskih nalogah, od nastavljanja vpenjal do dimenzijske kontrole. Odklenite nove možnosti s TrackProbe.

TrackProbe

TrackProbe

Merilna prostornina do 49 m³
Dolžina 500 mm
Neprekinjeno merjenje
Preprosto premikanje
Skeniranje in sondiranje
Žični in brezžični prenos podatkov
Stopite v stik →

03 / MERILNO OBMOČJE

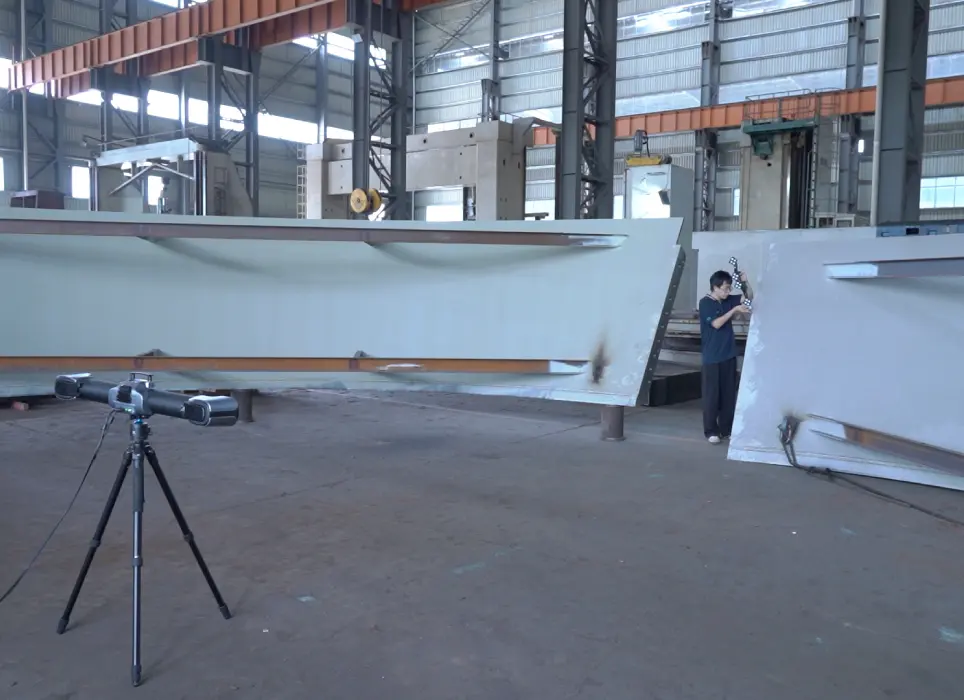

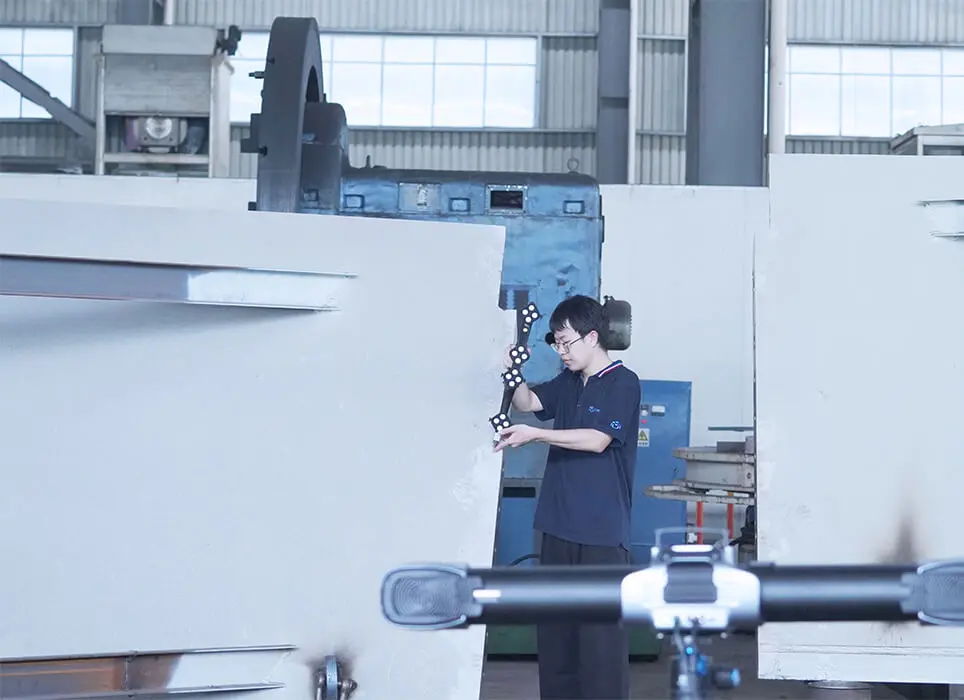

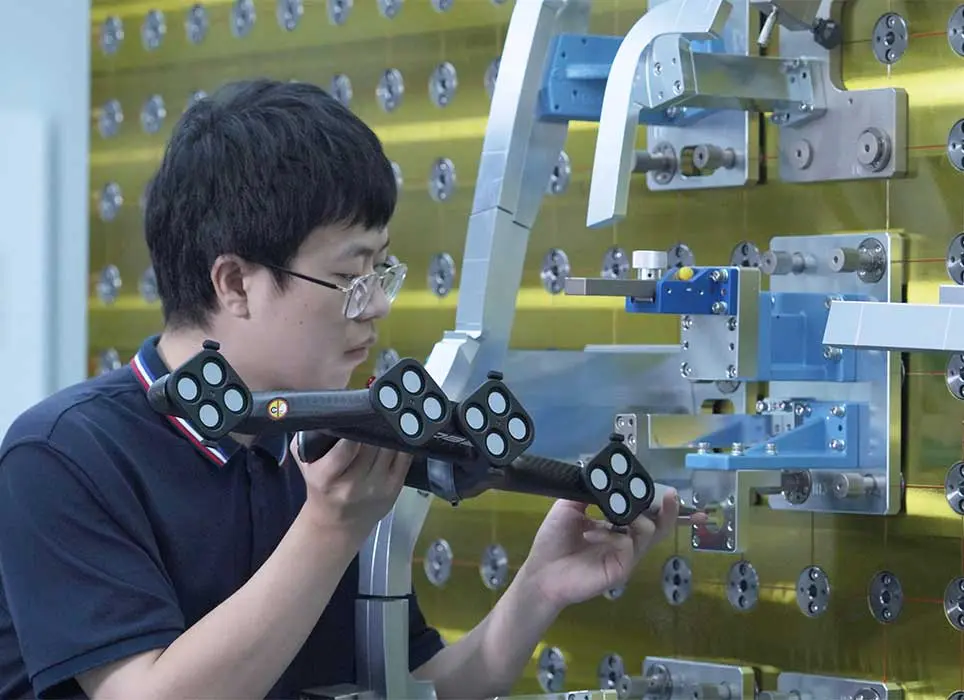

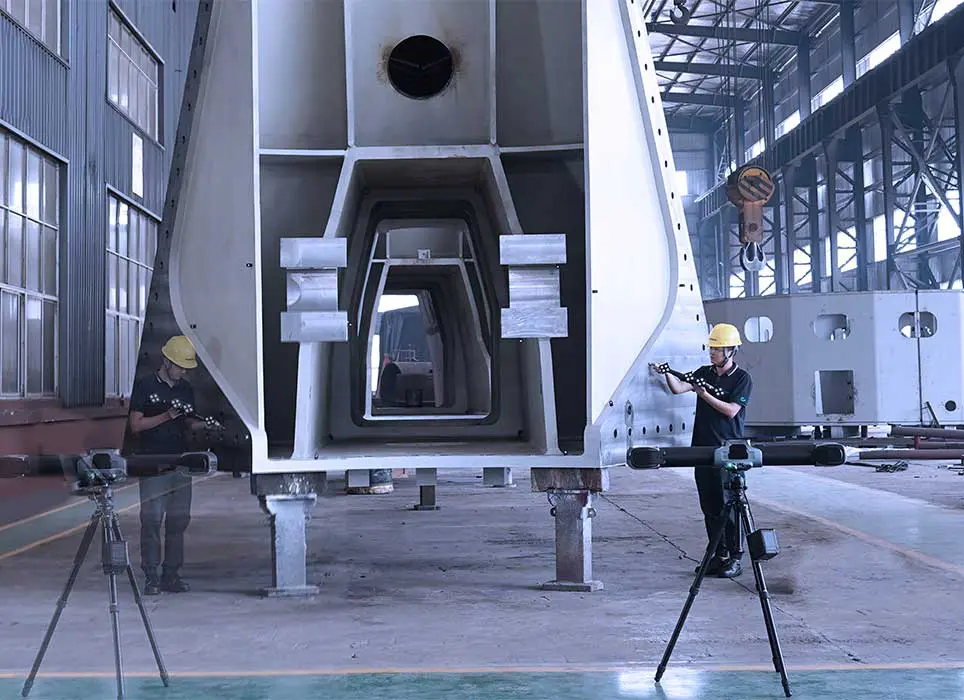

Obsežno merjenje

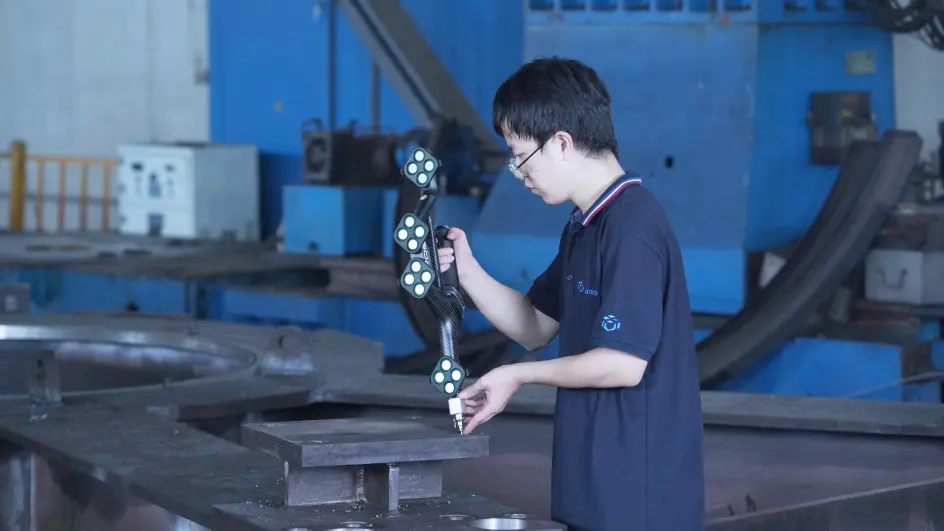

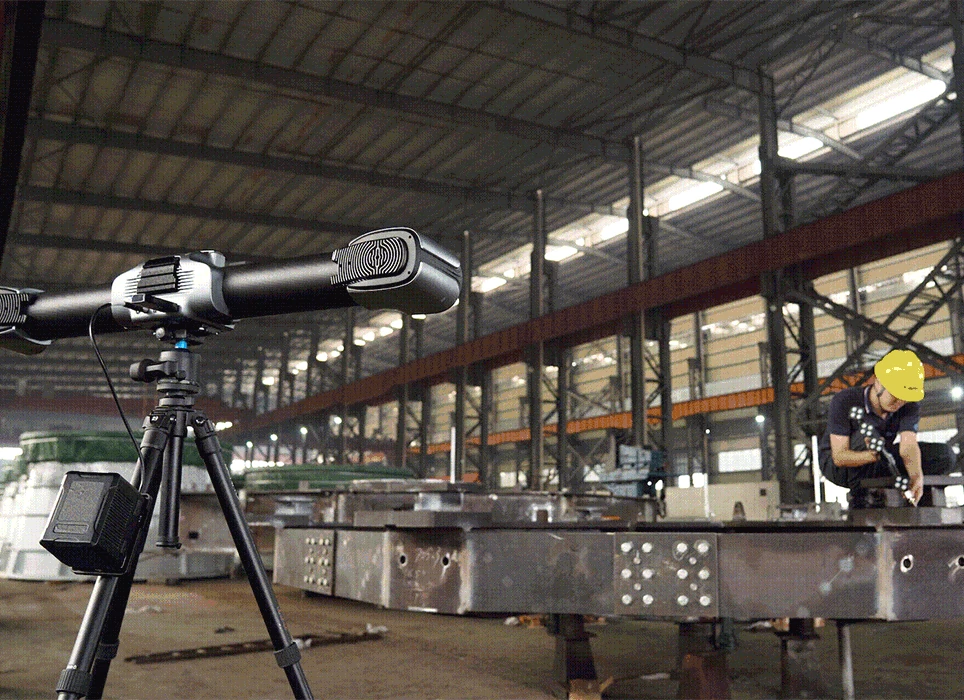

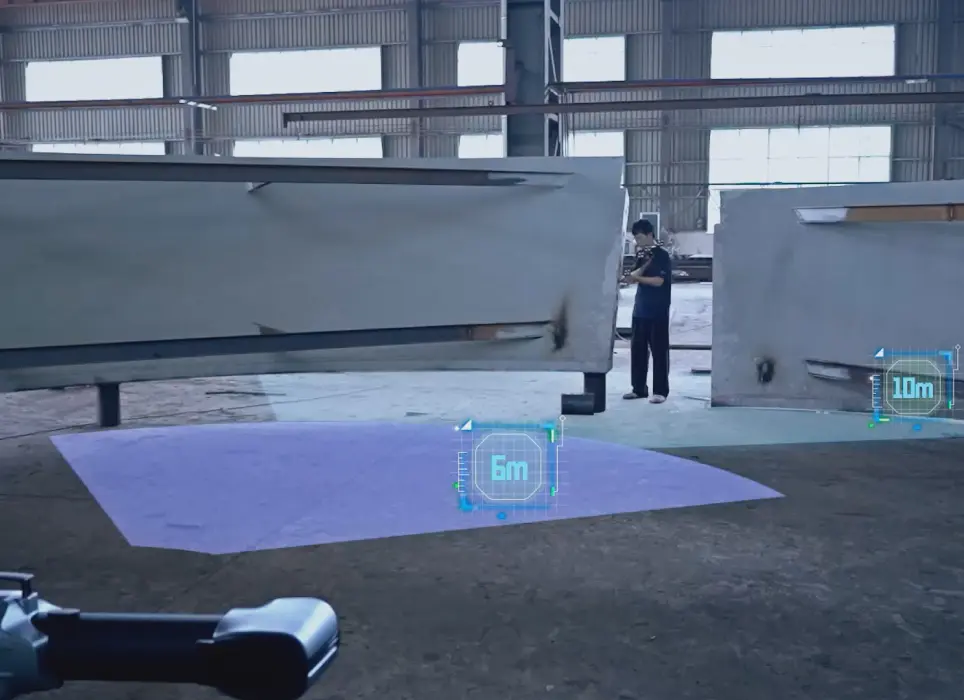

V kombinaciji s sledilnikom i-Tracker z velikim vidnim poljem lahko i-Probe meri dele na razdalji do 6 metrov. Razdaljo sledenja je mogoče razširiti do 10 metrov. Merjenje velikih površin omogoča merjenje velikih delov z visoko natančnostjo in odlično zmogljivostjo.

Obsežno merjenje
Obsežno merjenje

04 / NATANČNOST

Natančni rezultati na meroslovni ravni

Natančni rezultati na meroslovni ravni

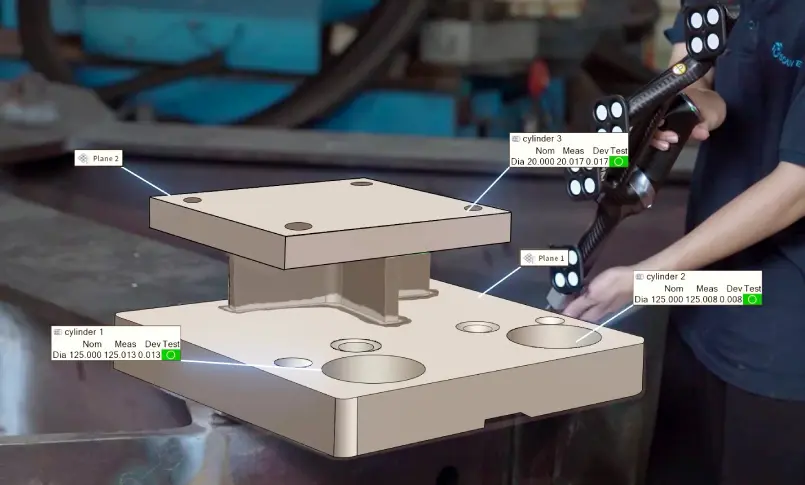

TrackProbe uporablja visoko natančno optično sledenje in zmogljive algoritme za visoko natančno merjenje oblik in GD&T različnih delov. Volumetrična natančnost je 0,067 mm pri 28,6 m³ in 0,049 mm pri 10,4 m³.

Odličen za globoke skrite točke

Odličen za globoke skrite točke

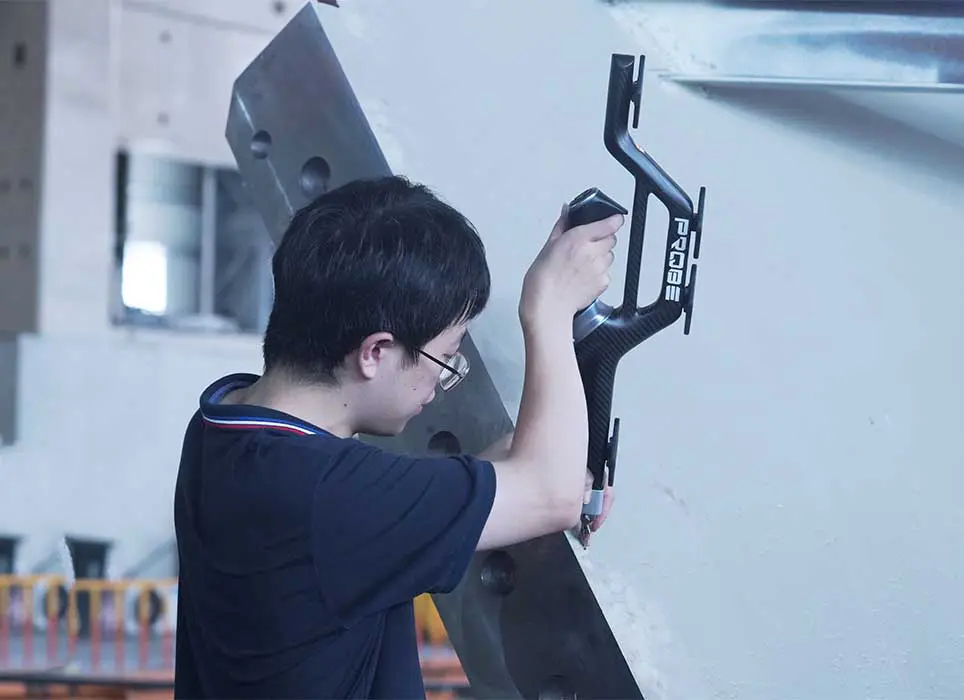

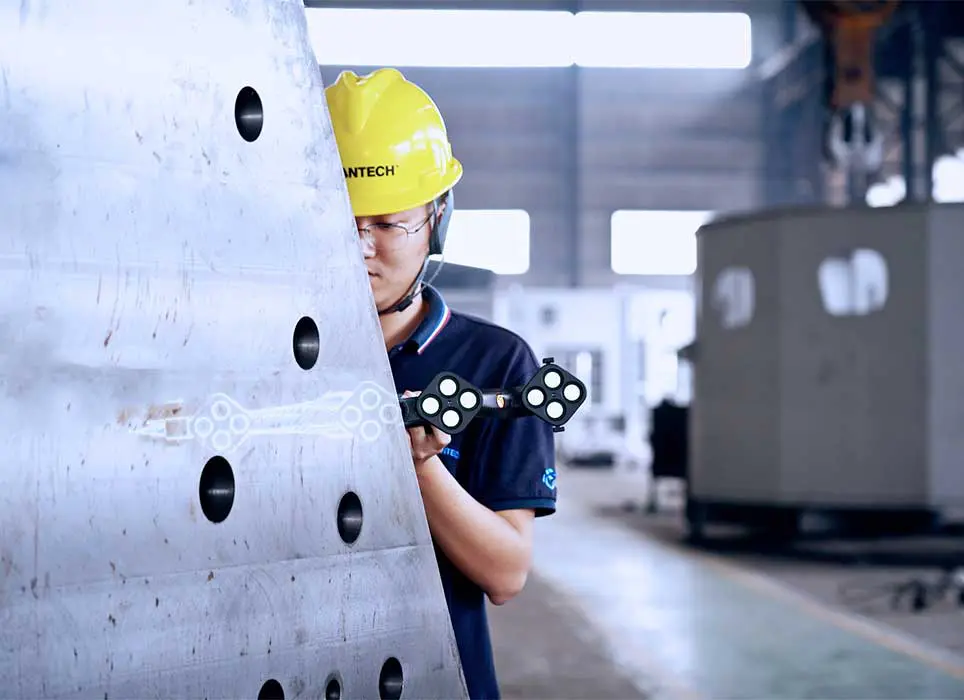

Zaradi dolžine 500 mm (brez tipala) in izpopolnjenega algoritma lahko 3D-digitalizator i-Probe preprosto in z visoko natančnostjo meri referenčne luknje, skrite točke ali težko dostopna območja, tudi ko so nekatere tarče zakrite. Zato je prilagodljiv različnim strukturam in idealen za merjenje avtomobilskih delov, zapletenih letalskih komponent, cevovodov, lukenj in nepravilnih delov.

05 / NEPREKINJENO MERJENJE

Neprekinjeno merjenje in preprosto premikanje

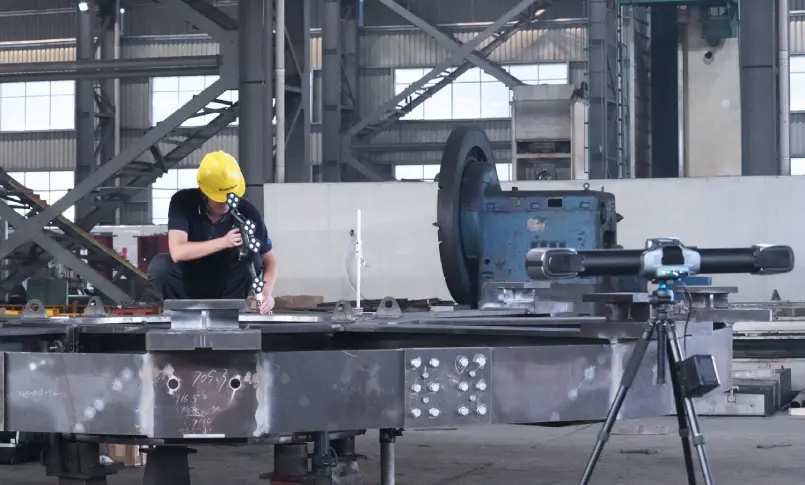

Merilnim mestom se lahko približate iz katerega koli kota, dokler je 3D-digitalizator i-Probe v vidnem polju kamer optičnega sledilnika. Sledilnik v realnem času spremlja položaje sonde i-Probe in jih preslika v koordinatne sisteme, tako da lahko merite neprekinjeno, brez prestavljanja.

Na podlagi napredne programske opreme in algoritmov za določanje položaja potrebuje i-Tracker le nekaj označevalcev, da se premakne in nadaljuje sledenje sondi i-Probe. To močno poenostavi premikanje in merjenje ter omogoča zajem podatkov velikih delov na veliki razdalji.

Neprekinjeno merjenje in preprosto premikanje
Neprekinjeno merjenje in preprosto premikanje

06 / RAZNOLIKA UPORABA

Raznolika uporaba

i-Probe je lahek, prenosen in zanesljiv. Uporabljate ga lahko v različnih okoljih ne glede na vibracije, temperaturne spremembe, vlago in osvetlitev. Z dinamičnim referenciranjem izračuna in popravi odstopanja položaja za visoko natančne meritve v proizvodnji ali na prostem. Brez težav obvlada zapletene površine, visoko natančne dele ali velike dele.

Raznolika uporaba
Raznolika uporaba
Raznolika uporaba

07 / PRENOSNOST

Prilagodljiv in prenosen za prosto merjenje

Dva načina prenosa podatkov

Dva načina prenosa podatkov

TrackProbe ponuja žični in brezžični prenos podatkov. Brezžični način omogoča merjenje na terenu brez mehanskih omejitev in omejitev kablov, žični način pa zagotavlja dodatno varnost in zanesljivost prenosa podatkov v posebnih okoliščinah.

Neprekinjen preklop med skeniranjem in sondiranjem

Neprekinjen preklop med skeniranjem in sondiranjem

Naša lastna 3D-programska oprema TViewer samodejno poenoti koordinatne sisteme podatkov skeniranja in sondiranja, tako da uporabniki preprosto preklapljajo med skeniranjem in sondiranjem, kar zagotavlja bolj tekoče merjenje.

3D-programska oprema TViewer →

08 / VIDEO

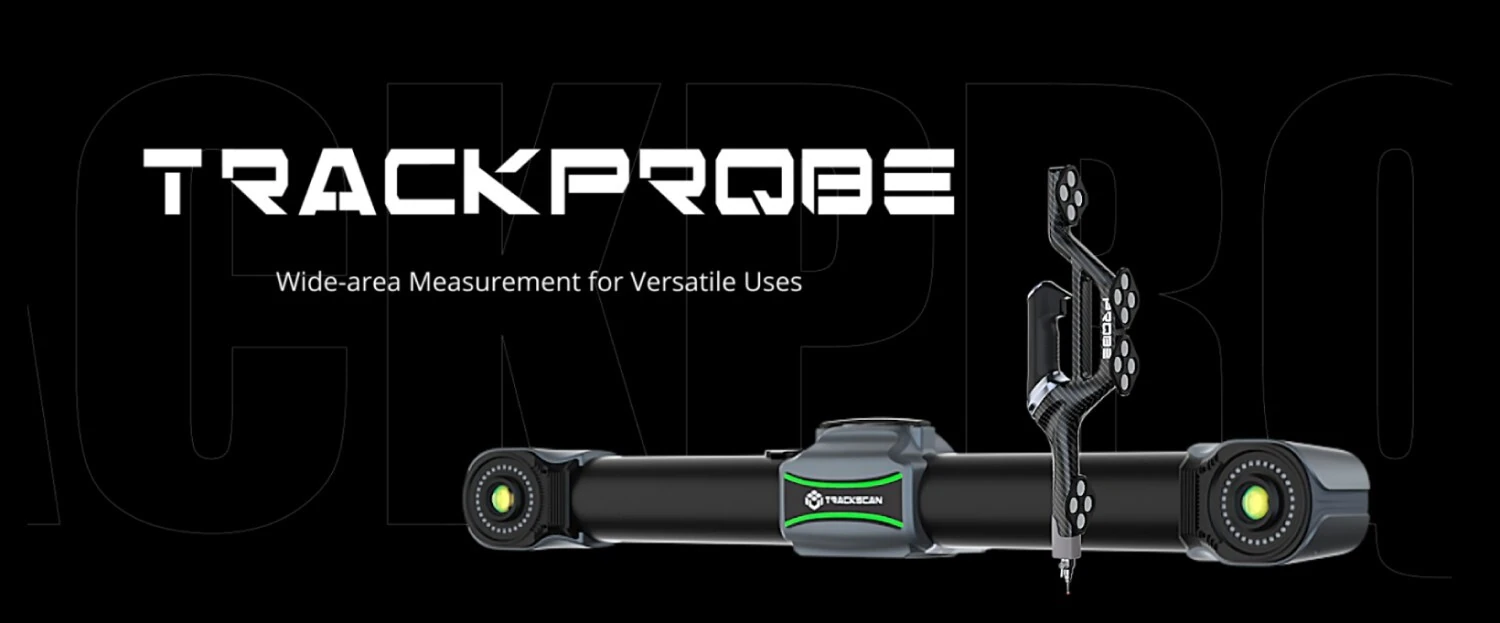

Video 3D-sistema za sondiranje TrackProbe

Video 3D-sistema za sondiranje TrackProbe

Odkrijte ves potencial 3D-digitalizatorja TrackProbe v našem videu. Podrobno si oglejte, kako ta najsodobnejša tehnologija zagotavlja natančnost in vsestranskost pri inženirskih nalogah.

Oglejte si video →

09 / UPORABA

Področja uporabe

Letalstvo in vesoljska industrija

3D-skener se odlikuje pri kontroli kakovosti z natančnim pregledom napak, mer in površinske obdelave komponent. Omogoča tudi hiter zajem zapletenih geometrij za hitro izdelavo prototipov, kar pomembno prispeva k večji učinkovitosti, kakovosti in varnosti v letalski proizvodnji in vzdrževanju.

Avtomobilska industrija

Ta ročni 3D-skener omogoča natančen zajem avtomobilskih komponent za hitro izdelavo prototipov in podpira kontrolo kakovosti z odkrivanjem napak in zagotavljanjem skladnosti s standardi. Pomaga tudi pri prilagoditvah, vzdrževanju in montaži ter povečuje produktivnost in inovativnost v avtomobilski industriji.

Energetika in težka industrija

Prenosni 3D-skener ponuja napredne zmogljivosti skeniranja za vetrne turbine, hidravlične elektrarne in gradbeno mehanizacijo. Omogoča natančno skeniranje in podrobno 3D-modeliranje komponent ter podpira načrtovanje vzdrževanja, odkrivanje napak in optimizacijo delovanja.

Železniški promet in ladje

Laserski 3D-skener SCANOLOGY omogoča natančno skeniranje in modeliranje železniških tirov, delov vlakov, ladijskih trupov, propelerjev in komponent motorjev. Podpira načrtovanje vzdrževanja, odkrivanje napak, kontrolo kakovosti in preverjanje montaže ter prispeva k večji produktivnosti, varnosti in zanesljivosti v železniškem in pomorskem prometu.

Orodjarstvo

Ta 3D-skener predmetov z vrhunskimi zmogljivostmi skeniranja poenostavi oblikovanje, kontrolo in popravila orodij. Omogoča hiter zajem zapletenih podrobnosti za izboljšave zasnove in natančne kontrole, kar zmanjša ponovno delo in odpadke. Ko so potrebni vzdrževanje ali popravila, skener pomaga prikazati napake in načrtovati natančna popravila, s čimer podaljša življenjsko dobo orodij in zagotovi brezhibno delovanje.

Neindustrijska področja

Ročni 3D-skener služi različnim področjem, kot so zdravstvo, kiparstvo, izobraževanje in raziskave ter zabava. Pomaga pri načrtovanju operacij, digitalnem kiparjenju, preučevanju predmetov dediščine ter izdelavi rekvizitov in modelov za filme in igre. Zaradi vsestranskosti, natančnosti in preprostosti uporabe je nepogrešljiv za spodbujanje inovacij in praktične uporabe na teh raznolikih področjih.

10 / 3D-SKENERJI

Visokotehnološki 3D-skenerji

Ročni 3D-skenerji SCANOLOGY poganjajo storitve 3D-skeniranja. Ti instrumenti zajamejo natančne oblake točk, ki jih je mogoče triangulirati v poligonsko mrežo ali datoteko STL. Zaradi visoke natančnosti, vsestranskosti in prenosnosti izpolnijo različne projekte 3D-skeniranja na meroslovni ravni.

11 / PRIMERI

Povezani primeri

Električna vozila in vloga 3D-skeniranja pri kontroli baterij

Vrhunski baterijski sistemi so za proizvajalce in dobavitelje električnih vozil ključni. Temeljit pregled kritičnih strukturnih komponent, kot so okvir baterije, zgornji pokrov in nosilec, je bistven za optimalno zmogljivost in varnost na cesti. Uporaba tehnologije 3D-skeniranja pri kontroli baterij električnih vozil narašča in prispeva k večji natančnosti in kakovosti pri proizvodnji in montaži baterij.

Preberite primer →

Odličnost v vožnji: kako 3D-skeniranje spreminja primerjalne analize v avtomobilski industriji

Primerjalne analize konkurence, ključne za vpoglede in inovacije, se s 3D-skeniranjem korenito spreminjajo. Sistem TrackScan-Sharp podjetja SCANOLOGY preoblikuje ta proces in zagotavlja doslej nedoseženo natančnost. Preberite, kako sistem SCANOLOGY na novo oblikuje primerjalne analize v avtomobilski industriji.

Preberite primer →

Prilagoditev velikega avtodoma z optičnim 3D-merilnim sistemom TrackScan-Sharp

Spoznajte učinkovit, prilagodljiv in natančen optični 3D-merilni sistem za prilagajanje vozil. Preberite, kako je optični 3D-merilni sistem TrackScan-Sharp pomagal prilagoditi 6-metrski avtodom z zajemom visoko natančnih 3D-podatkov vozila v manj kot 1 uri.

Preberite primer →

12 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

ModelTrackProbe
Volumetrična natančnost (1)10,4 m³ (razdalja sledenja 3,5 m)0,049 mm (0,0019 in)
28,6 m³ (razdalja sledenja 5,0 m)0,067 mm (0,0026 in)
Merilna razdalja (na sledilnik)Največ 10 m (393,7 in)
Priporočena velikost kosa0,1 m-12 m (3,9 in × 472,4 in)
Ločljivost kamere i-Trackerja25 MP
Mere i-Probe 500510 × 145 × 89 mm (20.1 × 5.7 × 3,5 in)
Masa i-Probe 500700 g (1,54 lb)
Delovna temperatura0–45 °C (32℉-113℉)
Delovna vlažnost (brez kondenzacije)10–90% RH
PovezavaŽično in brezžično
Število tarč16
PatentiZL201520680513.1, ZL202210065778.5, ZL202221475584.4, ZL202221766958.8, ZL202320545878.8

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.
