SIMSCAN Gen2

Schnelle, präzise Leistung in Ihrer Hand

Vorführung vereinbaren
Video: SCANOLOGY

01 / HIGHLIGHTS

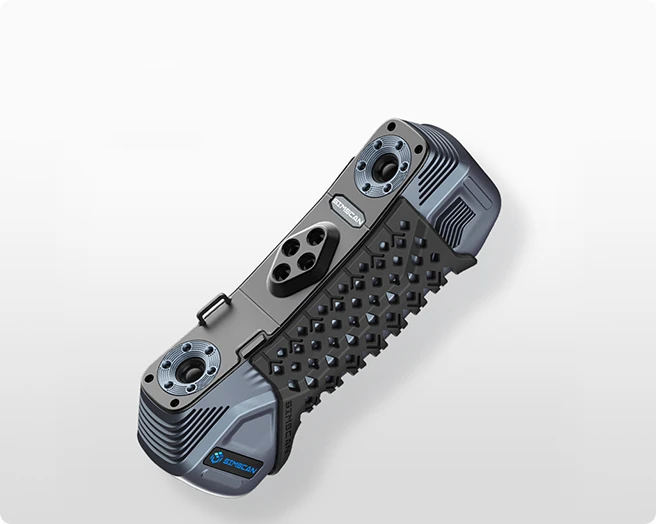

Intelligenter Hand-3D-Scanner

SIMSCAN ist ein industrieller 3D-Laserscanner in Handflächengröße für das präzise Scannen kleiner bis normal großer Teile – selbst in engen, schwer zugänglichen Bereichen. Das leichte, ergonomische Design ermöglicht eine komfortable und lange Nutzung.

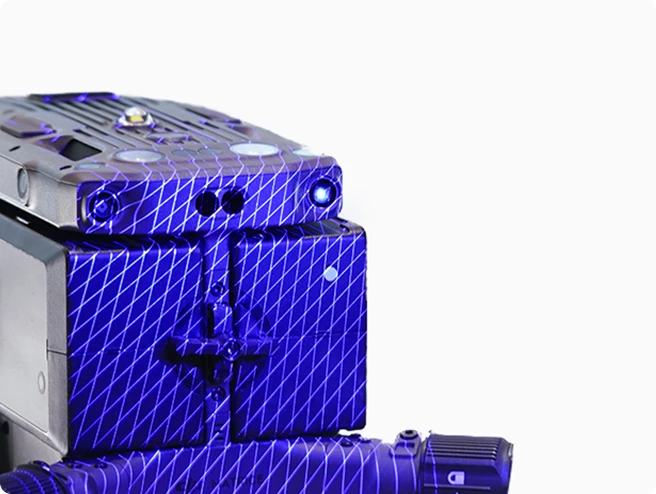

Abmessungen: 203 mm × 80 mm × 44 mm · Gewicht: 570 g

Abmessungen: 203 mm × 80 mm × 44 mm · Gewicht: 570 g

0,020 mm Genauigkeit

0,020 mm Genauigkeit

ISO- und VDI/VDE-zertifiziert

ISO- und VDI/VDE-zertifiziert

5.800.000 Messungen/s

5.800.000 Messungen/s

Mit fortschrittlichen Algorithmen und 27 Laserkreuzen ermöglicht SIMSCAN eine schnelle Datenerfassung mit einer Messrate von bis zu 5,8 Millionen Messungen/s. Ausgezeichnet mit dem deutschen Red Dot Award und dem China Design Silver Award, überzeugt er als elegantes, effizientes und benutzerfreundliches Werkzeug – ideal für Profis und Einsteiger in das hochpräzise 3D-Scannen.

02 / FUNKTIONEN

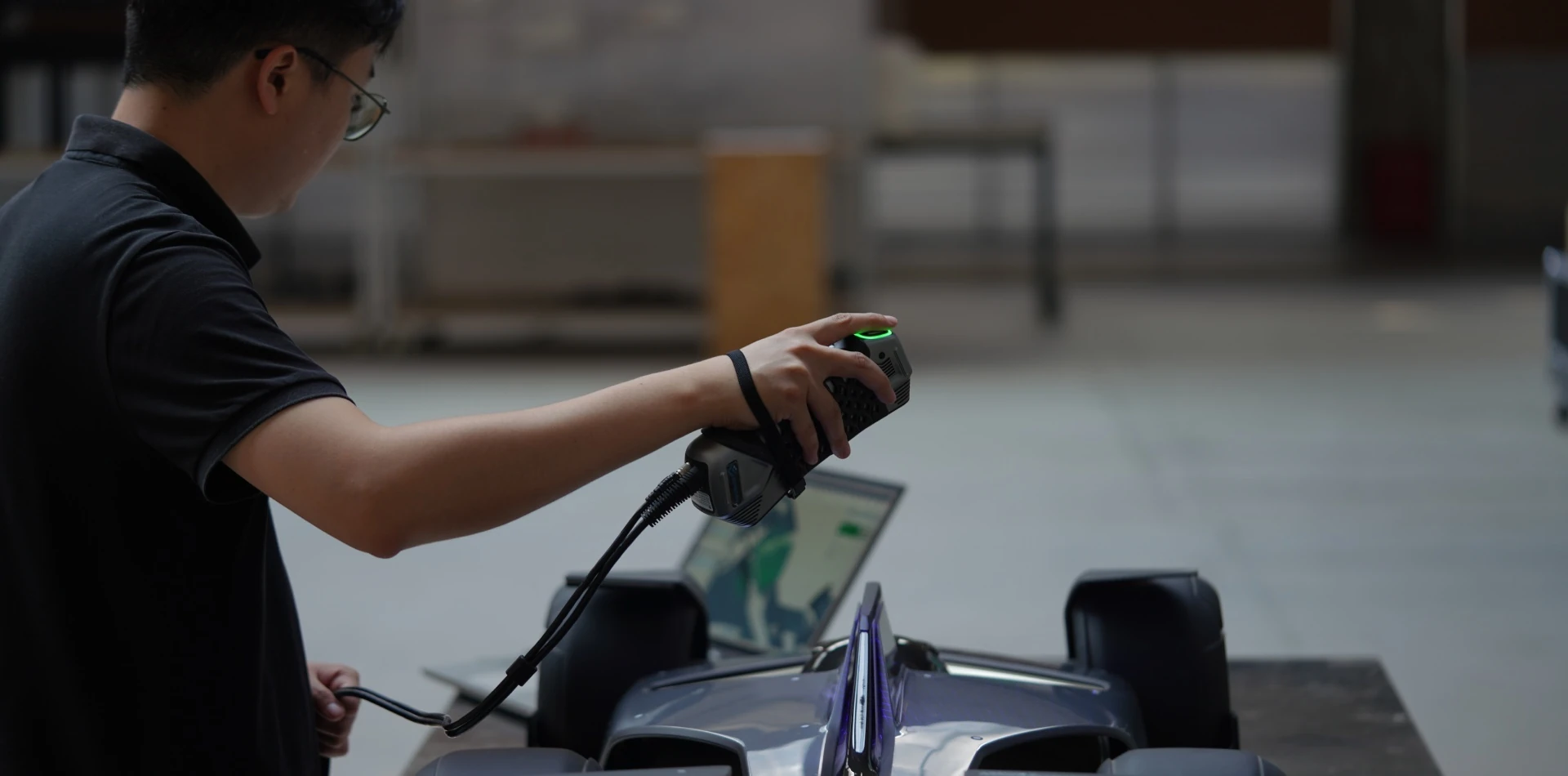

Großflächiges Scannen, außergewöhnliche Präzision

Großflächiges Scannen, außergewöhnliche Präzision

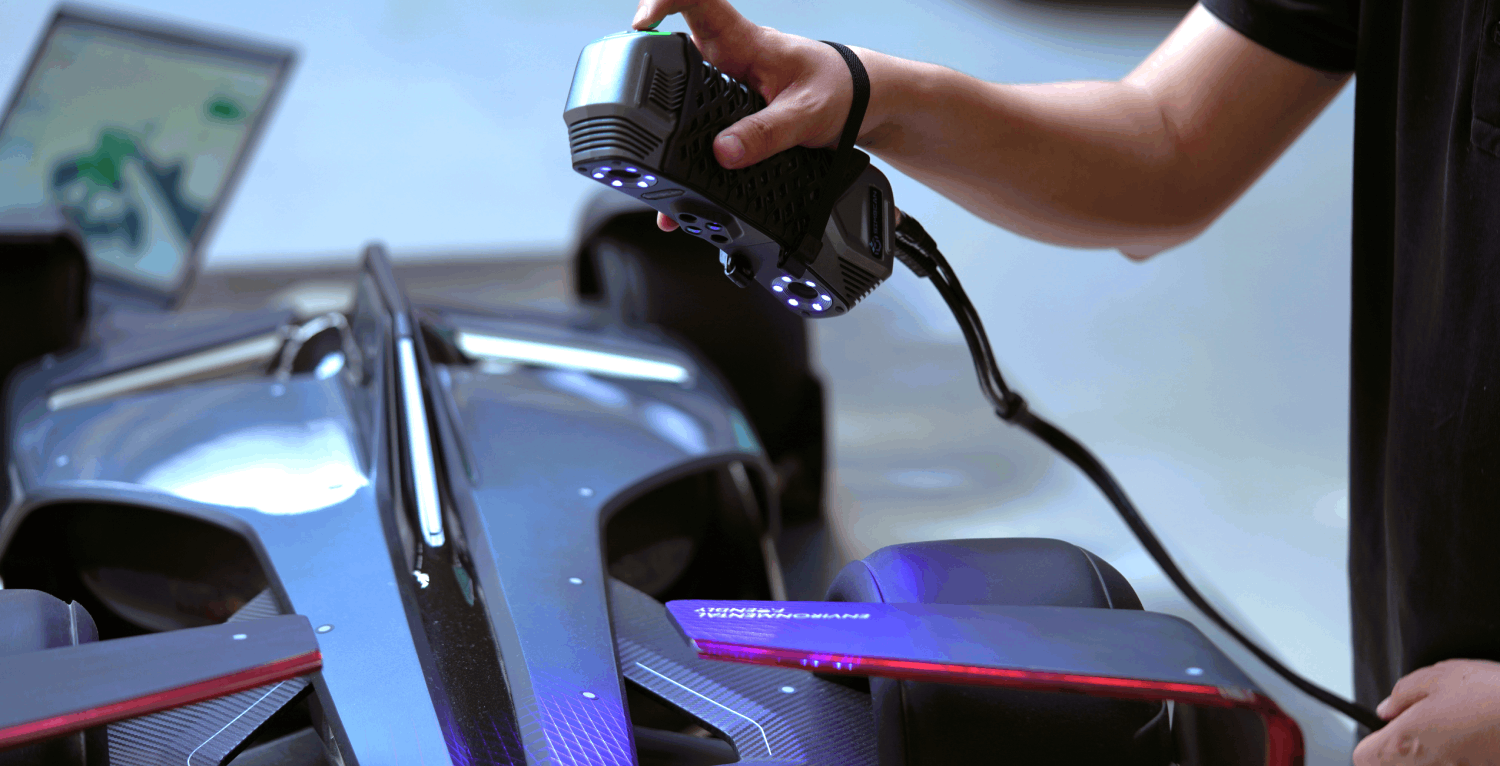

Hochgeschwindigkeits-Scannen

Hochgeschwindigkeits-Scannen

Er ermöglicht schnelles 3D-Scannen mit einer Messrate von bis zu 5,8 Millionen Messungen/s. Fortschrittliche Algorithmen, 27 blaue Laserkreuze und schnelle Datenerfassung sorgen für eine reibungslose und effiziente 3D-Digitalisierung präziser digitaler Zwillinge.

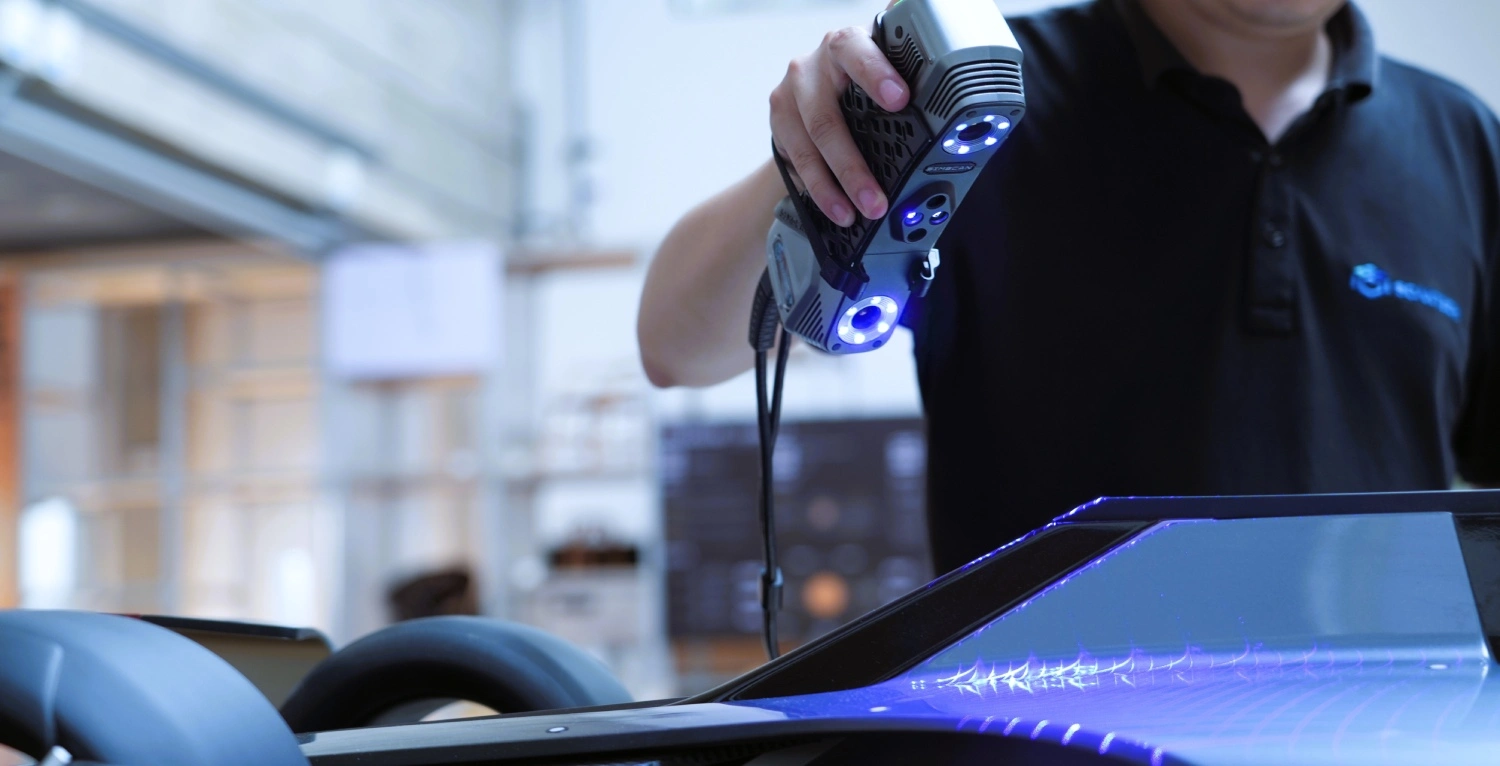

Industrielle Genauigkeit

Industrielle Genauigkeit

SIMSCAN liefert hochpräzise 3D-Messungen mit einer Genauigkeit von bis zu 0,020 mm und hoher Wiederholbarkeit – ideal für Anwendungen, die höchste Detailtreue und Zuverlässigkeit erfordern. Die messtechnische Leistung sorgt für konsistente, genaue Ergebnisse in verschiedensten industriellen Szenarien, von der Produktentwicklung bis zur Qualitätsprüfung.

03 / DETAILS

Hervorragend für Details

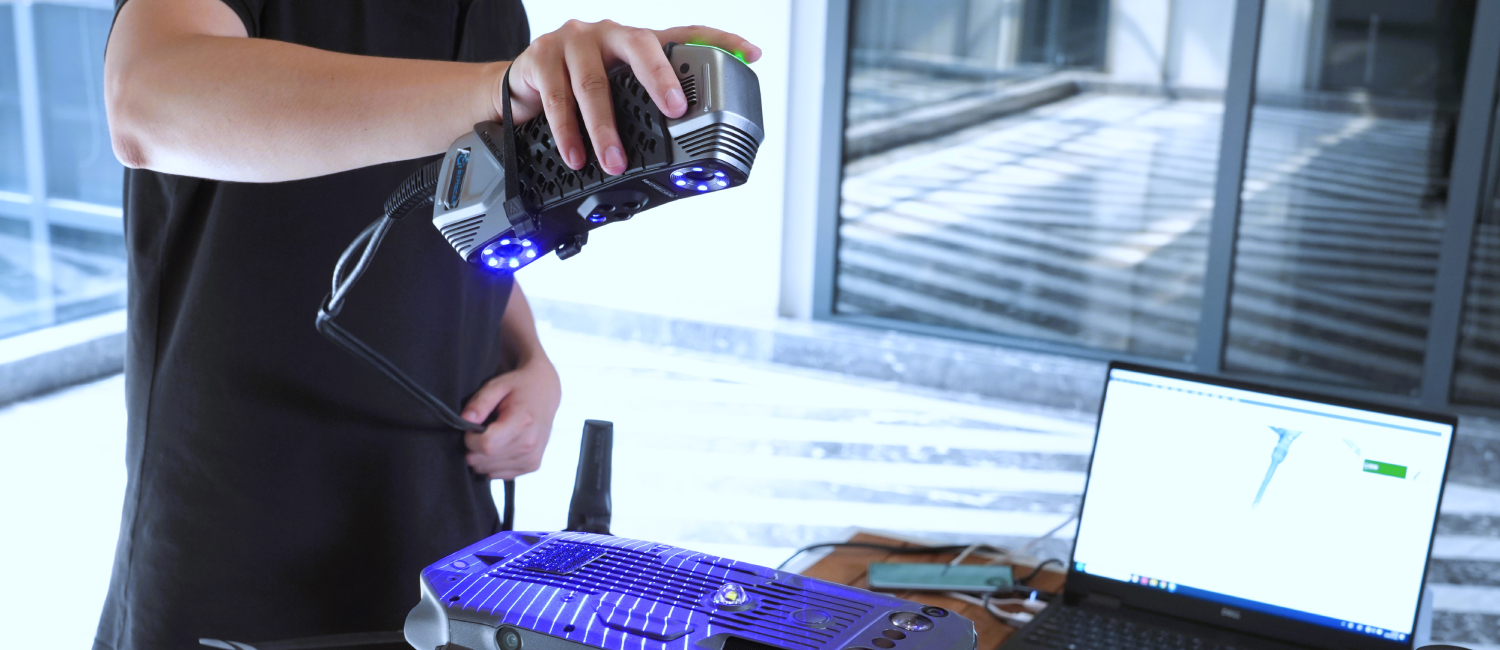

Komplexe Strukturen, feine Details

Komplexe Strukturen, feine Details

Mit 17 parallelen Laserlinien erzeugt er schnell Punktwolken für eine effiziente, hochpräzise Datenerfassung – auch in engen Räumen.

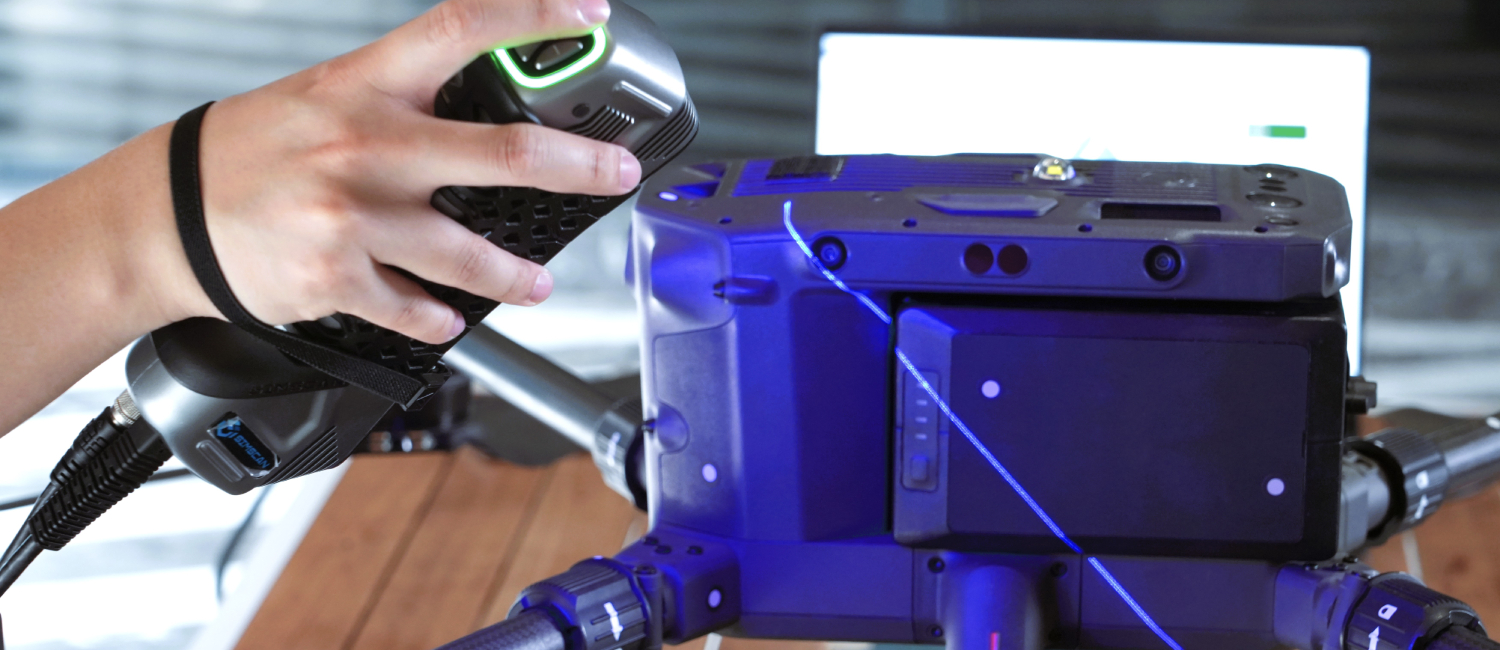

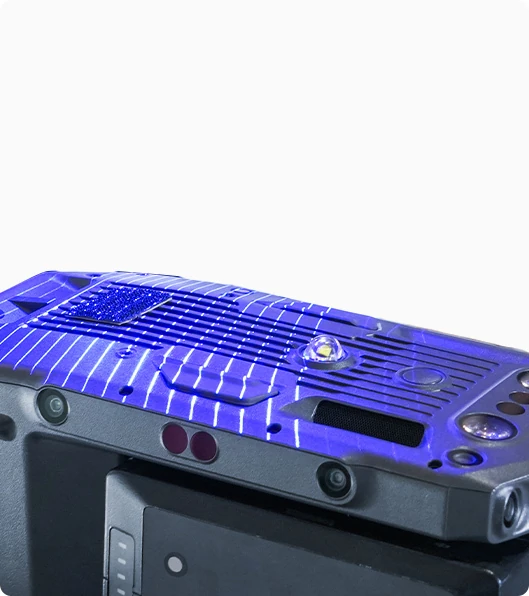

Schwarze Oberflächen, reflektierende Oberflächen

Schwarze Oberflächen, reflektierende Oberflächen

Er erfasst komplexe Strukturen, feine Details und sogar schwarze und reflektierende Oberflächen hervorragend. Eine zusätzliche blaue Laserlinie ist dem Tieflochscannen gewidmet und ideal für enge Bereiche wie Bohrungen und Nuten. Ideal für die gründliche Prüfung komplexer Teile.

04 / SCANMODI

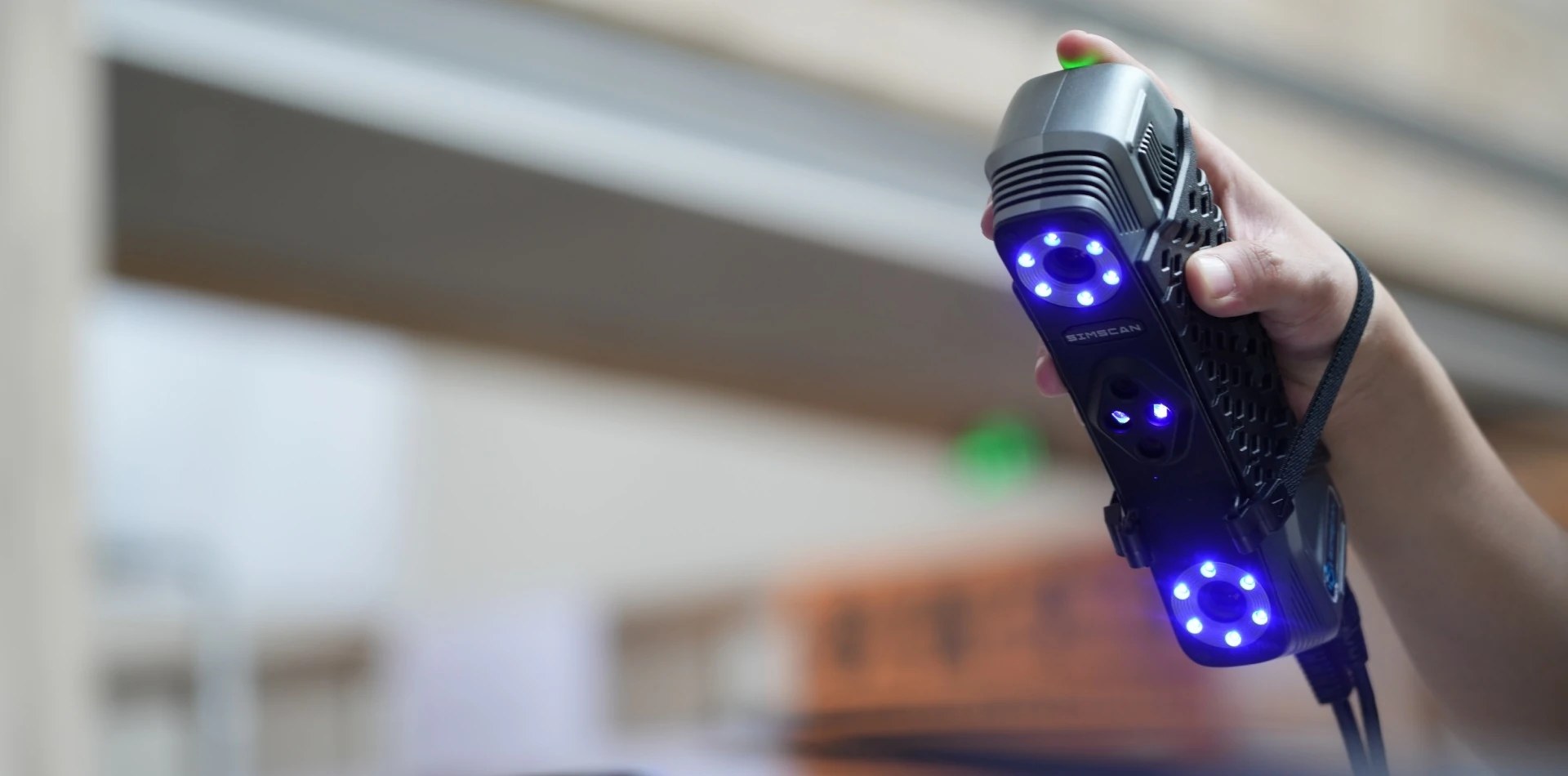

Flexible Modi für unterschiedliche Anforderungen

Der 3D-Laserscanner bietet drei Scanmodi, die sich unterschiedlichen Anforderungen anpassen. Einfach zu bedienen für Profis und Einsteiger, bewältigt er mühelos GD&T-Messungen, Baugruppenanalysen, Wartung, Umbauten und mehr.

Flexible Modi für unterschiedliche Anforderungen

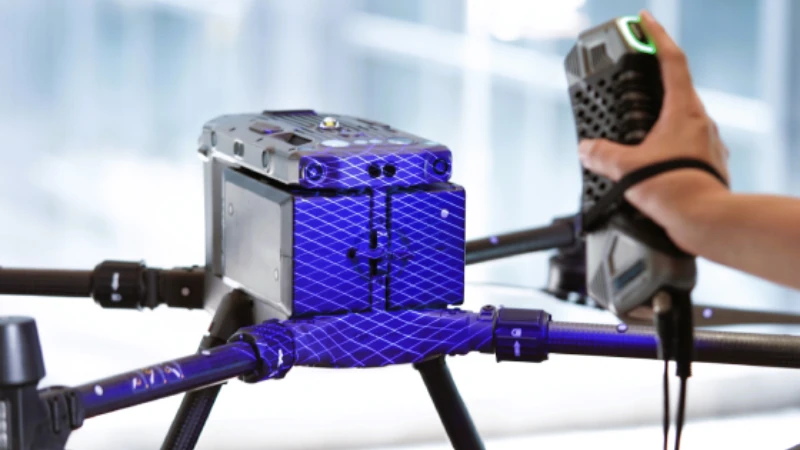

Ultraschnelles Scannen

Ultraschnelles Scannen

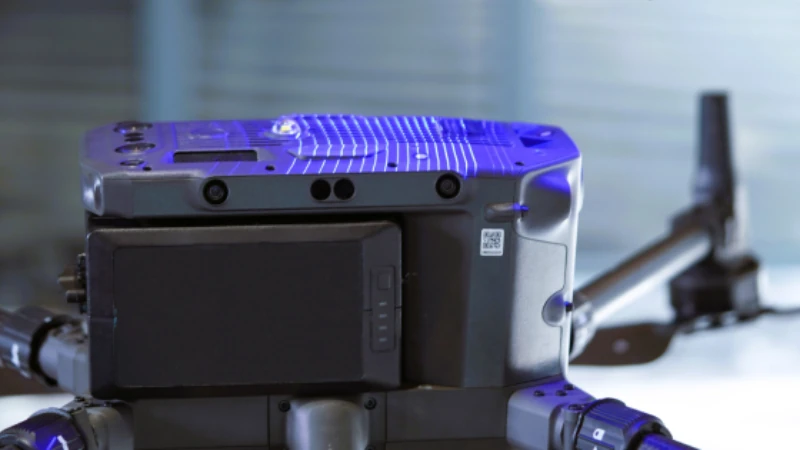

Hyperfeines Scannen

Hyperfeines Scannen

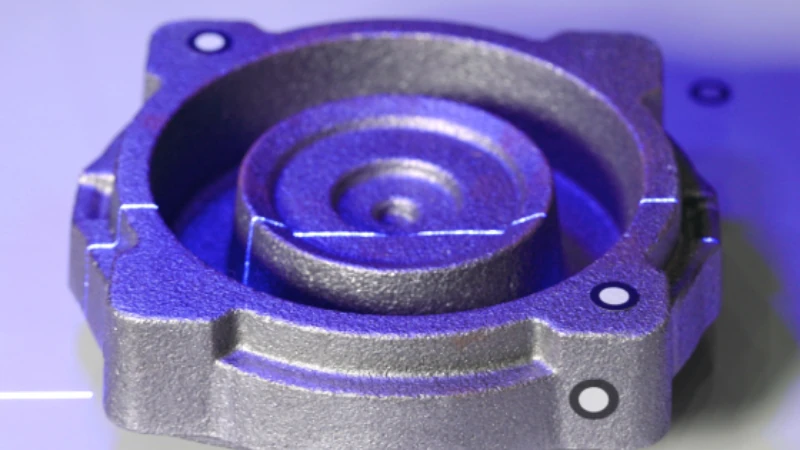

Tieflochscannen

Tieflochscannen

05 / AUTOMATISIERUNG

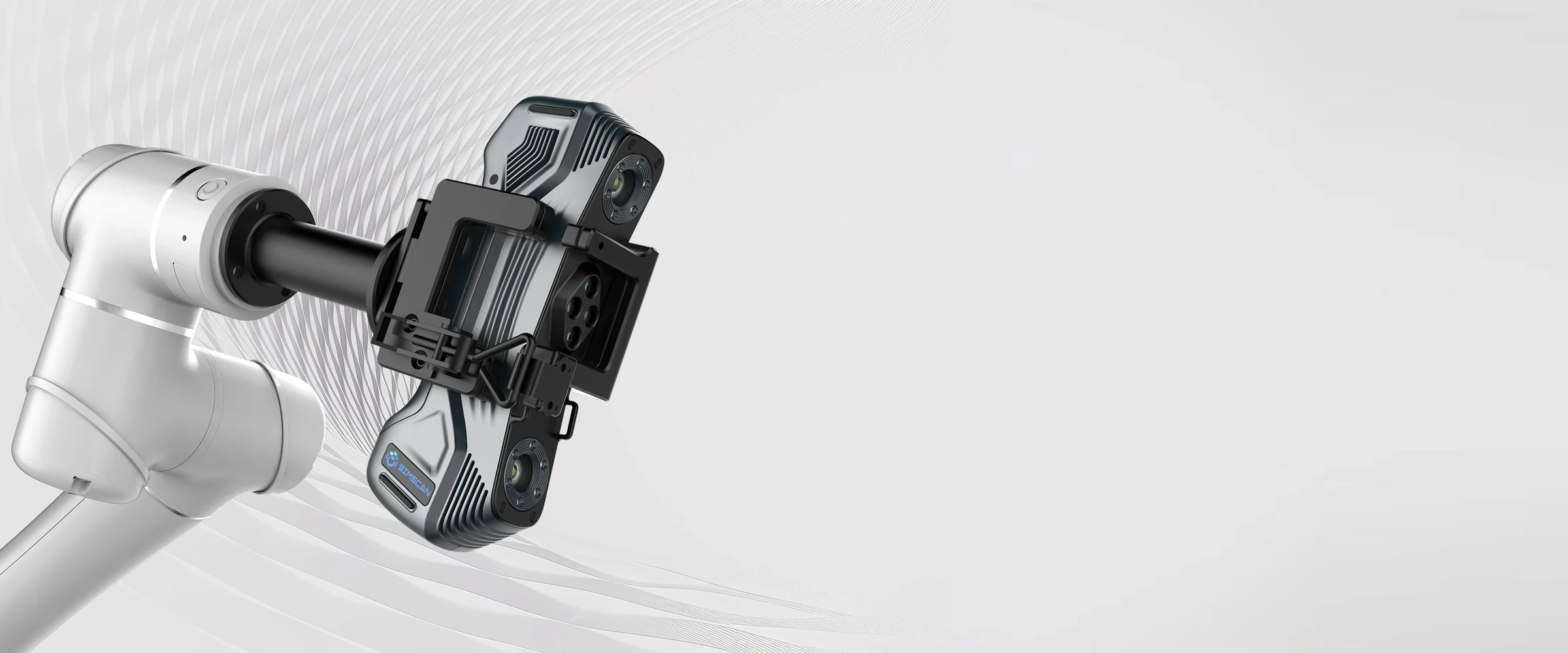

Automatisierte 3D-Messung

Automatisierte 3D-Messung

Der 3D-Scanner lässt sich in automatisierte 3D-Messsysteme von SCANOLOGY integrieren und ermöglicht kontinuierliche Prüfungen in hohen Stückzahlen. Dieser Aufbau beseitigt die Grenzen manueller Methoden und steigert die Effizienz in allen Phasen des Fertigungsprozesses erheblich.

AM-CELL C Series →

VIELFÄLTIGE ANWENDUNGEN

Vielfältige Anwendungen

Luft- und Raumfahrt – Bild hochladen

Luft- und Raumfahrt

Formenbau – Bild hochladen

Formenbau

Automobilindustrie – Bild hochladen

Automobilindustrie

Energie und Schwerindustrie – Bild hochladen

Energie und Schwerindustrie

Schienenfahrzeuge und Schiffe – Bild hochladen

Schienenfahrzeuge und Schiffe

Nicht-industrielle Bereiche – Bild hochladen

Nicht-industrielle Bereiche

SOFTWARE

DefinSight – Bild hochladen

Holen Sie das Beste aus dem 3D-Scannen heraus

DefinSight treibt den 3D-Scanner mit seiner All-in-One-Messtechnikplattform an und ermöglicht fortschrittliches 3D-Scannen und Prüfen. Die intuitive Oberfläche, hohe Kompatibilität und effiziente Datenverarbeitung arbeiten nahtlos mit dem Scanner zusammen und liefern eine schnellere, präzisere und sehr detaillierte Erfassung und Analyse von 3D-Daten.

Mehr erfahren →

06 / TECHNISCHE DATEN

Herstellerangaben.

Herstellertabelle mit erhaltenen Einheiten, Betriebsarten und Bedingungen. Die Übersetzung der Bezeichnungen wird fachlich geprüft.

ModellSIMSCAN 22 Gen2SIMSCAN 30 Gen2SIMSCAN 42 Gen2
ScanmodusUltraschnelles Scannen11 blaue Laserkreuze17 blaue Laserkreuze27 blaue Laserkreuze
Hyperfeines Scannen7 parallele blaue Laserlinien17 parallele blaue Laserlinien
Tieflochscannen1 zusätzliche blaue Laserlinie
Genauigkeit (1)bis 0,020 mm
Scanrate bis2.020.000 Messungen/s4.580.000 Messungen/s5.800.000 Messungen/s
Scanbereich bis650 mm × 550 mm700 mm × 600 mm
LaserklasseKlasse II (augensicher)
Auflösung bis0,020 mm
Volumetrische Genauigkeit (2)Standard0,015 mm + 0,035 mm/m
Mit MSCAN-L150,015 mm + 0,012 mm/m
Arbeitsabstand300 mm
Schärfentiefe550 mm
Ausgabeformate.stl, .obj, .ply, .asc, .igs, .txt, .mk2 usw.
SchnittstelleUSB 3.0
Abmessungen203 mm × 80 mm × 44 mm
Gewicht570 g
Betriebstemperatur-10℃ - 40℃
Luftfeuchtigkeit (nicht kondensierend)10 - 90% RH
PatenteCN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S, CN214149177U, CN214747767U, CN216115893U, CN114001671B, CN113470180B, CN113218417B, CN111833392B, CN115682981B, US10309770B2, US11060853B2, KR102096806B1, EP3907702B1
(1) Akkreditiert nach ISO 17025: nach VDI/VDE 2634 Teil 3 und JJF 1951 wird die Antastabweichung (Größe) (PS) bewertet.
(2) Akkreditiert nach ISO 17025: nach VDI/VDE 2634 Teil 3 und JJF 1951 wird die Kugelabstandsabweichung (SD) bewertet.

Quelle: offizielle Produktseite von SCANOLOGY. Genauigkeit, volumetrische Genauigkeit und Auflösung gelten unter den vom Hersteller angegebenen Bedingungen.

COMPUTER FÜR DIE ARBEIT

Computer für die Arbeit mit dem Scanner

Welchen Computer brauchen Sie für die Arbeit mit dem Scanner? SCANOLOGY nennt die folgenden Anforderungen für alle seine Scanner. Das Minimum ist die Untergrenze, damit die Software läuft. Die Empfehlung rät der Hersteller für flüssiges Arbeiten mit größeren Scans.

KomponenteAllgemeines MinimumAllgemeine Empfehlung
ProzessorIntel Core i7, 12. Generation oder neuerIntel Core i9, 13. Generation oder neuer
Arbeitsspeicher (RAM)Mindestens 32 GB DDR5Mindestens 64 GB DDR5
GrafikkarteDedizierte NVIDIA, mindestens 6 GB VRAMDedizierte NVIDIA, mindestens 12 GB VRAM
BetriebssystemWindows 10 oder Windows 11Windows 10 Pro oder Windows 11 Pro
SSDIn der Herstellertabelle nicht angegebenIn der Herstellertabelle nicht angegeben

Quelle: SCANOLOGY-FAQ zum erforderlichen Computer.

Konfigurations­vorschlag von 3D ING

Ein Arbeitsvorschlag, keine offizielle Einzelanforderung des Modells. VRAM ist der Grafikspeicher und nicht dasselbe wie RAM. SSD-Kapazitäten sind ein Vorschlag von 3D ING.

ModellSIMSCAN 22 Gen2SIMSCAN 30 Gen2SIMSCAN 42 Gen2
ProzessorIntel Core i9, ab 13. Gen.Intel Core i9, ab 13. Gen.Intel Core i9, ab 13. Gen.
Arbeitsspeicher (RAM)64 GB DDR564 GB DDR564 GB DDR5
Grafik (VRAM)NVIDIA RTX, 12 GB VRAMNVIDIA RTX, 12 GB VRAMNVIDIA RTX, 12 GB VRAM
NVMe SSD1 TB1 TB2 TB
BetriebssystemWindows 11 ProWindows 11 ProWindows 11 Pro
Veröffentlichte SystemanschlüsseUSB 3.0USB 3.0USB 3.0
ZweckKabelgebundene Erfassung kleiner und mittelgroßer Teile.Tägliches Scannen und Maßprüfung.Speicherreserve für größere Serien und detaillierte Scans.
HinweisFür große Scansammlungen oder dichte Netze 2 TB SSD und 128 GB RAM erwägen.Bei häufiger Archivierung großer Projekte eine größere SSD wählen.128 GB RAM und 16 GB VRAM sind eine Zusatzoption für große Netze, keine Pflichtanforderung des Scanners.

Die Konfiguration ist ein Arbeitsvorschlag für den erwarteten Projektumfang. SCANOLOGY veröffentlicht allgemeine Mindest- und Empfehlungsanforderungen; separat offiziell bestätigte Anforderungen für dieses Modell sind in den geprüften Quellen nicht angegeben. Vor der Wahl des Computers prüfen wir die Kompatibilität mit dem konkreten Messsatz und der eingesetzten Software.
