SCANOLOGY / OPTIČNI SLEDILNI SISTEM

6D Pose Tracking System

Sledenje v 6 prostostnih stopnjah, sproščena natančnost.

Video: SCANOLOGY

01 / POUDARKI

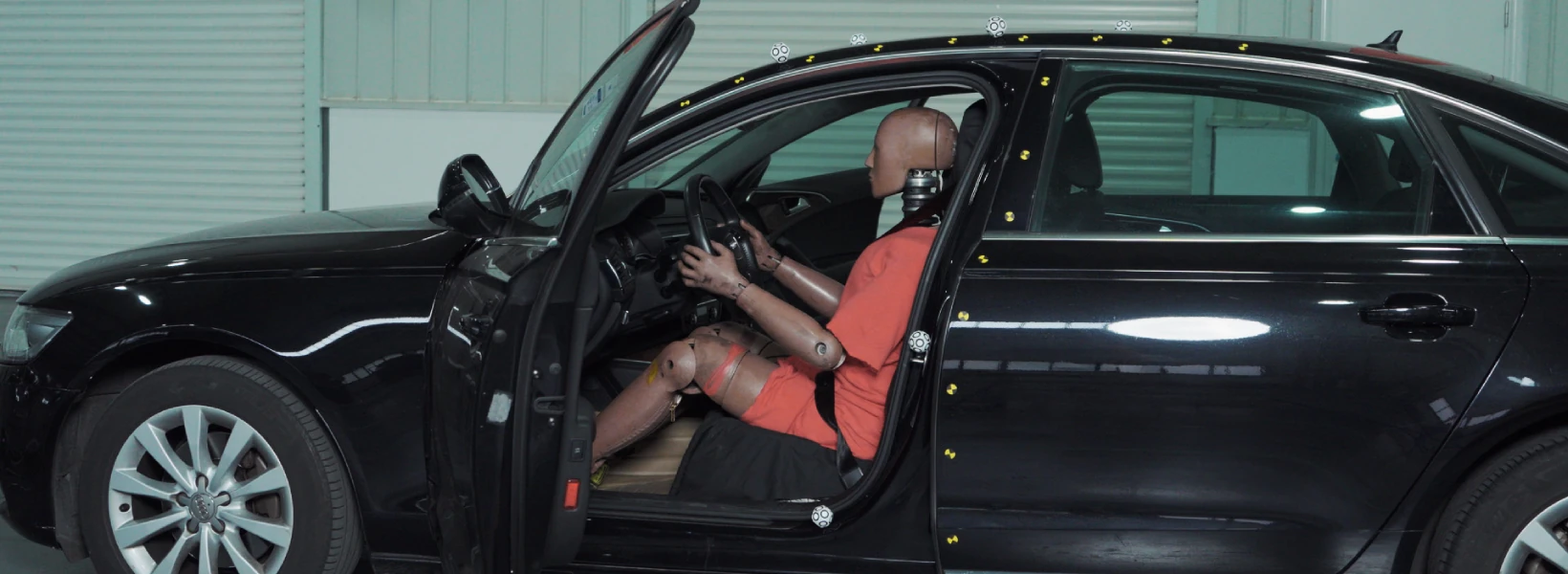

Sistem za sledenje 6D-položaju

Najnovejši sistem SCANOLOGY za sledenje 6D-položaju, ki ga sestavljajo sledilniki, prilagojeni adapterji, sonda in namenska 3D-programska oprema, je zasnovan za sledenje v šestih prostostnih stopnjah (6DoF) v celotnem vidnem polju. Temelji na napredni tehnologiji stereo vida za določanje položaja in optičnem sledenju, v realnem času zagotavlja visoko natančne podatke ter presega omejitve klasičnih 3D-koordinatnih meritev.

Z naprednim algoritmom dinamične kompenzacije sistem natančno sledi odstopanjem položaja tudi v okoljih z vibracijami ali v zahtevnih okoljih. Zato je zanesljivo orodje za uporabo, kot so trčni preizkusi, montaža letalske opreme, kalibracija robotov in popravek absolutne natančnosti, ter zagotavlja odlično učinkovitost in doslednost meritev položaja.

Sistem za sledenje 6D-položaju
Sistem za sledenje 6D-položaju

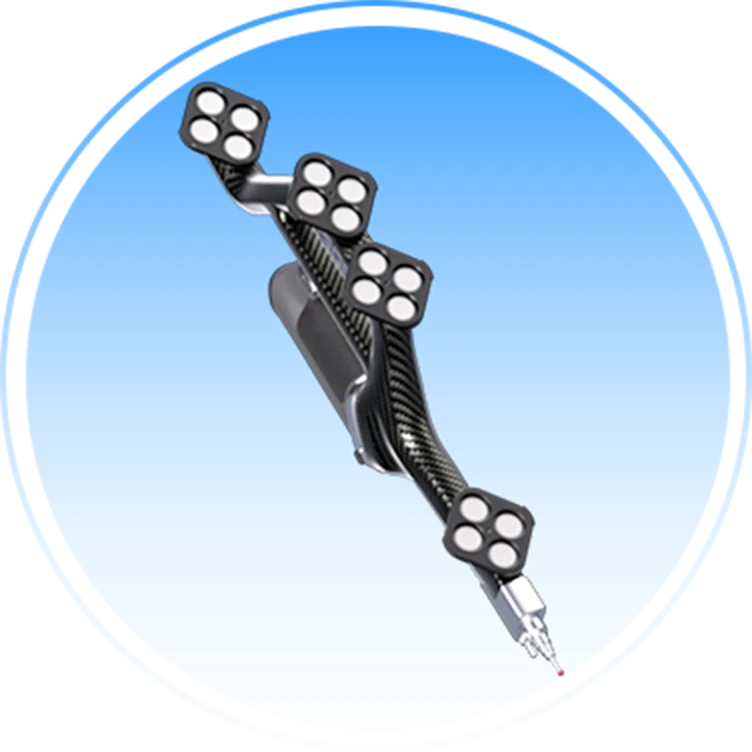

Sonda

Sonda

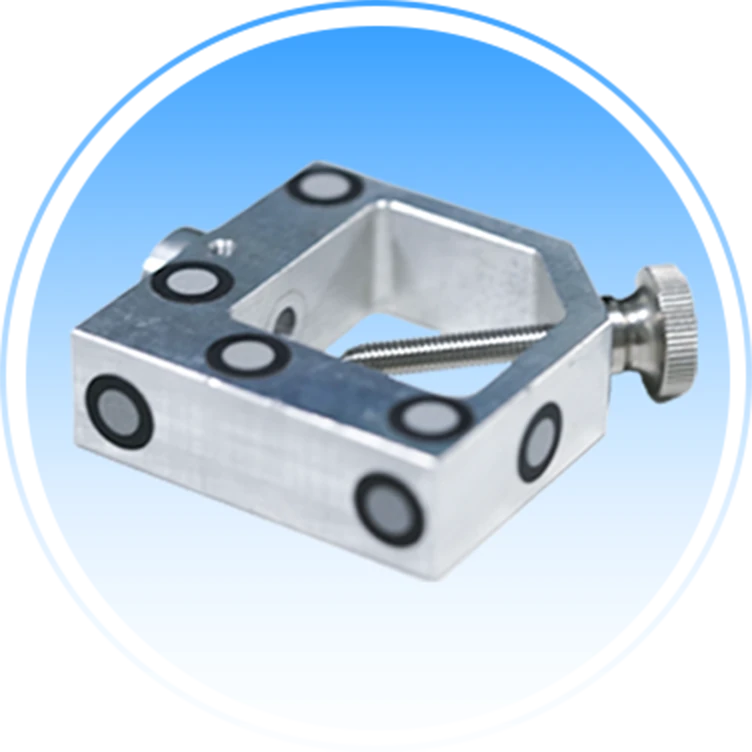

Prilagojeni adapterji

Prilagojeni adapterji

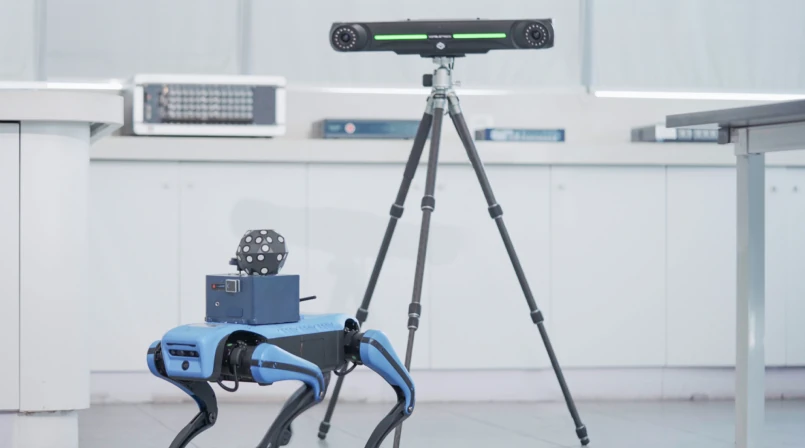

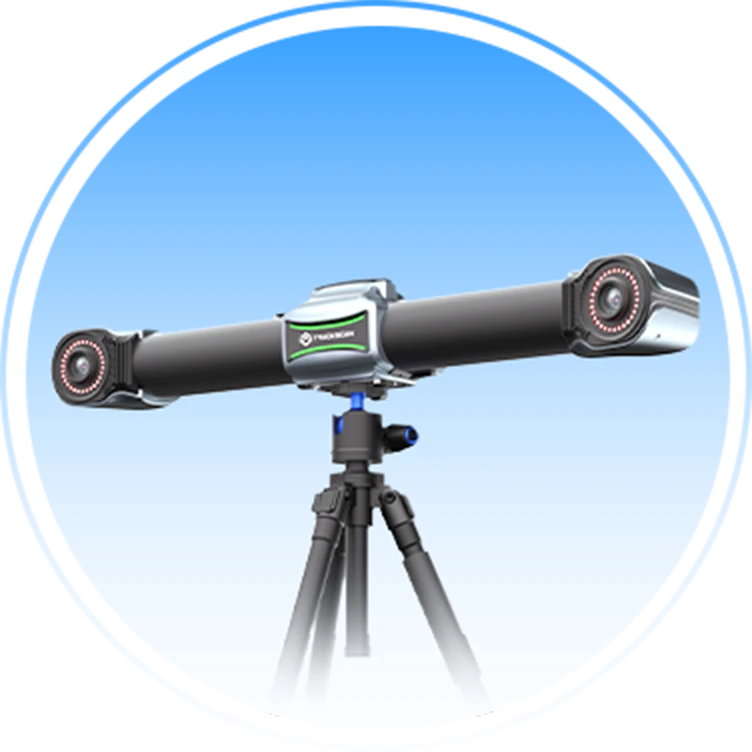

Sledilnik

Sledilnik

02 / FUNKCIJE

Izkusite zmogljivost sistema za sledenje 6D-položaju

Dosezite sledenje 6DoF v celotnem vidnem polju in omogočite visoko učinkovito industrijsko merjenje.

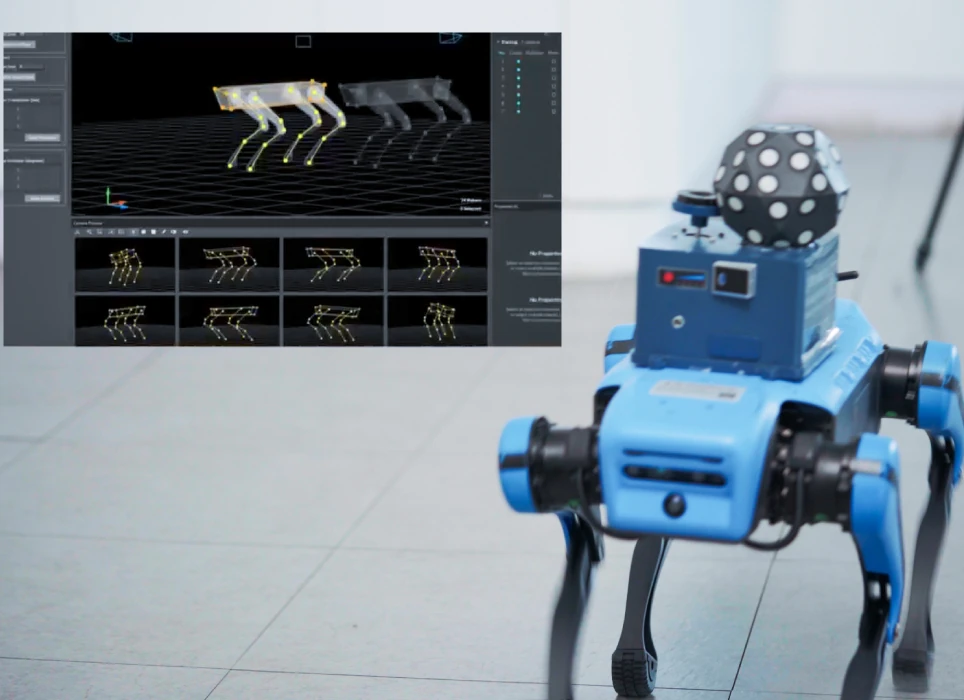

Sledenje 6DoF

Sledenje 6DoF

V realnem času zajemite celoten 3D-položaj (X, Y, Z) in usmerjenost (naklon, nagib in zasuk) predmetov. Statično spremljanje položaja se tako spremeni v dinamično spremljanje lege, kar omogoča celovit nadzor.

Preprosto sledenje več tarčam

Preprosto sledenje več tarčam

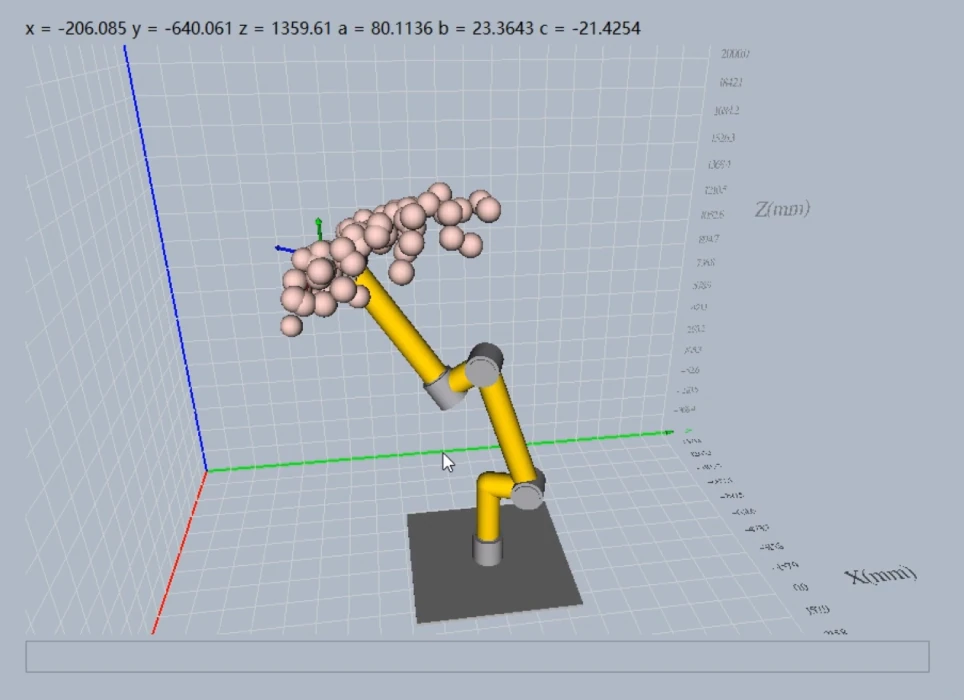

Napredni algoritmi in široko območje sledenja omogočajo hkratno sledenje več tarčam z enega položaja ter učinkovit zajem in analizo položajev. Pri popravku absolutne natančnosti robotov sledi končnim efektorjem in več osem, kar izboljša natančnost in učinkovitost.

Dinamično sledenje in prilagajanje

Dinamično sledenje in prilagajanje

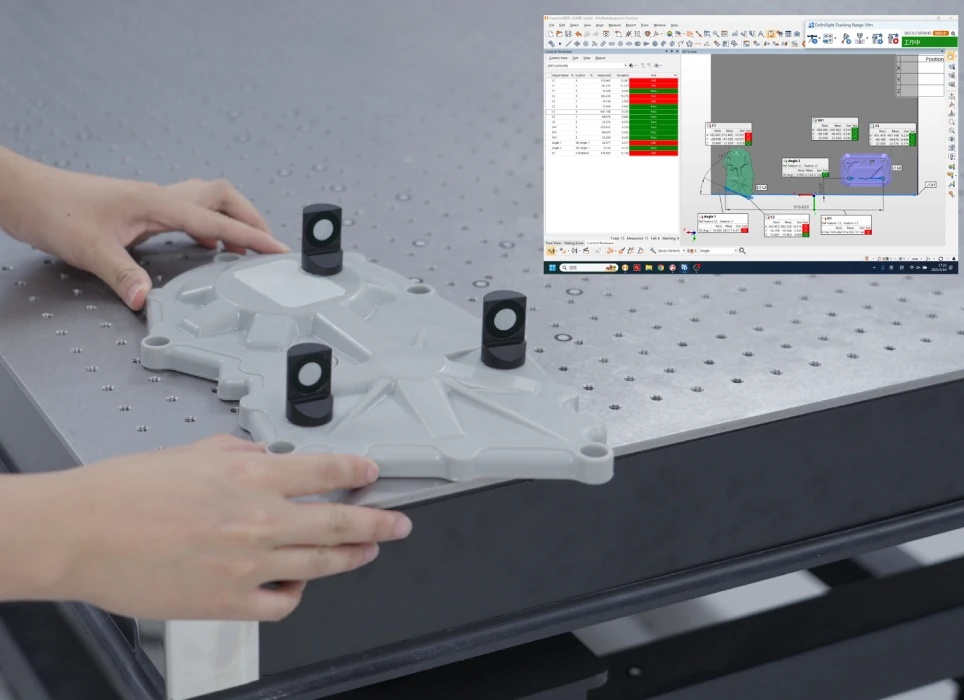

Sistem v realnem času sledi položajem in z izjemno natančnostjo vodi postopke, kot je montaža delov. Pomaga sproti popravljati odstopanja položaja, zmanjšuje napake in ponovno delo ter povečuje učinkovitost proizvodnje in znižuje stroške.

Kompakten, prenosen in prilagodljiv

Kompakten, prenosen in prilagodljiv

Sistem je lahek, prenosen in stabilen ter zasnovan za delo v zahtevnih okoljih. Priklopi se in deluje ter se brez truda prilagodi različnim merilnim nalogam. S prilagojenimi adapterji se brezhibno prilagodi različnim značilnostim.

Dinamična kompenzacija vibracij

Dinamična kompenzacija vibracij

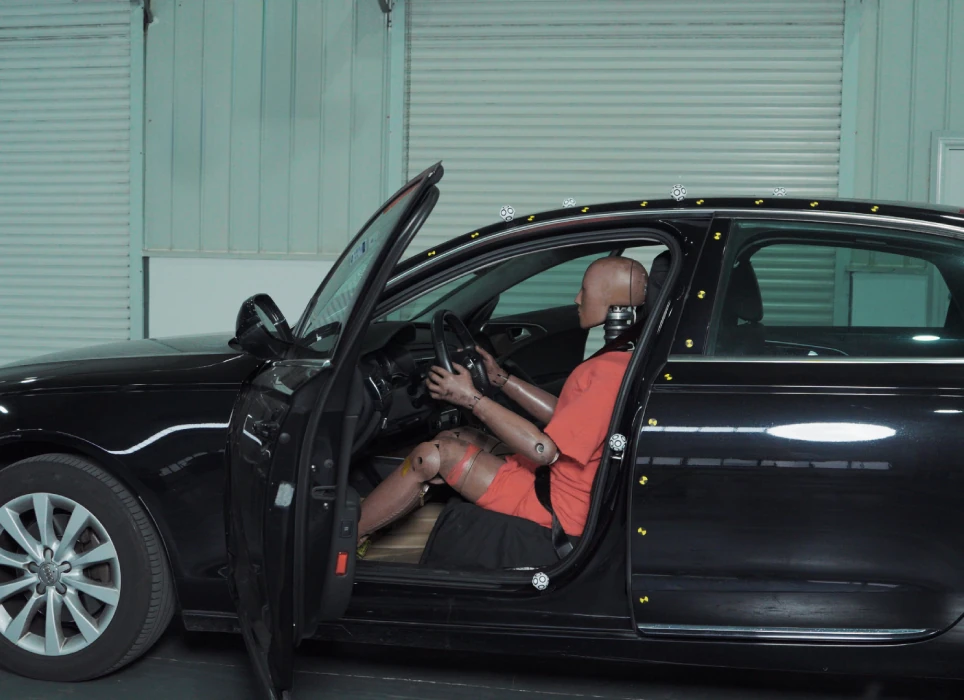

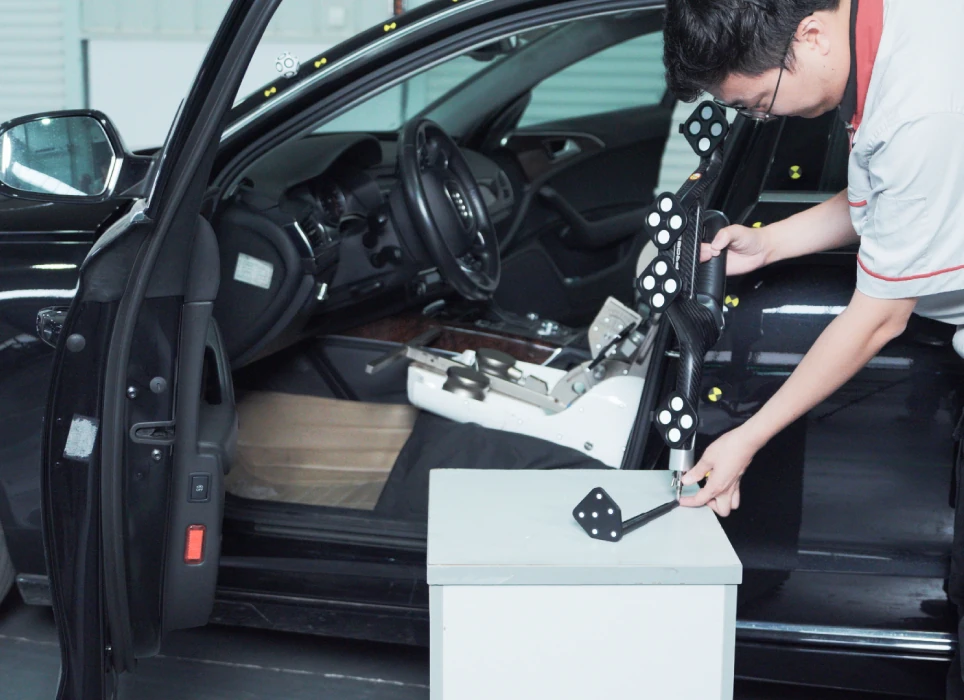

Sistem je zasnovan za visoko zmogljivost med gibanjem ali vibracijami in z referenčnimi točkami odpravi premike. Pri trčnih preizkusih v realnem času sledi gibanju vozila, filtrira motnje in natančno določi ključne položaje, kot je točka H, za nastavitev položaja sedeža in drže lutke.

Varen in razširljiv

Varen in razširljiv

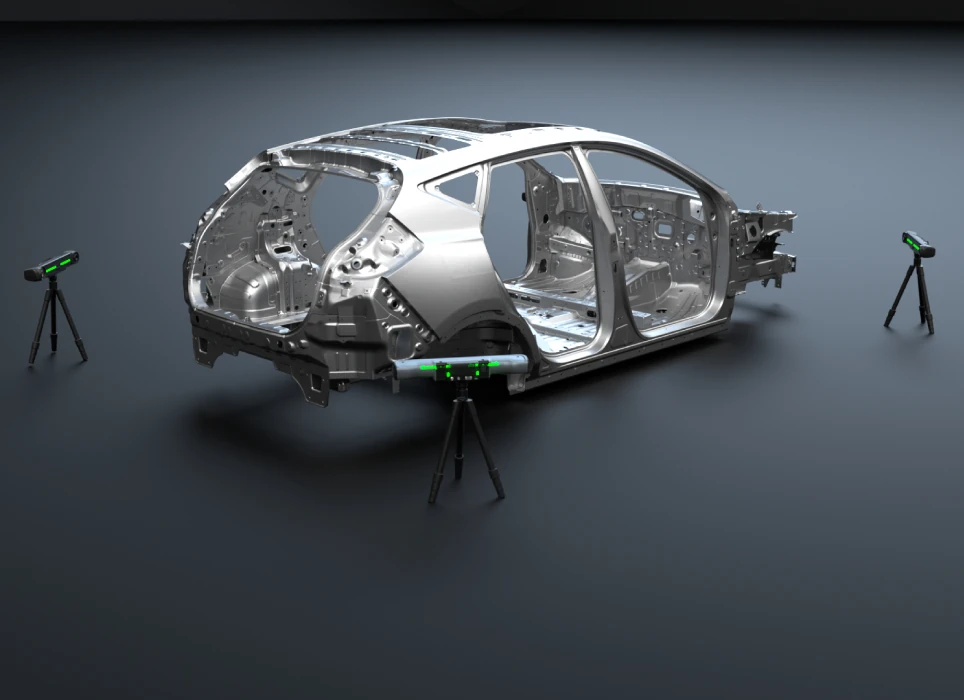

Pametno optično sledenje omogoča varno, brezkontaktno sledenje položajem. Sistem podpira postavitve z več sledilniki za razširitev območja sledenja, zato je idealen za sledenje v velikem merilu.

03 / ZAČNITE

Ste pripravljeni začeti?

Na novo zgradite naš 3D-svet z najnaprednejšim sistemom za 3D-skeniranje.

04 / VIDEO

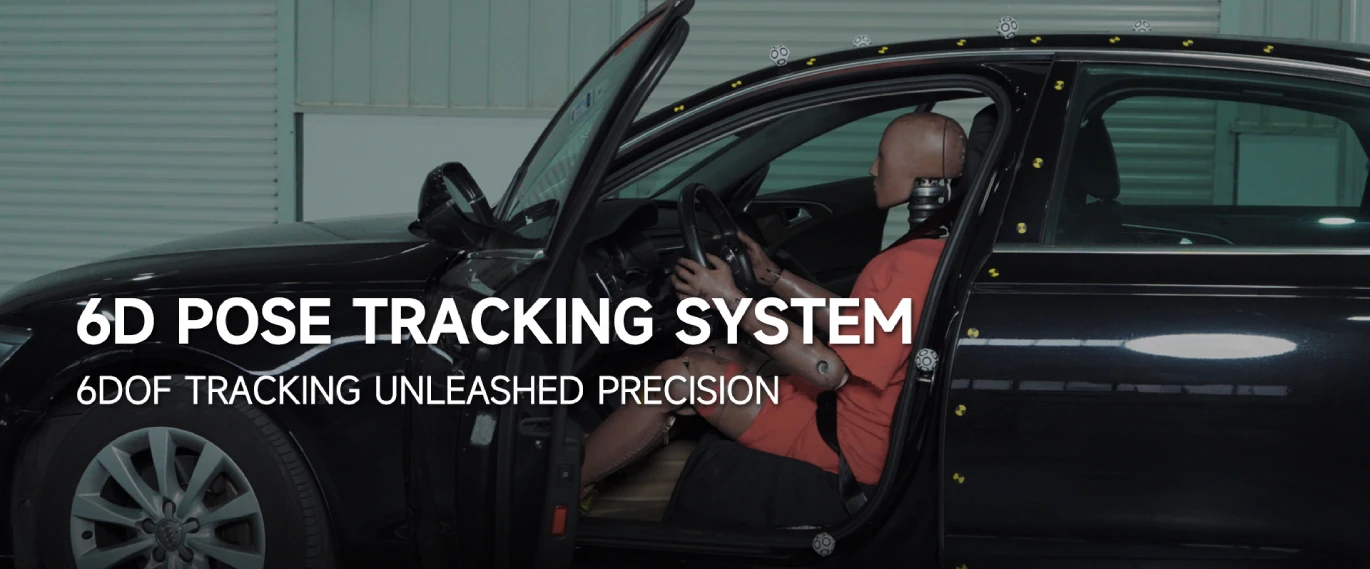

Video sistema za sledenje 6D-položaju

Video sistema za sledenje 6D-položaju

Oglejte si video →

05 / UPORABA

Področja uporabe

Letalstvo in vesoljska industrija

3D-skener se odlikuje pri kontroli kakovosti z natančnim pregledom napak, mer in površinske obdelave komponent. Omogoča tudi hiter zajem zapletenih geometrij za hitro izdelavo prototipov, kar pomembno prispeva k večji učinkovitosti, kakovosti in varnosti v letalski proizvodnji in vzdrževanju.

Avtomobilska industrija

Ta ročni 3D-skener omogoča natančen zajem avtomobilskih komponent za hitro izdelavo prototipov in podpira kontrolo kakovosti z odkrivanjem napak in zagotavljanjem skladnosti s standardi. Pomaga tudi pri prilagoditvah, vzdrževanju in montaži ter povečuje produktivnost in inovativnost v avtomobilski industriji.

Energetika in težka industrija

Prenosni 3D-skener ponuja napredne zmogljivosti skeniranja za vetrne turbine, hidravlične elektrarne in gradbeno mehanizacijo. Omogoča natančno skeniranje in podrobno 3D-modeliranje komponent ter podpira načrtovanje vzdrževanja, odkrivanje napak in optimizacijo delovanja.

Železniški promet in ladje

Laserski 3D-skener SCANOLOGY omogoča natančno skeniranje in modeliranje železniških tirov, delov vlakov, ladijskih trupov, propelerjev in komponent motorjev. Podpira načrtovanje vzdrževanja, odkrivanje napak, kontrolo kakovosti in preverjanje montaže ter prispeva k večji produktivnosti, varnosti in zanesljivosti v železniškem in pomorskem prometu.

Orodjarstvo

Ta 3D-skener predmetov z vrhunskimi zmogljivostmi skeniranja poenostavi oblikovanje, kontrolo in popravila orodij. Omogoča hiter zajem zapletenih podrobnosti za izboljšave zasnove in natančne kontrole, kar zmanjša ponovno delo in odpadke. Ko so potrebni vzdrževanje ali popravila, skener pomaga prikazati napake in načrtovati natančna popravila, s čimer podaljša življenjsko dobo orodij in zagotovi brezhibno delovanje.

Neindustrijska področja

Ročni 3D-skener služi različnim področjem, kot so zdravstvo, kiparstvo, izobraževanje in raziskave ter zabava. Pomaga pri načrtovanju operacij, digitalnem kiparjenju, preučevanju predmetov dediščine ter izdelavi rekvizitov in modelov za filme in igre. Zaradi vsestranskosti, natančnosti in preprostosti uporabe je nepogrešljiv za spodbujanje inovacij in praktične uporabe na teh raznolikih področjih.

06 / 3D-SKENERJI

Visokotehnološki 3D-skenerji

Ročni 3D-skenerji SCANOLOGY poganjajo storitve 3D-skeniranja. Ti instrumenti zajamejo natančne oblake točk, ki jih je mogoče triangulirati v poligonsko mrežo ali datoteko STL. Zaradi visoke natančnosti, vsestranskosti in prenosnosti izpolnijo različne projekte 3D-skeniranja na meroslovni ravni.

07 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

Serija NimbleTrackSerija TrackScan Sharp
Razdalja sledenja3,2 m8,5 m
Frekvenca sledenja90 Hz100 Hz
Natančnost sledenja0,064 mm (3,2 m)0,048 mm (3,5 m)
0,069 mm (5,2 m)
AdapterPo meri
Delovna temperatura-10‒40 °C
Delovna vlažnost (brez kondenzacije)10-90 % RH
PovezavaUSB 3.0, omrežni vmesnik, Wi-Fi
PatentiCN211121096U, CN210567185U, CN111678459B, CN114001696B, CN114554025, CN113514008B, CN114627249B, CN112867136B, CN218103220U, CN218103238, CN113340234B, CN112964196B, CN115289974B, CN113188476B, CN218411072U, CN115325959B U, CN307756797SB, CN114205483B CN218584004U, CN115661369B, CN218734448U, CN115493512B, CN110992393, CN113432561B, CN219834226U, CN219829788U, CN116244730B, CN116206069, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, US11493326B2, CN109000582BCN109000582B, CN110992393B, CN111678459B, CN111694665B, CN11280 CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN11347 CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, 2002B, CN112867136B, 3034B, CN113514008B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN11569 CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN21056 CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN21858 0333B, CN115695763B, 7185U, CN211121096U, 4004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP390770 US10309770B2, US11060853B2, US11493326B2 2B1, KR102096806B1,

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.
