SCANOLOGY / OPTIČNI SLEDILNI SISTEM

TrackScan Sharp

Natančno merjenje velikih prostornin brez omejitev.

Video: SCANOLOGY

01 / POUDARKI

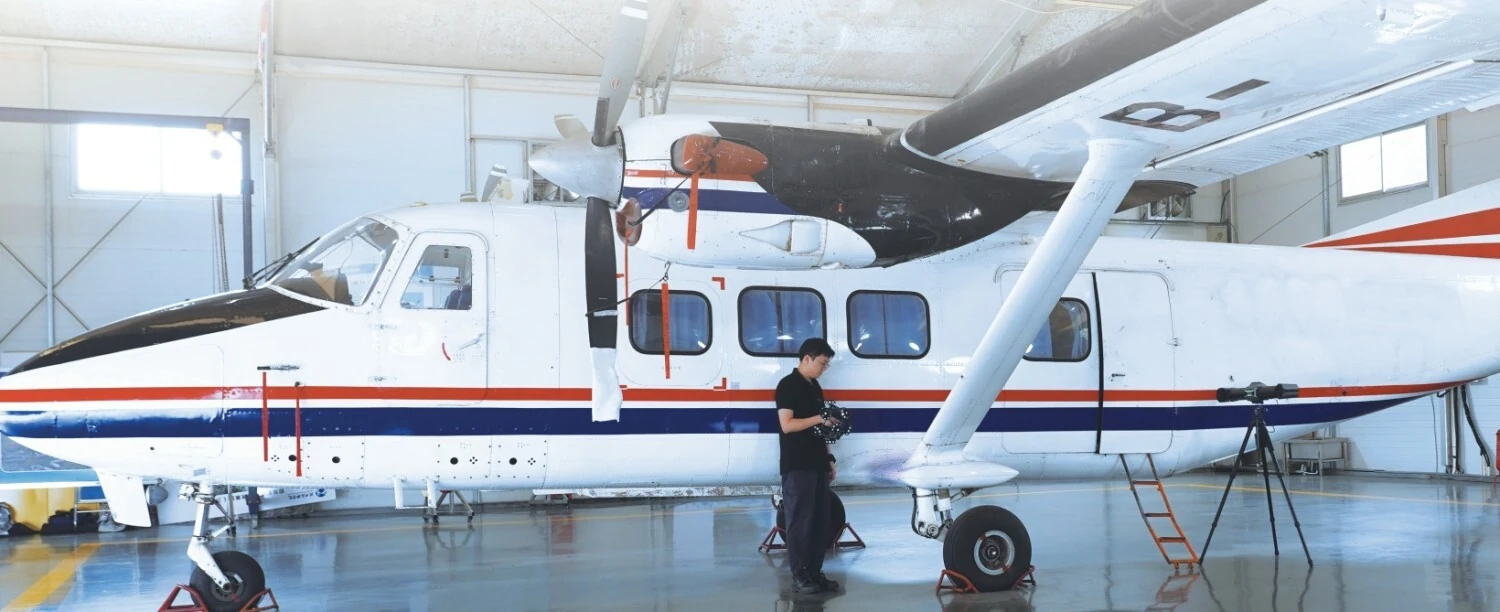

Optični 3D-sistem za skeniranje TrackScan Sharp

Optični 3D-sistem za skeniranje TrackScan Sharp s 25-megapikselnimi industrijskimi kamerami in zmogljivimi vgrajenimi procesorji za robno računalništvo je posebej zasnovan za hitro merjenje velikih delov na veliki razdalji. Optične meritve dvigne na novo raven z razdaljo sledenja do 8,5 metra in visoko natančnim merilnim območjem 135 m³ ter omogoča zmogljivo merilno izkušnjo.

Merilni sistem odlikujejo zmogljive lastnosti, med njimi 99 laserskih linij in hitrost merjenja do 6 milijonov meritev/s, ki zagotavljajo zelo natančne in zanesljive rezultate.

Kot tretja generacija tehnologije SCANOLOGY s pametnim in brezžičnim 3D-skeniranjem je TrackScan Sharp v celoti napajan z baterijami in podpira brezžični prenos podatkov, kar uporabnika osvobodi kablov in omogoča tekoče skeniranje v vsakem okolju.

TrackScan Sharp

02 / FUNKCIJE

Robno računalništvo

Robno računalništvo

Stabilna struktura s tehnologijo CFFIM
6.000.000 meritev/s
135 m³ · sledenje 8,5 m
99 modrih laserskih linij
25-MP kamera

03 / SLEDENJE

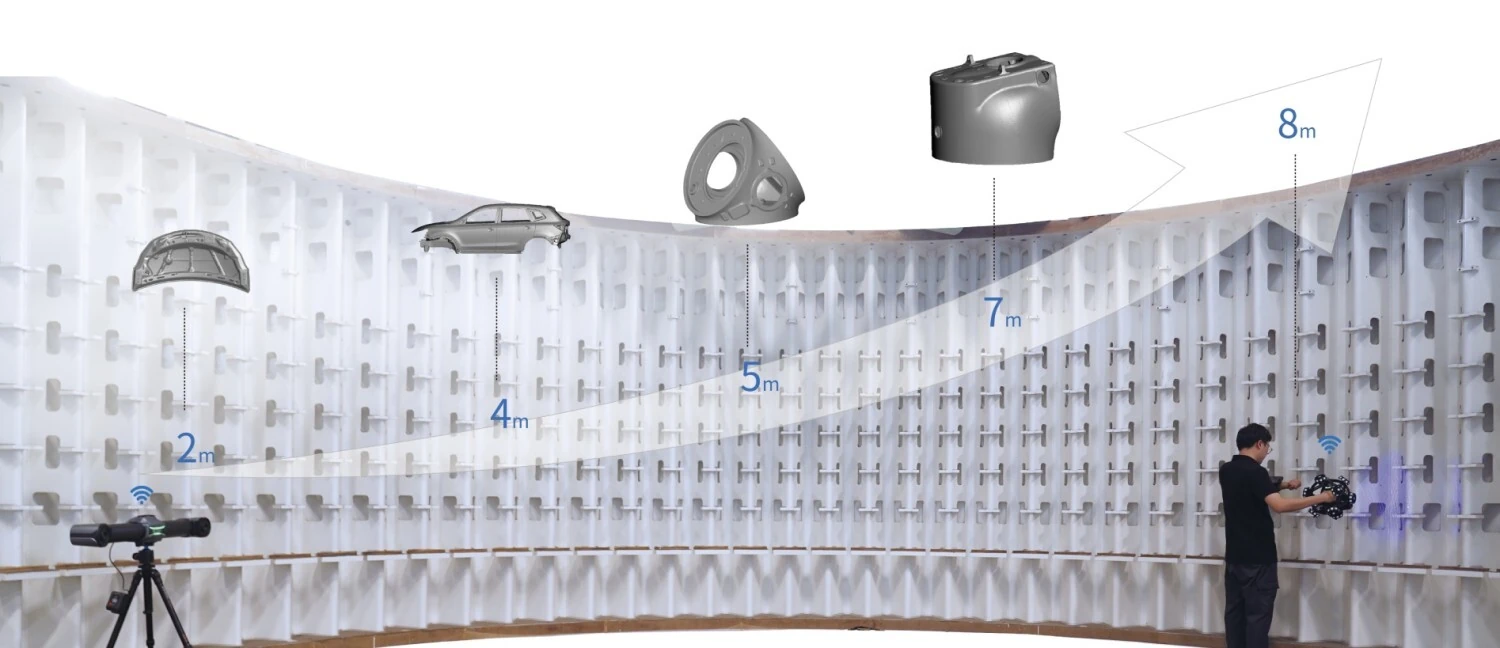

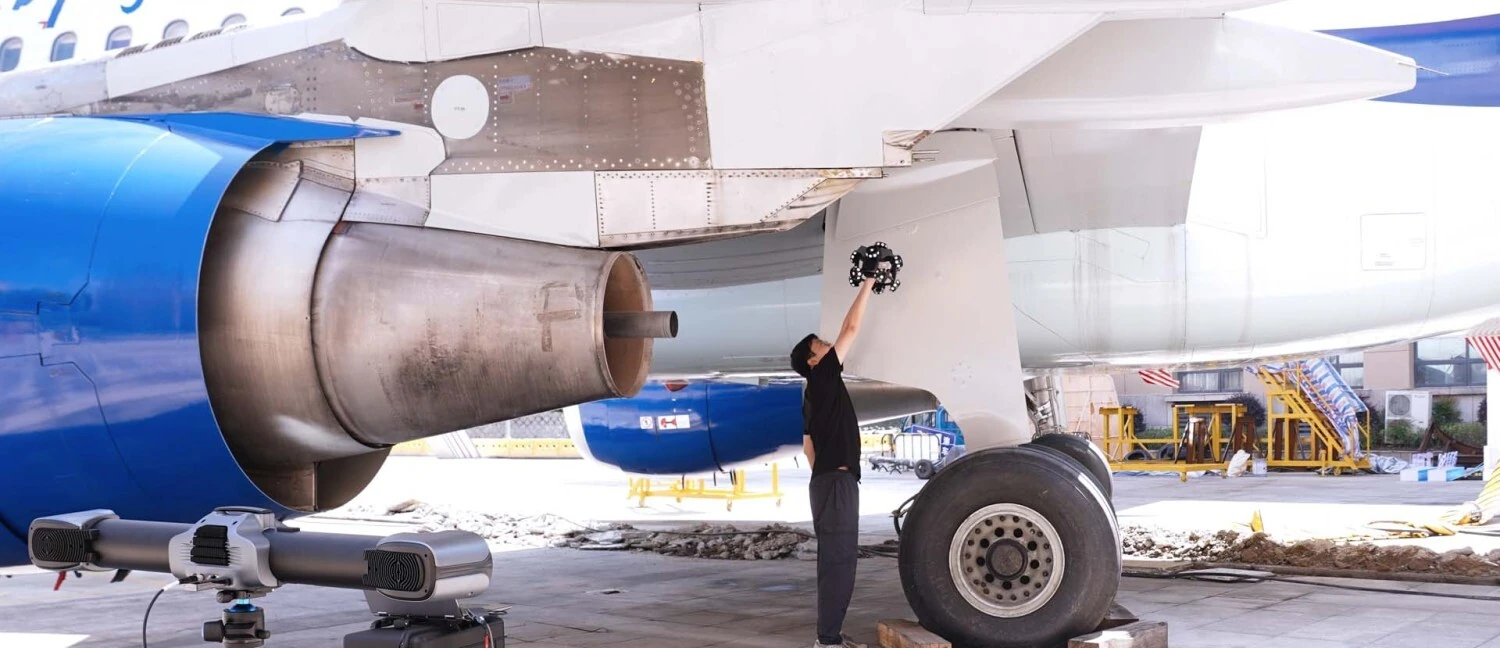

Sledenje na veliki razdalji in v veliki prostornini

TrackScan Sharp uporablja dinamični prilagodljivi algoritem LED in veliko globinsko ostrino na dolge razdalje, ki podpirata največjo razdaljo sledenja kar 8,5 metra. Uporabnikom omogoča, da brez truda rešujejo najrazličnejše izzive, vključno z merjenjem velikih delov v letalstvu, energetiki in težki industriji. Industrijsko visoko natančno merilno območje 135 m³ in območje skeniranja 233 m³ sta mogoča zaradi velike prostornine sledenja, zmogljivega algoritma robne kalibracije in stabilne strukture. Odpravi potrebo po pogostem premikanju sledilnikov in omogoča učinkovito merjenje velikih komponent z enega položaja.

Sledenje na veliki razdalji
Sledenje v veliki prostornini

04 / BREZŽIČNO DELO

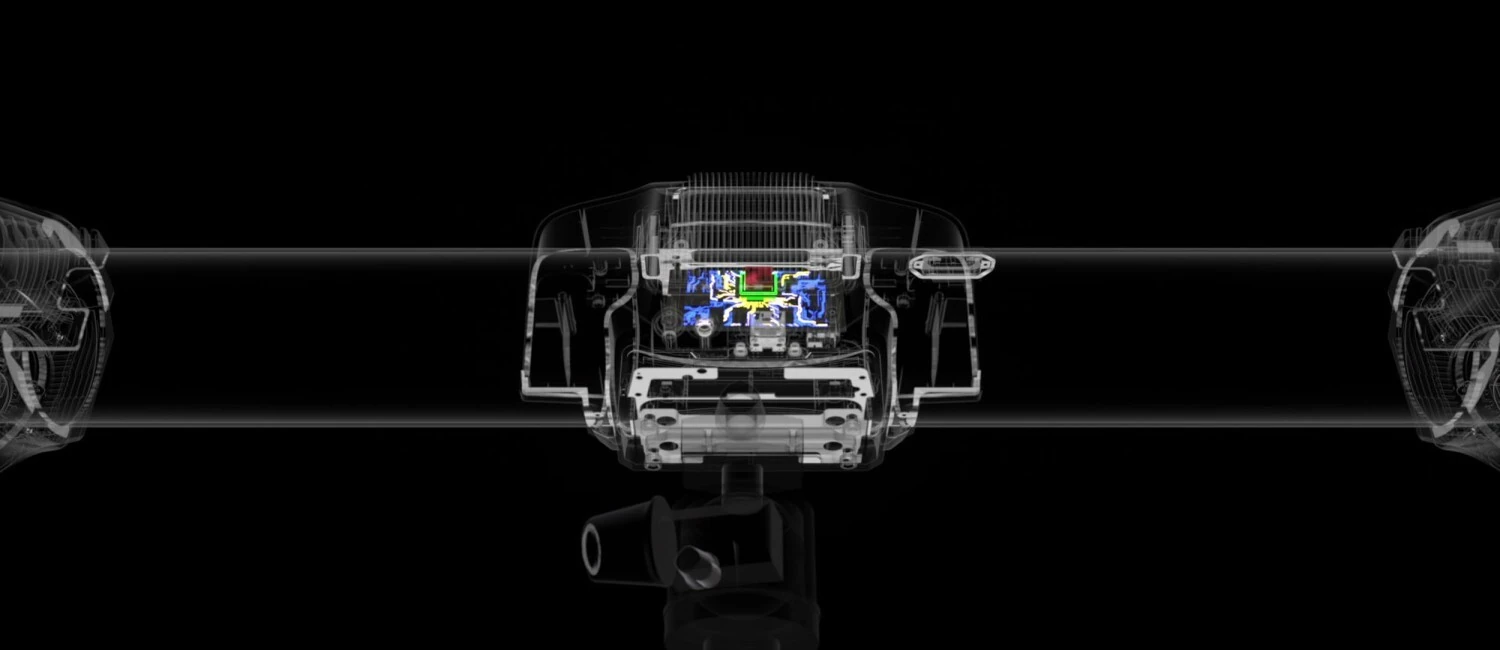

Brezžično in preprosto 3D-skeniranje

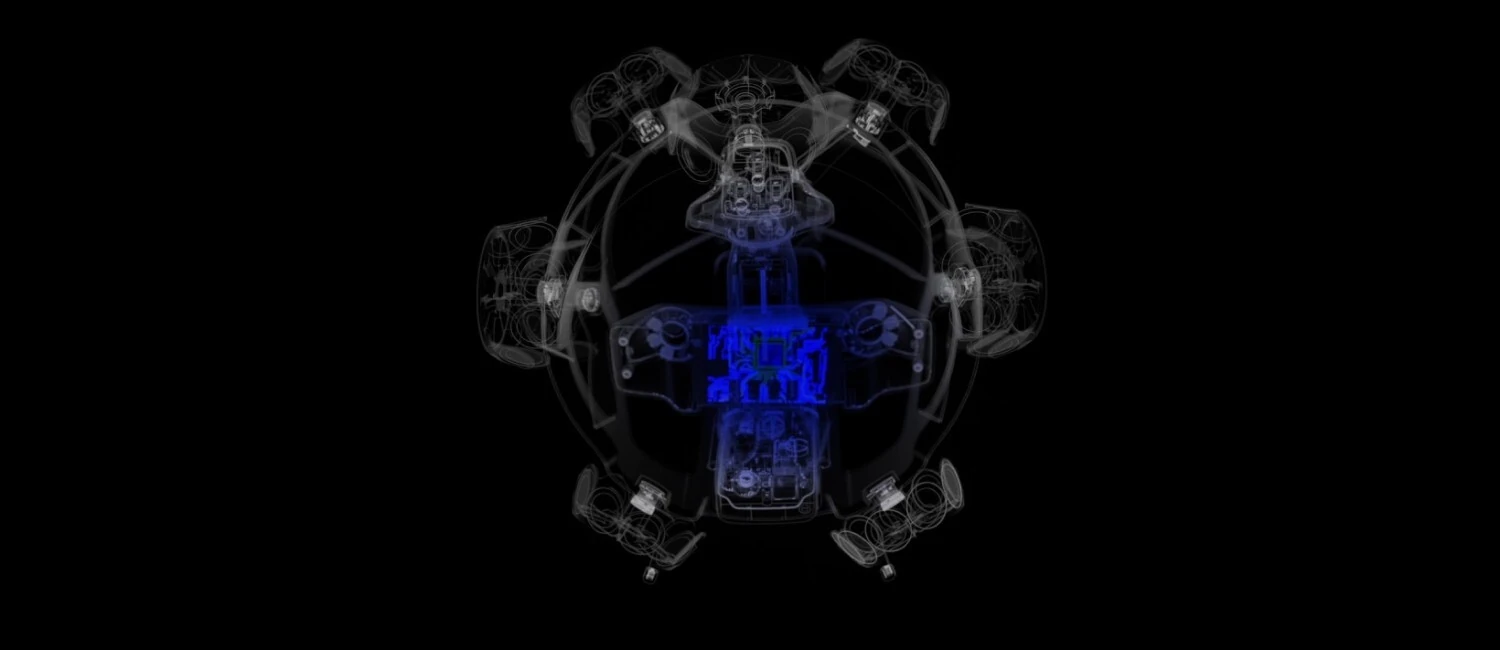

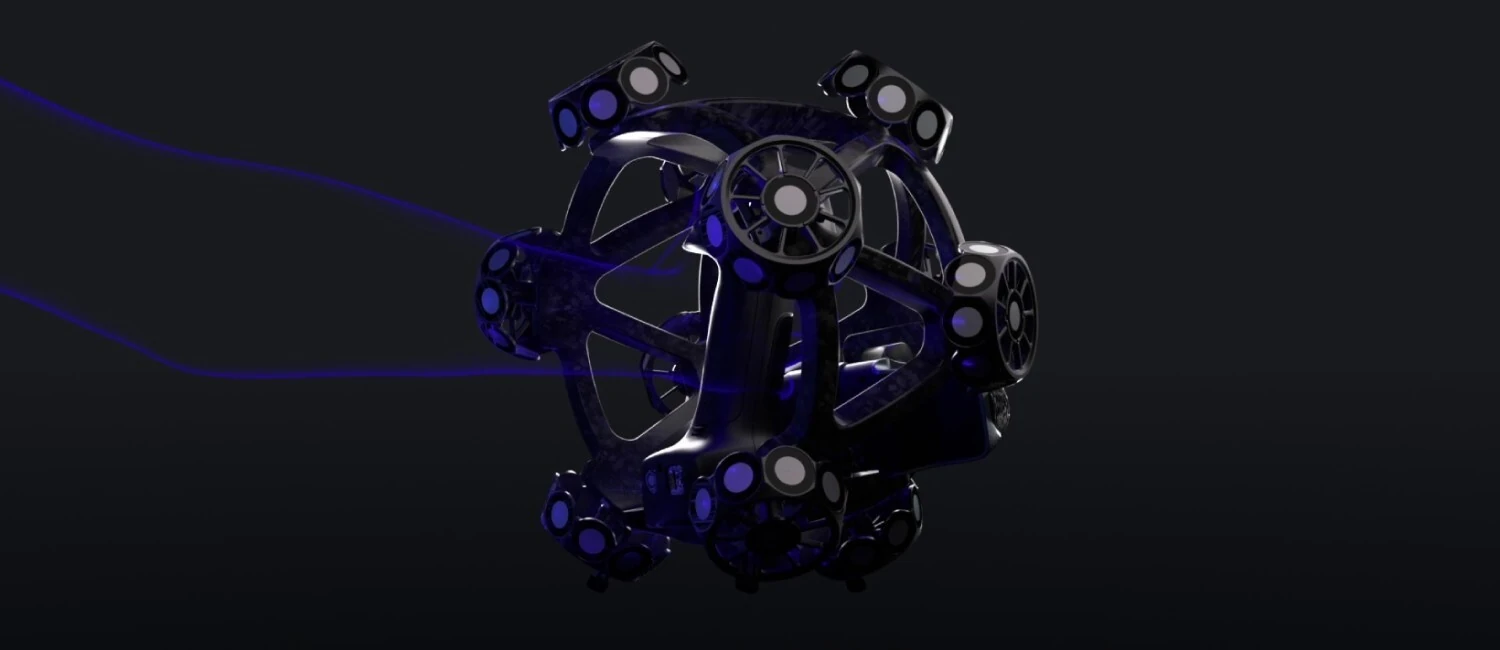

Brezžični sistem

Brezžični sistem

3D-skener in optični sledilnik imata zmogljiva vgrajena procesorja za robno računalništvo, ki slike in podatke obdelujeta v realnem času in oddajata 3D-koordinate. Skupaj z baterijami in zunanjimi brezžičnimi omrežnimi karticami omogočata brezžično merjenje predmetov.

Priklopi in uporabi

Priklopi in uporabi

Sistem se ob vklopu samodejno poveže, brez zapletenih nastavitev, in takoj začne skenirati.

Uporabniku prijazno upravljanje

Uporabniku prijazno upravljanje

Uporabniku prijazni gumbi so preprosti za upravljanje ter omogočajo prilagodljivo in prosto 3D-skeniranje.

05 / ZMOGLJIVOST

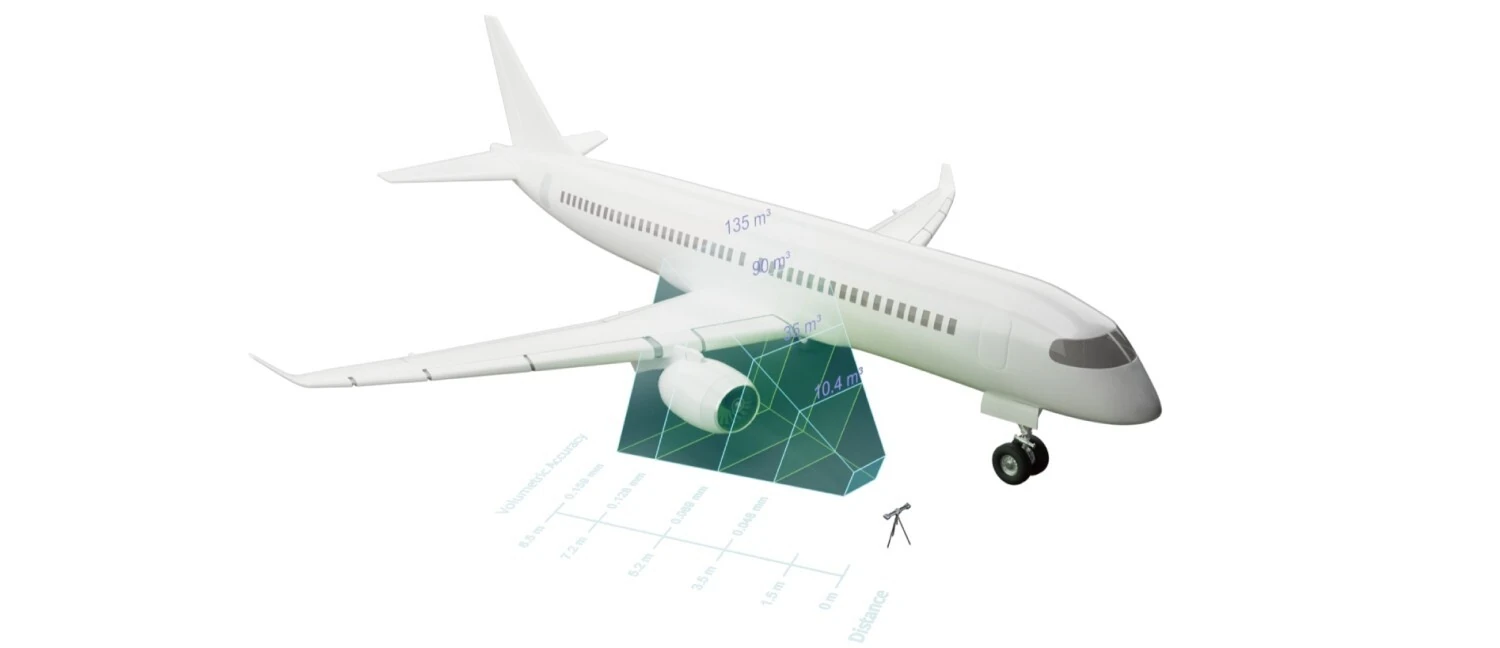

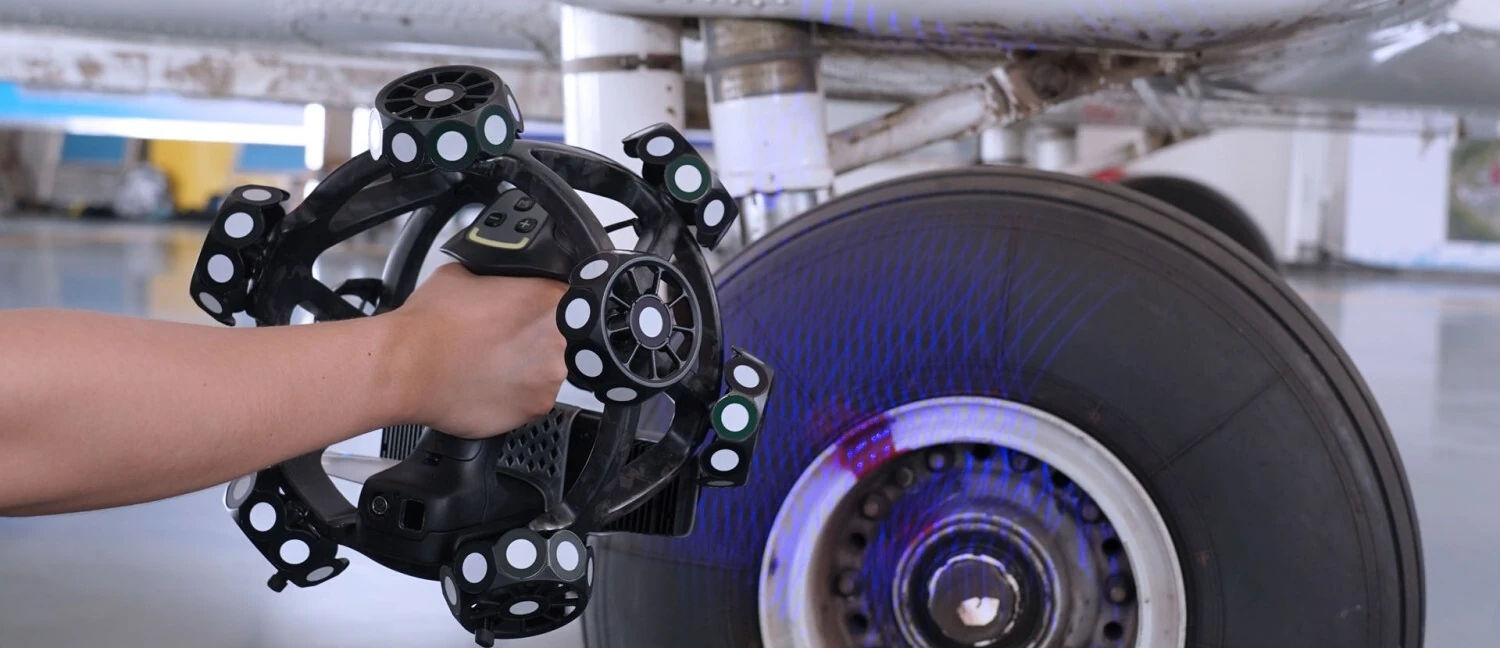

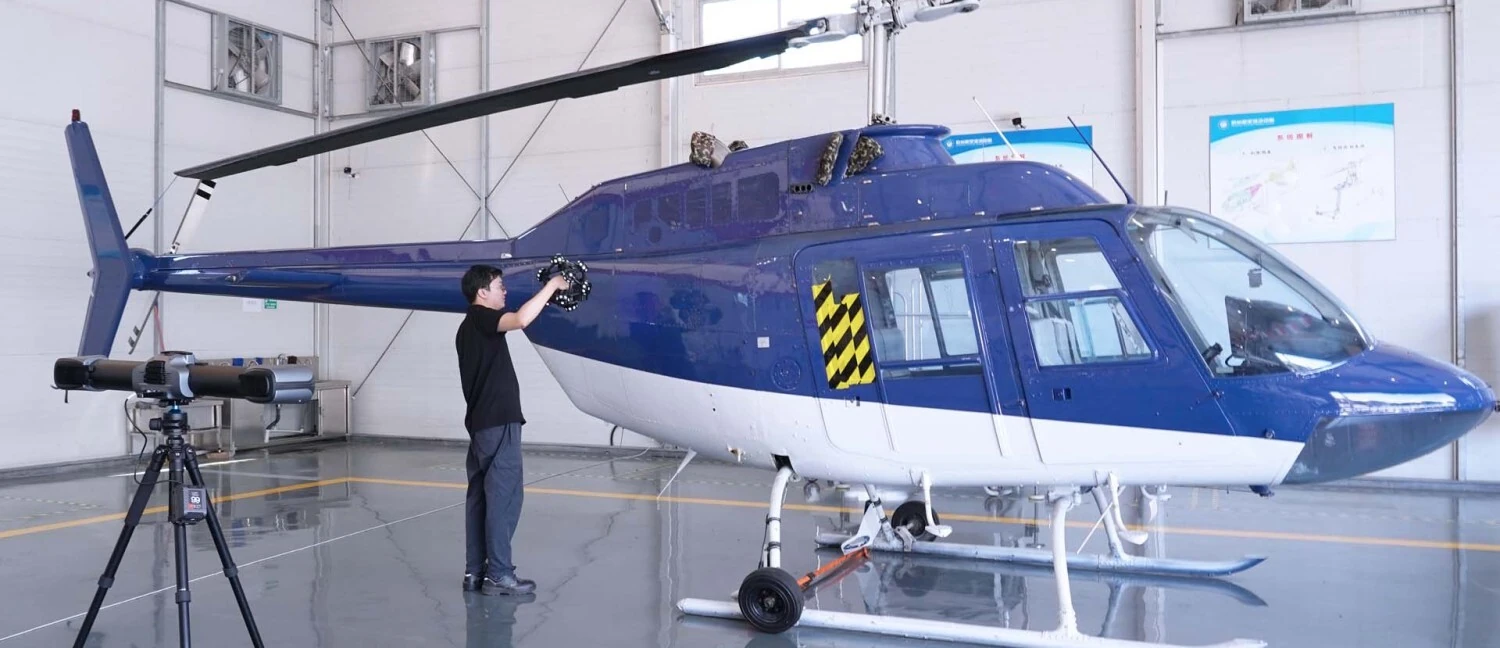

Odlična in stabilna zmogljivost

Merilni sistem TrackScan Sharp ima meroslovno strojno opremo in inovativen lastno razvit algoritem. Tako dosega največjo volumetrično natančnost 0,048 mm (10,4 m³) in izpolnjuje stroge industrijske zahteve za meritve.

3D-skener ima inovativno stabilno strukturo s tehnologijo CFFIM, ki zagotavlja lahko zasnovo in visoko trdnost. Robustna izdelava ohranja stabilno delovanje, na katero toplotne spremembe ne vplivajo, in zagotavlja visoko natančne meritve. Celovita struktura omogoča prijem z vseh smeri, tako da ga uporabnik prosto drži in postavi. Usklajeno povezani sestavni deli ustvarjajo enoten in uravnotežen videz.

Odlična in stabilna zmogljivost
Odlična in stabilna zmogljivost
Odlična in stabilna zmogljivost

06 / HITROST

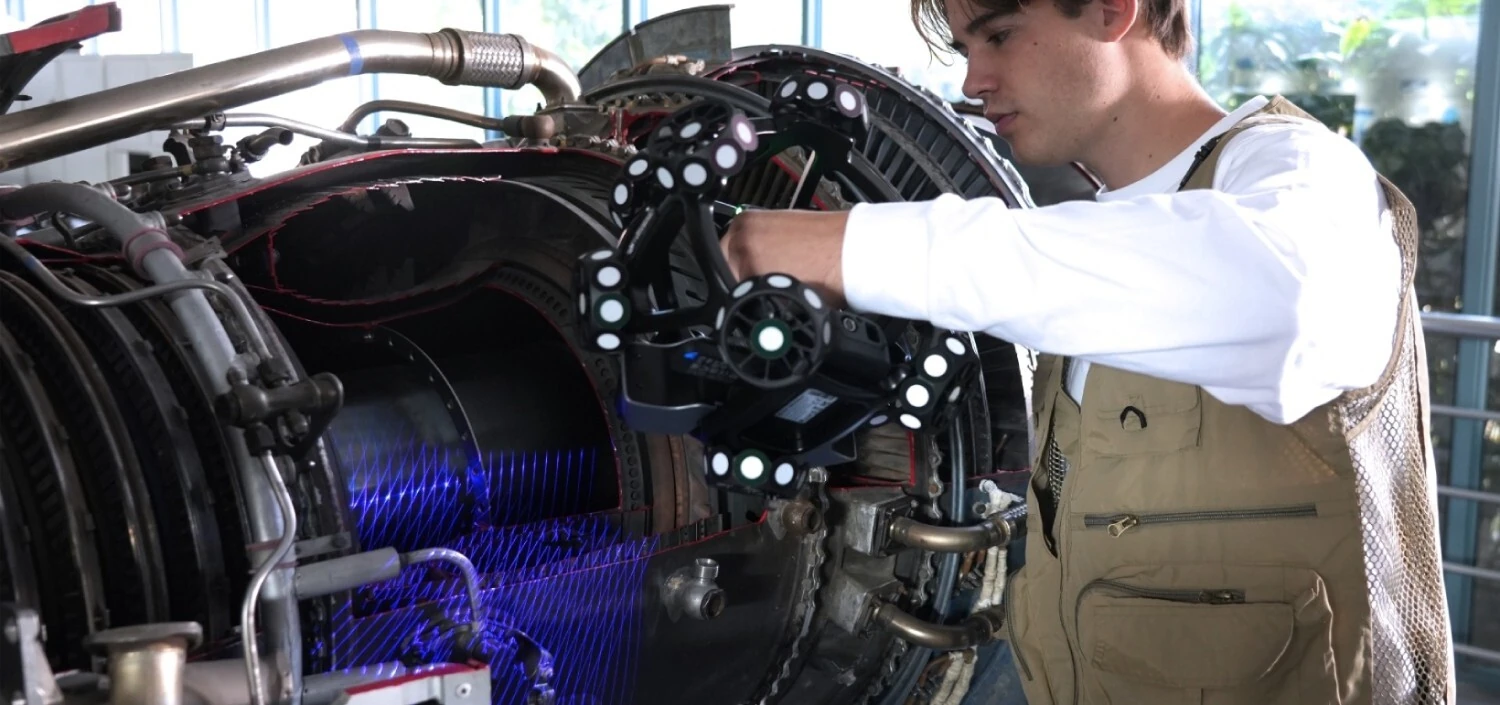

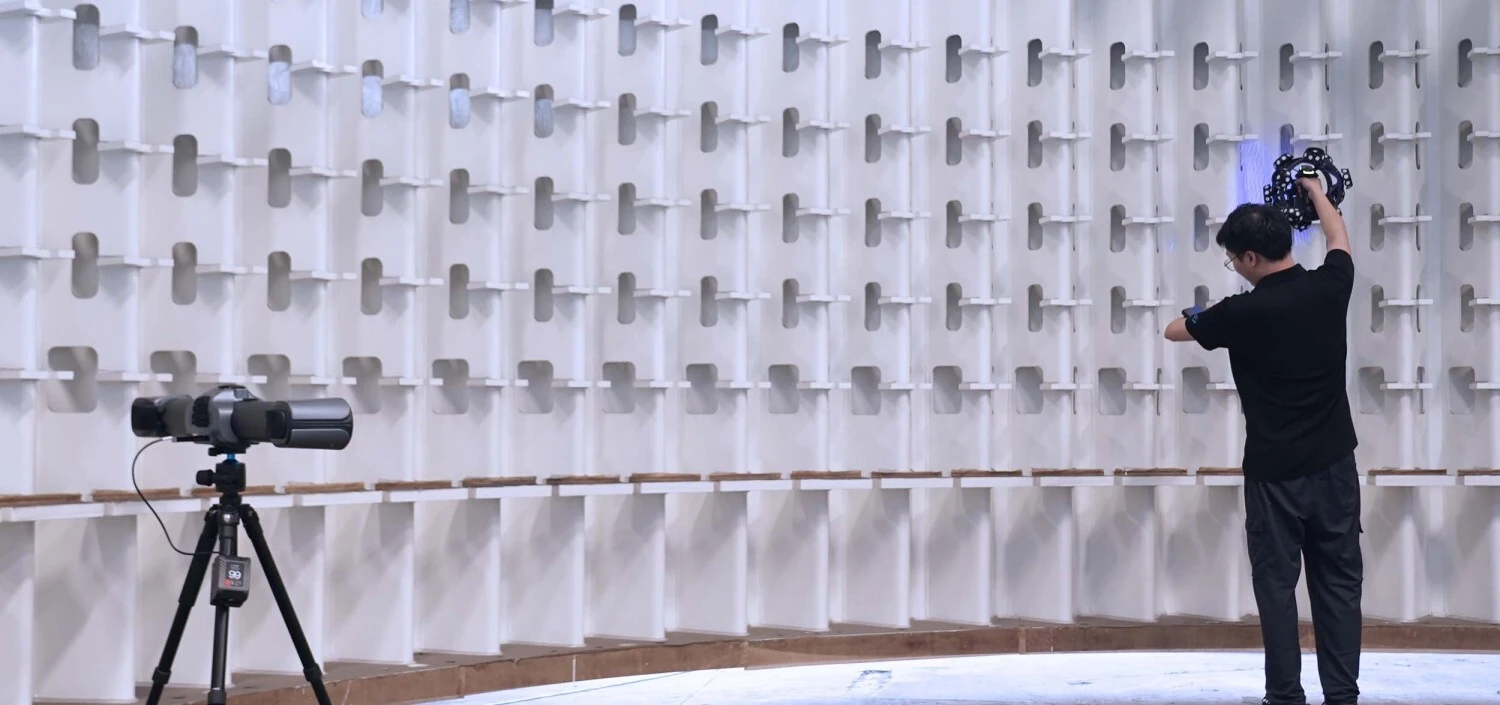

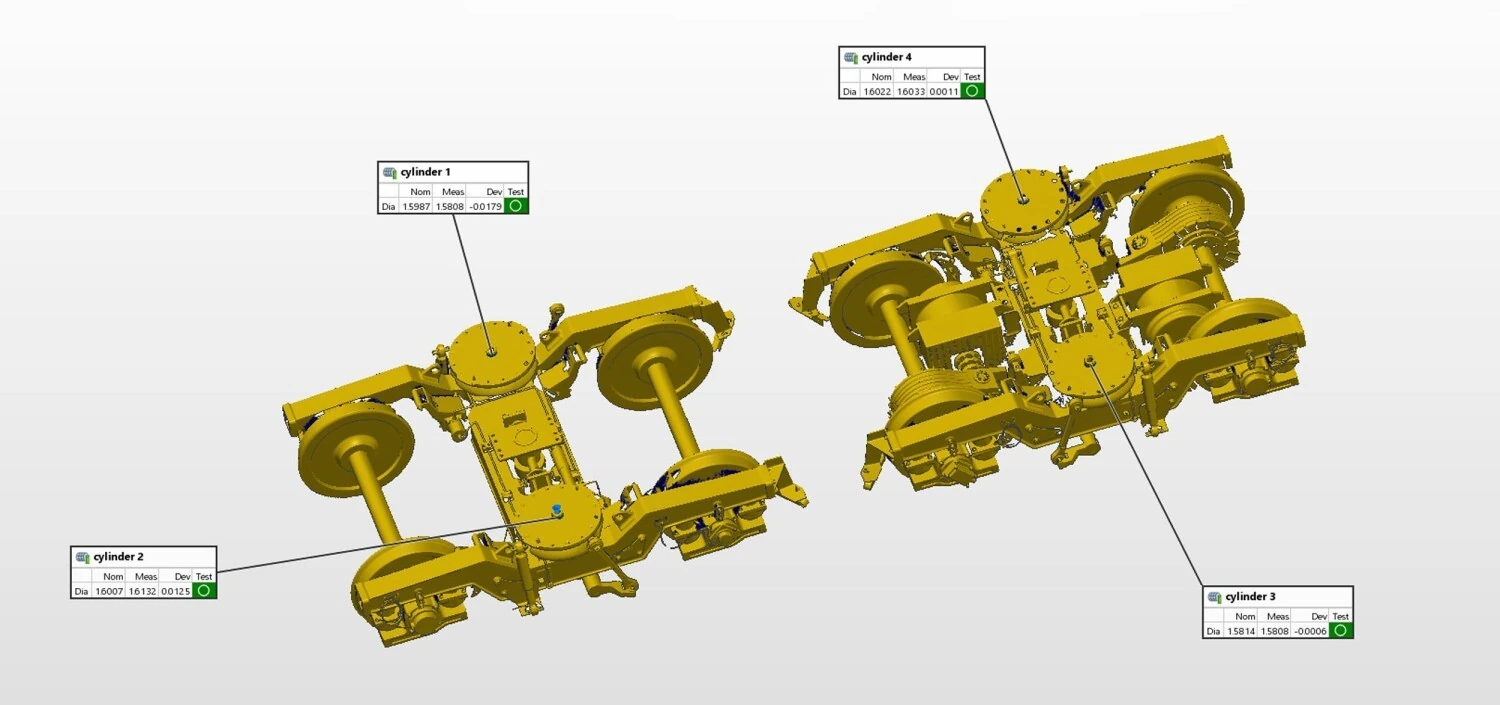

Hitro 3D-skeniranje

Z napredno strojno opremo in zmogljivim robnim računalništvom TrackScan Sharp z 81 modrimi laserskimi linijami skenira z impresivno hitrostjo do 6 milijonov meritev/s. Pri zapletenih letalskih delih ali velikih strojih je TrackScan Sharp idealen za hiter zajem 3D-podatkov in prepoznavanje odstopanj delov, kar proizvajalcem omogoča učinkovitejše in pametnejše merjenje.

Hitro 3D-skeniranje
Hitro 3D-skeniranje
Hitro 3D-skeniranje

07 / PODROBNOSTI

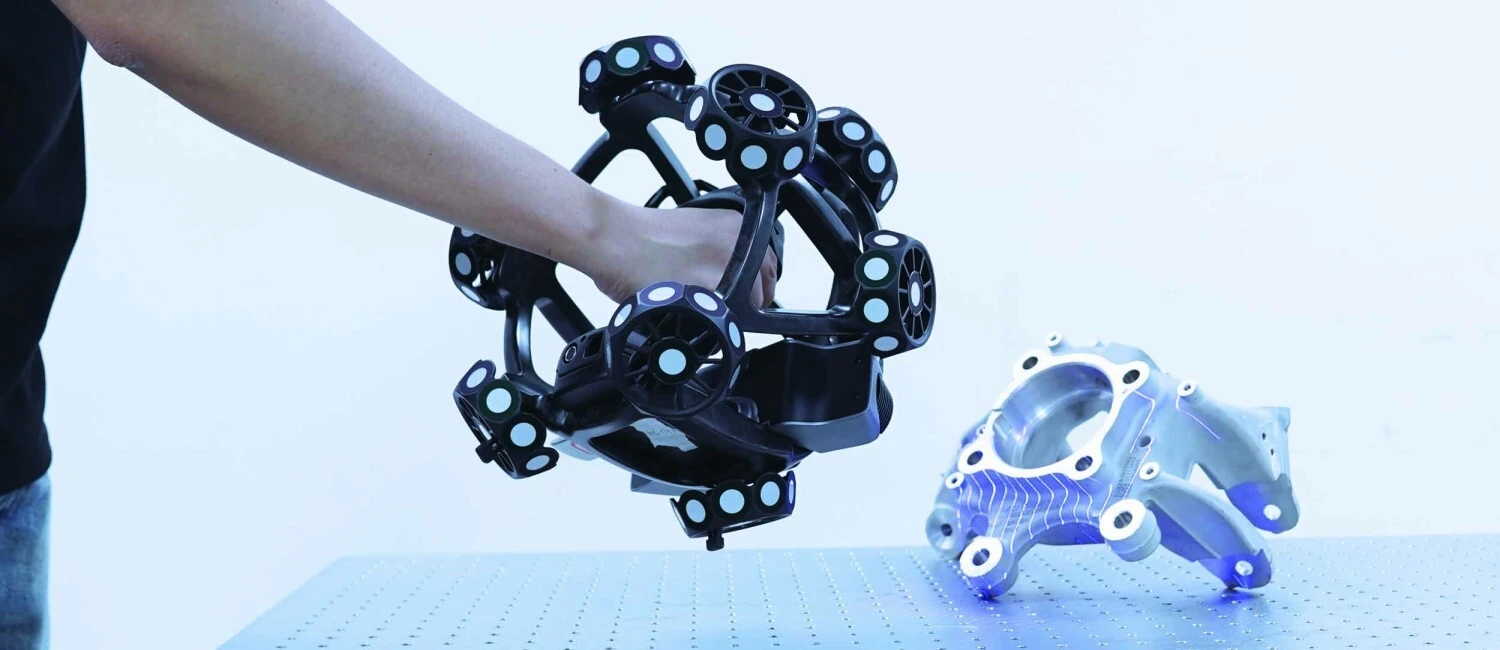

Natančen zajem podrobnosti

Natančen zajem podrobnosti

Način finega skeniranja s 17 vzporednimi laserskimi linijami omogoča skeniranje velikih površin ob hitrem ustvarjanju oblakov točk. Zagotavlja izjemno učinkovitost zajema podrobnosti, tako da uporabniki zapletene podrobnosti, kot so utori in vogali, zajamejo z visoko natančnostjo in hitrostjo. Deli so tako natančno prikazani v 3D, kar zagotavlja natančne in celovite digitalne modele.

08 / RAZŠIRITVE

Vsestranska združljivost

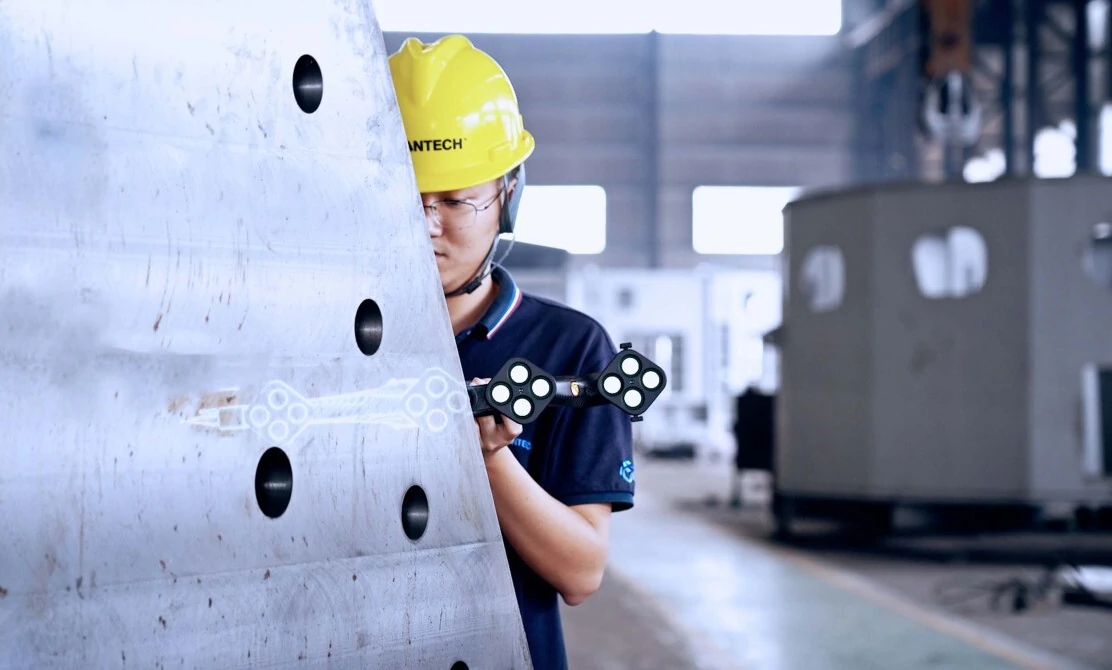

i-Probe500

i-Probe500

S sledilno sondo i-Probe 500 lahko merite nedostopna območja, kot so referenčne luknje in skrite točke. Ta kontaktna merilna sonda zagotavlja natančne rezultate v žični in brezžični izvedbi.

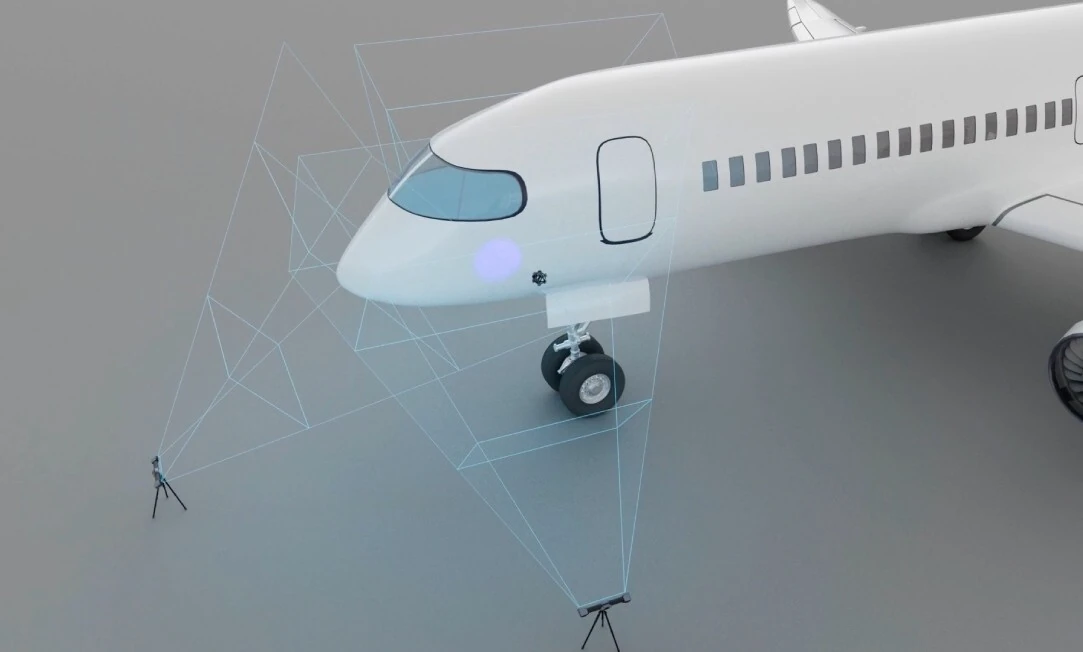

Merjenje z več sledilniki

Merjenje z več sledilniki

Merilno območje lahko dinamično razširite z dodajanjem i-Trackerjev in tako merite velike predmete brez izgube natančnosti.

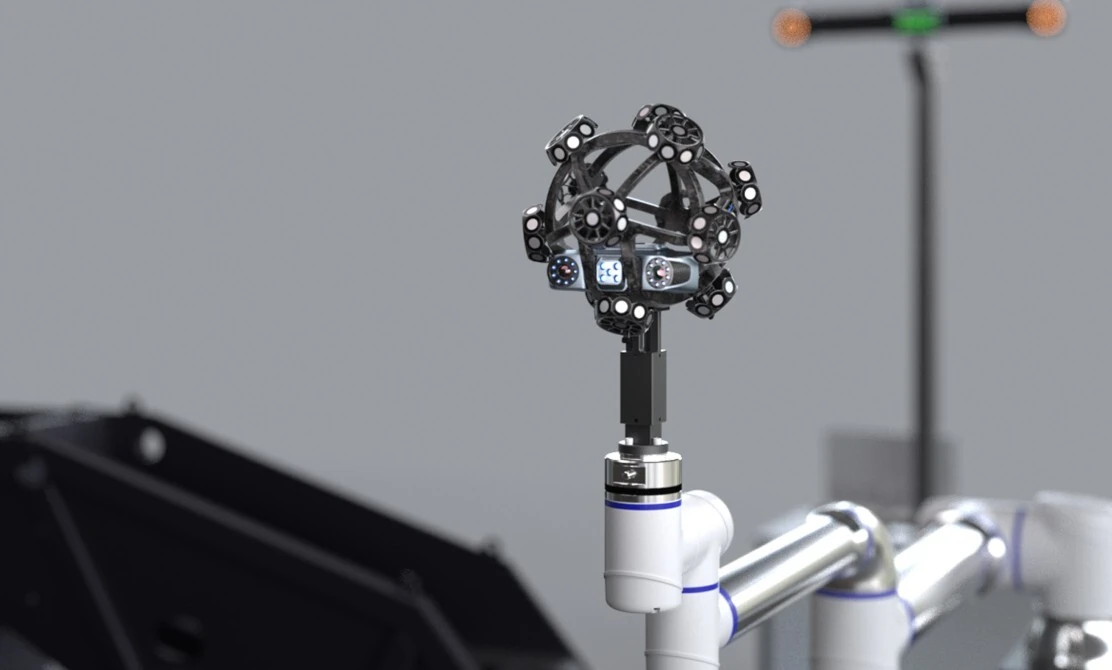

Avtomatizirano merjenje

Avtomatizirano merjenje

Povsem nova struktura 3D-skenerja je prilagojena za ustreznejšo namestitev na robotsko roko. Tarče, razporejene v 360 stopinjah, omogočajo vsestransko in natančno sledenje. Pomaga oblikovati učinkovite sisteme za serijsko merjenje.

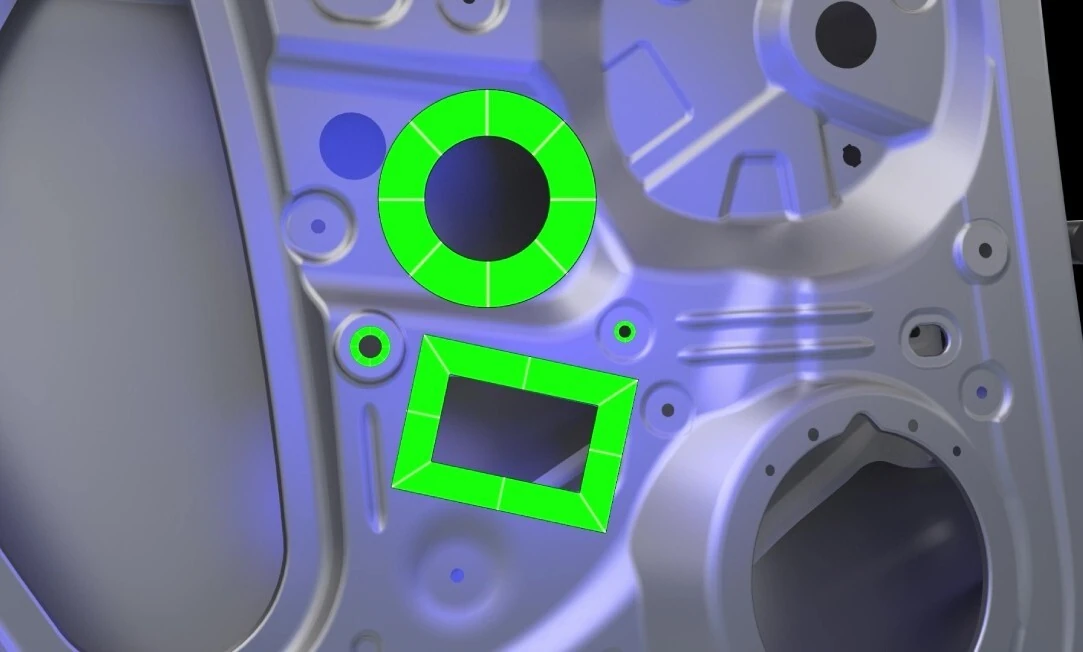

Pametno zaznavanje robov

Pametno zaznavanje robov

Ima izbirno funkcijo pametnega zaznavanja robov, ki deluje z merjenjem sivinskih vrednosti. Uporabniki lahko natančno pregledajo značilnosti, kot so luknje, utori, pravokotniki, kovice in robovi. Omogoča 3D-skeniranje in pridobivanje podatkov, kot so položaji in premeri.

i-HOLE / DODATNA MOŽNOST

i-Hole — Natančen zajem izvrtin, rež in robov

3D-prikaz pločevinastega dela z zeleno označenimi robovi okroglih in pravokotne odprtine.

Zaznavanje robov in odprtin

i-Hole razširja optično merjenje z zaznavanjem robov odprtin. Z analizo sivinskih vrednosti in dodatno osvetlitvijo omogoča določanje položajev in premerov ter pregled značilnih geometrij na izdelku.

  • – Položaj in premer: Pridobivanje merskih podatkov o izvrtinah in drugih zaprtih geometrijah.
  • – Pregled robov: Zaznavanje obrisov odprtin in rež za dimenzijsko kontrolo.
  • – Dopolnitev 3D-skeniranja: Optično merjenje značilnosti v sklopu podprtega merilnega sistema.
Več o i-Hole →
Ročni skener SCANOLOGY nad kovinskim sklopom z vrsto odprtin.

Uporaba v praksi

Funkcijo inteligentnega zaznavanja robov SCANOLOGY predstavlja kot dodatno možnost pri TrackScan Sharp in NimbleTrack Gen2. Ustrezno konfiguracijo preverite pri 3D ING.

Povprašajte o možnosti i-Hole →

09 / VIDEO

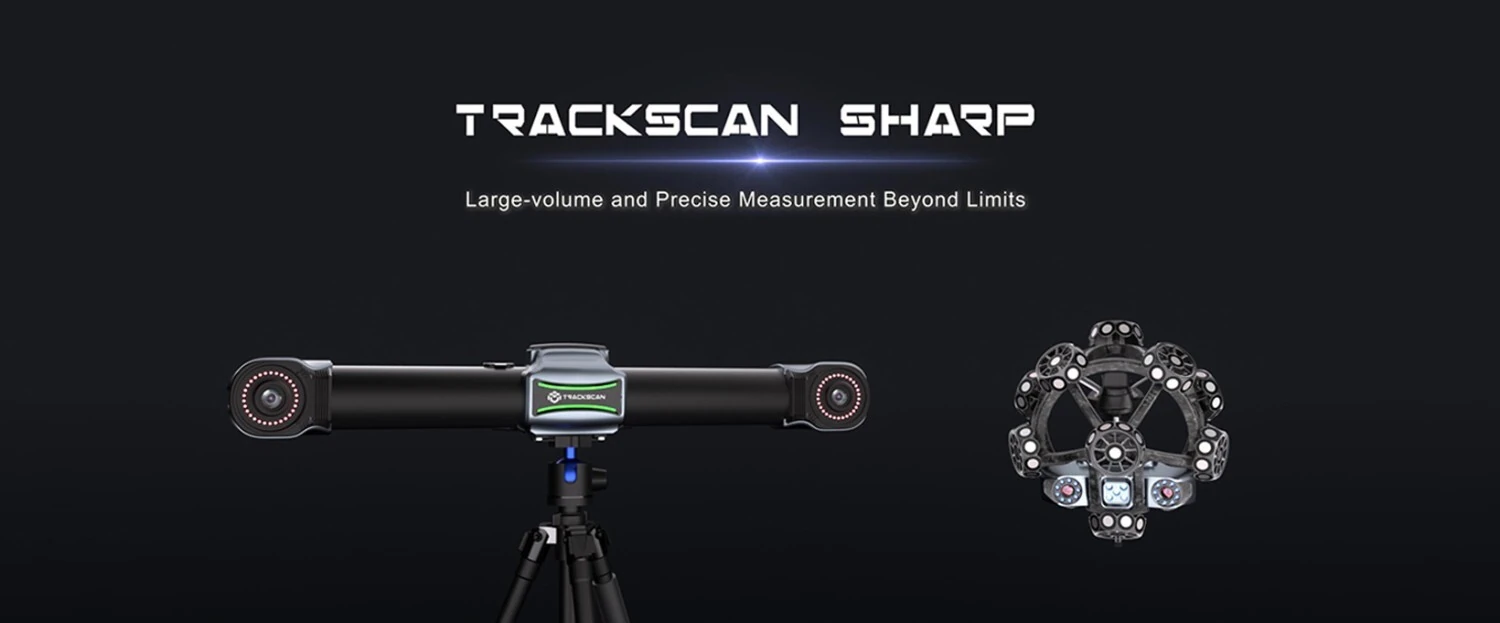

Oglejte si video

Oglejte si video

Oglejte si, kako optični 3D-sistem za skeniranje TrackScan Sharp na novo določa meje merjenja in ponuja visoko natančno 3D-skeniranje velikih prostornin.

Oglejte si video →

10 / UPORABA

Področja uporabe

Letalstvo in vesoljska industrija

3D-skener se odlikuje pri kontroli kakovosti z natančnim pregledom napak, mer in površinske obdelave komponent. Omogoča tudi hiter zajem zapletenih geometrij za hitro izdelavo prototipov, kar pomembno prispeva k večji učinkovitosti, kakovosti in varnosti v letalski proizvodnji in vzdrževanju.

Avtomobilska industrija

Ta ročni 3D-skener omogoča natančen zajem avtomobilskih komponent za hitro izdelavo prototipov in podpira kontrolo kakovosti z odkrivanjem napak in zagotavljanjem skladnosti s standardi. Pomaga tudi pri prilagoditvah, vzdrževanju in montaži ter povečuje produktivnost in inovativnost v avtomobilski industriji.

Energetika in težka industrija

Prenosni 3D-skener ponuja napredne zmogljivosti skeniranja za vetrne turbine, hidravlične elektrarne in gradbeno mehanizacijo. Omogoča natančno skeniranje in podrobno 3D-modeliranje komponent ter podpira načrtovanje vzdrževanja, odkrivanje napak in optimizacijo delovanja.

Železniški promet in ladje

Laserski 3D-skener SCANOLOGY omogoča natančno skeniranje in modeliranje železniških tirov, delov vlakov, ladijskih trupov, propelerjev in komponent motorjev. Podpira načrtovanje vzdrževanja, odkrivanje napak, kontrolo kakovosti in preverjanje montaže ter prispeva k večji produktivnosti, varnosti in zanesljivosti v železniškem in pomorskem prometu.

Orodjarstvo

Ta 3D-skener predmetov z vrhunskimi zmogljivostmi skeniranja poenostavi oblikovanje, kontrolo in popravila orodij. Omogoča hiter zajem zapletenih podrobnosti za izboljšave zasnove in natančne kontrole, kar zmanjša ponovno delo in odpadke. Ko so potrebni vzdrževanje ali popravila, skener pomaga prikazati napake in načrtovati natančna popravila, s čimer podaljša življenjsko dobo orodij in zagotovi brezhibno delovanje.

Neindustrijska področja

Ročni 3D-skener služi različnim področjem, kot so zdravstvo, kiparstvo, izobraževanje in raziskave ter zabava. Pomaga pri načrtovanju operacij, digitalnem kiparjenju, preučevanju predmetov dediščine ter izdelavi rekvizitov in modelov za filme in igre. Zaradi vsestranskosti, natančnosti in preprostosti uporabe je nepogrešljiv za spodbujanje inovacij in praktične uporabe na teh raznolikih področjih.

11 / PRIMERI

Povezani primeri

3D-skener pregleda rudarski rezkalni boben v manj kot 5 minutah

Ponudnik orodij in rešitev, odpornih proti obrabi, za rudarstvo in gradbeništvo je imel težave pri pregledu zapletenih rezkalnih bobnov. Preberite, kako je optični 3D-sistem za skeniranje TrackScan-Sharp poenostavil kontrolo kakovosti in pregled rezkalnih bobnov skrajšal na manj kot 5 minut.

Preberite primer →

Digitalne 3D-rešitve za kontrolo avtomobilskih orodij in matric

Članek prikazuje preobrazbo kontrole avtomobilskih orodij in matric s tehnologijo 3D-skeniranja. S KSCAN-Magic lahko proizvajalci avtomobilov hitreje uvedejo nove modele na trg in izboljšajo splošno produktivnost.

Preberite primer →

3D-skeniranje izboljša kontrolo in razvoj izdelkov v letalski industriji

V letalski industriji proizvajalec avtožirov uporablja napreden optični 3D-merilni sistem SCANOLOGY TrackScan-Sharp. Ta vrhunska tehnologija omogoča natančne in učinkovite skene zapletenih komponent ter izboljšuje razvoj izdelkov in kontrolo.

Preberite primer →

12 / TEHNIČNI PODATKI

Podatki proizvajalca.

Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.

ModelTrackScan Sharp-S
Način skeniranjaZelo hitro skeniranje81 modrih laserskih linij (Triple Cross)
Podrobno skeniranje17 vzporednih modrih laserskih linij
Skeniranje globokih izvrtin1 dodatna modra laserska linija
Natančnost (1)do 0,025 mm
Hitrost merjenja do6.000.000 meritev/s
Območje skeniranja do800 mm × 700 mm
Razred laserjaRazred II (varno za oči)
Ločljivost do0,02 mm
Volumetrična natančnost (2)10,4 m³ (3,5 m)0,048 mm
35 m³ (5,2 m)0,069 mm
90 m³ (7,2 m)0,128 mm
135 m³ (8,5 m)(3)0,159 mm
Volumetrična natančnost (s fotogrametričnim sistemom MSCAN)0,044 mm+0,012 mm/m
Delovna razdalja300 mm
Globinska ostrina400 mm, 800 mm (velika globinska ostrina)
Izhodni formati.stl, .pj3, .igs, .asc idr., po meri
Delovna temperatura-10–40 °C
Delovna vlažnost (brez kondenzacije)10 ~ 90% RH
VmesnikUSB 3.0, omrežni vmesnik
CertifikatiCE, Rohs, WEEE, FCC
PatentiCN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2
Natančnost položaja izvrtin0,05 mm
ModelTrackScan Sharp-E
Način skeniranjaZelo hitro skeniranje81 modrih laserskih linij (Triple Cross)
Podrobno skeniranje17 vzporednih modrih laserskih linij
Skeniranje globokih izvrtin1 dodatna modra laserska linija
Natančnost (1)do 0,025 mm
Hitrost merjenja do6.000.000 meritev/s
Območje skeniranja do800 mm × 700 mm
Razred laserjaRazred II (varno za oči)
Ločljivost do0,02 mm
Volumetrična natančnost (2)10,4 m³ (3,5 m)0,049 mm
35 m³ (5,2 m)0,070 mm
90 m³ (7,2 m)(3)0,130 mm
Volumetrična natančnost (s fotogrametričnim sistemom MSCAN)0,044 mm+0,012 mm/m
Delovna razdalja300 mm
Globinska ostrina400 mm, 800 mm (velika globinska ostrina)
Izhodni formati.stl, .pj3, .igs, .asc idr., po meri
Delovna temperatura-10–40 °C
Delovna vlažnost (brez kondenzacije)10 ~ 90% RH
VmesnikUSB 3.0, omrežni vmesnik
CertifikatiCE, Rohs, WEEE, FCC
PatentiCN109000582B, CN110992393B, CN111678459B, CN111694665B, CN112802002B, CN112867136B, CN112964196B, CN113188476B, CN113340234B, CN113432561B, CN113473034B, CN113514008B, CN113766083B, CN114001696B, CN114205483B, CN114554025B, CN114627249B, CN115289974B, CN115325959B, CN115493512B, CN115511688B, CN115661369B, CN115690333B, CN115695763B, CN116136396B, CN116206069B, CN116244730B, CN209263911U, CN210567185U, CN211121096U, CN214149174U, CN218103220U, CN218103238U, CN218411072U, CN218584004U, CN218734448U, CN219829788U, CN219834226U, CN307756797S, EP3392831B1, EP3907702B1, KR102096806B1, US10309770B2, US11060853B2, US11493326B2
Natančnost položaja izvrtin0,05 mm
ModelTrackScan-Sharp 49
Način skeniranjaZelo hitro skeniranje21 modrih laserskih križev
Podrobno skeniranje7 vzporednih modrih laserskih linij
Skeniranje globokih izvrtin1 modra laserska linija
Natančnost (1)do 0,025 mm (0,0009 in)
Hitrost merjenja do2.600.000 meritev/s
Območje skeniranja do500 mm × 600 mm (19,7 in × 23,6 in)
Razred laserjaRazred II (varno za oči)
Ločljivost do0,020 mm (0,0008 in)
Volumetrična natančnost (2)10,4 m³ (razdalja sledenja 3,5 m)0,049 mm (0,0019 in)
28,6 m³ (razdalja sledenja 5,0 m)0,067 mm (0,0026 in)
49,0 m³ (razdalja sledenja 6,0 m)0,089 mm (0,0035 in)
Razdalja sledenja na i-Tracker6000 mm (236,2 in)
Volumetrična natančnost (s fotogrametričnim sistemom MSCAN)0,044 mm + 0,012 mm/m (>6 m)(0,0017 in + 0,00014 in/ft)
Natančnost položaja izvrtin0,050 mm (0,0020 in)
Ločljivost kamere i-Trackerja25 MP
Delovna razdalja300 mm (11,8 in)
Globinska ostrina400 mm (15,7 in)
Priporočena velikost kosa0,1 m-12 m (3,9 in-472,4 in)
Delovna temperatura0 °C-45 °C (32℉-113℉)
Delovna vlažnost (brez kondenzacije)10-90 % RH
VmesnikUSB 3.0, omrežni vmesnik
CertifikatiCE, RoHS, WEEE
PatentiCN106500627B, CN106500628B, CN206132003U, CN204854633U, CN204944431U, CN204902788U, CN204963812U, CN204902785U, CN106403845B, US10309770B2, CN204854633U, CN105068384B, CN105049664B, CN106403845B, CN214375417U, CN214379242U, CN214379241U, CN214149174U, CN109000582B, CN112802002B, CN210567185U, CN211121096U,C N114001671B, CN114001696B, CN114554025B, CN114205483B, US10309770B2, US11060853B2, KR102096806B1, EP3392831B1, CN218411072U, CN115325959B, CN218103238U, CN218103220U, CN114627249B, US11493326B2, CN115695763B, CN307756797S, CN218584004U

Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.

RAČUNALNIK ZA DELO

Računalnik za delo s skenerjem

Kakšen računalnik potrebujete za delo s skenerjem? SCANOLOGY za vse svoje skenerje navaja spodnje zahteve. Minimum je spodnja meja, da programska oprema deluje. Priporočilo proizvajalec svetuje za tekoče delo z večjimi skeni.

Sestavni delSplošni minimumSplošno priporočilo
ProcesorIntel Core i7, 12. generacija ali novejšiIntel Core i9, 13. generacija ali novejši
Pomnilnik RAMNajmanj 32 GB DDR5Najmanj 64 GB DDR5
Grafična karticaLočena NVIDIA, najmanj 6 GB VRAMLočena NVIDIA, najmanj 12 GB VRAM
Operacijski sistemWindows 10 ali Windows 11Windows 10 Pro ali Windows 11 Pro
SSDV tabeli proizvajalca ni navedenoV tabeli proizvajalca ni navedeno

Vir: SCANOLOGY, pogosta vprašanja o potrebnem računalniku.

Predlog konfiguracije 3D ING

Predlog za delo, ne uradna individualna zahteva modela. VRAM je pomnilnik grafične kartice in ni isto kot RAM. Kapacitete SSD so predlog 3D ING.

ModelTrackScan Sharp49TrackScan Sharp-ETrackScan Sharp-S
ProcesorIntel Core i9, 13. gen. ali novejšiIntel Core i9, 13. gen. ali novejšiIntel Core i9, 13. gen. ali novejši
Pomnilnik RAM64 GB DDR5128 GB DDR5 (rezerva za velike projekte)128 GB DDR5 (rezerva za velike projekte)
Grafika (VRAM)NVIDIA RTX, 12 GB VRAMNVIDIA RTX, 16 GB VRAM (rezerva za velike projekte)NVIDIA RTX, 16 GB VRAM (rezerva za velike projekte)
NVMe SSD2 TB2 TB2 TB
Operacijski sistemWindows 11 ProWindows 11 ProWindows 11 Pro
Objavljene povezave sistemaUSB 3.0; omrežni vmesnikUSB 3.0; omrežni vmesnikUSB 3.0; omrežni vmesnik
Namen predlogaOptični zajem z možnostjo obsežnejših merilnih nalog.Večji sklopi in redna zahtevna obdelava.Zelo veliki merilni projekti in sestavi.
OpombaRadijski standard in brezžični komplet konkretne različice potrdite pri dobavitelju.Močnejši profil je predlog za velike podatke, ne ločena uradna minimalna zahteva tega modela.Za velike projekte dajte prednost delovni postaji z možnostjo nadgradnje pomnilnika in diska.

Konfiguracija je predlog za delo glede na predvideni obseg projekta. SCANOLOGY objavlja splošne minimalne in priporočene zahteve; ločene uradno potrjene zahteve za ta model v pregledanih virih niso navedene. Pred izbiro računalnika preverimo združljivost s konkretnim merilnim kompletom in uporabljeno programsko opremo.
