01 / POUDARKI
M-Track podjetja SCANOLOGY je pameten sistem za načrtovanje in vodenje poti, ki ga sestavljajo 3D-sledilni sistem, simulator orodja in programska oprema za načrtovanje poti. Robotom služi kot oči in možgani, saj omogoča vizualno zaznavanje, prepoznavanje ciljev in načrtovanje poti. Sistem je združljiv z različnimi roboti in ga je mogoče široko uporabiti v različnih panogah z visoko natančnostjo, zanesljivostjo in varnostjo. Načrtuje lahko poti za številne naloge, od prenašanja predmetov do brušenja, nanašanja premazov in varjenja, za prilagodljivo in avtomatsko proizvodnjo. S sledenjem poti simulatorja orodja in pridobivanjem 6D-položajev njegove središčne točke orodja (TCP) M-Track omogoča hitro načrtovanje poti, tako da roboti dosežejo ciljni položaj in izvedejo določene naloge. Preseže omejitve visokih stroškov dela, neučinkovite interakcije med človekom in strojem ter nizke učinkovitosti in tako močno izboljša kakovost izdelkov. Je odličen pomočnik proizvajalcem pri premagovanju izzivov in vsakodnevnem delu.


02 / FUNKCIJE
V laboratoriju, v proizvodnji ali na terenu potrebujete prenosne 3D-skenerje meroslovne kakovosti, ki resnično prepričajo s preprosto uporabo, natančnostjo, ločljivostjo, zanesljivostjo in hitrim zajemom podatkov.

Prepoznavanje 6D-položaja
Pameten in učinkovit
Samodejno načrtovanje poti
Zelo varen in zanesljiv03 / NAČRTOVANJE POTI
Track je optimalna rešitev za proizvajalce pri načrtovanju robotskih poti, saj je prilagodljiv, zanesljiv in se zelo dobro prilagaja spremembam okolja. Robotom pomaga natančno doseči ciljni položaj in opraviti prednastavljeno nalogo.

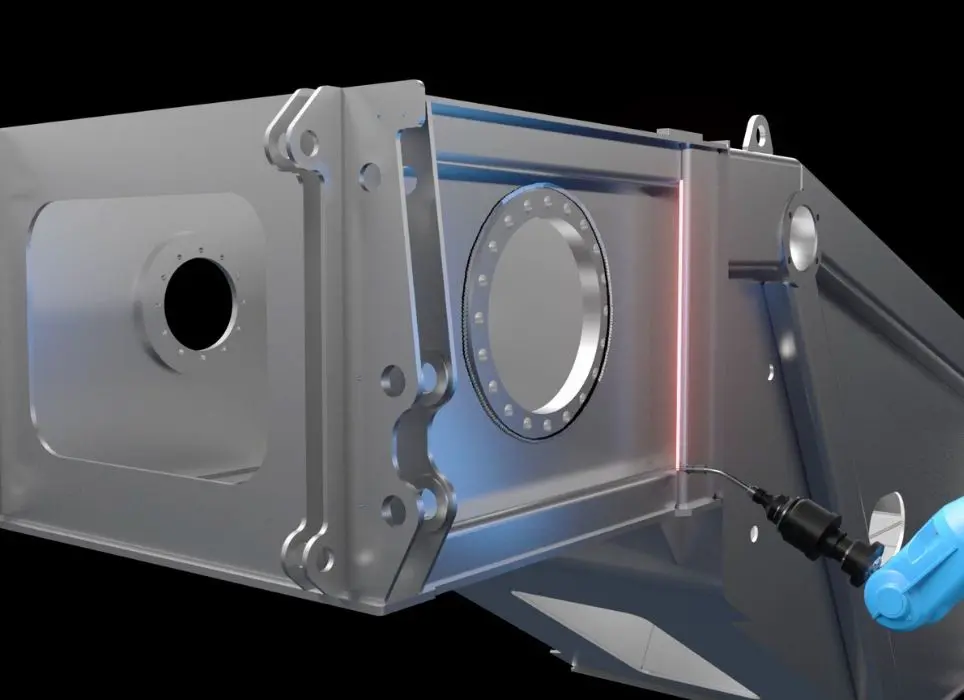

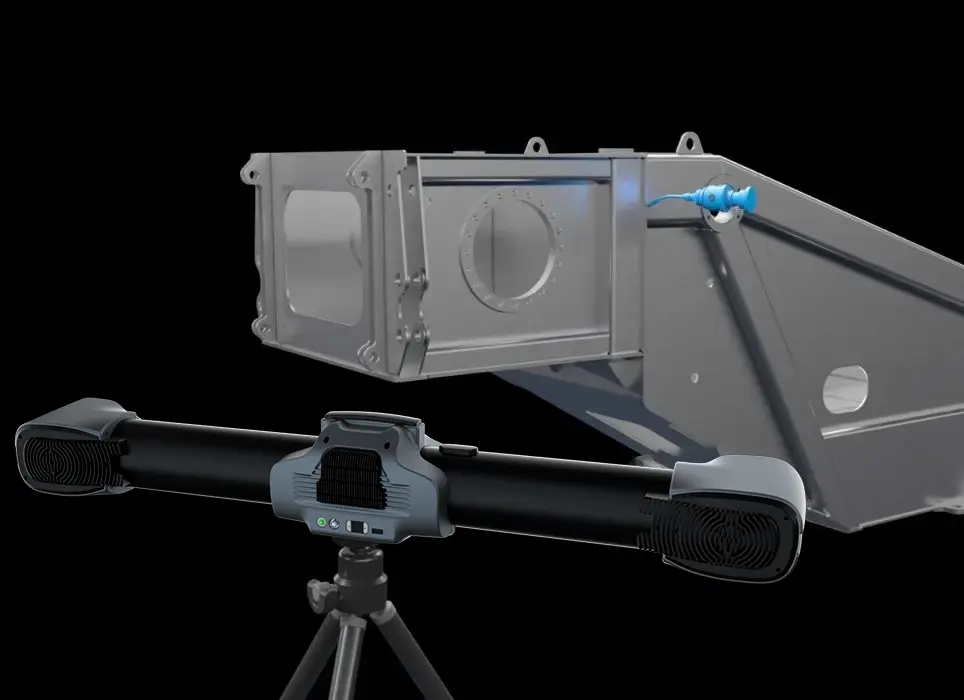

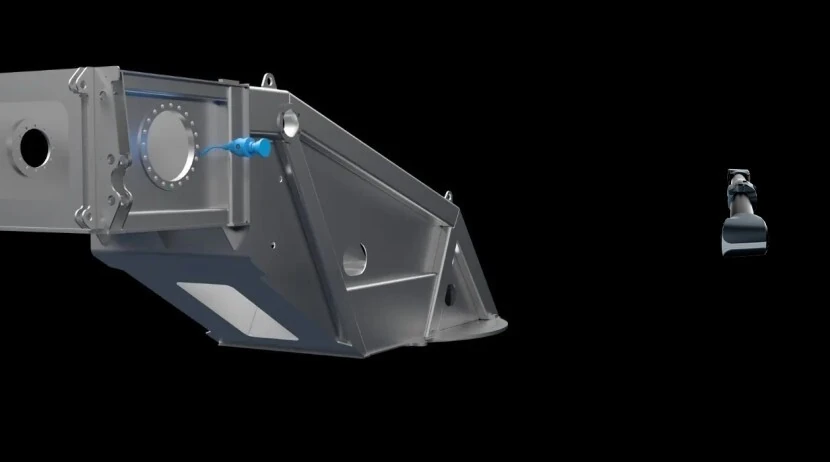

Sledilni sistem M-Track prepozna položaje in usmerjenost simulatorja orodja v delovnem prostoru ter podatke posreduje programski opremi za načrtovanje poti. Ta samodejno pripravi varno in učinkovito pot, pripravljeno za izvedbo.


04 / SLEDENJE 6D

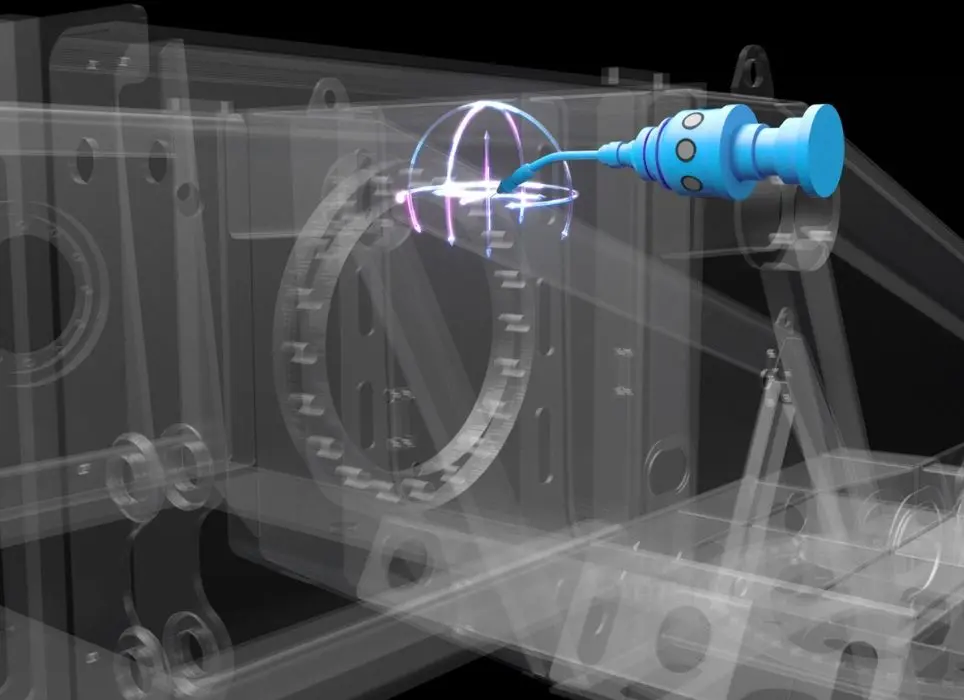

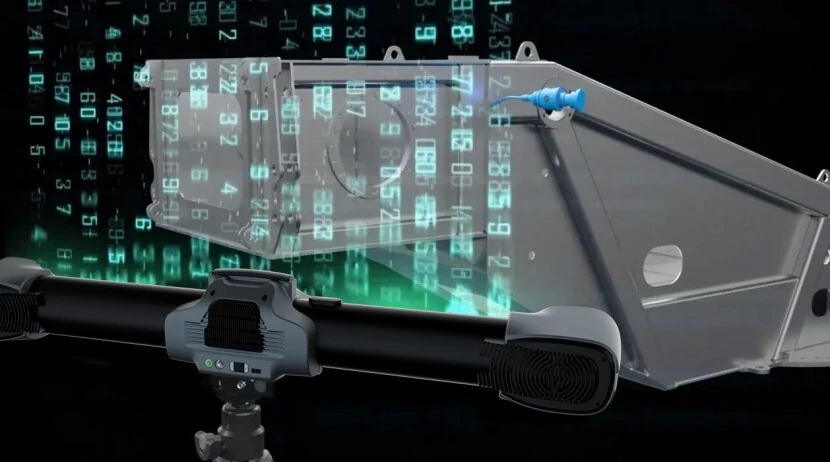

Sledilni sistem na podlagi tehnologije stereoskopskega vida natančno in učinkovito zajame pot simulatorja orodja. Podpira natančen izpis 6D-položajev simulatorja in celovito zajame položaj središčne točke orodja.
Visoko natančno sledenje M-Track zagotavlja ustrezno načrtovanje poti in varno delovanje robotov. Natančnost doseže 0,049 mm pri sledilnem območju 10,4 m³, 0,067 mm pri 28,6 m³ in 0,089 mm pri 49,0 m³.
05 / UPRAVLJANJE
Sistem lahko uporabljate neposredno, brez zapletenega programiranja. Simulatorji orodij, 3D-natisnjeni v obliki dejanskih orodij, so preprosti za uporabo. Ne glede na raven znanja, kot izkušen inženir ali začetnik, ga boste znali uporabljati.
Posnema gibanje človeških operacij v resničnem delovnem prostoru. Simulacija na podlagi vedenja omogoča načrtovanje poti, ki se bolje prilagaja resničnim delovnim razmeram in proizvodnim potrebam. Pot lahko z nekaj kliki shranite za poznejšo uporabo.


06 / PRILAGODLJIVOST

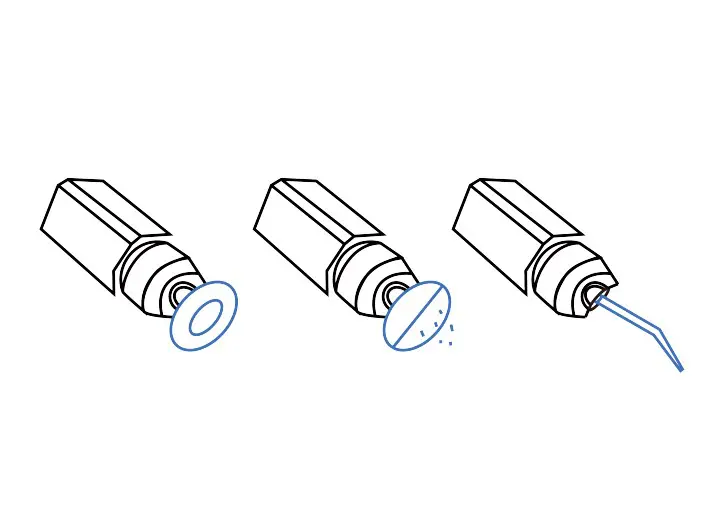

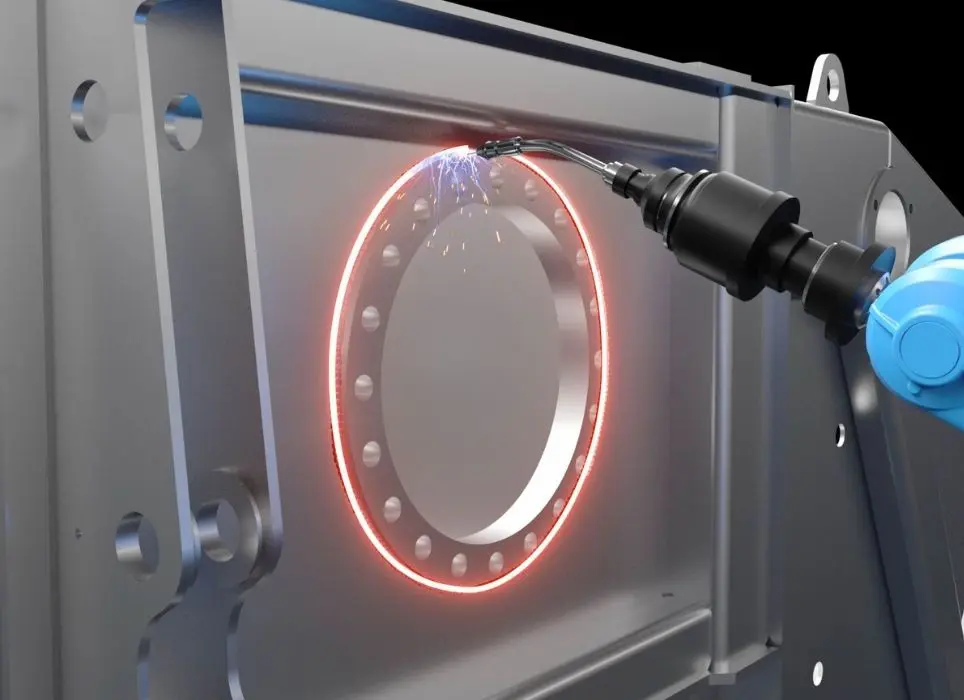

Avtomatiziran pameten sistem za načrtovanje robotskih poti sestavljajo moduli za zaznavanje, načrtovanje in izvedbo, ki so namenjeni različnim uporabam, kot so brušenje, nanašanje premazov, varjenje in drugo.
Programska oprema za načrtovanje robotskih poti je združljiva z različnimi roboti, med njimi ABB, KUKA, FANUC in EFFORT. Podpira načrtovanje linij, krivulj in drugega. V zaprtih prostorih ali na prostem, v strukturiranem ali nestrukturiranem okolju izpolnjuje različne zahteve različnih industrijskih scenarijev.


07 / ZAČNITE
Na novo zgradite naš 3D-svet z najnaprednejšim sistemom za 3D-skeniranje.
08 / UPORABA
3D-skener se odlikuje pri kontroli kakovosti z natančnim pregledom napak, mer in površinske obdelave komponent. Omogoča tudi hiter zajem zapletenih geometrij za hitro izdelavo prototipov, kar pomembno prispeva k večji učinkovitosti, kakovosti in varnosti v letalski proizvodnji in vzdrževanju.
Ta ročni 3D-skener omogoča natančen zajem avtomobilskih komponent za hitro izdelavo prototipov in podpira kontrolo kakovosti z odkrivanjem napak in zagotavljanjem skladnosti s standardi. Pomaga tudi pri prilagoditvah, vzdrževanju in montaži ter povečuje produktivnost in inovativnost v avtomobilski industriji.
Prenosni 3D-skener ponuja napredne zmogljivosti skeniranja za vetrne turbine, hidravlične elektrarne in gradbeno mehanizacijo. Omogoča natančno skeniranje in podrobno 3D-modeliranje komponent ter podpira načrtovanje vzdrževanja, odkrivanje napak in optimizacijo delovanja.
Laserski 3D-skener SCANOLOGY omogoča natančno skeniranje in modeliranje železniških tirov, delov vlakov, ladijskih trupov, propelerjev in komponent motorjev. Podpira načrtovanje vzdrževanja, odkrivanje napak, kontrolo kakovosti in preverjanje montaže ter prispeva k večji produktivnosti, varnosti in zanesljivosti v železniškem in pomorskem prometu.
Ta 3D-skener predmetov z vrhunskimi zmogljivostmi skeniranja poenostavi oblikovanje, kontrolo in popravila orodij. Omogoča hiter zajem zapletenih podrobnosti za izboljšave zasnove in natančne kontrole, kar zmanjša ponovno delo in odpadke. Ko so potrebni vzdrževanje ali popravila, skener pomaga prikazati napake in načrtovati natančna popravila, s čimer podaljša življenjsko dobo orodij in zagotovi brezhibno delovanje.
Ročni 3D-skener služi različnim področjem, kot so zdravstvo, kiparstvo, izobraževanje in raziskave ter zabava. Pomaga pri načrtovanju operacij, digitalnem kiparjenju, preučevanju predmetov dediščine ter izdelavi rekvizitov in modelov za filme in igre. Zaradi vsestranskosti, natančnosti in preprostosti uporabe je nepogrešljiv za spodbujanje inovacij in praktične uporabe na teh raznolikih področjih.
09 / 3D-SKENERJI
Ročni 3D-skenerji SCANOLOGY poganjajo storitve 3D-skeniranja. Ti instrumenti zajamejo natančne oblake točk, ki jih je mogoče triangulirati v poligonsko mrežo ali datoteko STL. Zaradi visoke natančnosti, vsestranskosti in prenosnosti izpolnijo različne projekte 3D-skeniranja na meroslovni ravni.
10 / PRIMERI
Za visoko zmogljivost, kakovost in zanesljivost morajo roboti izpolnjevati določene standarde natančnosti in zmogljivosti. Sistem M-Track podjetja SCANOLOGY je pameten način za hitro in natančno preverjanje položajev in usmerjenosti robotov.
Preberite primer →11 / TEHNIČNI PODATKI
Tabela proizvajalca z ohranjenimi enotami, načini delovanja in pogoji. Prevod oznak je v strokovnem pregledu.
| Model | M-Track, sistem za načrtovanje in vodenje robotskih poti | |
| Natančnost sledenja | 10,4 m³ (razdalja sledenja 3,5 m) | 0,049 mm (0,0019 in) |
| 28,6 m³ (razdalja sledenja 5,0 m) | 0,067 mm (0,0026 in) | |
| 49,0 m³ (razdalja sledenja 6,0 m) | 0,089 mm (0,0035 in) | |
| Podprti roboti | ABB/KUKA/FANUC/EFFORT idr. | |
| Frekvenca sledenja | 60 Hz | |
| Simulator orodja | Po meri | |
| Delovna temperatura | -10 ℃–40 ℃ | |
Vir: uradna produktna stran SCANOLOGY. Natančnost, volumetrična natančnost in ločljivost veljajo pod pogoji, ki jih navaja proizvajalec.
