Automatizirana 3D mjerna stanica AM-DESK
AM-DESK se može povezati s različitim kolaborativnim robotima i cijelom paletom 3D skenera SCANOLOGY za automatsko mjerenje brojnih dijelova. Vrlo je prikladna za kontrolu na licu mjesta u proizvodnji, laboratorijima i zahtjevnim uslovima te osigurava kontinuirano visoko precizno 3D mjerenje.
Stanica je usklađena s normama CE certifikacije i sveobuhvatnim mjerama osigurava sigurnost operatera. Svestranim priborom omogućuje automatizirana i neprekidna 3D mjerenja složenih dijelova.
Stanica dolazi sa snažnim i jednostavnim 3D softverom DefinSight-Automation, čije jednostavno sučelje omogućuje glatku interakciju čovjeka i stroja. Softver ima više načina komunikacije koji podržavaju rad različitih kolaborativnih robota i omogućuje automatizirano mjerenje s više pozicionera u različitim scenarijima.
02 / ZNAČAJKE
Iskusite performanse prijenosnih 3D skenera
Bilo da ste u laboratoriju, u proizvodnji ili na terenu, trebate prijenosne 3D skenere mjeriteljske kvaliteta koji uistinu uvjeravaju jednostavnošću upotrebe, tačnošću, razlučivošću, pouzdanošću i brzim prikupljanjem podataka.
AM-DESK
Brza instalacija, uključi i radi
Raznolik pribor
Sigurnosna zaštita
Jednostavno programiranje i automatska kalibracija
Pokretanje jednim gumbom
Podržano ručno upravljanje03 / PRIBOR

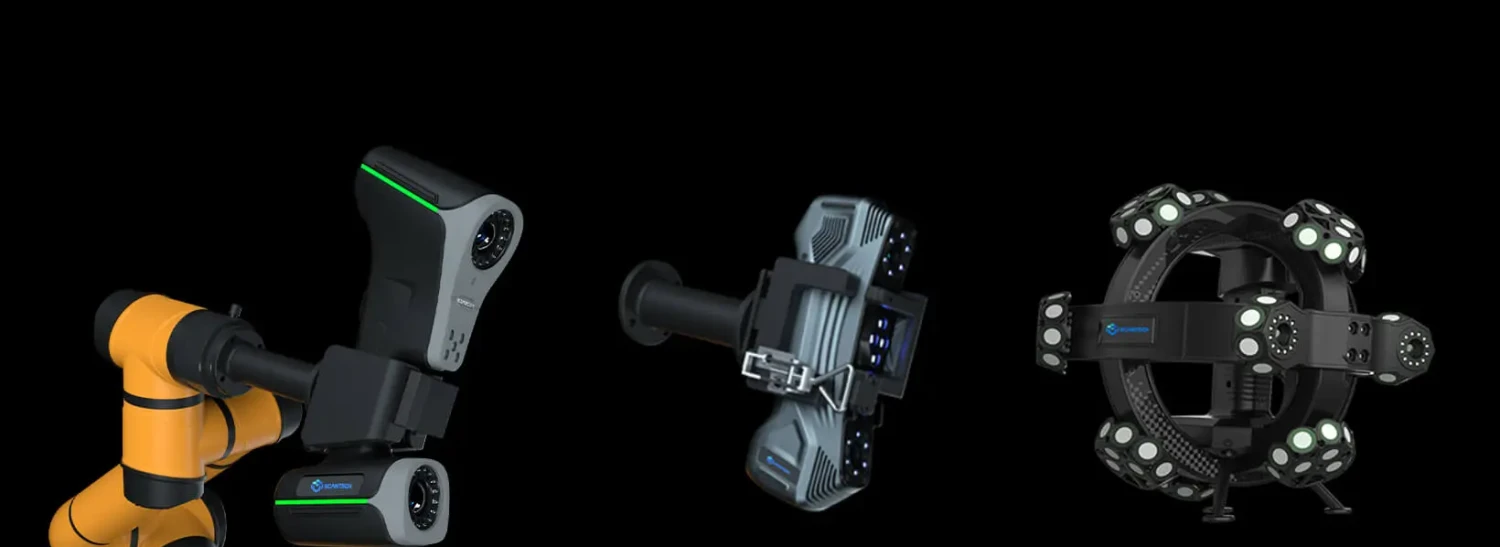

Izbor različitog pribora
Automatizirana mjerna stanica teži 75 kg i zauzima jedan četvorni metar. Kompaktna stanica postavlja se za 5 minuta uz mrežno napajanje 110–220 V. Postavljena na mobilna kolica može se premještati za brzu instalaciju. Osim toga, može raditi zajedno s pozicionerima koji se priključuju i odmah rade te tako proširiti radni prostor*. Stanica može odmah promijeniti mjernu putanju, što ubrzava mjerenja. Može raditi i s različitim kolaborativnim robotima i cijelom paletom 3D skenera SCANOLOGY.
3D skener
Kolaborativni robot
Pozicioner
Pladanj
* AM-DESK Lite ne podržava povezivanje s više pozicionera.
04 / PERFORMANSE
Pouzdane performanse
AM-DESK je pouzdana 3D mjerna stanica za razne zadatke u laboratoriju ili u proizvodnji. Omogućuje brzu i automatiziranu kontrolu dijelova, od lijevanih i plastičnih do štancanih dijelova, do 100 kilograma.
Nakon završenih mjerenja stanica može automatski izraditi izvještaja o kontroli usporedbom stvarnih 3D koordinata i CAD podataka, što znatno povećava učinkovitost.
Jednostavno programiranje i automatska kalibracija
S PLC sistemom i servomehanizmima stanica omogućuje programabilno i automatizirano mjerenje u kombinaciji s više kolaborativnih robota. Klikom gumba izvodi složene mjerne zadatke prema unaprijed zadanim mjernim putanjama. Inženjeri i operateri različite razine stručnosti i programerskih vještina lako je koriste.
Pri upotrebi u nestabilnom okruženju za intenzivan rad instrumente treba kalibrirati kako bi rezultati mjerenja bili visoko precizni. Stanica može svoj senzor potpuno automatski kalibrirati* nakon sesije skeniranja ili pri promjeni temperature i tako osigurati neprekidna mjerenja.
* AM-DESK Lite ne podržava potpuno automatsku kalibraciju.

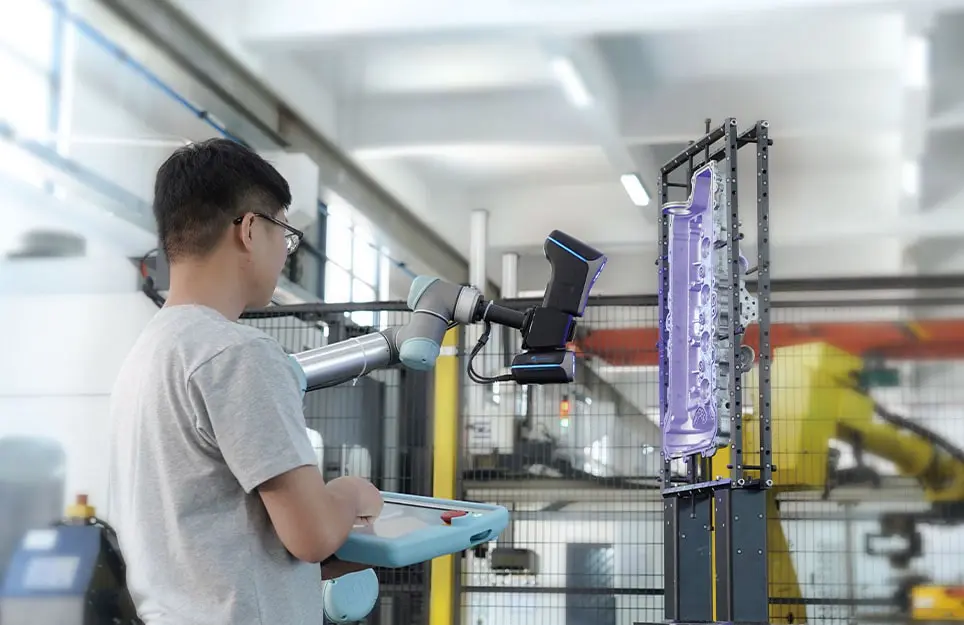

Sigurnosna zaštita
Stanica ima oznaku CE i ispunjava sigurnosne, zdravstvene i okolišne zahtjeve EU-a. Koristi vrlo sigurne metode, uključujući serijski spoj za zaustavljanje u nuždi, zujalicu koja svjetlom i zvukom upozorava na moguće opasnosti te kontroliranu udaljenost sile sa servomehanizmima za siguran rad.
U kombinaciji s kolaborativnim robotima* podržava 10-stupanjsko otkrivanje sudara i sigurnosno otkrivanje senzora koje zaustavlja robota pri nepravilnostima ili mogućim opasnostima.
*Sljedeća generacija robota – poznata kao „roboti pomoćnici na radnom mjestu”, „kolaborativni roboti” ili jednostavno „coboti” – osmišljena je za rad bez ograde uz ljude.
05 / ZAPOČNITE
Spremni za početak?
Iznova izgradite naš 3D svijet najnaprednijim dostupnim sistemom za 3D skeniranje.
06 / VIDEO
Video AM-DESK
Pogledajte video →07 / PRIMJENA
Primjena
Vazduhoplovstvo i svemirska industrija
3D skener ističe se u kontroli kvaliteta preciznim pregledom komponenti na pogreške, dimenzije i završnu obradu površine. Omogućuje i brzo snimanje složenih geometrija za brzu izradu prototipova, što znatno pridonosi učinkovitosti, kvaliteti i sigurnosti u vazduhoplovnoj proizvodnji i održavanju.
Automobilska industrija
Ovaj ručni 3D skener omogućuje precizno snimanje automobilskih komponenti za brzu izradu prototipova i podržava kontrolu kvaliteta otkrivanjem pogrešaka i osiguravanjem usklađenosti s normama. Pomaže i pri prilagodbama, održavanju i montaži te povećava produktivnost i inovativnost u automobilskoj industriji.
Energetika i teška industrija
Prijenosni 3D skener nudi napredne mogućnosti skeniranja vjetroturbina, hidroenergetskih sistema i građevinskih strojeva. Omogućuje precizno skeniranje i detaljno 3D modeliranje komponenti te podržava planiranje održavanja, otkrivanje pogrešaka i optimizaciju rada.
Željeznički promet i brodovi
Laserski 3D skener SCANOLOGY omogućuje precizno skeniranje i modeliranje tračnica, dijelova vlakova, brodskih trupova, propelera i komponenti motora. Podržava planiranje održavanja, otkrivanje pogrešaka, kontrolu kvaliteta i provjeru montaže te pridonosi produktivnosti, sigurnosti i pouzdanosti u željezničkom i pomorskom prometu.
Alatničarstvo
Ovaj 3D skener predmeta vrhunskim mogućnostima skeniranja pojednostavljuje dizajn, kontrolu i popravke alata. Omogućuje brzo bilježenje složenih detalja za poboljšanje dizajna i tačne kontrole, smanjujući dorade i otpad. Kad su potrebni održavanje ili popravci, skener pomaže prikazati pogreške i planirati precizne popravke, čime produljuje vijek trajanja alata i osigurava besprijekoran rad.
Neindustrijska područja
Ručni 3D skener služi raznim područjima kao šta su zdravstvo, kiparstvo, obrazovanje i istraživanje te zabava. Pomaže u planiranju operacija, digitalnom kiparstvu, proučavanju artefakata i izradi rekvizita i modela za filmove i igre. Svestranost, tačnost i jednostavnost upotrebe čine ga nezaobilaznim za poticanje inovacija u ovim raznolikim područjima.
08 / 3D SKENERI
Visokotehnološki 3D skeneri
Ručni 3D skeneri SCANOLOGY pokreću usluge 3D skeniranja. Ti instrumenti bilježe precizne oblake tačaka koji se mogu triangulirati u poligonsku mrežu ili STL datoteku. Zahvaljujući visokoj preciznosti, svestranosti i prenosivosti ispunjavaju razne projekte 3D skeniranja na mjeriteljskoj razini.
KSCAN-E – pametni bežični vrhunski 3D skener sve u jednom
Istražite proizvod →Automatizirani optički 3D sistem za kontrolu
Istražite proizvod →SIMSCAN-S Gen2 – 3D skener veličine dlana iznimno visoke tačnosti
Istražite proizvod →Bežični optički 3D sistem za skeniranje
Istražite proizvod →SIMSCAN – pametni ručni 3D skener
Istražite proizvod →SIMSCAN-E – pametni bežični 3D skener veličine dlana
Istražite proizvod →09 / PRIMJERI
Povezani primjeri
Mašta u mjeriteljstvu: automatizirana 3D mjerna stanica AM-DESK
Automatizirana 3D mjerna stanica AM-DESK s pametnim sistemima i softverom smanjuje opterećenje pri mjerenjima i povećava učinkovitost.
Pročitajte primjer →10 / TEHNIČKI PODACI
Podaci proizvođača.
Tablica proizvođača s očuvanim jedinicama, načinima rada i uslovima. Prijevod oznaka je u stručnom pregledu.
| Model | AM-DESK 60120 | AM-DESK Lite |
| Dimenzije | 1200 x 600 x 177 mm (47.2 × 23.6 × 7,0 in) | 1200 × 600 × 180 mm (47.2 × 23.6 × 7,1 in) |
| Masa | 75 KG (165,3 lb) | 70 KG (154,3 lb) |
| Nosivost okretnog stola | ≤125 KG (275,6 lb) | ≤75 KG (165,3 lb) |
| Najveća brzina vrtnje stola | 50°/S | 40°/S |
| Komunikacijsko sučelje | TCP/IP | TCP/IP |
| Podržani roboti | UR5AUBO i5JAKA ZU5Han’s E05-LELITE CS66/EC66/EA66EFORT ECR5FAIR FR5 | |
| Napajanje | 110 V–220 V/50–60 Hz | 220 VAC/50-60 Hz |
| Vršna snaga | 900 W | 700 W |
Izvor: službena stranica proizvoda SCANOLOGY. Tačnost, volumetrijska tačnost i rezolucija vrijede pod uslovima koje navodi proizvođač.
