Fotogrametrijski sistem MSCAN-L15
Fotogrametrijski sistem MSCAN-L15 osmišljen je za visoko precizna geometrijska mjerenja velikih obradaka. Velikim područjem snimanja i velikom dubinskom oštrinom MSCAN-L15 postiže volumetrijsku tačnost od 0,012 mm/m i idealan je za projekte veličine od 2 m do 10 m.
Kompatibilan s uređajima za 3D kontrolu, MSCAN-L15 bez napora ispunjava stroge zahtjeve mjerne tačnosti. Jedinstveni HDR način osigurava prilagodljivost različitim okruženjima. Ergonomski dizajn omogućuje izvrsnu prenosivost i dugotrajnu upotrebu bez nelagode.
Uz MSCAN-L15 iskusite precizna, učinkovita i jednostavna 3D rješenja za velike projekte u 3D kontroli, razvoju proizvoda, kontroli kvaliteta i drugdje. Otključajte potencijal fotogrametrije i tehnologije 3D skeniranja ovim najsuvremenijim sistemom.
02 / ZNAČAJKE
Iskusite performanse 3D fotogrametrije
Uronite u preciznost i detaljnost 3D fotogrametrije. Pretvorite slike u impresivne 3D modele nevjerojatne tačnosti. Od dokumentiranja artefakata do industrijske kontrole – iskusite njezinu svestranost u svim industrijama.
MSCAN-L15
Volumetrijska tačnost 0,012 mm/m
Skeniranje objekata od 2 m do 10 m
Jedinstveni HDR način
Jedinstveni HDR način
Proširite svoje mogućnosti uz podršku za HDR način, koji osigurava pouzdanu prilagodljivost različitim okruženjima. Dodatno plavo LED svjetlo dodatno povećava tačnost kontrole.

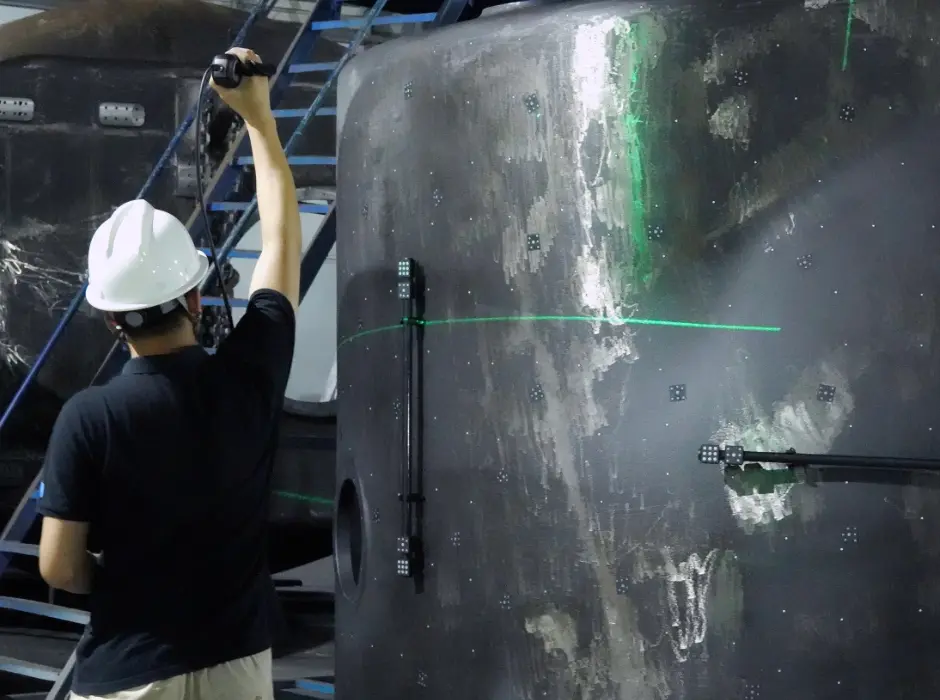

Otkrivanje deformacija
Poboljšajte otkrivanje deformacija sistemom koji omogućuje precizno bilježenje 3D podataka deformiranih obradaka. Intuitivnim vrijednostima odstupanja pouzdano procijenite i učinkovito otklonite izobličenja.
Više adaptera
Različitim adapterima korisnici mogu pregledati ključne položaje dijelova, kao šta su osna udaljenost cilindara i središte rupa.
03 / ZAPOČNITE
Spremni za početak?
Iznova izgradite naš 3D svijet najnaprednijim dostupnim sistemom za 3D skeniranje.
04 / PRIMJENA
Primjena
Vazduhoplovstvo i svemirska industrija
3D skener ističe se u kontroli kvaliteta preciznim pregledom komponenti na pogreške, dimenzije i završnu obradu površine. Omogućuje i brzo snimanje složenih geometrija za brzu izradu prototipova, što znatno pridonosi učinkovitosti, kvaliteti i sigurnosti u vazduhoplovnoj proizvodnji i održavanju.
Automobilska industrija
Ovaj ručni 3D skener omogućuje precizno snimanje automobilskih komponenti za brzu izradu prototipova i podržava kontrolu kvaliteta otkrivanjem pogrešaka i osiguravanjem usklađenosti s normama. Pomaže i pri prilagodbama, održavanju i montaži te povećava produktivnost i inovativnost u automobilskoj industriji.
Energetika i teška industrija
Prijenosni 3D skener nudi napredne mogućnosti skeniranja vjetroturbina, hidroenergetskih sistema i građevinskih strojeva. Omogućuje precizno skeniranje i detaljno 3D modeliranje komponenti te podržava planiranje održavanja, otkrivanje pogrešaka i optimizaciju rada.
Željeznički promet i brodovi
Laserski 3D skener SCANOLOGY omogućuje precizno skeniranje i modeliranje tračnica, dijelova vlakova, brodskih trupova, propelera i komponenti motora. Podržava planiranje održavanja, otkrivanje pogrešaka, kontrolu kvaliteta i provjeru montaže te pridonosi produktivnosti, sigurnosti i pouzdanosti u željezničkom i pomorskom prometu.
Alatničarstvo
Ovaj 3D skener predmeta vrhunskim mogućnostima skeniranja pojednostavljuje dizajn, kontrolu i popravke alata. Omogućuje brzo bilježenje složenih detalja za poboljšanje dizajna i tačne kontrole, smanjujući dorade i otpad. Kad su potrebni održavanje ili popravci, skener pomaže prikazati pogreške i planirati precizne popravke, čime produljuje vijek trajanja alata i osigurava besprijekoran rad.
Neindustrijska područja
Ručni 3D skener služi raznim područjima kao šta su zdravstvo, kiparstvo, obrazovanje i istraživanje te zabava. Pomaže u planiranju operacija, digitalnom kiparstvu, proučavanju artefakata i izradi rekvizita i modela za filmove i igre. Svestranost, tačnost i jednostavnost upotrebe čine ga nezaobilaznim za poticanje inovacija u ovim raznolikim područjima.
05 / 3D SKENERI
Visokotehnološki 3D skeneri
Ručni 3D skeneri SCANOLOGY pokreću usluge 3D skeniranja. Ti instrumenti bilježe precizne oblake tačaka koji se mogu triangulirati u poligonsku mrežu ili STL datoteku. Zahvaljujući visokoj preciznosti, svestranosti i prenosivosti ispunjavaju razne projekte 3D skeniranja na mjeriteljskoj razini.
KSCAN-E – pametni bežični vrhunski 3D skener sve u jednom
Istražite proizvod →Automatizirani optički 3D sistem za kontrolu
Istražite proizvod →SIMSCAN-S Gen2 – 3D skener veličine dlana iznimno visoke tačnosti
Istražite proizvod →Bežični optički 3D sistem za skeniranje
Istražite proizvod →SIMSCAN – pametni ručni 3D skener
Istražite proizvod →SIMSCAN-E – pametni bežični 3D skener veličine dlana
Istražite proizvod →06 / PRIMJERI
Povezani primjeri
Cjelovita kontrola prirubnice temelja vjetroturbine na moru
Tehničari firme za proizvodnju opreme za energiju vjetra izmjerili su i pregledali veliku prirubnicu. Prirubnica temelja vjetroelektrane na moru izmjerena je prijenosnim laserskim 3D skenerom KSCAN-Magic i fotogrametrijskim sistemom MSCAN-L15 firme SCANOLOGY.
Pročitajte primjer →Kako se 3D skeniranje koristi u održavanju aviona Airbus A350
Vazduhoplovne firme pod sve su većim pritiskom da pravodobno provedu temeljitu 3D kontrolu i spriječe nesreće. Održavanje, popravci i remont (MRO) nezaobilazan su uslov da avion ostane u propisanom plovidbenom stanju za siguran prijevoz.
Pročitajte primjer →Brza 3D kontrola velike lopatice vjetroturbine
3D rekonstrukcija lopatica ima veliku važnost u istraživanju numeričkih simulacija i analize konačnih elemenata (FEA).
Pročitajte primjer →07 / TEHNIČKI PODACI
Podaci proizvođača.
Tablica proizvođača s očuvanim jedinicama, načinima rada i uslovima. Prijevod oznaka je u stručnom pregledu.
| Model | MSCAN-L15 | |
| Volumetrijska tačnost | 0,012 mm/m(0,00014 in/ft) | |
| Volumetrijska tačnost (s 3D skenerima) | KSCAN | 0,015 mm + 0,012 mm/m(0,0006 in + 0,00014 in/ft) |
| SIMSCAN | 0,015 mm + 0,012 mm/m(0,0006 in + 0,00014 in/ft) | |
| AXE | 0,020 mm + 0,012 mm/m(0,0008 in + 0,00014 in/ft) | |
| TrackScan | 0,044 mm+0,012 mm/m(0,0017 in + 0,00014 in/ft) | |
| Vrsta uređaja | Industrijska kamera i objektiv (nije DSLR) | |
| Masa | ≤0,58 KG (≤1,28 lb) | |
| Određivanje položaja markera | Izračun i prikaz u stvarnom vremenu | |
| Sučelje | Gigabit Lan | |
| Dubinska oštrina | 6,5 m (255,9 in) | |
| Područje snimanja do | 9,4 m x 6,9 m(370,1 in × 271,7 in) | |
| Radna temperatura | -10℃-40℃ (14℉-104℉) | |
| Patenti | CN306051753S | |
Izvor: službena stranica proizvoda SCANOLOGY. Tačnost, volumetrijska tačnost i rezolucija vrijede pod uslovima koje navodi proizvođač.
